Trifazė įtampos ir fazių kontrolės relė | 3F | 200–500 V AC | U> / U< | asimetrija | 8 A | DIN | Promfactor Baltic | PF-FRV154
Kodas: PF-FRV154Kaina 27.16 € su PVM( 22.45 € be PVM )Promfactor Baltic FRV15 4 – trifazio tinklo kontrolės relė su išėjimo kontaktu, skirta varikliams, siurbliams ir automatikos skydams.
-
Trifazė įtampos ir fazių kontrolės relė | 3F | 200–500 V AC | U> / U< | asimetrija | 8 A | DIN | Promfactor Baltic | PF-FRV154

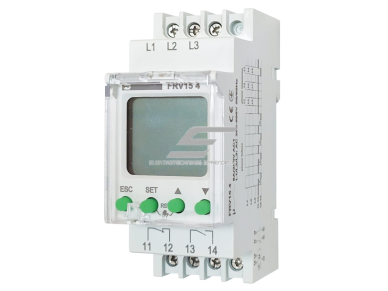

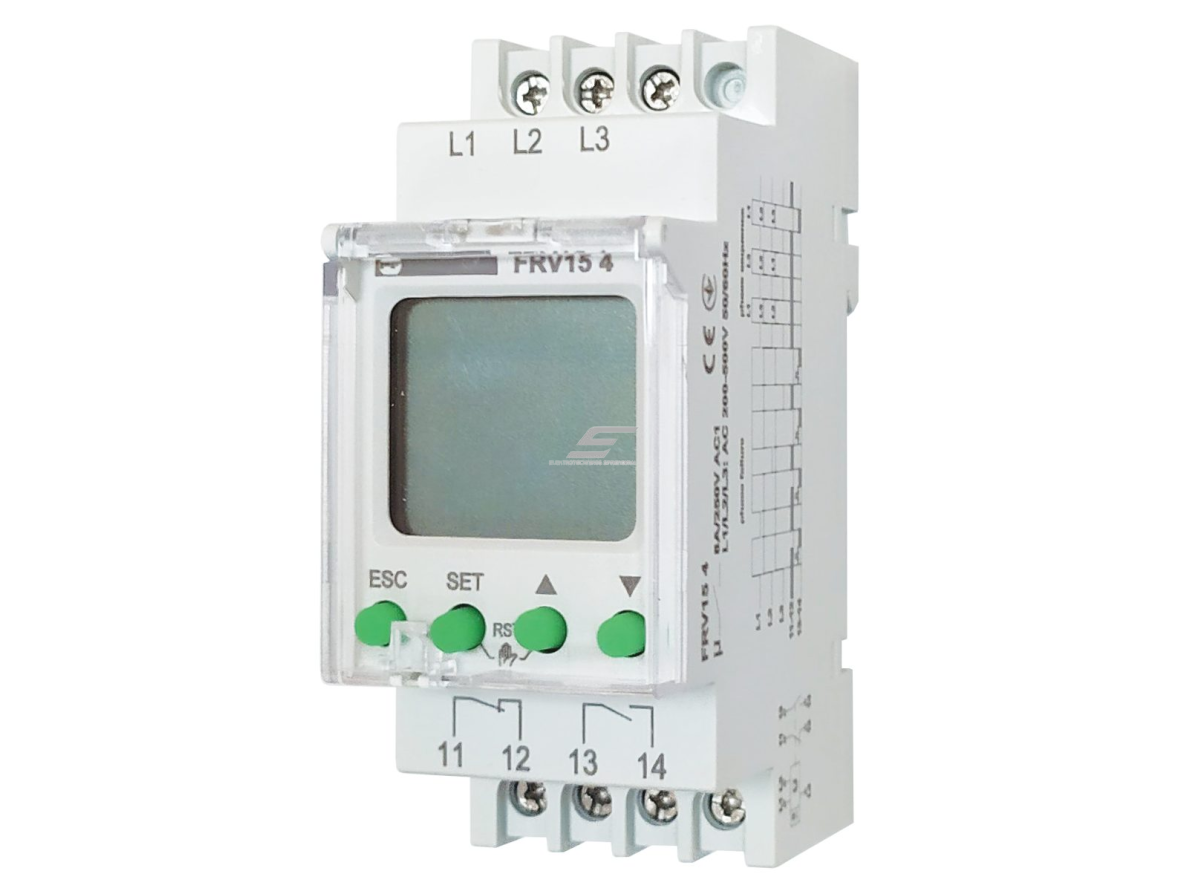

Promfactor Baltic FRV15 4 – trifazio tinklo kontrolės relė su išėjimo kontaktu, skirta varikliams, siurbliams ir automatikos skydams. Ji aptinka fazės dingimą ir kitus tinklo sutrikimus, pagal modelį – ir neteisingą fazių seką, asimetriją ar įtampos nukrypimus.
Pagrindinė mintis:
Trifaziam varikliui pavojingiausia dingusi fazė, neteisinga fazių seka ar didelė asimetrija – variklis perkaista arba sukasi atgal. Kontrolės relė per kontaktorių atjungia variklį anksčiau, nei jis sugenda.Kontaktas
8 A / 250 VĮtampos ribos
U> 381–500 V · U< 260–379 VTinklas / maitinimas
L1, L2, L3 – 200–500 V AC, 50 HzFunkcijos
asimetrijaVeikimo principas

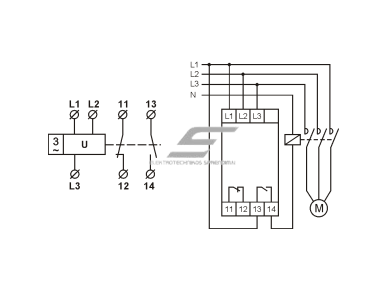

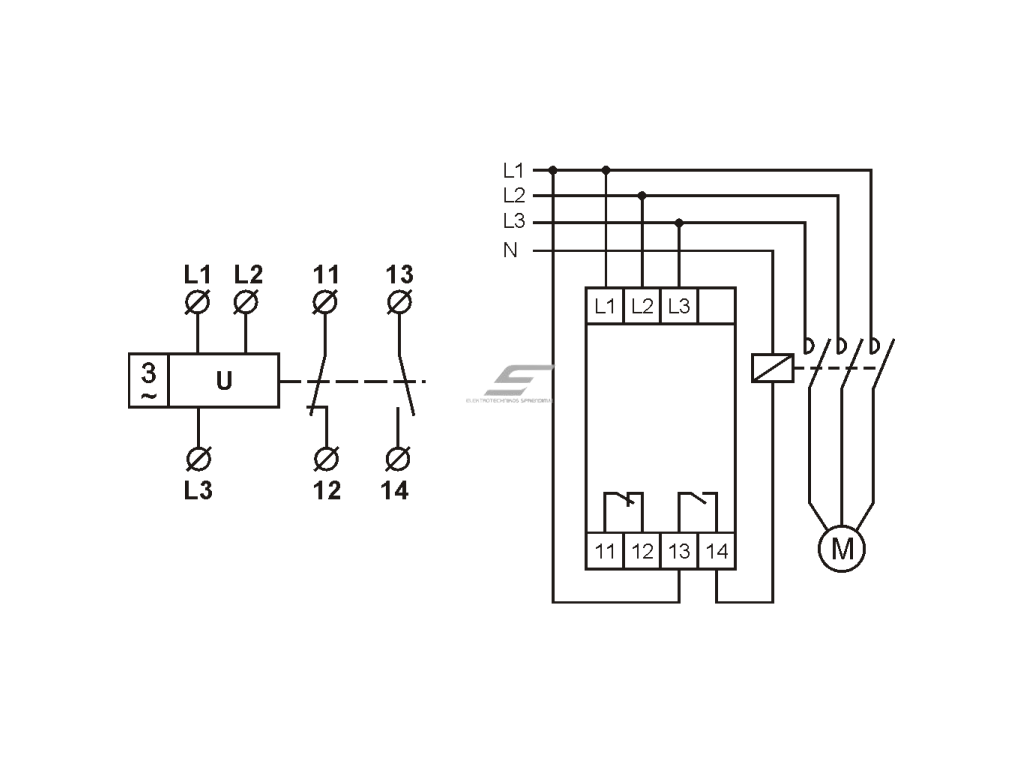

Relė jungiama prie fazių L1, L2, L3 (pagal modelį – ir N) ir pagal pasirinktą vardinę įtampą Un kontroliuoja tinklo parametrus.
Nustačius sutrikimą, išėjimo kontaktas persijungia ir per kontaktorių atjungia variklį ar kitą įrangą; trumpi svyravimai filtruojami delsa.
Parametrams grįžus į normą, kontaktas automatiškai grįžta į darbo būseną.
Kuo naudinga Promfactor Baltic FRV15 4?
Kompaktiškas būdas apsaugoti trifazį variklį ar siurblį nuo fazės dingimo ir kitų tinklo sutrikimų.Techninės specifikacijos

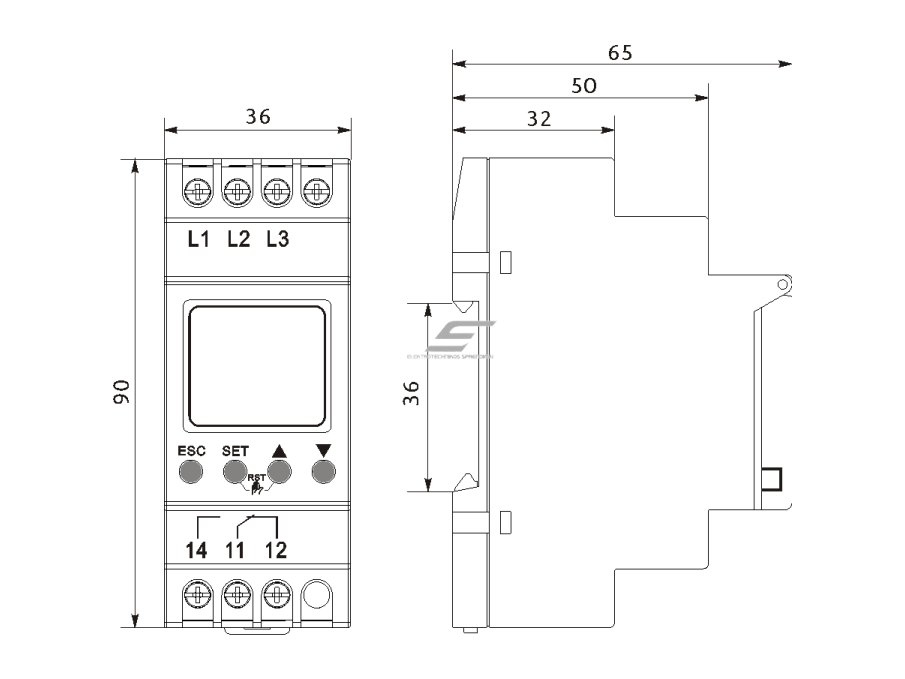

Prekės tipas Trifazė įtampos ir fazių kontrolės relė (valdymo – su kontaktu) Gamintojas / kodas Promfactor Baltic / PF-FRV154 Maitinimas L1, L2, L3 – 200–500 V AC, 50 Hz Viršįtampio riba U> (gamyklinė) 381–500 V, OFF Žemos įtampos riba U< (gamyklinė) 260–379 V, OFF Fazių asimetrijos slenkstis 5–20 %, OFF Atjungimo delsa pagal įtampą 0,1–20 s Įjungimo delsa (gamyklinė) 0,1–30 s Atkūrimo delsa (gamyklinė) 0,1–30 s Histerezė 5 V Atjungimas dingus fazei ≤ 0,2 s Išėjimo kontaktas NO + NC Kontakto srovė AC1 8 A / 250 V Izoliacijos įtampa Ui 415 V Apsaugos laipsnis IP20 Resursas elektrinis / mechaninis (ciklų) 100 000 / 1 000 000 Laidų skerspjūvis 0,5–2,5 mm² Gnybtų priveržimo momentas 0,5 Nm Darbinė temperatūra −5…+40 °C Ekranas / indikacija LCD Montavimas DIN 35 mm Pagrindinės funkcijos
- Fazės dingimo aptikimas – variklis nedirba dviem fazėmis.
- Viršįtampio kontrolė U> – reaguoja į per aukštą įtampą.
- Žemos įtampos kontrolė U< – reaguoja į per žemą įtampą.
- Asimetrijos kontrolė – reaguoja į nevienodas fazių įtampas.
- Fazės dingimo kontrolė – atjungia dingus fazei.
- Skaitmeninis ekranas ar indikacija – būsena matoma iš karto.
Kur naudojama?
- Trifaziai varikliai su kontaktoriumi
- Gręžinių ir drenažo siurbliai
- Kompresoriai, ventiliatoriai, konvejeriai
- Šaldymo įranga, šaldymo sunkvežimiai
- Žemės ūkio ir statybvietės įranga
- Automatikos skydai
Naudojimas pagal poreikį
Automatikos montuotojui.
Fazių kontrolė kontaktoriaus valdymo grandinėje.Ūkio ar dirbtuvių savininkui.
Siurblys ir kompresorius saugomi nuo dingusios fazės.Elektrikui.
Kompaktiška relė variklio skydui.Praktinis panaudojimas
Gręžinio siurblys ar kompresorius valdomas kontaktoriumi. Dingus vienai fazei ar sukeitus fazes po remonto Promfactor Baltic FRV15 4 neleidžia varikliui dirbti – kontaktorius atjungiamas.Pliusai
- Fazės dingimo ir kitų sutrikimų kontrolė
- Kompaktiška
- Tinka kontaktoriui valdyti
- DIN montavimas
Minusai / ribojimai
- Galingą apkrovą reikia jungti per kontaktorių
- Neapsaugo nuo žaibo impulsų
- Nepakeičia variklio apsauginio automato
Saugos ir montavimo pastabos
- Montuokite tik atjungę maitinimą; darbus atlieka kvalifikuotas elektrikas.
- Galingą apkrovą junkite tik per kontaktorių.
- Prieš paleidžiant patikrinkite fazių seką.
- Nustatykite vardinę įtampą Un pagal tinklą.
Greitas pasirinkimo gidas
3F200–500 V ACU> / U<asimetrija8 ATinka, kai reikia:- apsaugoti trifazį variklį ar siurblį
- kontroliuoti fazių seką ir fazės dingimą
Patikrinkite prieš naudojimą:- tinklo įtampa atitinka relės Un
- kontaktoriaus ritės srovė ≤ kontakto srovės
Svarbus priminimas: relė nepakeičia variklio apsauginio automato ir šiluminės relės.DUK
Ar galima variklį jungti tiesiogiai per relę?
Ne – per kontaktorių.Ar reikia nulio?
Priklauso nuo modelio – žr. techninę lentelę.Nuo ko saugo?
Nuo fazės dingimo ir, pagal modelį, nuo neteisingos sekos, asimetrijos ar įtampos nukrypimų.Ar apsaugo nuo žaibo?
Ne – tam reikia SPD.Ar atsistato automatiškai?
Taip, parametrams grįžus į normą.Ar pakeičia šiluminę relę?
Ne.Trifazė įtampos ir fazių kontrolės relė | 3F | 200–500 V AC | U> / U< | asimetrija | 8 A | DIN | Promfactor Baltic | PF-FRV154
Promfactor Baltic FRV15 4 – trifazių variklių ir siurblių apsauga nuo fazės dingimo ir tinklo sutrikimų.
