Modulinis multifunkcinis rezervinis automatinis galios perjungiklis su apsaugos funkcijomis | elektros energijos matavimu | generatoriams | nepertraukiamam elektros energijos tiekimui | 150A | 3x230V | iš 380V į 230V

Nors įėjimas yra 3P+N – N, L1, L2 ir L3, įrenginys skirtas vienai fazei pasirinkti iš trijų ir perduoti ją į vienfazį išėjimą L + N. Jis nemaitina trifazės apkrovos visomis trimis fazėmis vienu metu.

L1 normali → apkrova maitinama iš L1. L1 netinkama → tikrinama L2. L2 tinkama → apkrova perjungiama į L2. Jei L2 taip pat netinkama → tikrinama L3.

Įtampos apsauga reaguoja į tinklo įtampos lygį ir nepakeičia SPD, skirto žaibo arba trumpalaikiams impulsiniams viršįtampiams riboti.

Įrenginys skirtas grandinėms, kuriose reikalinga iki 150A srovės kontrolė. Faktinė leistina apkrova turi būti derinama su kabelių skerspjūviu, prijungimo būdu, apsauginiu automatiniu jungikliu ir elektros instaliacijos projektu.

Pateiktoje specifikacijoje nurodyta energijos apskaita ir programuojamos kWh reikšmės. Matavimo paklaida mažesnė nei 1%. Tai neturėtų būti automatiškai laikoma atsiskaitymams skirtu sertifikuotu elektros energijos skaitikliu.

Delsa leidžia išvengti momentinio apkrovos įjungimo iš karto po įtampos atsistatymo ir suteikia tinklui laiko stabilizuotis.

• Automatiškai pasirenka vieną iš 3 fazių vienfazei apkrovai maitinti.
• Prioritetinės fazės funkcija leidžia nustatyti pagrindinę maitinimo fazę.
• Iki 150A reguliuojama viršsrovio apsauga.
• Viršįtampio ir per žemos įtampos kontrolė kiekvienai fazei.
• Automatinis maitinimo atkūrimas atsistačius tinkamiems parametrams.
• Temperatūros apsauga 40–85°C diapazone.
• Energijos apskaita kWh su programuojamomis energijos reikšmėmis.
• ON/OFF laikmatis iki 9999.9min.

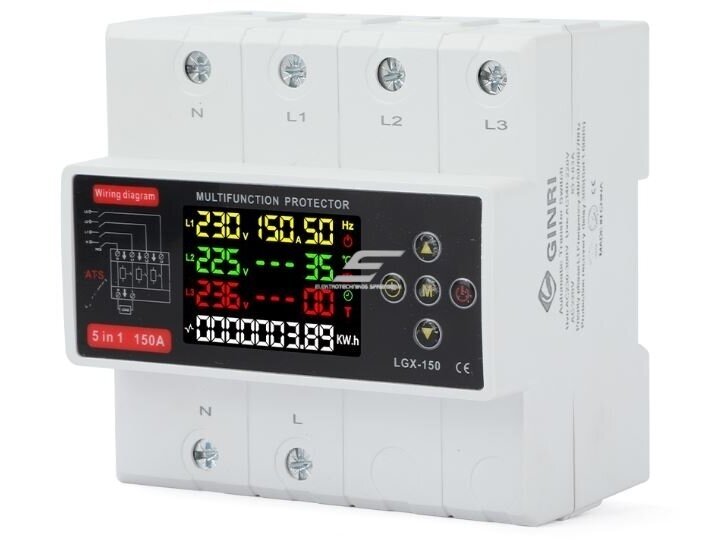

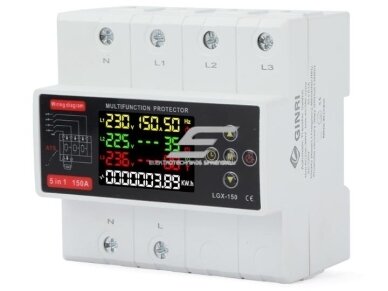

• Vienu metu rodo L1, L2 ir L3 įtampą.
• Srovės, dažnio, temperatūros ir energijos rodymas.
• Kompaktiškas 108mm / 6 modulių korpusas.
• 35mm DIN bėgelio montavimas.

• Vienfazis išėjimas: įrenginys nepakeičia 3P arba 4P ATS, skirto trifazei apkrovai.
• Iki 150A: laidų skerspjūvis, prijungimas ir pirminė apsauga turi būti parinkti pagal realią apkrovą.
• IP40 / IP20: įrenginys skirtas montuoti apsaugotame elektros skyde.
• Energijos matavimo funkcija: be papildomos metrologinės dokumentacijos neturėtų būti naudojama kaip atsiskaitymams skirtas skaitiklis.
• Tai nėra SPD: įtampos apsauga nepakeičia impulsinių viršįtampių ribotuvo.
• Tai nėra universalus trumpojo jungimo apsaugos automatas: reikalinga tinkamai parinkta pirminė apsauga.

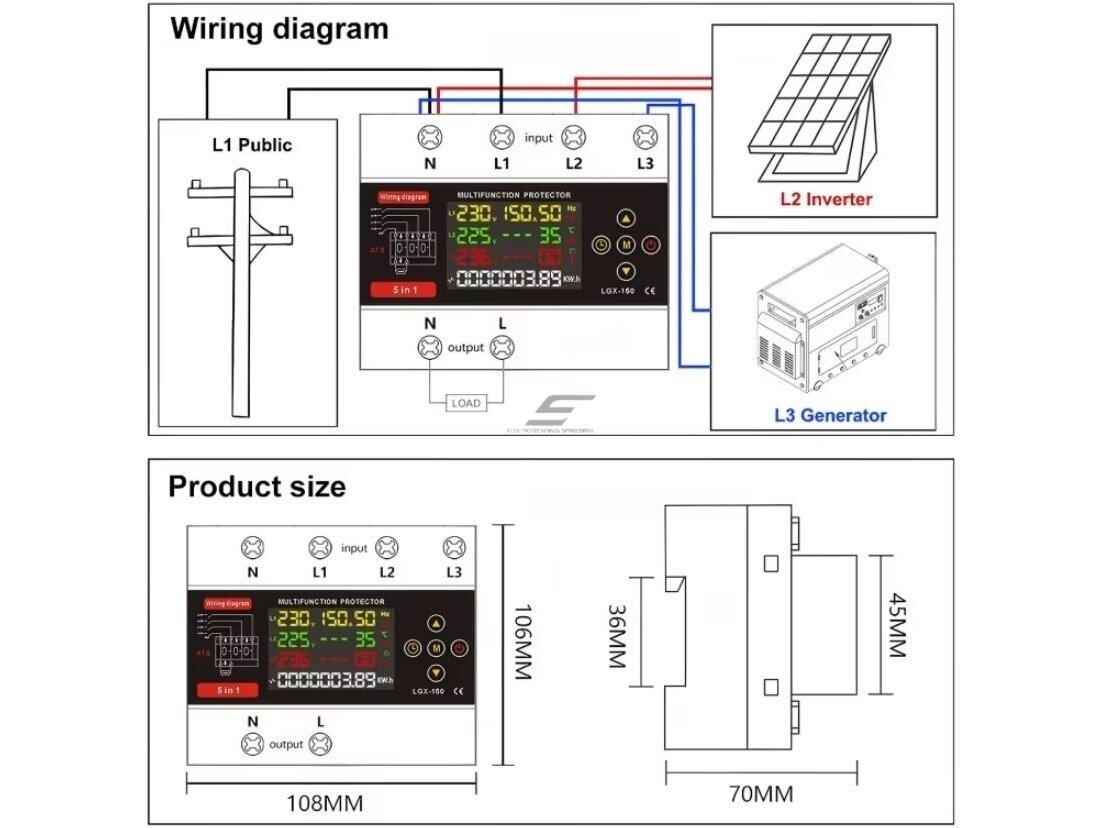

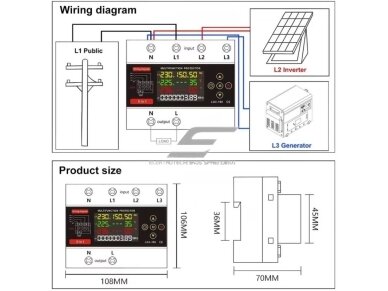

Objekte yra trifazis keturių laidininkų elektros įvadas L1, L2, L3 ir N, tačiau svarbi apkrova yra vienfazė. L1 nustatoma kaip prioritetinė fazė. Normaliai apkrova maitinama iš L1. Jei L1 įtampa nukrenta žemiau nustatytos ribos arba visiškai dingsta, įrenginys automatiškai patikrina L2 ir, jei jos parametrai tinkami, perjungia vienfazę apkrovą į L2. Jei netinkama ir L2, pasirenkama L3. Atsistačius L1 fazei, po nustatytos delsos apkrova gali būti automatiškai grąžinta į prioritetinę fazę.

Įėjimas yra trifazis 3P+N, tačiau išėjimas skirtas vienfazei apkrovai. Įrenginys pasirenka vieną iš L1, L2 arba L3 fazių.

Ne. Trifaziui varikliui vienu metu reikalingos visos trys fazės, o šis įrenginys skirtas vienos fazės parinkimui.

Viršsrovio apsaugos riba reguliuojama iki 150A.

Taip. Įrenginys palaiko prioritetinės fazės pasirinkimą.

Taip. Atsistačius tinkamiems parametrams galima naudoti automatinį atkūrimą po 1–999s delsos.

Taip. Ekrane atskirai rodoma L1, L2 ir L3 fazių įtampa.

Taip. Ekrane rodoma apkrovos srovė amperais.

Taip. Palaikomas tinklo dažnio rodymas Hz.

Taip. Integruota kWh energijos apskaitos funkcija.

Pateiktoje informacijoje toks metrologinis sertifikavimas nenurodytas, todėl energijos apskaitą reikėtų vertinti kaip integruotą kontrolės ir stebėjimo funkciją.

Taip. ON ir OFF laikmačiai reguliuojami nuo 0.1 iki 9999.9min.

Taip. Temperatūros riba reguliuojama nuo 40°C iki 85°C.

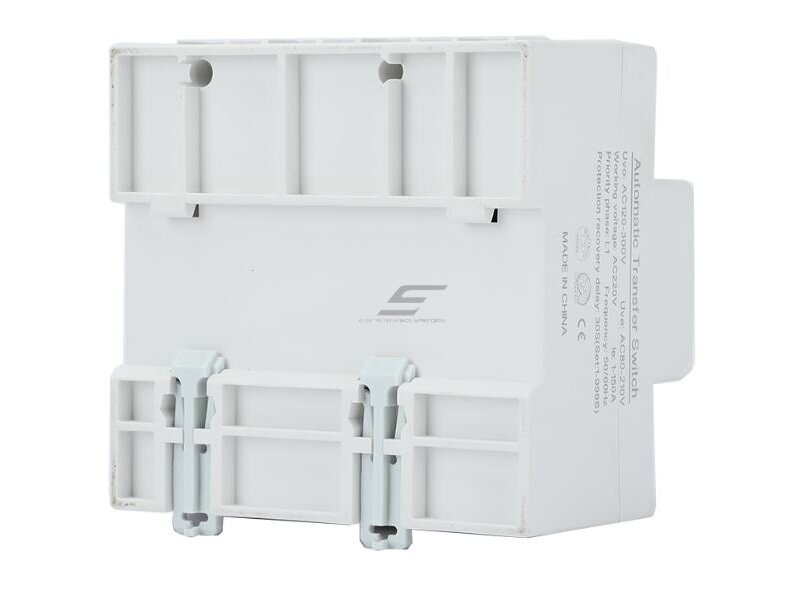

Montuojamas ant standartinio 35mm DIN bėgelio. Korpuso plotis apie 108mm arba 6 DIN moduliai.

150A įrenginys turi būti montuojamas kvalifikuoto elektros specialisto. Būtina tinkamai parinkti kabelių skerspjūvius, gnybtų prijungimą, pirminius automatinius jungiklius arba saugiklius ir patikrinti elektros tinklo N bei PE schemą. Įrenginys skirtas vienfazės apkrovos perjungimui tarp L1, L2 ir L3 fazių ir neturi būti naudojamas kaip trifazės apkrovos 3P / 4P ATS. Prieš montavimo darbus būtina visiškai atjungti maitinimą.
