  • Automatinis rezervinio maitinimo perjungiklis ATS GEYA G2R-63 | 4P | 63 A | 230 V | PC klasė | DIN

    Kodas: ES-G2R-4-63
    Kaina 83.20 € su PVM
    ( 68.76 € be PVM )
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 61.31 € už vnt. -26%

    GEYA G2R-63 4P 63 A – modulinis PC klasės automatinis perjungiklis DIN bėgeliui: perjungimas iki 50 ms, automatinis ir rankinis režimas.

  • Automatinis rezervinio maitinimo perjungiklis ATS GEYA G2R-63 | 4P | 63 A | 230 V | PC klasė | DIN

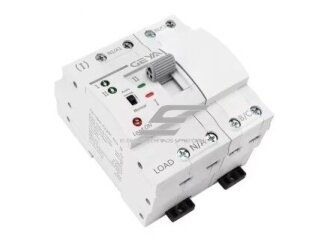

    GEYA G2R-63 – modulinis automatinis perjungiklis (ATS) DIN bėgeliui dviem šaltiniams: pagrindiniam (I) ir rezerviniam (II). Dingus pagrindiniam maitinimui, apkrova greitai perjungiama į rezervą, o jam atsistačius – grąžinama. 4P, 63 A.

    Pagrindinė mintis
    PC klasė ir perjungimas iki 50 ms (gamintojo duomenys) – apkrovos beveik nepajunta perjungimo. Su RT16-00 63 A saugikliu gamintojas nurodo 50 kA ribinę trumpojo jungimo srovę.
    Poliai / srovė
    4P / 63 A
    Klasė
    PC, AC-31B
    Perjungimas
    < 50 ms
    Valdymas
    Auto / rankinis

    Kaip veikia

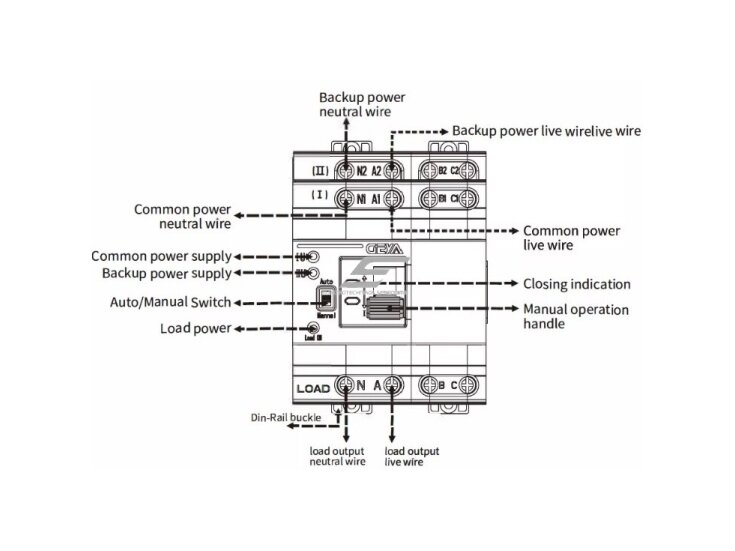

    Pagrindinis šaltinis jungiamas į I, rezervinis – į II, apkrova – į LOAD gnybtus. Dingus I įtampai, perjungiklis per mažiau nei 50 ms persijungia į II, o I atsistačius – grąžina.

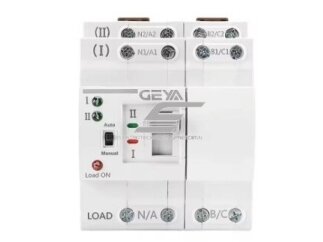

    Režimo jungiklis Auto / Manual. Rankiniu režimu padėtis keičiama rankena; indikatoriai I, II ir „Load ON“ rodo būseną.

    Valdymo įtampa – AC 220 V, 50 Hz; normali darbo sritis – 85–110 % Us (gamintojo duomenys).

    Techninės savybės

    Tipas Modulinis automatinis perjungiklis (ATS)
    Gamintojas, modelis GEYA – G2R-63
    Poliai 4P
    Vardinė srovė 63 A (eilė 6–63 A)
    Darbinė įtampa AC 220 V / 110 V
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 690 V
    Impulsinė įtampa Uimp 8 kV
    Klasė PC
    Naudojimo kategorija AC-31B
    Ribinė trumpojo jungimo srovė 50 kA (su RT16-00-63A)
    Valdymo įtampa Us AC 220 V, 50 Hz; 85–110 % Us
    Pagalbinė grandinė AC 220 V / 110 V, Ie 5 A
    Perjungimo laikas < 50 ms (perjungimas, grąžinimas)
    Mechaninis / elektrinis atsparumas ≥ 8000 / ≥ 1500 ciklų

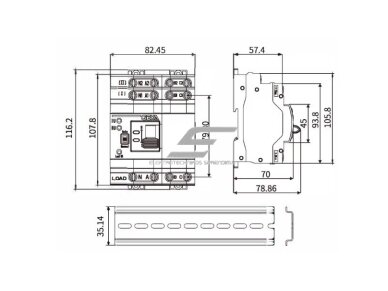

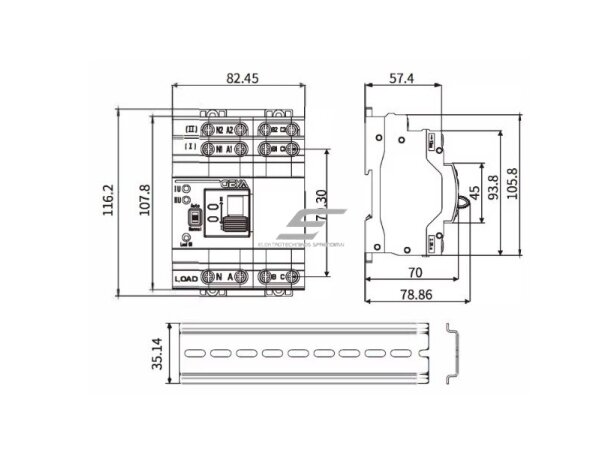

    Montavimas DIN bėgelis 35 mm
    Duomenų šaltinis GEYA techninė informacija
    ⚠ Prekės ženklas – GEYA. Gamintojas darbinę įtampą nurodo AC 220 V / 110 V; 4P varianto trifazei 400 V sistemai gamintojo duomenų nėra – tikslinkite etiketėje. Lentelėje – tik gamintojo parametrai.

    Funkcijos

    • Automatinis perjungimas I → II ir grąžinimas
    • Perjungimas iki 50 ms
    • Auto / rankinis režimas
    • Indikacija I, II, Load ON
    • DIN montavimas

    Kur naudojama

    • Namai ir butai su generatoriumi ar antru įvadu
    • Nedideli komerciniai objektai
    • Skydai su ribota vieta

    Praktinis pavyzdys

    Namas su 40 A įvadu ir generatoriumi: tinklas – I, generatorius – II, apkrovų skydas – LOAD. Prieš perjungiklį – RT16-00 63 A saugikliai arba automatiniai jungikliai.

    Privalumai

    • Greitas perjungimas iki 50 ms
    • PC klasė, Ui 690 V, Uimp 8 kV
    • 50 kA su RT16-00 saugikliu
    • Kompaktiškas, DIN

    Į ką atkreipti dėmesį

    • Iki 63 A
    • Darbinė įtampa pagal gamintoją – AC 220 V / 110 V
    • Generatoriaus paleidimo valdymo gamintojas nenurodo
    • Trumpojo jungimo neišjungia – reikalinga apsauga

    ⚡ Saugus montavimas

    • Montuoti turi kvalifikuotas elektrikas, atjungus abu šaltinius.
    • Prieš perjungiklį abiejuose įvaduose įrenkite trumpojo jungimo ir perkrovos apsaugą.
    • Generatorių prie namų tinklo junkite tik per perjungiklį – niekada per kištukinį lizdą.
    • Prieš perjungiklį – RT16-00 63 A saugikliai (gamintojo nurodyta 50 kA sąlyga) arba atitinkami automatiniai jungikliai.
    ☝ Elsprendimai.eu rekomenduoja: ATS parinkimo gidas · Schemos: 3P ar 4P · Konsultacija

    Kaip parinkti

    Tinka iki 63 A. Prieš perjungiklį – trumpojo jungimo apsauga. Trifazei 400 V sistemai tikslinkite įtampą etiketėje.

    Tinka, jei:
    • reikia greito perjungimo
    • srovė iki 63 A
    • skyde ribota vieta
    Patikrinkite:
    • darbinę įtampą etiketėje
    • saugiklius RT16-00 63 A
    • polių skaičių
    Svarbu: Tikslius parametrus visada tikrinkite ant gaminio etiketės ir gamintojo instrukcijoje. Abejodami kreipkitės į kvalifikuotą elektriką.

    Dažniausiai užduodami klausimai

    Koks perjungimo laikas?
    Mažiau nei 50 ms (gamintojo duomenys).
    Ar reikia saugiklių?
    Taip, gamintojas 50 kA ribinę srovę nurodo su RT16-00 63 A saugikliu.
    Ar užveda generatorių?
    Gamintojas tokios funkcijos nenurodo.
    Ar galite padėti parinkti?
    Taip. Parašykite tinklo tipą, įvado apsaugą ir generatoriaus galią – padėsime parinkti tinkamą sprendimą.

    Automatinis rezervinio maitinimo perjungiklis ATS GEYA G2R-63 | 4P | 63 A | 230 V | PC klasė | DIN

    GEYA G2R-63 – greitas PC klasės modulinis ATS iki 63 A su perjungimu iki 50 ms.
