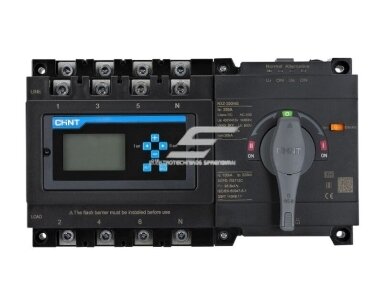

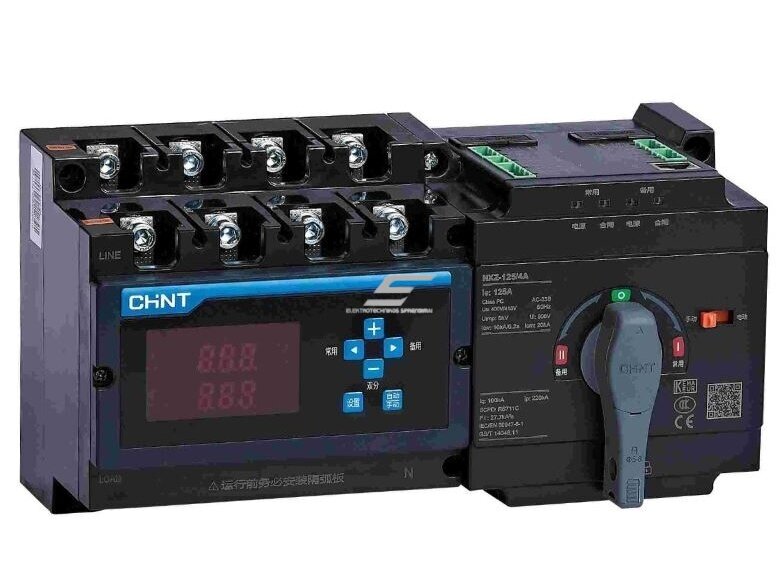

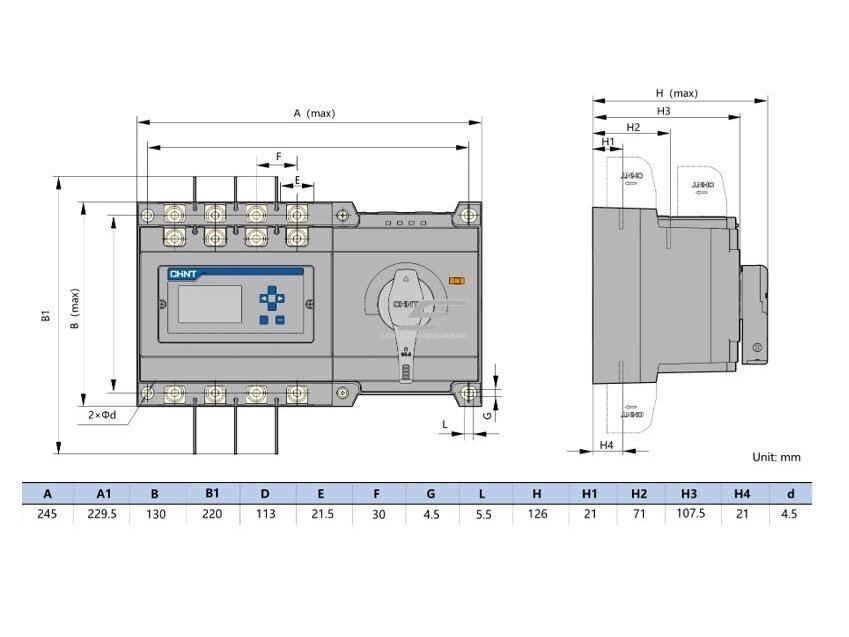

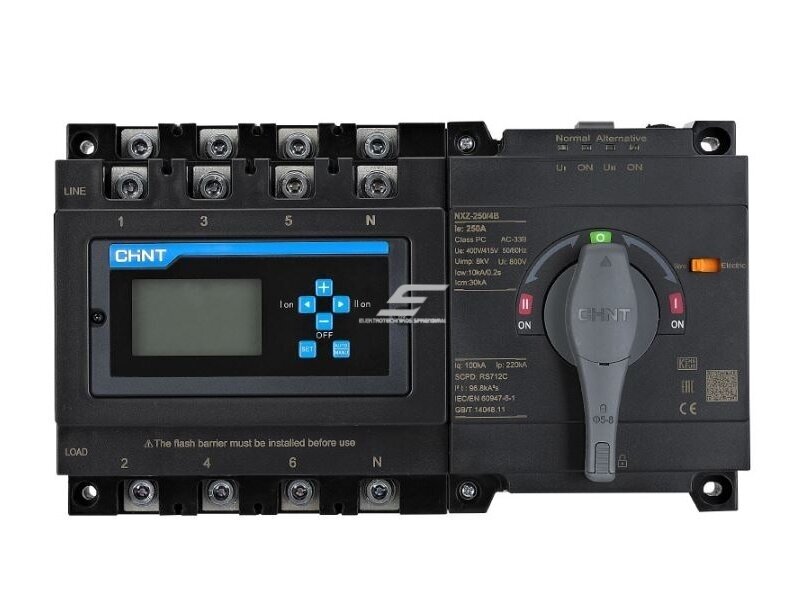

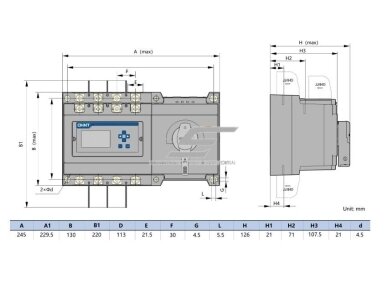

Panelinis | skaitmeninis rezervinis automatinis galios perjungiklis generatoriams | nepertraukiamam elektros energijos tiekimui | 4P | 125A | 400/415V

Valdiklis stebi pagrindinio ir rezervinio šaltinio įtampą. Aptikus fazės dingimą, įtampos praradimą, per žemą arba per aukštą įtampą, ATS gali po nustatytos delsos perjungti apkrovą į kitą tinkamą šaltinį. Atsistačius pagrindiniam maitinimui galima nustatyti automatinį grįžimą arba veikimą be automatinio grįžimo.

4P perjungimas apima tris fazinius ir neutralų laidininką. Apsauginis PE laidininkas nėra ATS perjungimo grandinės dalis ir turi būti prijungtas pagal konkrečios elektros sistemos projektą.

Pagrindinis tinklas dingsta → ATS aptinka gedimą → perduodamas generatoriaus paleidimo signalas → po nustatytos delsos tikrinama generatoriaus įtampa → apkrova perjungiama į rezervinį generatorių.

Nors pagrindinė ATS sistema yra 400/415V trifazė, valdiklio instrukcijoje per žemos ir per aukštos įtampos ribos pateikiamos 160–290V diapazone. Tai atitinka atskirų 230V fazių įtampos kontrolę fazės ir neutralaus laidininko atžvilgiu.

Nurodytos Iq, Icm ir Icw charakteristikos apibūdina perjungimo įrenginio gebėjimą veikti trumpojo jungimo sąlygomis pagal konkrečią apsaugos koordinaciją. ATS turi būti naudojamas kartu su tinkamai parinktais automatiniais jungikliais arba saugikliais.

• 125A vardinė srovė trifazėms rezervinio maitinimo sistemoms.
• 4P konstrukcija perjungia tris fazes ir neutralą.
• 400/415V AC trifazėms keturių laidininkų sistemoms.
• AC-33B naudojimo kategorija skirta perjungimo įrangai, galinčiai valdyti mišrias ir variklių apkrovas pagal atitinkamas naudojimo sąlygas.
• Tinklas–tinklas ir tinklas–generatorius darbo režimai.
• Automatinis ir rankinis perjungimas.
• Reguliuojamos per žemos ir per aukštos įtampos ribos.
• Reguliuojama 0–300s perjungimo ir grįžimo delsa.
• Generatoriaus paleidimo ir sustabdymo valdymas.
• OFF padėtis leidžia atjungti apkrovą nuo abiejų šaltinių.
• Fazės dingimo kontrolė.
• Priešgaisrinės sistemos valdymo sąsaja.
• LED ekranas pagrindinio ir rezervinio šaltinio būsenai stebėti.
• Didelės trumpojo jungimo charakteristikos: Iq 100kA, Icm 20kA, Icw 10kA / 0.2s.

• Neskirtas šaltinių lygiagrečiam darbui: vienu metu apkrovą maitina vienas šaltinis.
• Nėra šaltinių sinchronizavimo įrenginys.
• ATS nepakeičia trumpojo jungimo apsaugos: reikalinga tinkama apsauginių automatų arba saugiklių koordinacija.
• Neutralo ir PE schema turi būti projektuojama pagal konkrečią elektros sistemą ir generatoriaus įžeminimo principą.

Komerciniame arba pramoniniame objekte pagrindinis 400/415V trifazis tinklas naudojamas kaip įprastas maitinimo šaltinis, o trifazis generatorius – kaip rezervinis. ATS nuolat stebi pagrindinio tinklo fazes ir įtampą. Dingus fazei arba įtampai nukritus žemiau nustatytos ribos, po nustatytos delsos perduodamas generatoriaus paleidimo signalas. Generatoriaus įtampai stabilizavusis, ATS perjungia L1, L2, L3 ir N į rezervinį šaltinį. Atsistačius pagrindiniam tinklui, po nustatytos grįžimo delsos apkrova gali būti automatiškai sugrąžinta į pagrindinį šaltinį.

125A.

400/415V AC, 50Hz trifazei keturių laidininkų sistemai.

Perjungiami keturi laidininkai – L1, L2, L3 ir N.

Taip. Valdiklis palaiko tinklas–generatorius režimą ir turi generatoriaus paleidimo valdymo funkciją.

Taip. Palaikomas tinklas–tinklas darbo režimas.

Gali. Palaikomas automatinis perjungimas su automatiniu grįžimu arba automatinis perjungimas be automatinio grįžimo.

Taip. Perjungimo ir grįžimo delsos reguliuojamos nuo 0 iki 300s.

Taip. Pagrindiniam ir rezerviniam šaltiniui numatyta fazės dingimo / įtampos praradimo kontrolė.

Taip. Per žemos įtampos riba reguliuojama 160–200V, o viršįtampio – 240–290V diapazone pagal valdiklio instrukciją.

Taip. Yra automatinis ir rankinis valdymo režimai.

Taip. Rankiniu režimu galima pasirinkti atjungtą OFF padėtį.

Vardinė izoliacijos įtampa Ui yra 800V AC.

Uimp – 8kV.

AC-33B.

125A 4P ATS turi būti parinktas ir prijungtas pagal konkrečios elektros instaliacijos projektą. Būtina įvertinti kabelių skerspjūvius, numatomą trumpojo jungimo srovę, apsauginių automatų arba saugiklių koordinaciją, neutralo ir PE schemą, generatoriaus įžeminimą bei valdymo logiką. ATS nėra skirtas dviem AC maitinimo šaltiniams jungti lygiagrečiai ir nepakeičia trumpojo jungimo apsaugos aparatų.
