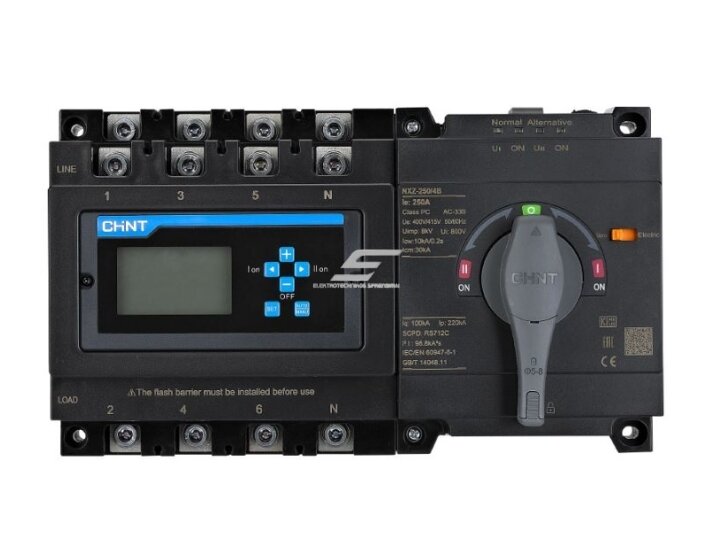

    Automatinis rezervinio maitinimo perjungiklis ATS CHINT NXZ-630/4 | 4P | 630 A | 400/415 V | PC klasė
    Nauja prekė   10 už
    12124.20 €

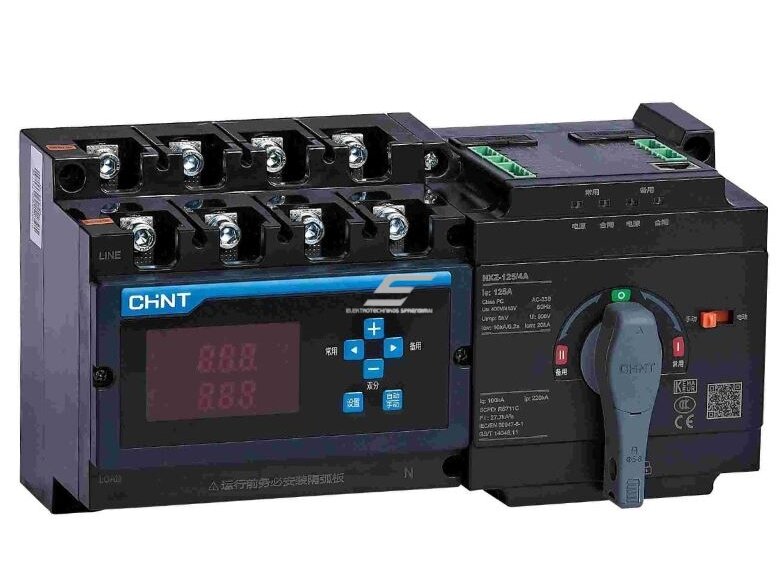

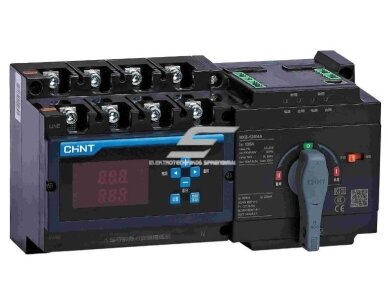

    Automatinis rezervinio maitinimo perjungiklis ATS CHINT NXZ-630/4 | 4P | 630 A | 400/415 V | PC klasė 1
    Nauja prekė   10 už
    12124.20 €
    Automatinis rezervinio maitinimo perjungiklis ATS CHINT NXZ-630/4 | 4P | 630 A | 400/415 V | PC klasė 2

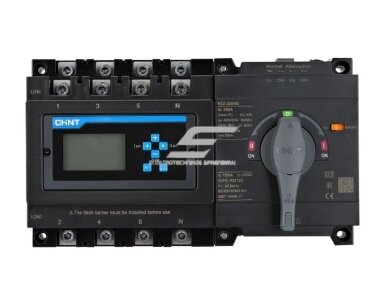

    Automatinis rezervinio maitinimo perjungiklis ATS CHINT NXZ-630/4 | 4P | 630 A | 400/415 V | PC klasė

    Kodas: ES-NXZ-630/4P
    Pasiteirauti apie prekę
    Kaina 1250.60 € su PVM
    ( 1033.55 € be PVM )
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 1212.42 € už vnt. -3%

    CHINT NXZ-630/4 – 4P automatinis perjungiklis 630 A trifazei 400/415 V sistemai su dviem maitinimo šaltiniais. PC klasė: atlaiko trumpojo jungimo srovę (Iq 100 kA), apsauga montuojama prieš jį.

  • Prekės aprašymas

    Automatinis rezervinio maitinimo perjungiklis ATS CHINT NXZ-630/4 | 4P | 630 A | 400/415 V | PC klasė

    CHINT NXZ-630/4 – automatinė perjungimo įranga (ATS), kuri dingus ar sutrikus pagrindiniam maitinimui perjungia apkrovą į rezervinį šaltinį: antrą tinklo įvadą arba generatorių. 4P, vardinė srovė 630 A, darbinė įtampa 400/415 V, 50 Hz.

    Pagrindinė mintis:
    PC klasės ATS perjungia šaltinius ir atlaiko trumpojo jungimo srovę (sąlyginė Iq 100 kA, Icw 25 kA / 0,2 s), bet jos neatjungia. Apsaugą nuo perkrovos ir trumpojo jungimo užtikrina prieš jį sumontuoti automatiniai jungikliai ar saugikliai.
    Poliai / srovė
    4P / 630 A
    Klasė (IEC 60947-6-1)
    PC
    Perjungimo laikas
    3,3 s ±10 %
    Naudojimo kategorija
    AC-33B

    Veikimo principas

    Valdiklis nuolat matuoja abiejų šaltinių įtampą. Dingus fazei arba įtampai išėjus už nustatytų ribų (per žema – gamyklinė 187 V, reguliuojama 160–200 V; viršįtampis – 263 V, reguliuojama 240–290 V), po nustatytos delsos ATS atjungia pagrindinį šaltinį ir prijungia rezervinį.

    Valdiklis turi tris režimus: tinklas–tinklas su automatiniu grąžinimu, tinklas–tinklas be automatinio grąžinimo ir tinklas–generatorius. Perjungimo, grąžinimo, generatoriaus paleidimo ir stabdymo delsos reguliuojamos 0–300 s (gamyklinė 5 s).

    Tinklas–generatorius režimu, dingus pagrindiniam šaltiniui, sujungiamas generatoriaus paleidimo kontaktas (502–503). B tipo valdiklis papildomai turi RS485 (Modbus) ryšį. Šaltiniai jungiami iš viršaus, apkrova – apačioje.

    Kuo naudingas CHINT NXZ-630/4?
    Perjungiklis su integruotu valdikliu: perjungia šaltinius pagal įtampą, neleidžia jiems susijungti ir gali paleisti generatorių.

    Techninės specifikacijos

    Prekės tipas Automatinė perjungimo įranga (ATS), PC klasė
    Gamintojas / modelis CHINT, NXZ-630/4 630 A
    Poliai 4P
    Vardinė srovė In 630 A (rėmas 630 A)
    Darbinė įtampa Ue 400/415 V, 50 Hz
    Izoliacijos įtampa Ui AC 800 V
    Impulsinė įtampa Uimp 8 kV
    Naudojimo kategorija AC-33B
    Sąlyginė trumpojo jungimo srovė Iq 100 kA
    Trumpojo jungimo įjungimo geba Icm 50 kA
    Trumpalaikė atlaikoma srovė Icw (0,2 s) 25 kA
    Perjungimo laikas kontaktų 1,5 ±10 % s; veikimo 3,3 s ±10 %
    Ilgaamžiškumas mechaninis 3 000, elektrinis 1 000 ciklų
    Valdiklio maitinimas Us 230/240 V, 50/60 Hz; 85–110 %
    Valdiklis A (standartinis) arba B (intelektualus); integruotas arba atskiras montavimas
    Įtampos ribos per žema 160–200 V (187 V), viršįtampis 240–290 V (263 V)
    Delsos 0–300 s (gamyklinė 5 s)
    Ryšys RS485, Modbus (B tipo valdiklis)

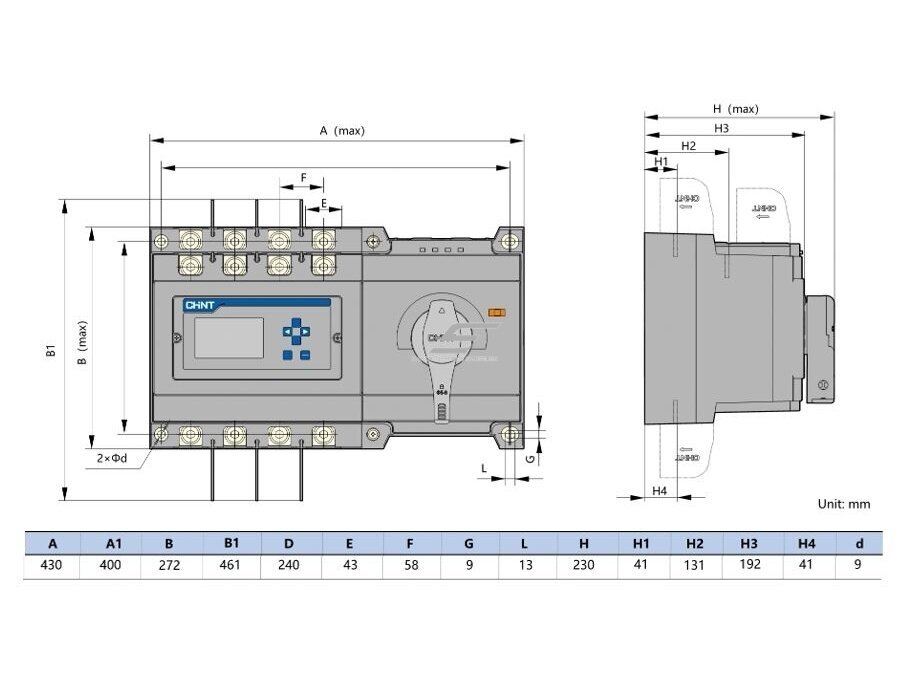

    Matmenys (P × A × G) 430 × 272 × 230 mm
    Darbo sąlygos −5…+40 °C, iki 2000 m, taršos laipsnis 3
    Standartai IEC 60947-1, IEC 60947-6-1
    Duomenys – pagal CHINT NXZ katalogą. Valdiklio tipas (A ar B) nurodomas ant gaminio lipduko – prieš užsakydami pasitikslinkite.

    Pagrindinės funkcijos

    • Automatinis perjungimas – dingus fazei, esant per žemai ar per aukštai įtampai.
    • Trys režimai – tinklas–tinklas su grąžinimu ar be jo, tinklas–generatorius.
    • Generatoriaus paleidimo kontaktas – 502–503, delsos 0–300 s.
    • Rankinis valdymas, padėtis 0, užrakinimas – spynai Φ5–8 mm.
    • Priešgaisrinis įėjimas ir RS485 – RS485 tik B tipo valdiklyje.

    Kuo skiriasi nuo panašių perjungiklių?

    • CHINT NXZ-250/4 250 A – mažesnė vardinė srovė – 250 A.
    • CHINT NXZM (CB klasė) – su integruotais automatiniais jungikliais, apsauga nuo trumpojo jungimo viduje.
    • Moduliniai DIN ATS iki 125 A – namams ir nedideliems objektams; CHINT NXZ – skydams ir didesnėms srovėms.

    Kur naudojamas?

    • Pramonės ir komercinių pastatų įvadiniai skydai – dviejų įvadų rezervas.
    • Objektai su rezerviniu generatoriumi – gamyklos, sandėliai, ūkiai.
    • Ligoninės, serverinės, ryšių mazgai – kur maitinimo pertrauka brangi.
    • Daugiaaukščiai pastatai – priešgaisrinių sistemų maitinimas, priešgaisrinis įėjimas.
    • Gyvenamieji namai – trifazis įvadas su generatoriumi.

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Gamyklinis ATS su valdikliu – mažiau montavimo ir derinimo.
    Energetikui.
    Dviejų įvadų ar tinklas–generatorius rezervas su reguliuojamomis ribomis ir delsomis.
    Objekto savininkui.
    Maitinimas atkuriamas automatiškai – be žmogaus įsikišimo.

    Praktinis panaudojimas

    Pvz. objekto įvadas iki 630 A ir rezervinis generatorius: ATS montuojamas skyde tarp įvadų ir apkrovos šynų, prieš jį – gamintojo nurodytos apsaugos, valdiklis nustatomas tinklas–generatorius režimu, o generatoriaus nuotolinio paleidimo įėjimas jungiamas prie kontakto 502–503. Dingus tinklui generatorius paleidžiamas, o apkrova perjungiama tik jo įtampai pasiekus nustatytas ribas.

    Pliusai

    • Didelė sąlyginė trumpojo jungimo srovė – Iq 100 kA.
    • Perjungimas – 3,3 s ±10 %.
    • Generatoriaus paleidimo kontaktas.
    • Kompaktiškas – 430 × 272 × 230 mm.
    • Mechaninis ilgaamžiškumas – 3 000 ciklų.

    Minusai / ribojimai

    • Nėra apsaugos nuo trumpojo jungimo – prieš ATS reikia apsaugų.
    • Perjungimo metu būna trumpa pertrauka – tai ne UPS.
    • Katalogo versijos – 4P.
    • Valdikliui reikia teisingai prijungto N – klaida gali jį sugadinti.

    Saugos ir montavimo pastabos

    • Prieš darbus atjunkite abu šaltinius ir perjunkite valdiklį į rankinį režimą – ATS gali persijungti automatiškai.
    • Prieš ATS sumontuokite gamintojo nurodytas apsaugas nuo trumpojo jungimo.
    • Fazių seka ir N – gamintojas įspėja: klaidingai prijungtas N gali sudeginti valdiklį.
    • Šaltiniai jungiami iš viršaus, apkrova – apačioje; montavimas vertikalus arba horizontalus.
    • Laidus ir šynas parinkite 630 A srovei ir gamintojo gnybtų matmenims.
    • Montuoja kvalifikuotas elektrikas; generatoriaus N–PE sujungimas – pagal objekto įžeminimo sistemą.
    ☝ Elsprendimai.eu rekomenduoja: ATS parinkimo gidas · Schemos: 3P ar 4P · Paklauskite parinkimo

    Greitas pasirinkimo gidas

    Rinkitės CHINT NXZ-630/4, jei įvadas iki 630 A, sistema 400/415 V, o apsauga nuo trumpojo jungimo jau numatyta prieš perjungiklį.

    4P · 630 A
    400/415 V
    PC · IEC 60947-6-1
    AC-33B
    Tinka, kai reikia:
    • dviejų įvadų ar tinklas–generatorius rezervo iki 630 A;
    • trifazės 400/415 V sistemos su N perjungimu (4P);
    • generatoriaus paleidimo kontakto.
    Patikrinkite prieš naudojimą:
    • prieš ATS sumontuotas apsaugas;
    • valdiklio tipą – RS485 tik B;
    • vietą skyde ir kabelių skerspjūvį 630 A srovei.
    Svarbus priminimas: ATS nepakeičia projekto – polių skaičių, apsaugas ir generatoriaus prijungimą tvirtina projektuotojas.

    DUK

    Ar CHINT NXZ-630/4 gali paleisti generatorių?
    Taip – tinklas–generatorius režimu, dingus pagrindiniam šaltiniui, sujungiamas kontaktas 502–503, kuris jungiamas prie generatoriaus nuotolinio paleidimo įėjimo.
    Kiek laiko trunka perjungimas?
    Kontaktų perjungimo laikas – 1,5 ±10 % s, mechanizmo veikimo – 3,3 s ±10 %; prie jo pridedama nustatyta delsa (0–300 s).
    Ar reikia apsaugos prieš ATS?
    Taip. PC klasės ATS atlaiko trumpojo jungimo srovę (Iq 100 kA), bet jos neatjungia – prieš jį montuojami gamintojo nurodyti automatiniai jungikliai ar saugikliai.
    Kokios įtampos ribos nustatomos?
    Per žema įtampa – 160–200 V (gamyklinė 187 V), viršįtampis – 240–290 V (gamyklinė 263 V).
    Kodėl 4P?
    4P perjungia ir neutralę – tinklo ir generatoriaus N nesujungiami, o RCD veikia teisingai.
    Ar galima valdyti nuotoliniu būdu?
    B tipo valdiklis turi RS485 (Modbus) sąsają – būseną ir parametrus galima perduoti į pastato valdymo sistemą.

    Automatinis rezervinio maitinimo perjungiklis ATS CHINT NXZ-630/4 | 4P | 630 A | 400/415 V | PC klasė

    CHINT NXZ-630/4 – PC klasės 4P automatinis perjungiklis 630 A 400/415 V sistemoms su dviem šaltiniais: reguliuojamos įtampos ribos, delsos, generatoriaus paleidimo kontaktas ir trys darbo režimai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
