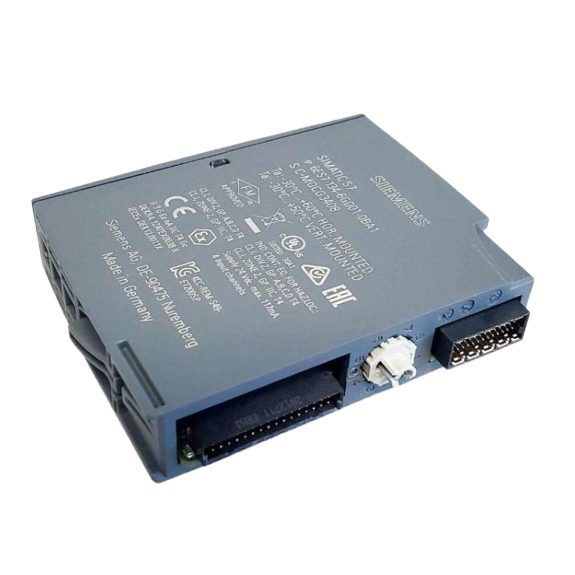

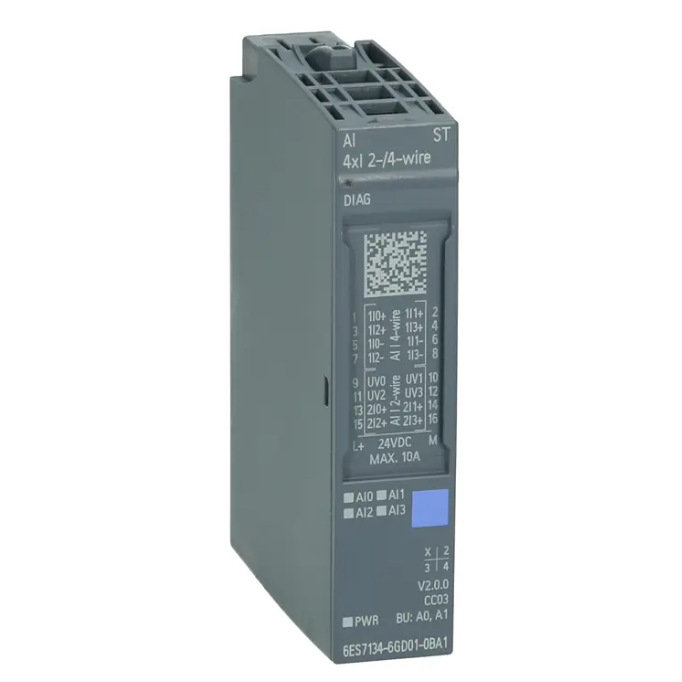

Analogowy moduł wejściowy | 4 wejścia | 24VDC | 6ES7134-6GD01-0BA1 Siemens

Specyfikacja techniczna
Model: AI 4xI 2-/4-wire Standard
Kod: 6ES7134-6GD01-0BA1
Liczba wejść: 4 wejścia analogowe różnicowe
Zasada pomiaru: integracyjna Sigma-Delta
Zakresy pomiarowe:
• 0…20 mA (16 bitów)
• -20…+20 mA (16 bitów)
• 4…20 mA (15 bitów)
Dokładność: ±0,3 % przy 25 °C
Rozdzielczość: 16 bitów
Czas reakcji: 50–180 ms (w zależności od parametrów)
Zasilanie czujników: 24 V, maks. 20 mA (do 50 mA <10 s)
Diagnostyka:
• Monitorowanie zasilania
• Wykrywanie przerwy przewodu (4–20 mA)
• Wykrywanie zwarcia
• Przeciążenie i przekroczenie napięcia
Izolacja: między grupami kanałów i od magistrali
Napięcie: 24 V DC (19,2–28,8 V)
Interfejsy: PROFIBUS (GSD v3/5), PROFINET (GSDML v2.3)
Kompatybilność: STEP 7 TIA Portal V14+, STEP 7 V5.6+, PCS 7 V8.1 SP1+
Temperatura pracy: -30…+60 °C
Wymiary: 15 × 73 × 58 mm
Waga: ok. 31 g

Funkcje

4 niezależne wejścia analogowe dla sygnałów prądowych (czujniki 2-/4-przewodowe).

Bardzo precyzyjny system pomiarowy (Sigma-Delta) z tłumieniem szumów.

Elastyczne zastosowanie – kompatybilny z modułami bazowymi BU A0 i A1.

Automatyczne rozpoznawanie modułów (kodowanie mechaniczne).

Zmiana parametrów w trybie „RUN” bez zatrzymywania systemu.

Niezawodna diagnostyka poprzez diody LED i TIA Portal.

Zastosowanie

Dla inżynierów: idealny do automatyzacji procesów przemysłowych, monitorowania linii produkcyjnych, systemów energetycznych oraz dokładnych pomiarów z integracją PLC Siemens.

Dla elektryków: prosta instalacja w modułach bazowych ET 200SP, kodowanie mechaniczne zapobiega błędom, kompaktowy rozmiar oszczędza miejsce w szafie.

Dla firm: stosowany w branży spożywczej, farmaceutycznej, energetycznej i motoryzacyjnej, gdzie wymagane jest ciągłe monitorowanie i sterowanie precyzyjnymi sygnałami prądowymi.

Zalety

Wysoka dokładność (±0,3 %) i stabilność przy wahaniach temperatury.

Kompaktowy rozmiar – tylko 15 mm szerokości.

Pełna diagnostyka: zwarcie, przerwa przewodu, przeciążenie.

Łatwa integracja z Siemens TIA Portal, STEP 7 i PCS 7.

Możliwość zmiany parametrów w trybie „RUN”.

Długi dystans podłączenia kabli (do 1000 m z przewodami ekranowanymi).

Wady

Przeznaczony tylko dla systemów Siemens SIMATIC ET 200SP (ograniczona kompatybilność).

Brak funkcji pomiaru napięcia – tylko sygnały prądowe.

Wymaga wiedzy inżynierskiej do konfiguracji (TIA Portal/STEP 7).
