Poradnik doboru: wyłączniki nadprądowe DC do elektrowni słonecznej
Znajdziesz tu szybki dobór według sytuacji, poziomy rozwiązań od najprostszego do przemysłowego, obliczenie napięcia i prądu z przykładem, listę wszystkich wyłączników z grupy, zasady montażu oraz najczęstsze błędy. Dokładne parametry podano w opisie każdego produktu.
Znaczenie kolorów: ■ informacja · ■ korzyść, rozwiązanie · ■ ⚠ sprawdź · ■ ⚡ bezpieczeństwo, błędy
1. Czego potrzebujesz? Dobór w 30 s
|
Sytuacja |
Co wybrać |
|
Domowa instalacja PV, 1–2 łańcuchy do falownika |
Zabezpieczenie łańcucha zwykle nie jest potrzebne, ale odłączenie jest obowiązkowe: rozłącznik DC. Jeśli chcesz automatycznego wyłączania i ręcznego łącznika w jednym, wybierz modułowy wyłącznik 2P 1000 V DC. |
|
3 i więcej równoległych łańcuchów, skrzynka przyłączeniowa (combiner) |
Dla każdego łańcucha – wyłącznik 2P 1000 V DC 16 A lub 25 A według Isc łańcucha (obliczenia poniżej). Przy falowniku – wspólne urządzenie odłączające. |
|
Napięcie łańcucha bliskie 1000 V, producent wymaga szeregowego połączenia biegunów |
Modułowy wyłącznik 4P 1000 V DC (bieguny łączone szeregowo według schematu producenta). |
|
Instalacja komercyjna: prąd sumaryczny ze skrzynki przyłączeniowej 100–250 A |
Przemysłowy (typu MCCB) wyłącznik 2P 1000 V DC, np. 100 A lub 160 A. |
|
Mniejszy system: napięcie łańcucha do 500–600 V DC |
Wyłączniki 500 V lub 600 V DC – napięcie podano w nazwie produktu. |
|

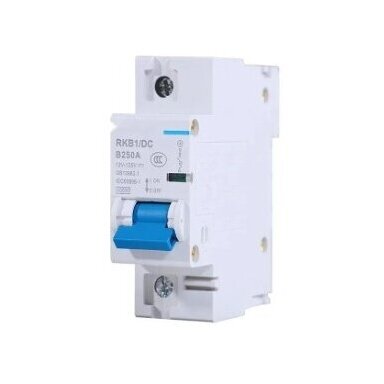

Akumulatory, ESS, systemy 12/24/48 V |
Te wyłączniki są w osobnej grupie: Wyłączniki DC do akumulatorów | 12–250 VDC. |
2. Poziomy rozwiązań: od najprostszego do przemysłowego
1
Odłączenie: rozłącznik DC
Pozwala bezpiecznie odłączyć łańcuch od falownika podczas serwisu. Nie chroni przed przeciążeniem i zwarciem. Odpowiedni dla małych systemów z 1–2 łańcuchami. Rozłączniki DC i bezpieczniki
2

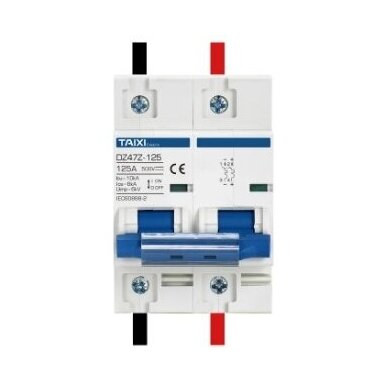

Ochrona łańcucha: modułowy wyłącznik 2P 500–1000 V DC
Automatycznie wyłącza przeciążenie i zwarcie, a jednocześnie działa jako łącznik ręczny. Montowany na szynie DIN w skrzynce przyłączeniowej. Np. 2P 25 A 1000 V DC
3
Wysokie napięcie: modułowy wyłącznik 4P 1000 V DC
Gdy napięcie łańcucha jest bliskie 1000 V, część producentów wymaga szeregowego połączenia 2 biegunów dla każdego przewodu. Zwiększa to zdolność gaszenia łuku. Np. 4P 32 A 1000 V DC
4

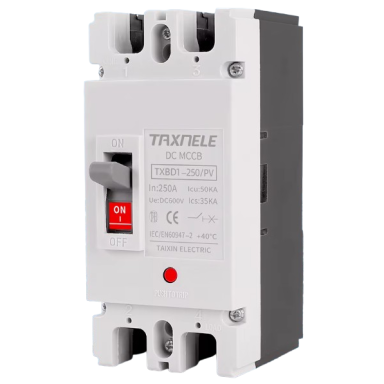

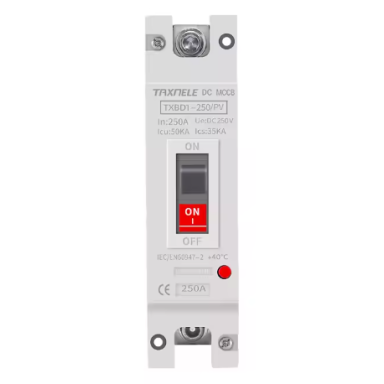

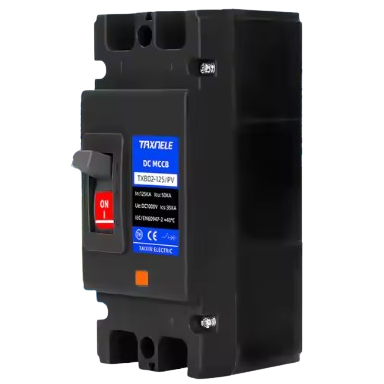

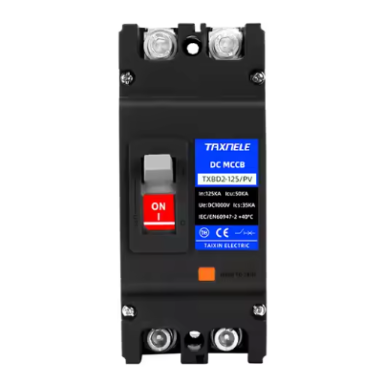

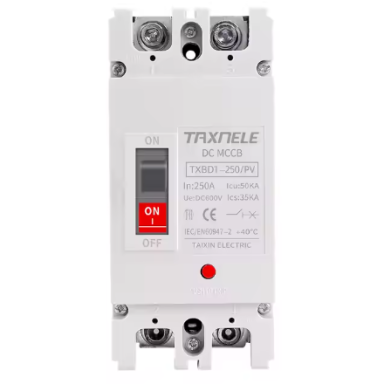

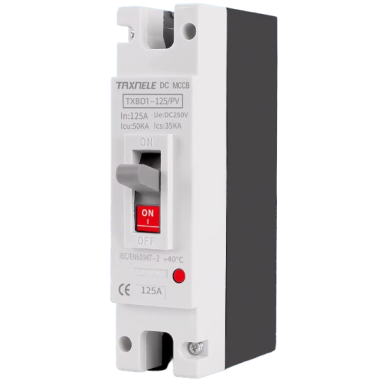

Poziom przemysłowy: typ MCCB 2P 100–250 A

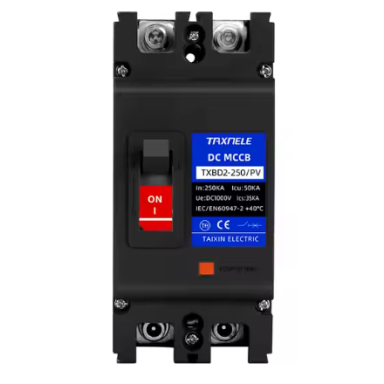

Dla sumarycznego prądu kilku łańcuchów między skrzynką przyłączeniową a falownikiem centralnym. Mocowany śrubami, podłączany kablami o dużym przekroju. Np. 2P 160 A 1000 V DC
3. Czego wyłącznik DC nie robi
-
⚡ Nie chroni człowieka przed porażeniem prądem. Służą do tego inne środki: podwójna izolacja, uziemienie, kontrola izolacji i zabezpieczenie różnicowoprądowe w falowniku.
-
⚡ Nie chroni przed piorunem i przepięciami. Do tego potrzebne są ograniczniki przepięć DC (SPD).
-
⚡ Wyłącznik AC nie nadaje się do obwodu DC. Łuk prądu stałego sam nie gaśnie, dlatego wyłącznik musi być certyfikowany na napięcie DC (IEC 60898-2 / IEC 60947-2).
4. Jak obliczyć: napięcie, prąd, bieguny
|
Parametr |
Zasada |
|
Napięcie robocze Ue |
Ue ≥ Voc łańcucha w najniższej temperaturze w danej lokalizacji. Na mrozie Voc rośnie. W krajach bałtyckich przy ~−25 °C zwykle o ~10–15 % więcej niż Voc w warunkach STC. Dokładną wartość oblicz na podstawie współczynnika temperaturowego modułu. |
|
Prąd znamionowy In |
Według IEC 62548: 1,5 × Isc ≤ In ≤ 2,4 × Isc. In nie może przekraczać dopuszczalnego prądu wstecznego modułu („max. series fuse rating” producenta). |
|
Liczba biegunów |
Dla obwodu PV zwykle 2P (+ i −). Jeśli napięcie jest bliskie granicy, stosuj się do schematu producenta: czasem 1000 V DC wymaga 4P z biegunami połączonymi szeregowo. |
|
Biegunowość |
Większość wyłączników DC jest spolaryzowana: zaciski oznaczone „+” i „−” lub kierunkiem prądu. Przy zamianie biegunowości wyłącznik może nie zgasić łuku. |
|
Zdolność wyłączania Icu / Icn |
Nie mniejsza niż spodziewany prąd zwarciowy w miejscu montażu. |
|
Montaż |
Wyłącznik modułowy montuje się na szynie DIN 35 mm w rozdzielnicy. Na zewnątrz potrzebna jest obudowa o odpowiednim stopniu IP. Przekrój kabla dobiera się według In i długości. |
Kibirkštis liczy: przykład dla jednego łańcucha
-
Moduł: Voc 49,5 V, Isc 13,9 A, współczynnik temperaturowy Voc −0,27 %/°C, „max. series fuse rating” 25 A. W łańcuchu 16 modułów.
-
Napięcie: 16 × 49,5 = 792 V w warunkach STC. Przy −25 °C (50 °C poniżej STC): 792 × (1 + 0,0027 × 50) ≈ 899 V. Potrzebny wyłącznik 1000 V DC.
-
Prąd: 1,5 × 13,9 = 20,9 A, 2,4 × 13,9 = 33,4 A. Dopuszczalne 25 A lub 32 A, ale granica modułu to 25 A. Wybierz 2P 25 A 1000 V DC.
-
⚠ Sprawdź kartę katalogową swojego modułu: wartości różnią się w zależności od modelu.
5. Wszystkie wyłączniki DC z tej grupy
Wszystkie wyłączniki z tej grupy znajdziesz poniżej. Dokładne parametry podano w opisie każdego produktu.
6. Montaż i bezpieczeństwo
-
Wyłącznik montuj w skrzynce przyłączeniowej (string box) lub przy falowniku, na szynie DIN 35 mm. Na zewnątrz skrzynka musi mieć co najmniej IP65 i być odporna na UV.
-
Przestrzegaj oznaczenia biegunowości na obudowie wyłącznika („+” / „−”, strzałka kierunku prądu) oraz schematu producenta.
-
Oba przewody łańcucha (+ i −) przechodzą przez ten sam wyłącznik 2P (lub 4P), aby po wyłączeniu obwód był całkowicie odizolowany.
-
Do okablowania używaj odpornych na UV kabli solarnych i złączy. Przekrój dobierz według In i spadku napięcia.
Schematy połączeń
Schemat 1: jeden łańcuch – moduły PV, wyłącznik 2P DC, DC SPD T2, falownik.
Schemat 2: skrzynka przyłączeniowa dla 3 łańcuchów z osobnymi wyłącznikami 2P i wspólnym SPD.
Schemat 3: szeregowe połączenie biegunów wyłącznika 4P DC 1000 V DC.
⚡ Rada Fazė: obwód DC nigdy się „nie wyłącza”
-
Dopóki świeci słońce, moduły wytwarzają napięcie. Nawet po odłączeniu falownika w łańcuchu pozostaje do 1000 V DC.
-
Nie rozłączaj złączy MC4 i nie otwieraj podstaw bezpiecznikowych pod obciążeniem: łuk DC może poparzyć i uszkodzić złącza. Najpierw wyłącz falownik, potem wyłącznik lub rozłącznik DC.
-
Nigdy nie używaj wyłącznika AC zamiast wyłącznika DC, nawet jeśli ampery się zgadzają.
-
Prace przy obwodach PV DC musi wykonywać elektryk z uprawnieniami.
7. Zestaw zabezpieczenia łańcucha
Do pełnego zabezpieczenia łańcucha PV w skrzynce przyłączeniowej zwykle potrzebne są:
-
wyłącznik DC (w tej grupie) lub bezpiecznik z podstawą oraz rozłącznik DC.
-
ogranicznik przepięć DC (SPD) Type 2, a jeśli budynek ma instalację odgromową i nie zachowano odstępu separacyjnego – Type 1+2.
-
Obudowa zewnętrzna IP65 z szyną DIN.
-
Kabel solarny i złącza MC4.
Gotowe zestawy – do koszyka jednym kliknięciem
⚠ Zestawy dobrano dla przykładowego modułu z Isc do 13,9 A i „max. series fuse rating” 25 A. Jeśli dane Twojego modułu są inne, dobierz prąd wyłącznika według punktu 4.
Nie wiesz, jak skompletować? Przyślij dane modułu i liczbę łańcuchów – dobierzemy zestaw.
8. Najczęstsze błędy
-
⚡ Wyłącznik AC zamontowany w obwodzie DC: nie gasi łuku DC, może się zapalić.
-
⚡ Wyłącznik 500 V DC dla łańcucha 1000 V: Ue nie może być niższe niż Voc na mrozie.
-
⚡ Nie obliczono Voc na zimę: w mroźny słoneczny dzień napięcie przekracza wartość STC o 10–15 %.
-
⚡ Za małe In: wyłącznik wyzwala w gorący słoneczny dzień. Za duże In: przekracza „max. series fuse rating” modułu, zabezpieczenie nie działa.
-
⚡ Zamieniona biegunowość w wyłączniku spolaryzowanym.
-
⚡ Do obwodu akumulatora wybrano wyłącznik PV bez wystarczającego Icu – do tego służy osobna grupa.
9. Najczęściej zadawane pytania
Czy wyłącznik DC jest obowiązkowy w domowej instalacji PV?
Gdy do falownika podłączone są 1–2 łańcuchy, zabezpieczenie łańcucha przed prądem wstecznym zwykle nie jest potrzebne. Obowiązkowe jest urządzenie odłączające DC: rozłącznik lub wyłącznik. Wiele falowników ma je wbudowane, dlatego sprawdź dokumentację falownika.
Czym różni się 6 kA, 10 kA i 50 kA?
To zdolność wyłączania – największy prąd zwarciowy, który wyłącznik bezpiecznie przerwie. Prąd zwarciowy łańcucha PV jest niewielki, więc dla łańcucha wystarczy 6 kA. Większa zdolność ma znaczenie w obwodach sumarycznych i przy akumulatorach.
Co oznacza charakterystyka „C”?
To próg wyzwalania elektromagnetycznego, zwykle 5–10 × In. W obwodach PV nie ma istotnego wpływu na dobór, najważniejsze są Ue, In i bieguny.
Czy mogę użyć bezpiecznika DC zamiast wyłącznika?
Tak. Bezpiecznik gPV z podstawą zapewnia równoważne zabezpieczenie łańcucha, ale do odłączenia potrzebny będzie dodatkowo rozłącznik DC. Wyłącznik łączy obie funkcje.
Czy wyłącznik 2P nadaje się do łańcucha 1000 V?
Tak, jeśli jego Ue = 1000 V DC przy połączeniu dwubiegunowym. Niektórzy producenci podają 1000 V tylko dla 4 biegunów połączonych szeregowo – sprawdź opis produktu.
10. Inne powiązane poradniki
Informacje w poradniku mają charakter zaleceń. Ostateczną decyzję podejmuje projektant lub elektryk zgodnie z dokumentacją producenta urządzeń i obowiązującymi wymaganiami (IEC 62548, IEC 60364-7-712). UAB „Elektrotechnikos sprendimai“ nie ponosi odpowiedzialności za dobór dokonany wyłącznie na podstawie tego poradnika.
Opublikowano: 2026-11-17 · Dane zweryfikowane z IEC 62548: 2026-11-17
