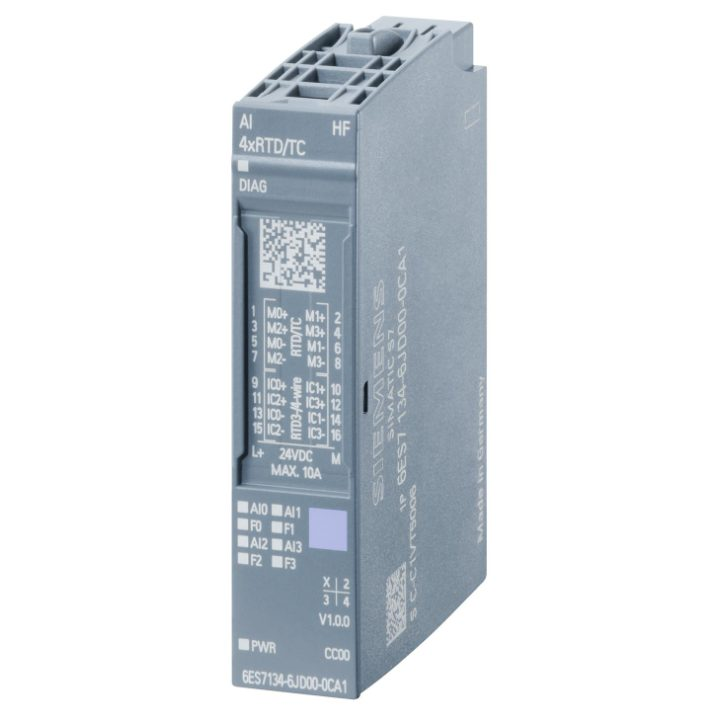

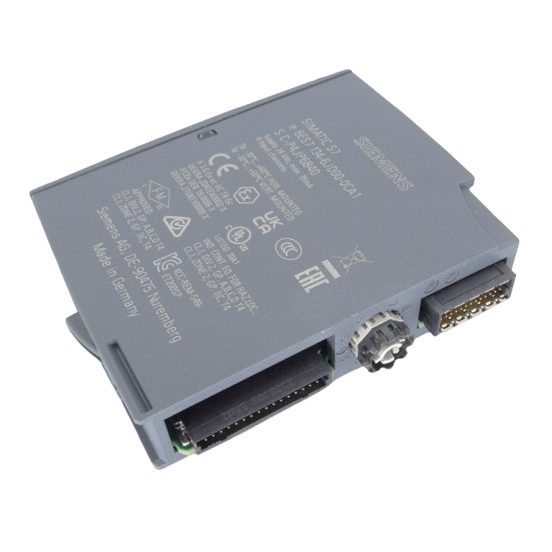

Analogowy moduł wejściowy | 4 wejścia | 24VDC | 6ES7134-6JD00-0CA1 Siemens

Specyfikacja techniczna
Model: 6ES7134-6JD00-0CA1
Typ: Moduł wejść analogowych AI 4xRTD/TC HF
Liczba kanałów: 4 (termometry rezystancyjne / termopary)
Dokładność pomiaru: ±0,1 %, rozdzielczość 16-bitowa
Obsługiwane czujniki: Pt100, Pt1000, Ni100, Ni1000, Cu10, różne typy TC (B, C, E, J, K, L, N, R, S, T, U itp.)
Zasilanie: 24 V DC (dopuszczalny zakres 19,2–28,8 V)
Pobór prądu: 30 mA (maks. 32 mA)
Straty mocy: 0,75 W (typowe)
Izolacja potencjałów: pomiędzy kanałami a magistralą systemową
Diagnostyka: kanałów, grup, przerwania przewodu, wykrywanie nadmiaru/niedoboru sygnału
Wskaźniki LED: PWR, DIAG, wskaźniki stanu kanałów
Temperatura pracy: -30 °C do +60 °C
Wymiary: 15 × 73 × 58 mm
Montaż: na modułach bazowych ET 200SP (BU typ A0/A1)

Funkcje

Pomiar temperatury i rezystancji różnymi typami czujników.

Obsługa połączeń 2-, 3- lub 4-przewodowych z kompensacją linii.

Automatyczna diagnostyka – przerwanie przewodu, wykrywanie nadmiaru/niedoboru sygnału.

Rekonfiguracja parametrów i kalibracja podczas pracy („Configuration in Run”).

Wbudowana identyfikacja danych (I&M0–I&M3).

Ustawienia parametrów poprzez STEP 7 TIA Portal (od V12 SP1) lub PCS 7 (od V8.1 SP1).

Zastosowanie

Dla inżyniera: zapewnia elastyczność w projektowaniu systemów automatyki, umożliwia integrację różnych czujników temperatury z sieciami przemysłowymi (PROFINET, PROFIBUS).

Dla elektryka: łatwy montaż na modułach bazowych ET 200SP, z oznaczeniami kolorystycznymi i mechaniczną ochroną przed błędnym włożeniem.

Dla serwisanta: diagnostyka LED i wykrywanie błędów kanałów pozwala szybko lokalizować usterki.

Zalety

Wysoka dokładność pomiaru (±0,1 %) i rozdzielczość 16-bitowa.

Uniwersalność – obsługa szerokiej gamy czujników temperatury.

Funkcje diagnostyczne zapewniają szybkie wykrywanie usterek.

Kompaktowe wymiary – tylko 15 mm szerokości.

Możliwość zmiany parametrów i kalibracji podczas pracy.

Niezawodna praca w ekstremalnych warunkach (do -30 °C).

Wady

Wymaga osobnego modułu bazowego ET 200SP (BU A0/A1).

Nie nadaje się do bezpośredniego użytku domowego (tylko dla systemów przemysłowych).

Do konfiguracji wymaga oprogramowania TIA Portal lub PCS 7.
