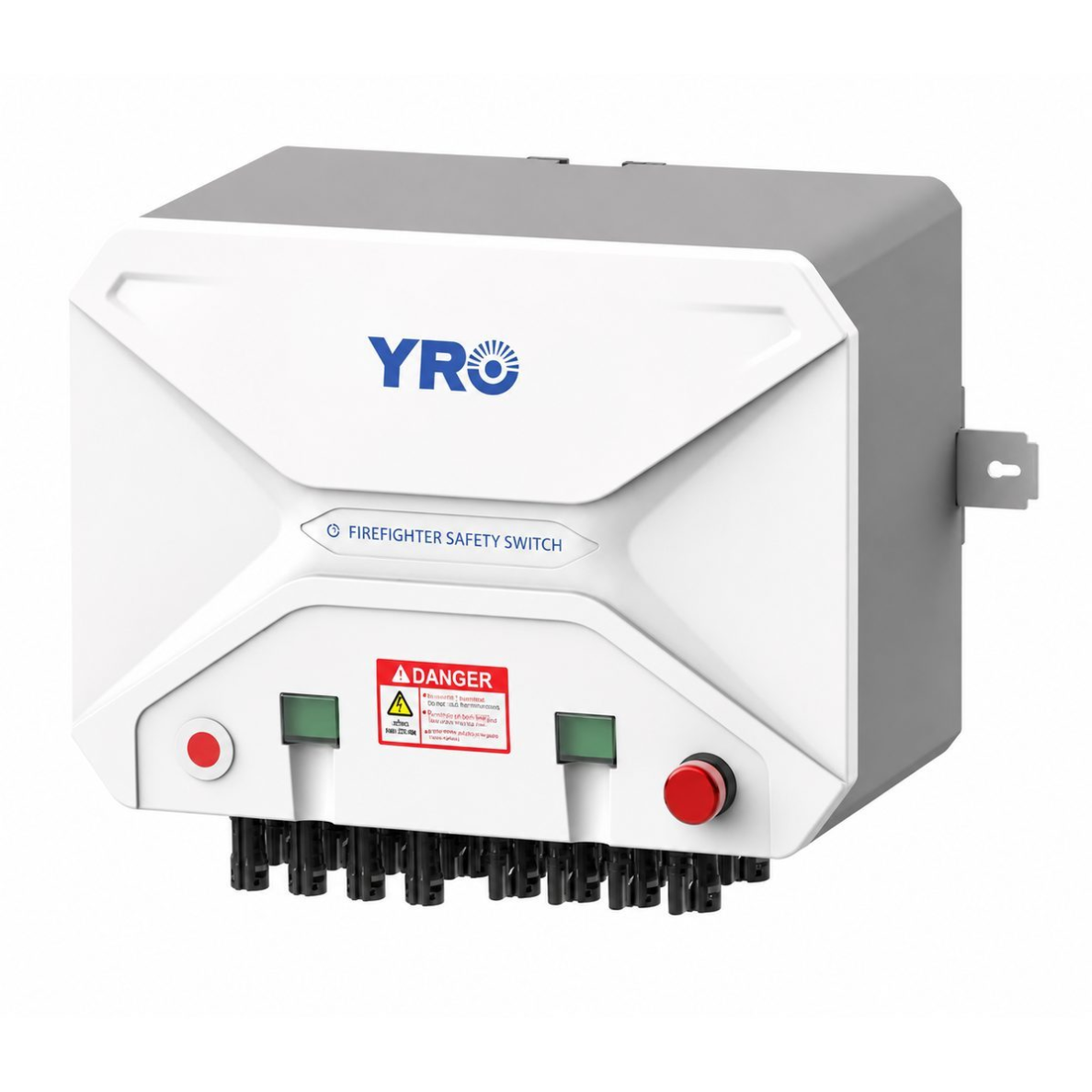

Awaryjny wyłącznik odłączający DC modułów fotowoltaicznych | wyłącznik Rapid Shutdown | 1500V DC | 26A | IP66 | 12P | WiFi

Specyfikacja techniczna
Typ produktu: wyłącznik awaryjnego odłączania instalacji fotowoltaicznej
Biegunowość: 12P
Maksymalne napięcie DC: 1500V DC
Maksymalne napięcie DC zgodnie z IEC/EN 60947-3: 1500V
Maksymalny prąd DC: 26A
Prąd znamionowy: 26A
Liczba stringów: 5 stringów
Robocze napięcie AC: 90VAC–260VAC
Znamionowe napięcie AC: 230VAC
Prąd znamionowy: 30mA
Prąd rozruchowy: średnio 100mA
Prąd załączenia: max. 300mA
Klasa ochrony: Class II
Stopień ochrony: IP66
Temperatura pracy: od -20°C do +50°C
Dopuszczalna temperatura magazynowania: od -40°C do +85°C
Temperatura automatycznego wyłączenia: +85°C
Liczba mechanicznych cykli pracy: 9700
Liczba elektrycznych cykli pracy: 300
Norma: IEC / EN 60947-3
Certyfikacja: CE
Gwarancja: 5 lat
Łączność: WiFi
Przeznaczenie montażu: do obwodów DC instalacji fotowoltaicznych
Zastosowanie: domowe, komercyjne, przemysłowe
Funkcje
Awaryjne odłączanie obwodu DC – automatycznie odłącza napięcie modułów fotowoltaicznych w przypadku awarii, pożaru lub sytuacji awaryjnej
Funkcja bezpieczeństwa dla strażaków – zmniejsza niebezpieczne wysokie napięcie DC, aby strażacy mogli bezpieczniej pracować podczas pożaru
Sterowanie i monitoring WiFi – umożliwia zdalne sterowanie lub monitorowanie stanu urządzenia
Praca w systemach do 1500V DC – odpowiedni do nowoczesnych wysokonapięciowych instalacji fotowoltaicznych
Obsługa 5 stringów – możliwość zabezpieczenia kilku obwodów modułów fotowoltaicznych jednym urządzeniem
Automatyczne zabezpieczające wyłączenie przy przegrzaniu – po osiągnięciu +85°C urządzenie automatycznie się wyłącza dla dodatkowego bezpieczeństwa
Hermetyczna obudowa IP66 – odporna na deszcz, kurz, wilgoć i warunki zewnętrzne

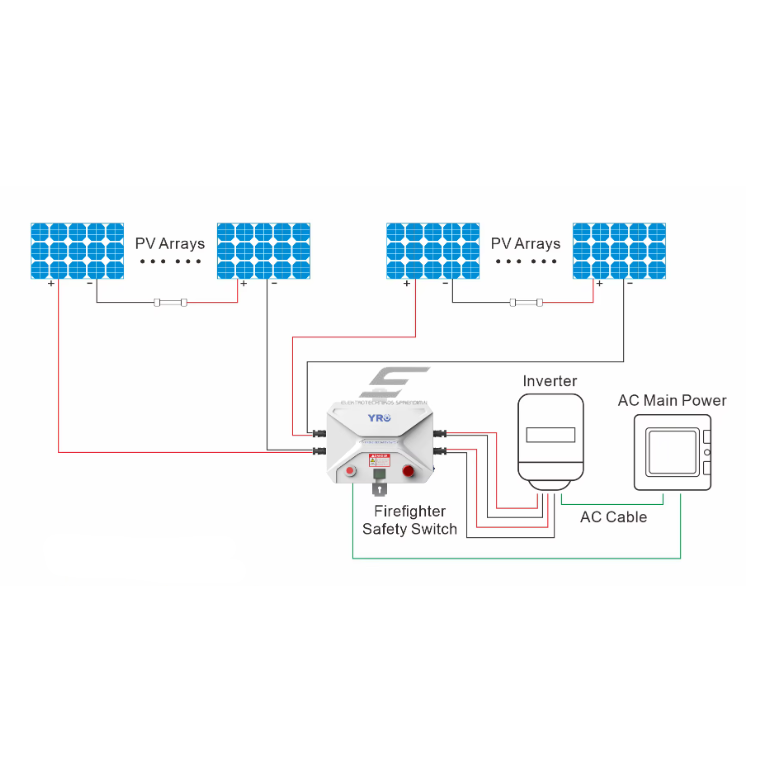

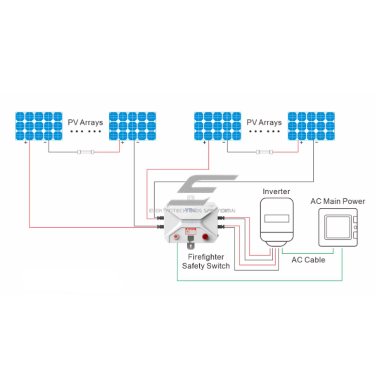

Integracja z systemem inwertera – może współpracować z automatyką i zabezpieczeniami instalacji fotowoltaicznej
Odpowiedni do obiektów mieszkalnych i komercyjnych – stosowany zarówno w domowych, jak i przemysłowych instalacjach fotowoltaicznych
Trwała konstrukcja – przystosowana do długotrwałej pracy w trudnych warunkach środowiskowych
Zastosowanie
W domowych instalacjach fotowoltaicznych: Urządzenie umożliwia szybkie odłączenie napięcia DC podczas awarii, ochronę inwertera, zmniejszenie ryzyka pożaru oraz zapewnienie bezpieczniejszej obsługi instalacji elektrycznej. Jest to szczególnie ważne w domach drewnianych, instalacjach o większej mocy oraz obiektach z wymaganiami bezpieczeństwa ubezpieczeniowego
W obiektach komercyjnych i przemysłowych: Duże instalacje fotowoltaiczne na magazynach, budynkach produkcyjnych, fermach, centrach logistycznych oraz obiektach handlowych
Dla elektryków i instalatorów fotowoltaiki: Urządzenie umożliwia projektowanie bezpieczniejszych systemów PV, wdrażanie nowoczesnych wymagań bezpieczeństwa, poprawę bezpieczeństwa eksploatacji systemu oraz łatwiejsze wykonywanie prac serwisowych
Dla inżynierów i projektantów: Odpowiedni do wysokonapięciowych systemów DC, nowoczesnych komercyjnych instalacji PV, projektów z dodatkowymi wymaganiami przeciwpożarowymi oraz obiektów wymagających zdalnego monitoringu
Zalety
Odpowiedni do systemów do 1500V DC
Zdalne sterowanie WiFi
Funkcja bezpieczeństwa dla strażaków
Wysoka ochrona IP66
Odpowiedni do warunków zewnętrznych
Automatyczne wyłączenie przy przegrzaniu
Certyfikacja CE
Długa żywotność
Odpowiedni do obiektów mieszkalnych i przemysłowych
Łatwa integracja z systemami PV
Wady
Wymaga profesjonalnego montażu
Nieodpowiedni do prostych niskonapięciowych systemów DC
Funkcja WiFi wymaga stabilnego połączenia
Wymaga prawidłowej integracji z systemem inwertera
Do czego potrzebny jest wyłącznik Rapid Shutdown?
Służy do szybkiego odłączenia obwodów DC instalacji fotowoltaicznej w sytuacji awaryjnej, zmniejszając niebezpieczne wysokie napięcie.
Czy to urządzenie jest konieczne w instalacji fotowoltaicznej?
W wielu nowoczesnych projektach oraz zgodnie z niektórymi wymaganiami bezpieczeństwa rozwiązania Rapid Shutdown stają się zalecane lub obowiązkowe.
Czy można montować na zewnątrz?
Tak, stopień ochrony IP66 umożliwia montaż w warunkach zewnętrznych.
Czy możliwe jest zdalne sterowanie?
Tak, urządzenie posiada funkcję WiFi do zdalnego monitorowania i sterowania.
