  • Nowość   Bezprzewodowy pilot do suwnicy | 4 dźwignie, sterowanie proporcjonalne | 12/24 V DC | ES-D1

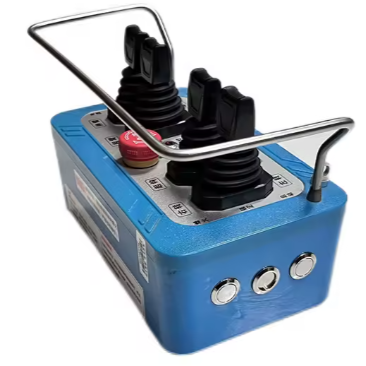

    Nowość   Bezprzewodowy pilot do suwnicy | 4 dźwignie, sterowanie proporcjonalne | 12/24 V DC | ES-D1 1

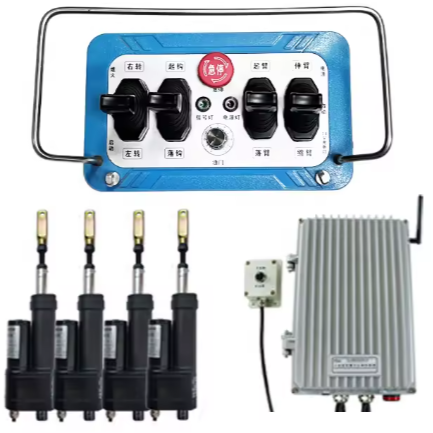

    Nowość   Bezprzewodowy pilot do suwnicy | 4 dźwignie, sterowanie proporcjonalne | 12/24 V DC | ES-D1 2

    Bezprzewodowy pilot do suwnicy | 4 dźwignie, sterowanie proporcjonalne | 12/24 V DC | ES-D1

    Kod: ES-D1
    Pytanie do produktu
    Cena 2178.00 € z VAT
    ( 1800.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Pilot radiowy z 4 dźwigniami proporcjonalnymi do płynnego sterowania kilkoma osiami i obrotowym wyłącznikiem awaryjnym. Odbiornik 12/24 V DC do maszyn mobilnych, do 500 m.

  • Opis

    Bezprzewodowy 4-dźwigniowy pilot do suwnicy ES-D1 – sterowanie proporcjonalne, 12/24 V DC

    ES-D1 to zestaw sterowania radiowego (nadajnik + odbiornik) z czterema dźwigniami proporcjonalnymi do żurawi mobilnych, HDS i innych maszyn ze sterowaniem 12 V lub 24 V DC. Nadajnik przesyła położenie dźwigni kanałem radiowym, wyjścia odbiornika sterują cewkami styczników, wejściami falownika lub rozdzielaczy hydraulicznych, a te – silnikami lub siłownikami.

    Najważniejsze:
    Dźwignia proporcjonalna porusza ładunek tak szybko, jak bardzo ją wychylisz: ładunek rusza łagodnie i zatrzymuje się bez szarpnięć. Cztery dźwignie w jednym nadajniku pozwalają sterować do czterech osi jednocześnie, a odbiornik 12/24 V DC podłącza się bezpośrednio do instalacji pokładowej maszyny.
    Dźwignie
    4, proporcjonalne
    Zasięg
    do 500 m
    Odbiornik
    12/24 V DC
    Nadajnik
    akum. Li-Po / AAA

    Zasada działania

    Odbiornik montuje się na maszynie i zasila napięciem 12 V lub 24 V DC z instalacji pokładowej – takie samo napięcie muszą mieć sterowane cewki lub rozdzielacze. Wyjścia odbiornika podłącza się do obwodu sterowania: cewek styczników, wejść falownika lub sterowania proporcjonalnymi rozdzielaczami hydraulicznymi, a STOP w obwód stycznika głównego (KM0) lub zatrzymania awaryjnego maszyny.

    Wyłącznik awaryjny blokuje się po naciśnięciu i zwalnia przez obrót – maszyna nie ruszy, dopóki STOP nie zostanie świadomie zwolniony. Gdy dźwignia jest w położeniu neutralnym, ruch się zatrzymuje; po utracie łączności radiowej odbiornik musi wyłączyć wyjścia, a maszyna się zatrzymać.

    Operator może stać w odległości do 500 m w otwartej przestrzeni i wykonywać kilka ruchów jednocześnie, widząc ładunek i otoczenie. Nadajnik zasilany jest akumulatorem litowo-polimerowym lub bateriami AAA.

    Dlaczego ES-D1?
    Proporcjonalne sterowanie wieloosiowe dla maszyn mobilnych bez kabla i bez dodatkowego zasilacza – odbiornik zasilany jest z instalacji 12/24 V DC. Rama ochronna wokół dźwigni chroni przed uderzeniami i przypadkowym poruszeniem.

    Specyfikacja techniczna

    Typ produktu Bezprzewodowy pilot do suwnicy (nadajnik + odbiornik)
    Model ES-D1
    Zestaw 1 nadajnik + 1 odbiornik
    Elementy sterujące 4 dźwignie proporcjonalne + obrotowy wyłącznik awaryjny STOP
    Sterowanie proporcjonalne
    Zasięg sterowania do 500 m w otwartej przestrzeni
    Zasilanie odbiornika 12 V / 24 V DC (wersję potwierdź przy zamówieniu)
    Zasilanie nadajnika akumulator litowo-polimerowy lub baterie AAA
    Konstrukcja nadajnika rama ochronna wokół dźwigni
    Zgodność CE; producent certyfikowany wg ISO 9001

    Główne funkcje

    • 4 dźwignie proporcjonalne – do 4 osi z płynną regulacją prędkości
    • Obrotowy wyłącznik awaryjny – blokuje się po naciśnięciu, zwalniany tylko obrotem
    • Do 500 m – sterowanie z daleka na otwartym placu
    • Odbiornik 12/24 V DC – zasilanie z instalacji pokładowej maszyny
    • Akumulator Li-Po lub AAA – dwie opcje zasilania nadajnika
    • Rama ochronna – chroni dźwignie przed uderzeniami i przypadkowym poruszeniem

    Czym różni się od podobnych modeli?

    • EL-F24-60 – 2 joysticki po 5 prędkości, uniwersalny odbiornik 12–440 V AC/DC, do 100 m
    • ES-Q5000 – nadajnik pasowy ze sterowaniem joystickami, 315 MHz
    • ES-YLB12 / ES-YLB24 – osobna seria przeznaczona do maszyn hydraulicznych
    • ES-F23-BB – pilot przyciskowy z 10 przyciskami, 1 prędkość, 24–440 V AC/DC

    Gdzie stosować?

    • Żurawie samochodowe i HDS
    • Maszyny hydrauliczne ze sterowaniem 12 V lub 24 V DC
    • Maszyny leśne i rolnicze z kilkoma ruchami
    • Mobilne wciągarki i podesty podnoszone
    • Suwnice z falownikami, które wymagają płynnej prędkości
    • Urządzenia dźwigowe na budowie sterowane z daleka

    Zastosowanie według potrzeb

    Dla elektryka
    Odbiornik podłącza się do instalacji pokładowej 12/24 V DC, a wyjścia do istniejącego obwodu sterowania; wcześniej sprawdź zgodność typu wyjść z rozdzielaczami lub falownikiem.
    Dla zakładu produkcyjnego
    Płynna prędkość ogranicza kołysanie ładunku i uderzenia w konstrukcje.
    Dla budowy / placu magazynowego
    Zasięg do 500 m i kilka ruchów jednocześnie – operator stoi tam, gdzie jest bezpiecznie i wszystko widać.

    Zastosowanie w praktyce

    Jeżeli na samochodzie zamontowany jest hydrauliczny HDS ze sterowaniem 24 V DC i rozdzielaczami proporcjonalnymi, odbiornik ES-D1 podłącza się do instalacji pokładowej 24 V DC, cztery dźwignie przypisuje do podnoszenia wysięgnika, obrotu, teleskopu i wciągarki, a STOP do obwodu zatrzymania awaryjnego. Wcześniej sprawdza się, czy typ wyjść odbiornika pasuje do sterowania rozdzielaczami.

    Zalety

    • Proporcjonalne, płynne sterowanie ruchami
    • 4 dźwignie – do 4 osi jednocześnie
    • Do 500 m w otwartej przestrzeni
    • Odbiornik zasilany z instalacji pokładowej 12/24 V DC
    • Obrotowy wyłącznik awaryjny i rama ochronna

    Wady / ograniczenia

    • Odbiornik tylko 12/24 V DC – do obwodów 230 V AC lub 24–440 V wybierz EL-F24-60 (12–440 V AC/DC)
    • Sterowanie proporcjonalne wymaga zgodnych wejść falownika lub rozdzielaczy proporcjonalnych
    • Częstotliwość radiowa i stopień IP nie są podane w specyfikacji – sprawdź przed zamówieniem
    • Do prostej suwnicy 1-biegowej wystarczy pilot przyciskowy, np. ES-F23-BB

    Uwagi dotyczące bezpieczeństwa i montażu

    • Wyjścia odbiornika załączają tylko cewki styczników, wejścia falownika lub rozdzielaczy – nie podłączaj silników bezpośrednio
    • Wyjście STOP podłącz w obwód stycznika głównego (KM0) lub zatrzymania awaryjnego maszyny; po utracie łączności maszyna musi się zatrzymać (EN 60204-32)
    • Wyłączniki krańcowe (SQ) i blokada przeciwnych kierunków pozostają w obwodzie
    • Prędkość proporcjonalną zwykle realizuje się przez falownik lub rozdzielacze proporcjonalne – ustaw prędkość minimalną i maksymalną
    • Przed montażem lub naprawą wyłącz rozłącznik główny lub odłącznik akumulatora i zastosuj LOTO
    • Po montażu sprawdź kierunek każdej dźwigni, położenie neutralne i działanie STOP

    Szybki przewodnik wyboru

    4 dźwignie proporcjonalne
    do 500 m
    12/24 V DC
    Li-Po / AAA

    Sprawdź przed zamówieniem:

    • Napięcie obwodu sterowania to 12 V lub 24 V DC i odpowiada wersji odbiornika
    • Częstotliwość radiowa (podana na etykiecie odbiornika) – sprawdź, czy częstotliwość jest dozwolona w Twoim kraju
    • Iloma osiami będziesz sterować i czy wejścia falownika lub rozdzielaczy pasują do typu wyjść odbiornika

    FAQ

    Co oznacza sterowanie proporcjonalne?
    Prędkość ruchu zależy od wychylenia dźwigni: lekko – wolno, do końca – szybko. Wymaga to falownika lub rozdzielaczy proporcjonalnych.
    Czy ES-D1 nadaje się do suwnicy 230 V AC?
    Odbiornik zasilany jest napięciem 12/24 V DC. Do suwnic ze sterowaniem 230 V AC lub innym wyższym napięciem wybierz EL-F24-60 z odbiornikiem 12–440 V AC/DC.
    Jaki jest zasięg pilota?
    Do 500 m w otwartej przestrzeni. Budynki, konstrukcje stalowe i ukształtowanie terenu zmniejszają zasięg.
    Czym zasilany jest nadajnik?
    Akumulatorem litowo-polimerowym lub bateriami AAA.
    Jak zwolnić wyłącznik awaryjny?
    Wciśnięty STOP blokuje się; zwalnia się go przez obrót przycisku. Następnie maszynę można ponownie przygotować do pracy.
    Co się dzieje po utracie łączności radiowej?
    Odbiornik musi wyłączyć wyjścia, a maszyna się zatrzymać. Trzeba to sprawdzić przy uruchomieniu.

    ES-D1 w skrócie

    Pilot radiowy z 4 dźwigniami proporcjonalnymi, obrotowym wyłącznikiem awaryjnym, odbiornikiem 12/24 V DC i zasięgiem do 500 m – do żurawi mobilnych i maszyn hydraulicznych. Podłączany przez styczniki, falownik lub rozdzielacze.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
