    Bezprzewodowy proporcjonalny pilot sterujący | 5 dźwigni | 2,4 GHz | odbiornik 24 V DC | IP68 | ES-WRC685

    Kod: ES-WRC685
    Pytanie do produktu
    Cena 2468.40 € z VAT
    ( 2040.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Brzuszny pilot proporcjonalny z 5 dźwigniami do żurawi HDS i maszyn hydraulicznych. 2,4 GHz, odbiornik 24 V DC, IP68, akumulator Li-ion i ładowarka 230 V w zestawie.

  • Opis

    Bezprzewodowy proporcjonalny pilot sterujący: 5 dźwigni, 2,4 GHz, IP68

    ES-WRC685 to brzuszny pilot bezprzewodowy z 5 dźwigniami do żurawi hydraulicznych HDS, maszyn hydraulicznych i suwnic z przemiennikami częstotliwości. Położenie dźwigni jest przesyłane radiowo (2,4 GHz) do odbiornika, a wyjścia odbiornika sterują proporcjonalnymi cewkami rozdzielacza hydraulicznego lub wejściami przemiennika częstotliwości. Zasilanie odbiornika – 24 V DC.

    Najważniejsze:
    Sterowanie proporcjonalne oznacza, że prędkość ruchu zależy od wychylenia dźwigni: przy lekkim wychyleniu ładunek porusza się wolno i precyzyjnie, przy pełnym – z maksymalną prędkością. Pięć dźwigni w rzędzie to typowy zestaw dla żurawia HDS: obrót, wysięgnik główny i drugi, teleskop oraz chwytak lub wciągarka.
    Elementy sterujące
    5 dźwigni
    Radio
    2,4 GHz
    Odbiornik
    24 V DC
    Ochrona
    IP68

    Zasada działania

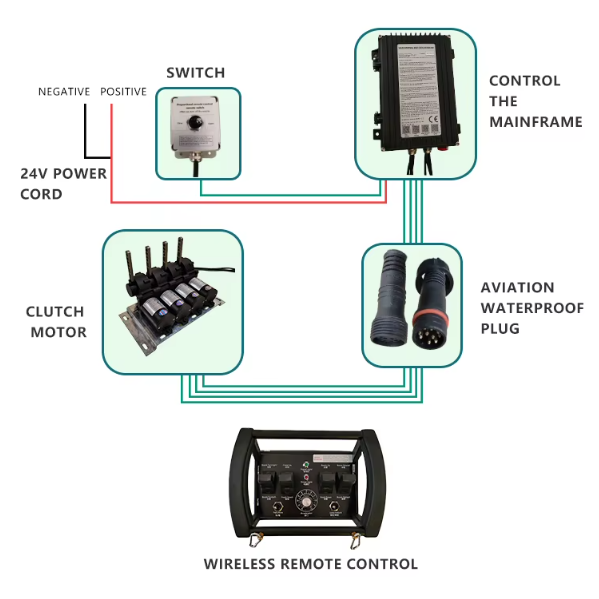

    Odbiornik zamontuj na maszynie blisko rozdzielacza lub szafy sterowniczej i zasil 24 V DC przez osobny bezpiecznik. Każdy kierunek dźwigni przypisz do sekcji rozdzielacza lub do wejść kierunku i prędkości przemiennika częstotliwości.

    Wyłącznik awaryjny odcina zasilanie zaworów lub napęd pompy, a w suwnicy z przemiennikiem – główny stycznik KM0. Po utracie łączności radiowej wszystkie wyjścia wracają do położenia neutralnego i ruch się zatrzymuje – sprawdź to przy uruchomieniu.

    Operator steruje z miejsca, z którego najlepiej widzi ładunek, a płynne przyspieszanie i hamowanie ogranicza kołysanie ładunku i uderzenia w konstrukcję.

    Dlaczego ES-WRC685?
    Jeden pilot z 5 dźwigniami do sterowania proporcjonalnego – operator nie musi już stać przy dźwigniach maszyny. W zestawie akumulator Li-ion 7,4 V / 3000 mAh i ładowarka 230 V, a rama ochronna chroni dźwignie przed uderzeniami.

    Specyfikacja techniczna

    Typ produktu Bezprzewodowy proporcjonalny pilot sterujący
    Model ES-WRC685
    Zawartość zestawu nadajnik, odbiornik (moduł sterujący), ładowarka 230 V
    Typ nadajnika Brzuszny, z ramą ochronną
    Elementy sterujące 5 dźwigni proporcjonalnych, 2 przełączniki kluczykowe / wyboru
    Typ sterowania Proporcjonalne
    Częstotliwość radiowa 2,4 GHz
    Moc nadajnika < 100 mW
    Zasilanie odbiornika 24 V DC
    Akumulator nadajnika Li-ion 7,4 V / 3000 mAh
    Ładowarka 230 V AC, w zestawie
    Stopień ochrony IP68

    Główne funkcje

    • 5 dźwigni proporcjonalnych – pięć funkcji hydraulicznych z płynną regulacją prędkości
    • 2 przełączniki kluczykowe / wyboru – włączanie pilota i wybór trybów lub funkcji dodatkowych
    • Rama ochronna – dźwignie chronione przed uderzeniem i przypadkowym poruszeniem
    • Radio 2,4 GHz – moc nadajnika < 100 mW
    • Odbiornik 24 V DC – pasuje do instalacji pokładowej 24 V i szaf sterowniczych
    • IP68 i Li-ion 7,4 V / 3000 mAh – praca na zewnątrz, ładowanie z sieci 230 V

    Czym różni się od podobnych modeli?

    • ES-WRC624 – 6 dźwigni i 3 pokrętła, również 2,4 GHz, 24 V DC, IP68
    • ES-CRC687 – 7 dźwigni, 433 MHz, do ~300 m – gdy potrzeba więcej funkcji
    • ES-YLB24 – 4 dźwignie i wyświetlacz LCD, 24 V DC, IP67 – do prostszych maszyn hydraulicznych

    Gdzie jest stosowany?

    • Żurawie hydrauliczne HDS na samochodach ciężarowych
    • Żurawie do drewna i złomu
    • Hydrauliczne maszyny budowlane i komunalne
    • Suwnice pomostowe i bramowe z przemiennikami częstotliwości
    • Modernizacja starszych maszyn – dodanie sterowania radiowego do dźwigni ręcznych

    Zastosowanie wg potrzeb

    Dla elektryka
    odbiornik podłącza się do 24 V DC i cewek rozdzielacza lub wejść przemiennika, dźwignie przypisuje się według schematu
    Dla zakładu produkcyjnego
    precyzyjne odstawienie ładunku z małą prędkością bez dodatkowego sygnalisty
    Dla budowy / placu magazynowego
    operator wybiera bezpieczne miejsce z dobrą widocznością

    Praktyczne zastosowanie

    Jeśli żuraw HDS ma pięć sekcji hydraulicznych, każdą dźwignię ES-WRC685 przypisujesz do jednej sekcji, odbiornik zasilasz z instalacji 24 V DC, a wyłącznik awaryjny odcina zasilanie zaworów. Operator stoi przy ładunku i odstawia go łagodnie.

    Zalety

    • 5 dźwigni proporcjonalnych
    • Rama ochronna
    • Ochrona IP68
    • Akumulator Li-ion i ładowarka 230 V w zestawie
    • Odbiornik 24 V DC do instalacji pokładowej

    Wady / ograniczenia

    • Sygnał 2,4 GHz jest silniej tłumiony przez konstrukcje stalowe i budynki – na duże place wybierz ES-CRC687 lub ES-BT500 na 433 MHz
    • Odbiornik tylko 24 V DC – do maszyn 12 V DC wybierz ES-YLB12
    • Wyjścia odbiornika trzeba dopasować do rozdzielacza lub przemiennika
    • Do suwnic z prostym sterowaniem stycznikowym wystarczy pilot przyciskowy, np. ES-24-8D

    Uwagi dotyczące bezpieczeństwa i montażu

    • Wyjścia odbiornika służą do obwodu sterowania: cewek zaworów i wejść przemiennika. Silniki pompy lub suwnicy podłączaj wyłącznie przez stycznik.
    • Zasilanie odbiornika – 24 V DC przez osobny bezpiecznik; cewki rozdzielacza muszą odpowiadać napięciu i prądowi wyjścia.
    • Wyłącznik awaryjny odcina zasilanie zaworów, pompę lub główny stycznik KM0; po utracie łączności ruch musi się zatrzymać (EN 60204-32).
    • Wyłączniki krańcowe (SQ), zabezpieczenie przed przeciążeniem i hydrauliczne zawory bezpieczeństwa pozostają w obwodzie – pilot radiowy ich nie zastępuje.
    • Stosuj rozdzielacz ze sprężynowym powrotem do neutrum; dla cewek DC bez diod tłumiących dodaj je.
    • Przed naprawą wyłącz rozłącznik główny lub zasilanie pokładowe, zablokuj (LOTO) i zrzuć ciśnienie w układzie hydraulicznym.

    Szybki przewodnik wyboru

    5 dźwigni
    2,4 GHz
    24 V DC
    IP68

    Sprawdź przed zamówieniem:

    • Typ cewek rozdzielacza (proporcjonalne lub ON/OFF), napięcie i prąd albo typ wejść przemiennika – prześlij dane, dopasujemy wyjścia.
    • Napięcie obwodu sterowania – odbiornik 24 V DC; do maszyn 12 V DC wybierz ES-YLB12.
    • Ile funkcji hydraulicznych i dodatkowych przełączeń potrzebujesz – dobierzemy pilot z odpowiednią liczbą dźwigni.

    FAQ

    Co oznacza sterowanie proporcjonalne?
    Prędkość ruchu zmienia się płynnie wraz z wychyleniem dźwigni. Ładunek można podnieść i odstawić łagodnie, bez szarpnięć.
    Czy nadaje się do suwnicy z przemiennikiem częstotliwości?
    Tak. Wyjścia odbiornika podłącza się do wejść kierunku i prędkości przemiennika, a przemiennik konfiguruje się pod typ sygnału.
    Co się dzieje po utracie łączności radiowej?
    Wszystkie wyjścia wracają do położenia neutralnego i ruch się zatrzymuje. Sprawdź to przy uruchomieniu.
    Czy silnik pompy lub suwnicy można podłączyć bezpośrednio do odbiornika?
    Nie. Silniki załącza stycznik, a wyjścia odbiornika służą do obwodu sterowania, cewek zaworów i przemiennika.
    Jak ładuje się nadajnik?
    Nadajnik ma akumulator Li-ion 7,4 V / 3000 mAh, ładowany ładowarką 230 V z zestawu.
    Czy nadaje się do pracy na zewnątrz?
    Tak, IP68 oznacza pyłoszczelność i ochronę przed ciągłym zanurzeniem. Antenę odbiornika montuj w otwartym miejscu, nie za metalowymi panelami.

    ES-WRC685 – pilot proporcjonalny z 5 dźwigniami

    Pilot brzuszny z 5 dźwigniami proporcjonalnymi, 2,4 GHz, odbiornik 24 V DC, IP68. Prześlij dane rozdzielacza – dopasujemy wyjścia.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
