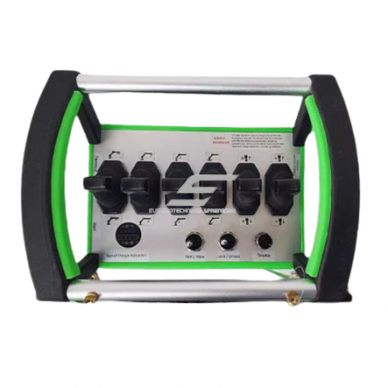

    Bezprzewodowy proporcjonalny pilot sterujący | 6 dźwigni | 2,4 GHz | odbiornik 24 V DC | IP68 | ES-WRC624

    Kod: ES-WRC624
    Pytanie do produktu
    Cena 4537.50 € z VAT
    ( 3750.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Pilot proporcjonalny z 6 dźwigniami, 3 pokrętłami i przełącznikiem do bardziej złożonych maszyn hydraulicznych. 2,4 GHz, odbiornik 24 V DC, IP68.

  • Opis

    Bezprzewodowy proporcjonalny pilot sterujący: 6 dźwigni, 2,4 GHz, IP68

    ES-WRC624 to brzuszny pilot bezprzewodowy z 6 dźwigniami do żurawi hydraulicznych HDS, maszyn hydraulicznych i suwnic z przemiennikami częstotliwości. Położenie dźwigni jest przesyłane radiowo (2,4 GHz) do odbiornika, a wyjścia odbiornika sterują proporcjonalnymi cewkami rozdzielacza hydraulicznego lub wejściami przemiennika częstotliwości. Zasilanie odbiornika – 24 V DC.

    Najważniejsze:
    Sterowanie proporcjonalne oznacza, że prędkość ruchu zależy od wychylenia dźwigni: przy lekkim wychyleniu ładunek porusza się wolno i precyzyjnie, przy pełnym – z maksymalną prędkością. Sześć dźwigni steruje sześcioma funkcjami hydraulicznymi, a trzy pokrętła i przełącznik pozostają na funkcje dodatkowe, przypisywane podczas montażu według schematu maszyny.
    Elementy sterujące
    6 dźwigni
    Radio
    2,4 GHz
    Odbiornik
    24 V DC
    Ochrona
    IP68

    Zasada działania

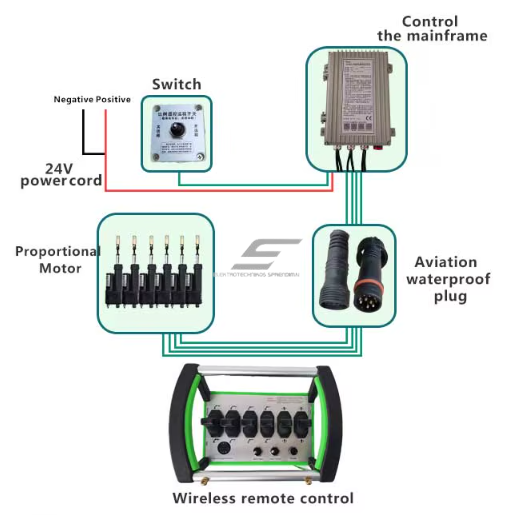

    Odbiornik zamontuj na maszynie blisko rozdzielacza lub szafy sterowniczej i zasil 24 V DC przez osobny bezpiecznik. Każdy kierunek dźwigni przypisz do sekcji rozdzielacza lub do wejść kierunku i prędkości przemiennika częstotliwości.

    Wyłącznik awaryjny odcina zasilanie zaworów lub napęd pompy, a w suwnicy z przemiennikiem – główny stycznik KM0. Po utracie łączności radiowej wszystkie wyjścia wracają do położenia neutralnego i ruch się zatrzymuje – sprawdź to przy uruchomieniu.

    Operator steruje z miejsca, z którego najlepiej widzi ładunek, a płynne przyspieszanie i hamowanie ogranicza kołysanie ładunku i uderzenia w konstrukcję.

    Dlaczego ES-WRC624?
    Jeden pilot z 6 dźwigniami do sterowania proporcjonalnego – operator nie musi już stać przy dźwigniach maszyny. Więcej elementów sterujących w jednym pilocie – do funkcji dodatkowych nie trzeba drugiego pilota ani przycisków na maszynie.

    Specyfikacja techniczna

    Typ produktu Bezprzewodowy proporcjonalny pilot sterujący
    Model ES-WRC624
    Zawartość zestawu nadajnik i odbiornik
    Typ nadajnika Brzuszny, z ramą
    Elementy sterujące 6 dźwigni proporcjonalnych, 3 pokrętła, przełącznik
    Typ sterowania Proporcjonalne
    Częstotliwość radiowa 2,4 GHz
    Zasilanie odbiornika 24 V DC
    Stopień ochrony IP68

    Główne funkcje

    • 6 dźwigni proporcjonalnych – sześć funkcji hydraulicznych z płynną regulacją prędkości
    • 3 pokrętła – dodatkowe funkcje regulowane, przypisywane podczas montażu
    • Przełącznik – wybór trybu lub funkcji dodatkowej
    • Radio 2,4 GHz – pasmo ISM dopuszczone w UE
    • Odbiornik 24 V DC – pasuje do instalacji pokładowej 24 V i szaf sterowniczych
    • IP68 – pyłoszczelność i ochrona przed ciągłym zanurzeniem

    Czym różni się od podobnych modeli?

    • ES-WRC685 – 5 dźwigni z ramą ochronną, akumulator Li-ion i ładowarka 230 V w zestawie
    • ES-CRC687 – 7 dźwigni, 433 MHz, do ~300 m
    • ES-BT500 – 9 funkcji sterowania, 433 MHz, do ~500 m, 2 akumulatory w zestawie

    Gdzie jest stosowany?

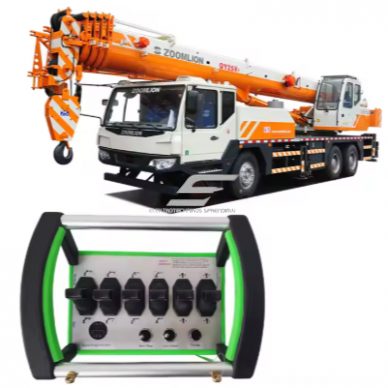

    • Żurawie hydrauliczne HDS na samochodach ciężarowych
    • Żurawie do drewna i złomu
    • Hydrauliczne maszyny budowlane i komunalne
    • Suwnice pomostowe i bramowe z przemiennikami częstotliwości
    • Modernizacja starszych maszyn – dodanie sterowania radiowego do dźwigni ręcznych

    Zastosowanie wg potrzeb

    Dla elektryka
    odbiornik podłącza się do 24 V DC i cewek rozdzielacza lub wejść przemiennika, dźwignie przypisuje się według schematu
    Dla zakładu produkcyjnego
    precyzyjne odstawienie ładunku z małą prędkością bez dodatkowego sygnalisty
    Dla budowy / placu magazynowego
    operator wybiera bezpieczne miejsce z dobrą widocznością

    Praktyczne zastosowanie

    Jeśli żuraw ma sześć sekcji hydraulicznych i funkcję dodatkową, np. lampy robocze lub tryb rotatora, dźwignie przypisuje się do sekcji, a przełącznik i pokrętła do funkcji dodatkowych. Odbiornik podłącza się do 24 V DC, a wyłącznik awaryjny odcina zasilanie zaworów.

    Zalety

    • 6 dźwigni proporcjonalnych
    • 3 pokrętła i przełącznik do funkcji dodatkowych
    • Ochrona IP68
    • 2,4 GHz – pasmo dopuszczone w UE
    • Odbiornik 24 V DC do instalacji pokładowej

    Wady / ograniczenia

    • Sygnał 2,4 GHz jest silniej tłumiony przez konstrukcje stalowe i budynki – na duże place wybierz ES-CRC687 lub ES-BT500 na 433 MHz
    • Odbiornik tylko 24 V DC – do maszyn 12 V DC wybierz ES-YLB12
    • Wyjścia odbiornika trzeba dopasować do rozdzielacza lub przemiennika
    • Do suwnic z prostym sterowaniem stycznikowym wystarczy pilot przyciskowy, np. ES-24-8D

    Uwagi dotyczące bezpieczeństwa i montażu

    • Wyjścia odbiornika służą do obwodu sterowania: cewek zaworów i wejść przemiennika. Silniki pompy lub suwnicy podłączaj wyłącznie przez stycznik.
    • Zasilanie odbiornika – 24 V DC przez osobny bezpiecznik; cewki rozdzielacza muszą odpowiadać napięciu i prądowi wyjścia.
    • Wyłącznik awaryjny odcina zasilanie zaworów, pompę lub główny stycznik KM0; po utracie łączności ruch musi się zatrzymać (EN 60204-32).
    • Wyłączniki krańcowe (SQ), zabezpieczenie przed przeciążeniem i hydrauliczne zawory bezpieczeństwa pozostają w obwodzie – pilot radiowy ich nie zastępuje.
    • Stosuj rozdzielacz ze sprężynowym powrotem do neutrum; dla cewek DC bez diod tłumiących dodaj je.
    • Przed naprawą wyłącz rozłącznik główny lub zasilanie pokładowe, zablokuj (LOTO) i zrzuć ciśnienie w układzie hydraulicznym.

    Szybki przewodnik wyboru

    6 dźwigni
    2,4 GHz
    24 V DC
    IP68

    Sprawdź przed zamówieniem:

    • Typ cewek rozdzielacza (proporcjonalne lub ON/OFF), napięcie i prąd albo typ wejść przemiennika – prześlij dane, dopasujemy wyjścia.
    • Napięcie obwodu sterowania – odbiornik 24 V DC; do maszyn 12 V DC wybierz ES-YLB12.
    • Ile funkcji hydraulicznych i dodatkowych przełączeń potrzebujesz – dobierzemy pilot z odpowiednią liczbą dźwigni.

    FAQ

    Co oznacza sterowanie proporcjonalne?
    Prędkość ruchu zmienia się płynnie wraz z wychyleniem dźwigni. Ładunek można podnieść i odstawić łagodnie, bez szarpnięć.
    Czy nadaje się do suwnicy z przemiennikiem częstotliwości?
    Tak. Wyjścia odbiornika podłącza się do wejść kierunku i prędkości przemiennika, a przemiennik konfiguruje się pod typ sygnału.
    Co się dzieje po utracie łączności radiowej?
    Wszystkie wyjścia wracają do położenia neutralnego i ruch się zatrzymuje. Sprawdź to przy uruchomieniu.
    Czy silnik pompy lub suwnicy można podłączyć bezpośrednio do odbiornika?
    Nie. Silniki załącza stycznik, a wyjścia odbiornika służą do obwodu sterowania, cewek zaworów i przemiennika.
    Do czego służą pokrętła?
    Podczas montażu przypisuje się im funkcje dodatkowe według schematu maszyny. Przypisanie uzgodnij z rozdzielaczem lub przemiennikiem.
    Czy nadaje się do pracy na zewnątrz?
    Tak, IP68 oznacza pyłoszczelność i ochronę przed ciągłym zanurzeniem. Antenę odbiornika montuj w otwartym miejscu, nie za metalowymi panelami.

    ES-WRC624 – pilot proporcjonalny z 6 dźwigniami

    6 dźwigni proporcjonalnych, 3 pokrętła i przełącznik, 2,4 GHz, odbiornik 24 V DC, IP68. Prześlij dane rozdzielacza – dopasujemy wyjścia.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
