  • Nowość   Bezprzewodowy pilot do suwnicy | 6 przycisków + START/STOP | 2 prędkości | 315/433 MHz | 24–440 V AC/DC | IP65 | ES-F23-6D
    Nowość   Bezprzewodowy pilot do suwnicy | 6 przycisków + START/STOP | 2 prędkości | 315/433 MHz | 24–440 V AC/DC | IP65 | ES-F23-6D 1
    Nowość   Bezprzewodowy pilot do suwnicy | 6 przycisków + START/STOP | 2 prędkości | 315/433 MHz | 24–440 V AC/DC | IP65 | ES-F23-6D 2
    Nowość   Bezprzewodowy pilot do suwnicy | 6 przycisków + START/STOP | 2 prędkości | 315/433 MHz | 24–440 V AC/DC | IP65 | ES-F23-6D 3

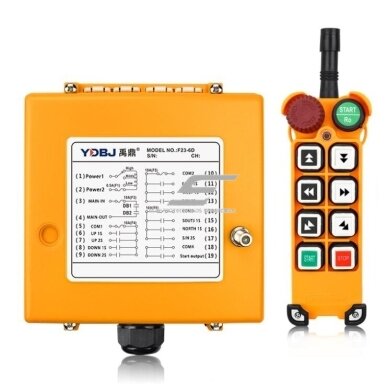

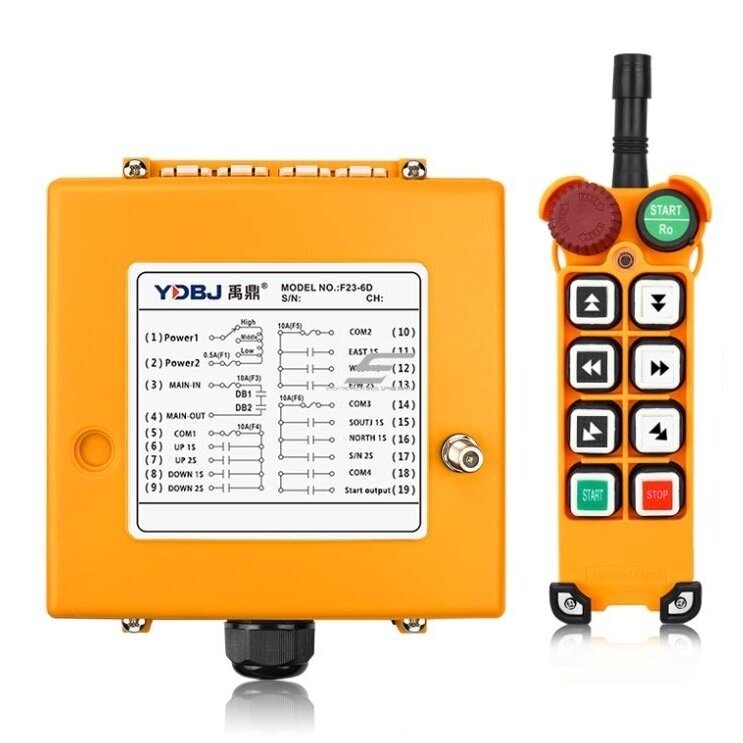

    Bezprzewodowy pilot do suwnicy | 6 przycisków + START/STOP | 2 prędkości | 315/433 MHz | 24–440 V AC/DC | IP65 | ES-F23-6D

    Kod: ES-F23-6D
    Pytanie do produktu
    Cena 336.72 € z VAT
    ( 278.28 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Kompaktowy pilot radiowy z 6 przyciskami dwustopniowymi do trzech osi suwnicy na dwóch prędkościach. Odbiornik 24–440 V AC/DC – wersja wg napięcia sterowania, do ~100 m.

  • Opis

    Bezprzewodowy pilot do suwnicy ES-F23-6D – 6 przycisków, 2 prędkości

    ES-F23-6D to pilot radiowy do sterowania suwnicą z bezpiecznej odległości. Po naciśnięciu przycisku nadajnik wysyła zakodowane polecenie, przekaźniki odbiornika załączają cewki odpowiednich styczników, a silniki przełączają styczniki. Zasięg sterowania – do ~100 m w otwartej przestrzeni.

    Najważniejsze:
    6 przycisków dwustopniowych to dokładnie tyle, ile potrzebuje standardowa suwnica pomostowa: podnoszenie, most i wózek, każdy z prędkością wolną i szybką. Mniej przycisków – mniej pomyłek, a nadajnik jest krótszy niż w 8-przyciskowym ES-F24-8D.
    Przyciski
    6 + START/STOP
    Prędkości
    2
    Radio
    315/433 MHz, do ~100 m
    Odbiornik
    24–440 V AC/DC

    Zasada działania

    Odbiornik montuje się w szafie sterowniczej suwnicy lub obok niej. Wersję zasilania odbiornika dobiera się do napięcia obwodu cewek styczników, a wyjścia przekaźników podłącza się do cewek styczników kierunków i prędkości lub do wejść przemiennika częstotliwości.

    Naciśnięcie START załącza przekaźnik MAIN i stycznik główny KM0. Naciśnięcie grzybkowego wyłącznika awaryjnego STOP lub utrata łączności radiowej musi wyłączyć KM0 i zatrzymać suwnicę – to wymóg EN 60204-32, sprawdź go przy uruchomieniu. Przycisk dwustopniowy: 1. stopień – prędkość wolna, 2. stopień – szybka.

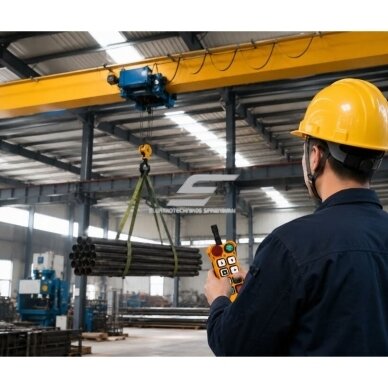

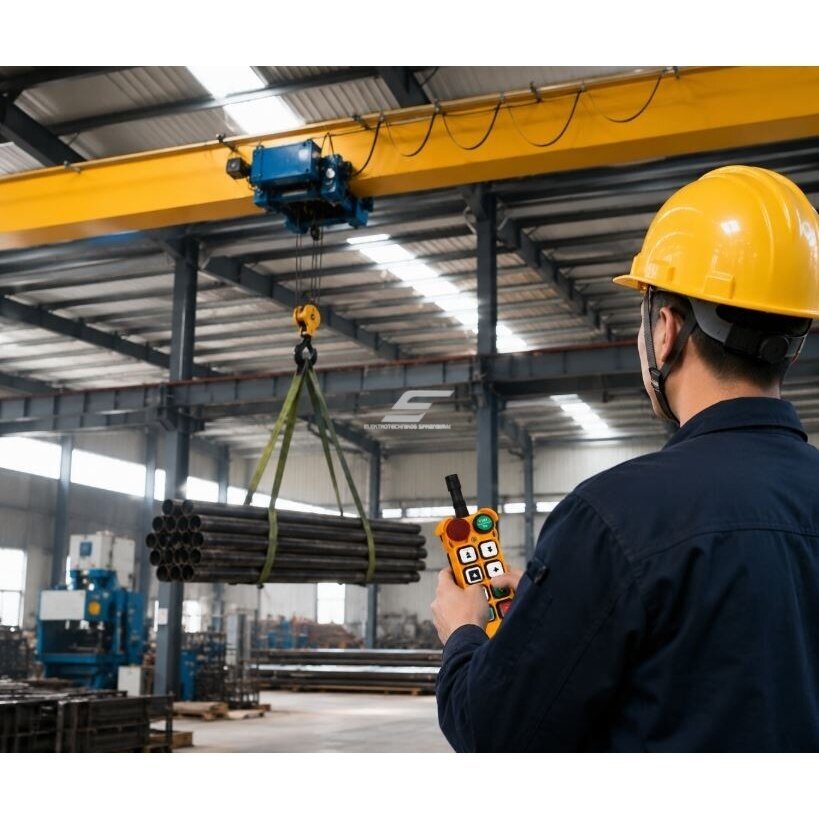

    Operator stoi tam, skąd najlepiej widać ładunek, a nie przy kasecie kablowej. Wolna prędkość pomaga precyzyjnie odłożyć ładunek, szybka oszczędza czas przy przejazdach.

    Dlaczego ES-F23-6D?
    Prosta droga do dwubiegowego sterowania radiowego standardowej suwnicy. Odbiornik dobiera się do istniejącego napięcia sterowania, więc nie trzeba przebudowywać układu suwnicy.

    Specyfikacja techniczna

    Typ produktu Bezprzewodowy pilot do suwnicy (nadajnik + odbiornik)
    Model ES-F23-6D
    Zawartość zestawu Nadajnik, odbiornik

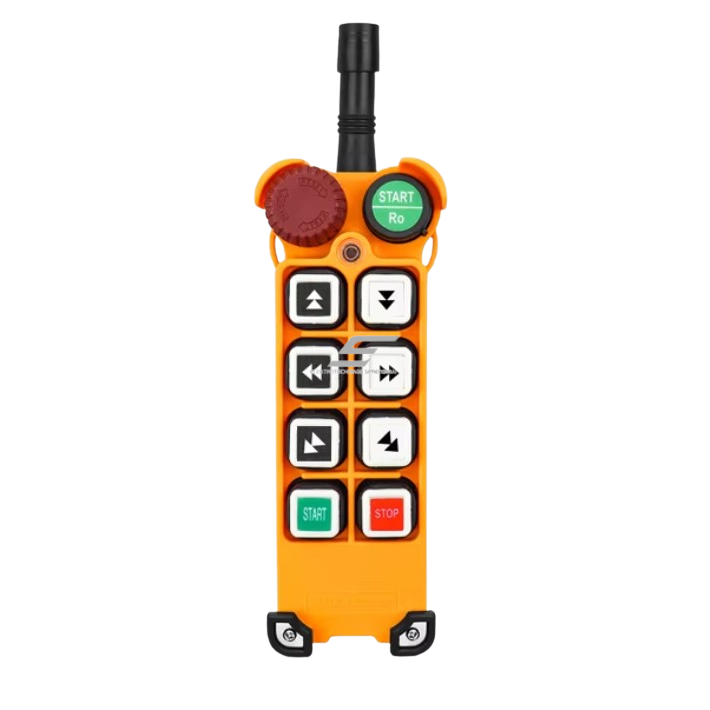

    Przyciski 6 przycisków dwustopniowych; START, grzybkowy STOP
    Prędkości 2 (1. stopień – wolna, 2. stopień – szybka)
    Częstotliwość radiowa 433 MHz (UE) lub 315 MHz – wersja na zamówienie
    Zasięg sterowania do ~100 m w otwartej przestrzeni
    Czułość odbiornika −110 dBm
    Moc nadajnika ≤10 dBm
    Zasilanie odbiornika 24–440 V AC/DC, 50–60 Hz – wersja dobierana do napięcia obwodu sterowania
    Zasilanie nadajnika 2 × AA
    Obudowa Tworzywo ABS
    Stopień ochrony IP65

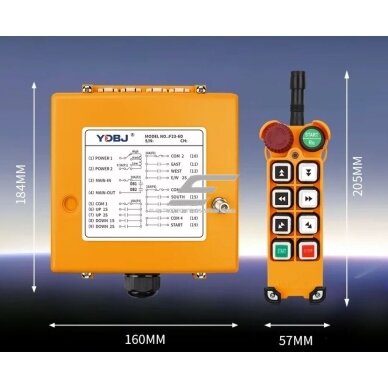

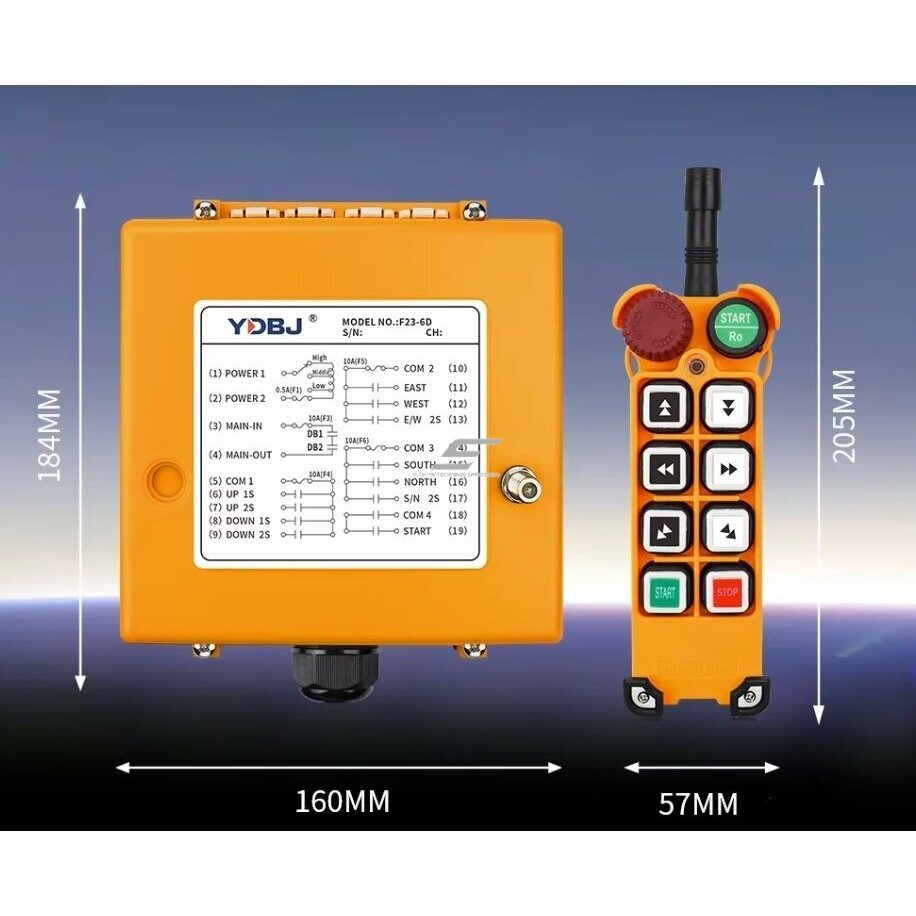

    Wymiary nadajnika 202 × 47 mm
    Wymiary odbiornika 188 × 165 mm
    Zgodność CE

    Główne funkcje

    • Grzybkowy wyłącznik awaryjny STOP – wyłącza stycznik główny KM0 i zatrzymuje wszystkie ruchy
    • START – układ nie załączy się, dopóki operator świadomie go nie uruchomi
    • Przyciski dwustopniowe – 1. stopień dla wolnej, 2. stopień dla szybkiej prędkości
    • 6 przycisków – trzy osie: podnoszenie, most, wózek
    • Wersja 433 MHz – pasmo SRD w UE, czułość odbiornika −110 dBm
    • Odbiornik 24–440 V AC/DC – wersja dobierana do istniejącego obwodu sterowania

    Czym różni się od podobnych modeli?

    • ES-F24-8D – 8 przycisków dwustopniowych – para dodatkowa „1 / 2” do jeszcze jednej funkcji, 433 MHz.
    • ES-Q606 – Również 6 przycisków dwustopniowych, seria LCC Q, wersje odbiornika 12–460 V AC/DC.
    • ES-24-8D – 8 przycisków dwustopniowych, odbiornik 110/220 V AC.

    Gdzie się stosuje?

    • Suwnice pomostowe w halach produkcyjnych
    • Żurawie obrotowe i przyścienne na stanowiskach pracy
    • Suwnice bramowe w magazynach i na placach stali
    • Wciągniki elektryczne i wciągarki
    • Wózki transportowe i platformy szynowe
    • Zastąpienie starych kaset kablowych sterowaniem radiowym

    Zastosowanie według potrzeb

    Dla elektromontera
    Jasna logika: przekaźnik → cewka stycznika, STOP → KM0. Istniejący układ suwnicy zostaje, zmienia się tylko pilot.
    Dla zakładu produkcyjnego
    Operator pracuje z bezpiecznego miejsca i widzi ładunek – mniej uderzeń i przestojów.
    Dla budowy / placu magazynowego
    Obudowa IP65 i sterowanie do ~100 m – nadaje się na zewnątrz i do nieogrzewanych pomieszczeń.

    Praktyczne zastosowanie

    Jeśli w hali pracuje suwnica pomostowa z 2-biegowym silnikiem podnoszenia, przemiennikami częstotliwości mostu i wózka oraz obwodem sterowania 230 V AC, to odbiornik ES-F23-6D zamawia się na 230 V AC, a 6 przycisków steruje wszystkimi trzema osiami na dwóch prędkościach.

    Zalety

    • Przyciski dwustopniowe – precyzyjne odkładanie i szybki przejazd
    • START i grzybkowy STOP – jasna logika uruchamiania i zatrzymania
    • Tylko 6 przycisków – proste dla operatora i szybkie w podłączeniu
    • Odbiornik 24–440 V AC/DC – wersja wg istniejącego napięcia sterowania
    • IP65 – do hali i na plac

    Wady / ograniczenia

    • Wersja 315 MHz zwykle nie jest dozwolona w UE – na rynek UE zamów 433 MHz
    • Brak przycisków dodatkowych – do drugiej wciągarki lub obrotu wybierz ES-F24-8D
    • Przekaźniki służą tylko do obwodu sterowania – styczniki są konieczne
    • 2 prędkości wymagają silnika 2-biegowego lub przemiennika częstotliwości

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przekaźniki odbiornika załączają tylko cewki styczników – prąd silnika płynie przez styczniki, nie przez pilota.
    • Przekaźnik STOP / MAIN włącz w obwód stycznika głównego KM0: STOP i utrata łączności radiowej muszą zatrzymać suwnicę (EN 60204-32).
    • Wyłączniki krańcowe (SQ) i blokadę NC przeciwnych kierunków pozostaw w obwodzie sterowania – pilot ich nie zastępuje.
    • Napięcie zasilania odbiornika musi odpowiadać napięciu obwodu sterowania.
    • Przekaźniki drugiego stopnia podłącz do styczników prędkości szybkiej lub wejść prędkości przemiennika częstotliwości.
    • Przy montażu lub naprawie wyłącz rozłącznik główny i zablokuj go (LOTO).

    Szybki przewodnik wyboru

    6 przycisków
    2 prędkości
    315/433 MHz
    24–440 V AC/DC

    Sprawdź przed zamówieniem:

    • Przy zamówieniu podaj napięcie obwodu sterowania – według niego dobierana jest wersja odbiornika (24–440 V AC/DC).
    • Wybierz wersję częstotliwości i sprawdź, czy jest dozwolona w Twoim kraju (UE – 433 MHz).
    • Czy wystarczą trzy osie, czy potrzebna jest dodatkowa para funkcji.

    FAQ

    Czy odbiornik może bezpośrednio załączać silnik?
    Nie. Przekaźniki odbiornika służą do obwodu sterowania: załączają cewki styczników, a prąd silnika przewodzą styczniki.
    Jakie napięcie zasilania odbiornika wybrać?
    Takie samo jak napięcie obwodu cewek styczników. Odbiornik dostarczany jest w zakresie 24–440 V AC/DC – podaj wersję przy zamówieniu.
    Którą wersję częstotliwości wybrać?
    Na rynek UE – 433 MHz. Wersja 315 MHz jest przeznaczona na inne rynki; sprawdź, czy częstotliwość jest dozwolona w Twoim kraju.
    Co się dzieje po utracie łączności radiowej?
    Zgodnie z EN 60204-32 suwnica musi się zatrzymać: przekaźnik STOP/MAIN wyłącza stycznik główny KM0. Koniecznie sprawdź to przy uruchomieniu.
    Jak działają dwie prędkości?
    Przycisk ma dwa stopnie: lekkie wciśnięcie – prędkość wolna, do końca – szybka. Wymagany jest silnik 2-biegowy lub przemiennik częstotliwości.
    Jakie baterie zasilają nadajnik?
    2 × AA. Trzymaj zapasowe baterie przy suwnicy, aby pilot nie zatrzymał się w połowie zmiany.

    ES-F23-6D – 6 przycisków, 2 prędkości

    Kompaktowy pilot dwubiegowy do standardowej suwnicy z trzema osiami. Przy zamówieniu podaj wersję częstotliwości i napięcie obwodu sterowania.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
