    Bezprzewodowy pilot do suwnicy | 8 przycisków + START/STOP | 2 prędkości | 433 MHz | 24–440 V AC/DC | IP65 | ES-F24-8D

    Kod: ES-F24-8D
    Pytanie do produktu
    Cena 380.17 € z VAT
    ( 314.19 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Pilot radiowy z 8 przyciskami dwustopniowymi do trzech osi suwnicy i jednej pary dodatkowej. 433 MHz, do ~100 m, odbiornik 24–440 V AC/DC – wersja wg napięcia sterowania.

  • Opis

    Bezprzewodowy pilot do suwnicy ES-F24-8D – 8 przycisków, 2 prędkości, 433 MHz

    ES-F24-8D to pilot radiowy do sterowania suwnicą z bezpiecznej odległości. Po naciśnięciu przycisku nadajnik wysyła zakodowane polecenie, przekaźniki odbiornika załączają cewki odpowiednich styczników, a silniki przełączają styczniki. Zasięg sterowania – do ~100 m w otwartej przestrzeni.

    Najważniejsze:
    8 przycisków dwustopniowych obsługuje trzy osie suwnicy – podnoszenie, most i wózek – oraz jedną parę dodatkową „1 / 2”. Wersję odbiornika dobiera się do napięcia obwodu sterowania od 24 do 440 V AC/DC, więc pilot pasuje do większości istniejących układów suwnic.
    Przyciski
    8 + START/STOP
    Prędkości
    2
    Radio
    433 MHz, do ~100 m
    Odbiornik
    24–440 V AC/DC

    Zasada działania

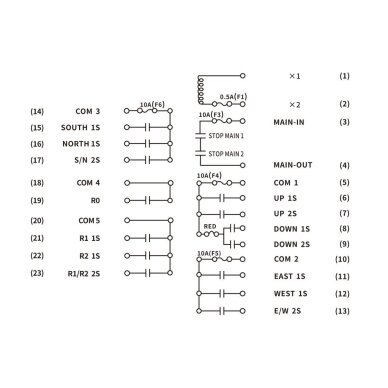

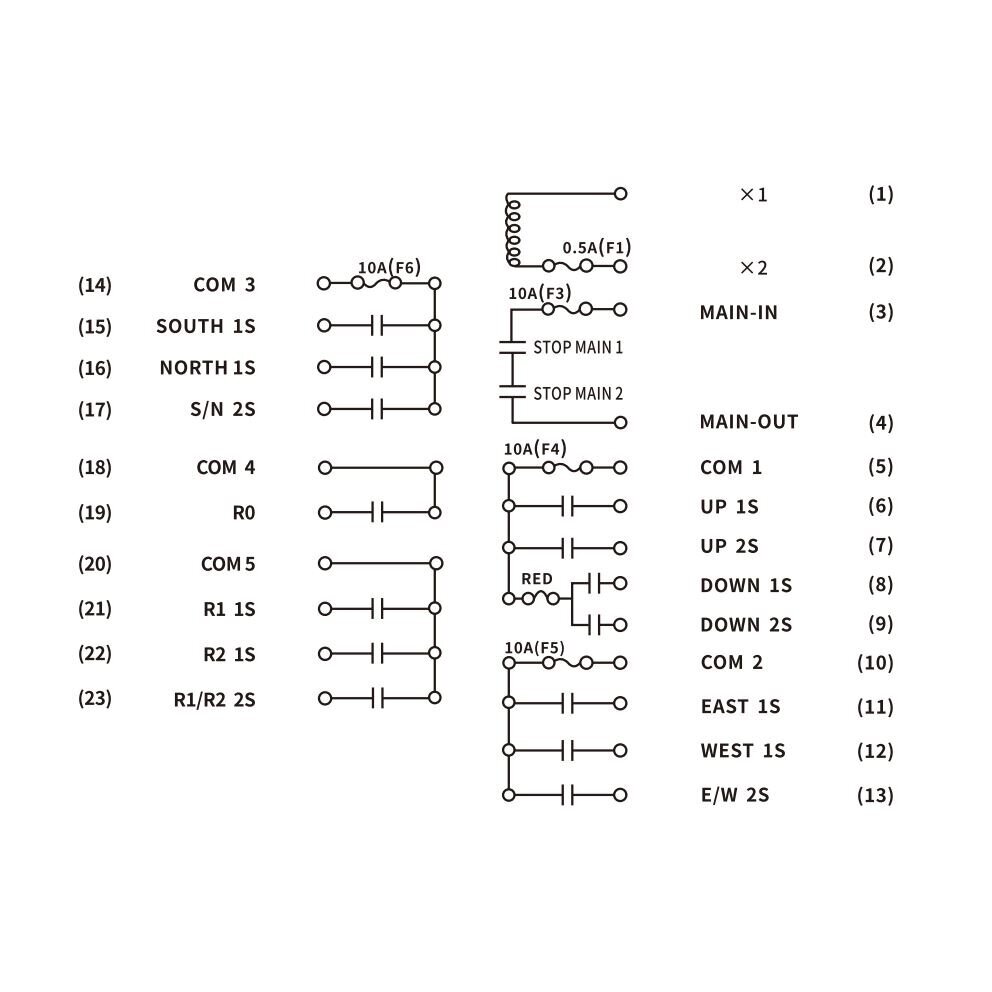

    Odbiornik montuje się w szafie sterowniczej suwnicy lub obok niej. Wersję zasilania odbiornika dobiera się do napięcia obwodu cewek styczników, a wyjścia przekaźników podłącza się do cewek styczników kierunków i prędkości lub do wejść przemiennika częstotliwości.

    Naciśnięcie START załącza przekaźnik MAIN i stycznik główny KM0. Naciśnięcie grzybkowego wyłącznika awaryjnego STOP lub utrata łączności radiowej musi wyłączyć KM0 i zatrzymać suwnicę – to wymóg EN 60204-32, sprawdź go przy uruchomieniu. Przycisk dwustopniowy: 1. stopień – prędkość wolna, 2. stopień – szybka.

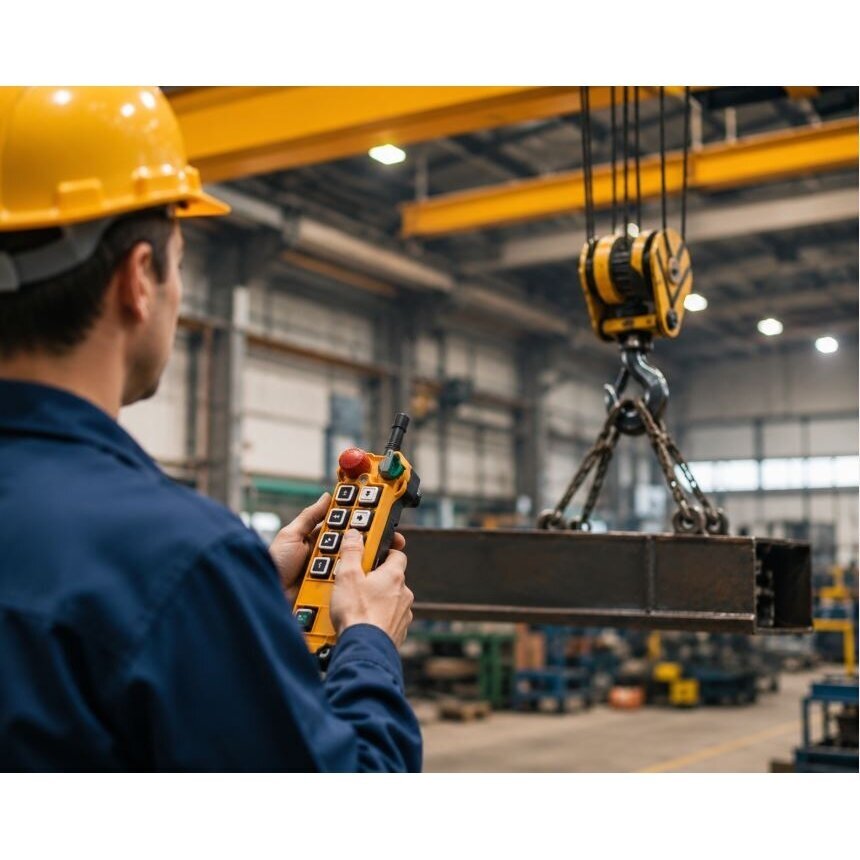

    Operator stoi tam, skąd najlepiej widać ładunek, a nie przy kasecie kablowej. Wolna prędkość pomaga precyzyjnie odłożyć ładunek, szybka oszczędza czas przy przejazdach.

    Dlaczego ES-F24-8D?
    Jeden pilot do trzech ruchów suwnicy na dwóch prędkościach i jeszcze jednej funkcji. Odbiornik dobiera się do istniejącego napięcia sterowania, więc nie trzeba przebudowywać układu suwnicy.

    Specyfikacja techniczna

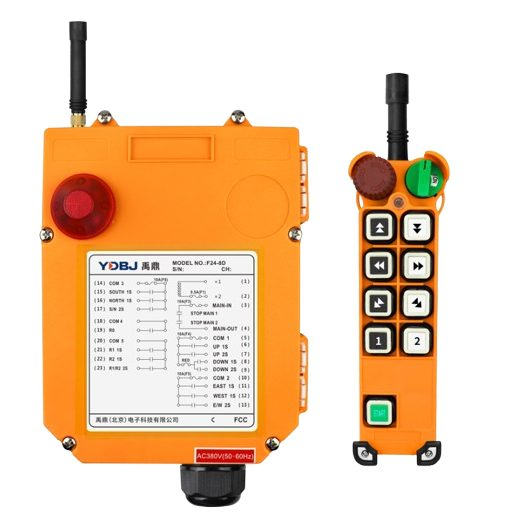

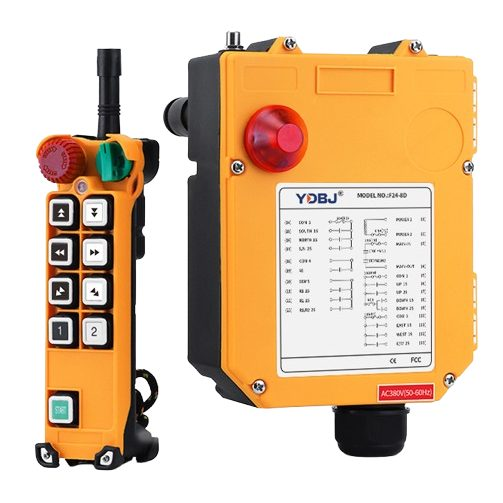

    Typ produktu Bezprzewodowy pilot do suwnicy (nadajnik + odbiornik)
    Model ES-F24-8D
    Zawartość zestawu Nadajnik, odbiornik

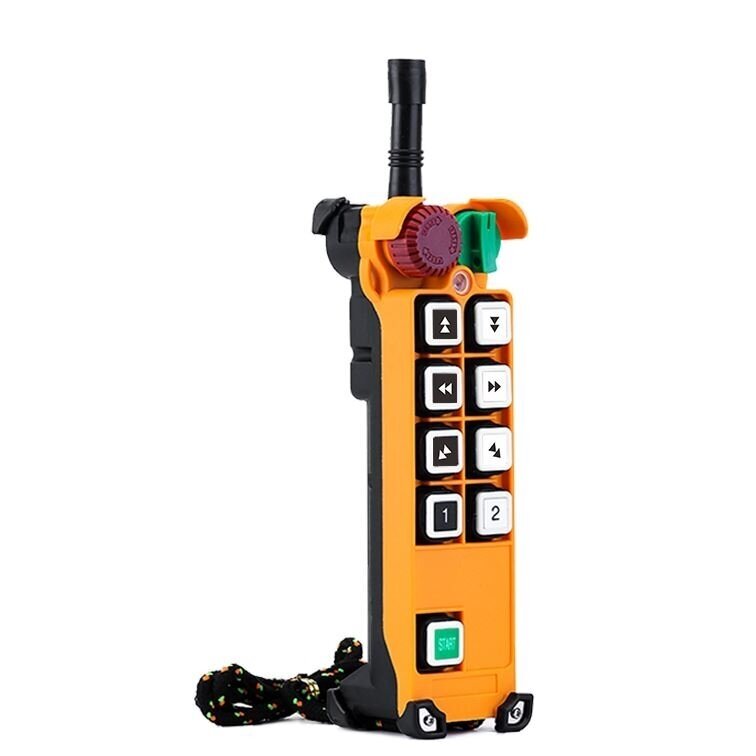

    Przyciski 8 przycisków dwustopniowych: góra, dół, wschód, zachód, północ, południe, 1, 2; START, grzybkowy STOP
    Prędkości 2 (1. stopień – wolna, 2. stopień – szybka)
    Częstotliwość radiowa 433 MHz
    Zasięg sterowania do ~100 m w otwartej przestrzeni
    Czułość odbiornika −110 dBm
    Moc nadajnika ≤10 dBm
    Zasilanie odbiornika 24–440 V AC/DC, 50–60 Hz – wersja dobierana do napięcia obwodu sterowania
    Zasilanie nadajnika 2 × AA
    Obudowa Wzmocnione tworzywo ABS
    Stopień ochrony IP65
    Wymiary nadajnika 235 × 47 mm
    Wymiary odbiornika 323 × 155 mm
    Zgodność CE

    Główne funkcje

    • Grzybkowy wyłącznik awaryjny STOP – wyłącza stycznik główny KM0 i zatrzymuje wszystkie ruchy
    • START – układ nie załączy się, dopóki operator świadomie go nie uruchomi
    • Przyciski dwustopniowe – 1. stopień dla wolnej, 2. stopień dla szybkiej prędkości
    • Przyciski 1 i 2 – para dodatkowa do drugiej wciągarki, obrotu lub innego mechanizmu
    • Radio 433 MHz – pasmo SRD w UE, czułość odbiornika −110 dBm
    • Odbiornik 24–440 V AC/DC – wersja dobierana do istniejącego obwodu sterowania

    Czym różni się od podobnych modeli?

    • ES-24-8D – Również 8 przycisków dwustopniowych, ale odbiornik 110/220 V AC i inna wersja częstotliwości.
    • ES-F23-6D – 6 przycisków dwustopniowych – gdy wystarczą trzy osie bez pary dodatkowej.
    • ES-24-12D – 12 przycisków dwustopniowych – gdy potrzeba więcej funkcji dodatkowych.

    Gdzie się stosuje?

    • Suwnice pomostowe w halach produkcyjnych
    • Żurawie obrotowe i przyścienne na stanowiskach pracy
    • Suwnice bramowe w magazynach i na placach stali
    • Wciągniki elektryczne i wciągarki
    • Wózki transportowe i platformy szynowe
    • Zastąpienie starych kaset kablowych sterowaniem radiowym

    Zastosowanie według potrzeb

    Dla elektromontera
    Jasna logika: przekaźnik → cewka stycznika, STOP → KM0. Istniejący układ suwnicy zostaje, zmienia się tylko pilot.
    Dla zakładu produkcyjnego
    Operator pracuje z bezpiecznego miejsca i widzi ładunek – mniej uderzeń i przestojów.
    Dla budowy / placu magazynowego
    Obudowa IP65 i sterowanie do ~100 m – nadaje się na zewnątrz i do nieogrzewanych pomieszczeń.

    Praktyczne zastosowanie

    Jeśli suwnica pomostowa ma 2-biegowy silnik podnoszenia, a most i wózek pracują na przemiennikach częstotliwości z dwoma wejściami prędkości, to 6 przycisków ES-F24-8D steruje trzema osiami na dwóch prędkościach, a przyciski 1 i 2 – np. napędem obrotu haka.

    Zalety

    • Przyciski dwustopniowe – precyzyjne odkładanie i szybki przejazd
    • START i grzybkowy STOP – jasna logika uruchamiania i zatrzymania
    • 433 MHz – pasmo SRD w UE
    • Odbiornik 24–440 V AC/DC – wersja wg istniejącego napięcia sterowania
    • IP65 i wzmocniona obudowa ABS – do hali i na plac

    Wady / ograniczenia

    • Przekaźniki służą tylko do obwodu sterowania – styczniki są konieczne
    • 2 prędkości wymagają silnika 2-biegowego lub przemiennika częstotliwości
    • Zasięg do ~100 m w otwartej przestrzeni – konstrukcje stalowe go zmniejszają
    • Tylko jedna para dodatkowa – więcej funkcji ma ES-24-12D

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przekaźniki odbiornika załączają tylko cewki styczników – prąd silnika płynie przez styczniki, nie przez pilota.
    • Przekaźnik STOP / MAIN włącz w obwód stycznika głównego KM0: STOP i utrata łączności radiowej muszą zatrzymać suwnicę (EN 60204-32).
    • Wyłączniki krańcowe (SQ) i blokadę NC przeciwnych kierunków pozostaw w obwodzie sterowania – pilot ich nie zastępuje.
    • Napięcie zasilania odbiornika musi odpowiadać napięciu obwodu sterowania.
    • Przekaźniki drugiego stopnia podłącz do styczników prędkości szybkiej lub wejść prędkości przemiennika częstotliwości.
    • Przy montażu lub naprawie wyłącz rozłącznik główny i zablokuj go (LOTO).

    Szybki przewodnik wyboru

    8 przycisków
    2 prędkości
    433 MHz
    24–440 V AC/DC

    Sprawdź przed zamówieniem:

    • Przy zamówieniu podaj napięcie obwodu sterowania – według niego dobierana jest wersja odbiornika (24–440 V AC/DC).
    • Sprawdź, czy częstotliwość 433 MHz jest dozwolona w Twoim kraju.
    • Ilu kierunków i funkcji potrzebujesz: 3 osie i 1 para dodatkowa czy więcej.

    FAQ

    Czy odbiornik może bezpośrednio załączać silnik?
    Nie. Przekaźniki odbiornika służą do obwodu sterowania: załączają cewki styczników, a prąd silnika przewodzą styczniki.
    Jakie napięcie zasilania odbiornika wybrać?
    Takie samo jak napięcie obwodu cewek styczników. Odbiornik dostarczany jest w zakresie 24–440 V AC/DC – podaj wersję przy zamówieniu.
    Na jakiej częstotliwości pracuje pilot?
    433 MHz – pasmo SRD stosowane w UE. Przed użyciem sprawdź jednak lokalne wymagania.
    Co się dzieje po utracie łączności radiowej?
    Zgodnie z EN 60204-32 suwnica musi się zatrzymać: przekaźnik STOP/MAIN wyłącza stycznik główny KM0. Koniecznie sprawdź to przy uruchomieniu.
    Jak działają dwie prędkości?
    Przycisk ma dwa stopnie: lekkie wciśnięcie – prędkość wolna, do końca – szybka. Wymagany jest silnik 2-biegowy lub przemiennik częstotliwości.
    Jakie baterie zasilają nadajnik?
    2 × AA. Trzymaj zapasowe baterie przy suwnicy, aby pilot nie zatrzymał się w połowie zmiany.

    ES-F24-8D – 8 przycisków, 2 prędkości, 433 MHz

    Pilot do suwnic z trzema osiami, dwiema prędkościami i jedną funkcją dodatkową. Przy zamówieniu podaj napięcie obwodu sterowania.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
