  • Nowość   Bezprzewodowy pilot do suwnicy | 2 przyciski + START, klucz magnetyczny | 1 prędkość | 24–440 V AC/DC | IP65 | EL-F21-2S-TX
    Nowość   Bezprzewodowy pilot do suwnicy | 2 przyciski + START, klucz magnetyczny | 1 prędkość | 24–440 V AC/DC | IP65 | EL-F21-2S-TX 1
    Nowość   Bezprzewodowy pilot do suwnicy | 2 przyciski + START, klucz magnetyczny | 1 prędkość | 24–440 V AC/DC | IP65 | EL-F21-2S-TX 2
    Nowość   Bezprzewodowy pilot do suwnicy | 2 przyciski + START, klucz magnetyczny | 1 prędkość | 24–440 V AC/DC | IP65 | EL-F21-2S-TX 3

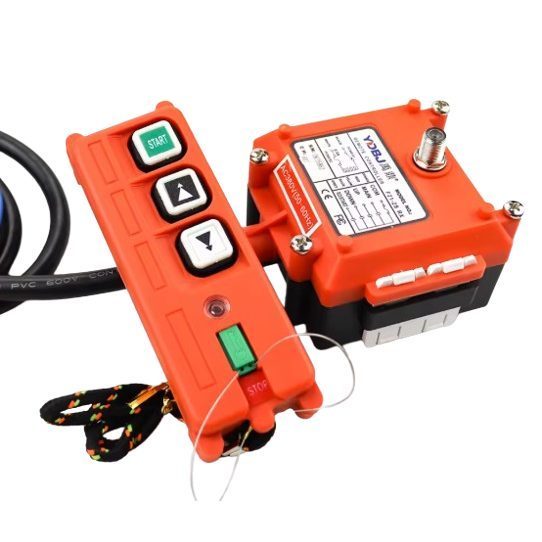

    Bezprzewodowy pilot do suwnicy | 2 przyciski + START, klucz magnetyczny | 1 prędkość | 24–440 V AC/DC | IP65 | EL-F21-2S-TX

    Kod: EL-F21-2S-TX
    Pytanie do produktu
    Cena 93.17 € z VAT
    ( 77.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Kompaktowy pilot radiowy na jedną oś: ▲, ▼, START i magnetyczny klucz bezpieczeństwa w nadajniku 130×45 mm. Odbiornik 24–440 V AC/DC, IP65 – do podnoszenia lub wciągarki bez wózka.

  • Opis

    Pilot radiowy do wciągnika EL-F21-2S-TX – ▲ / ▼ + START, odbiornik 24–440 V AC/DC

    EL-F21-2S-TX to najprostszy pilot radiowy do jednej osi ruchu: podnoszenia i opuszczania. Polecenie nadajnika trafia drogą radiową do odbiornika, którego przekaźniki załączają cewkę stycznika podnoszenia lub opuszczania.

    Najważniejsze:
    Gdy mechanizm ma tylko jeden ruch, pilot z 6 lub 10 przyciskami jest zbędny. Trzy przyciski i magnetyczny klucz bezpieczeństwa to mniej błędów i mniejszy nadajnik, a uniwersalny odbiornik pasuje do każdego obwodu sterowania 24–440 V AC/DC.
    Przyciski
    ▲ + ▼ + START
    Prędkości
    1
    Zasięg
    do ~100 m
    Odbiornik
    24–440 V AC/DC

    Zasada działania

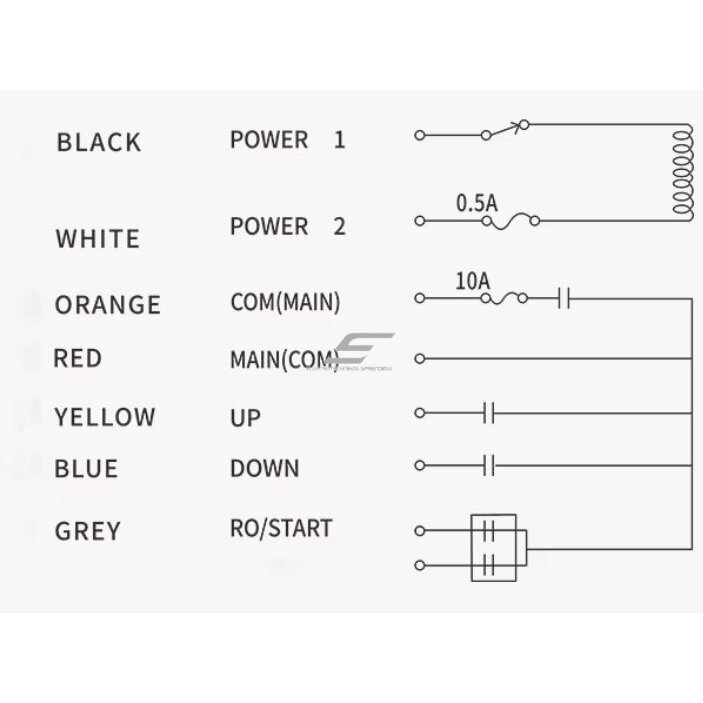

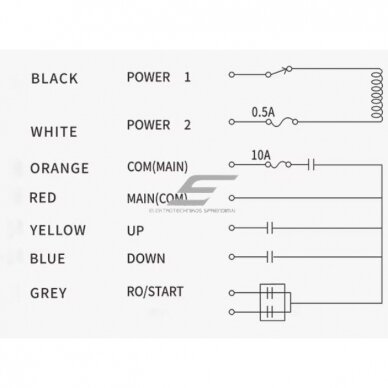

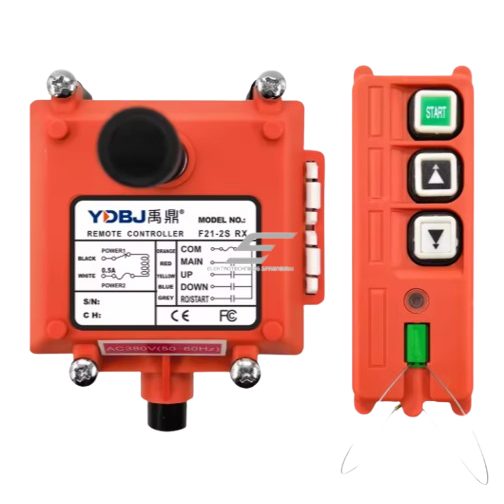

    Odbiornik IP65 mocuje się przy wciągniku lub wciągarce i zasila napięciem obwodu sterowania (24–440 V AC/DC). Dwa przekaźniki kierunków podłącza się w obwody cewek styczników podnoszenia i opuszczania, przekaźnik MAIN – w obwód KM0.

    START załącza przekaźnik MAIN. Dopóki wciśnięty jest ▲ lub ▼, załączony jest odpowiedni przekaźnik. Zdjęcie klucza magnetycznego wyłącza nadajnik, a po utracie łączności odbiornik musi wyłączyć przekaźnik MAIN. Nadajnik kontroluje napięcie baterii i wyłącza się przy jego spadku.

    Operator podnosi ładunek, stojąc tam, skąd najlepiej widać hak, a nie przy przewodzie. Klucz pozwala szybko wyłączyć pilot i chroni przed użyciem przez osoby postronne.

    Dlaczego EL-F21-2S-TX?
    Najmniejszy pilot tej serii do jednej osi, z uniwersalnym odbiornikiem i IP65. Nadaje się do wymiany 2-przyciskowej kasety lub sterowania wciągarką z odległości.

    Dane techniczne

    Typ produktu Bezprzewodowy pilot do suwnicy (nadajnik + odbiornik)
    Model EL-F21-2S-TX
    Zestaw 1 nadajnik + 1 odbiornik
    Przyciski ▲, ▼ + START
    Wyłączenie awaryjne magnetyczny klucz bezpieczeństwa
    Prędkości 1 (przyciski jednobiegowe)
    Zasięg sterowania do ~100 m w otwartej przestrzeni
    Zasilanie odbiornika 24–440 V AC/DC
    Czułość odbiornika −110 dBm
    Moc nadajnika ≤10 dBm
    Zasilanie nadajnika bateria, kontrola napięcia z automatycznym wyłączeniem
    Obudowa nadajnika wzmocniony ABS
    Stopień ochrony odbiornik IP65
    Wymiary nadajnika 130×45 mm

    Główne funkcje

    • Przyciski ▲ / ▼ – podnoszenie i opuszczanie
    • START – stycznik główny załącza się świadomym działaniem
    • Magnetyczny klucz bezpieczeństwa – szybkie wyłączenie nadajnika, ochrona przed osobami postronnymi
    • Kontrola baterii – nadajnik wyłącza się przy niskim napięciu
    • Odbiornik 24–440 V AC/DC, IP65 – montaż na mechanizmie
    • Nadajnik 130×45 mm – mieści się w kieszeni

    Czym różni się od podobnych modeli?

    • ES-F21-2S+ – Również 2 przyciski kierunków, ale z grzybkowym przyciskiem STOP.
    • ES-ML-K2 – 2 przyciski, 868 MHz, odbiornik 230 V AC, IP66 – gdy obwód sterowania ma 230 V AC.
    • LCC-202 – 2 przyciski dwustopniowe – do podnoszenia z 2 prędkościami.
    • ES-F21-E1-TX – 6 przycisków kierunków + START/STOP – do suwnicy 3-osiowej.

    Gdzie się stosuje?

    • Wciągniki elektryczne bez wózka
    • Wciągarki budowlane
    • Dźwigi towarowe w magazynach i gospodarstwach
    • Małe belki podnośnikowe w warsztatach
    • Wymiana 2-przyciskowej kasety przewodowej

    Zastosowanie według potrzeb

    Dla elektryka
    Tylko dwa przekaźniki kierunków i MAIN – szybkie podłączenie; uniwersalny odbiornik pasuje do cewek 24 V, 230 V lub 400 V.
    Dla zakładu produkcyjnego
    Podnoszenie z dogodnego miejsca bez przewodu kasety; klucz ogranicza użycie do przeszkolonych pracowników.
    Na budowę / do magazynu
    Wciągarka lub dźwig sterowane do ~100 m w otwartej przestrzeni, odbiornik IP65 znosi warunki zewnętrzne.

    Praktyczne zastosowanie

    Jeżeli na budowie wciągarka ze stycznikami 230 V AC jest sterowana kasetą przewodową, to odbiornik zasila się napięciem 230 V AC, przekaźniki ▲ i ▼ podłącza w obwody cewek podnoszenia i opuszczania z blokadą NC, a przekaźnik MAIN – w KM0. Górny wyłącznik krańcowy pozostaje w obwodzie.

    Zalety

    • Tylko potrzebne przyciski – mniej błędów
    • Magnetyczny klucz bezpieczeństwa
    • Kontrola napięcia baterii
    • Uniwersalny odbiornik 24–440 V AC/DC, IP65
    • Kompaktowy nadajnik 130×45 mm

    Wady / ograniczenia

    • Tylko jedna oś – do mostu i wózka wybierz ES-F21-E1-TX.
    • Brak grzybkowego przycisku STOP – jeśli jest wymagany, wybierz ES-F21-2S+.
    • 1 prędkość – do podnoszenia 2-biegowego LCC-202 z silnikiem 2-biegowym lub falownikiem.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przekaźniki odbiornika załączają cewki styczników, a nie silnik bezpośrednio – styki przekaźników są tylko do obwodu sterowania.
    • Napięcie zasilania odbiornika musi być równe napięciu obwodu sterowania (cewek); zakres 24–440 V AC/DC.
    • Przekaźnik STOP / MAIN podłącza się tak, aby wyłączał stycznik główny KM0. Utrata łączności musi zatrzymać suwnicę (EN 60204-32) – sprawdź przy uruchomieniu.
    • Wyłączniki krańcowe (SQ) i blokada NC przeciwnych kierunków pozostają w obwodzie – pilot radiowy ich nie zastępuje.
    • Przy naprawie suwnicy – LOTO na wyłączniku głównym. Wyłącznik awaryjny nie jest odłączeniem od sieci.
    • Przy uruchomieniu sprawdź, czy po zdjęciu klucza magnetycznego lub wyłączeniu nadajnika odbiornik wyłącza przekaźnik MAIN i ruch ustaje.

    Szybki przewodnik wyboru

    ▲ / ▼ + START
    Klucz magnetyczny
    24–440 V AC/DC
    Odbiornik IP65

    Sprawdź przed zamówieniem:

    • Napięcie cewek styczników mieści się w 24–440 V AC/DC i jest równe zasilaniu odbiornika.
    • Częstotliwość radiowa zestawu (pasma SRD w UE – 433 / 868 MHz) – sprawdź, czy częstotliwość jest dozwolona w Twoim kraju.
    • Czy mechanizmowi wystarczy 1 oś i 1 prędkość oraz czy klucz zamiast grzybkowego STOP jest dopuszczalny.

    FAQ

    Czy odbiornik można podłączyć bezpośrednio do silnika?
    Nie. Przekaźniki odbiornika sterują cewkami styczników, a silnik załączają styczniki – tak samo jak przy kasecie przewodowej.
    Co się dzieje po utracie łączności radiowej?
    Odbiornik musi wyłączyć przekaźnik MAIN i stycznik główny – suwnica się zatrzymuje (EN 60204-32). Sprawdź przy uruchomieniu: wyłącz nadajnik w trakcie ruchu.
    Jakie napięcie sterowania można stosować?
    Odbiornik zasilany jest napięciem 24–440 V AC/DC, więc pasuje do obwodów 24 V, 48 V, 110 V, 230 V lub 400 V. Zasilanie odbiornika musi być równe napięciu cewek.

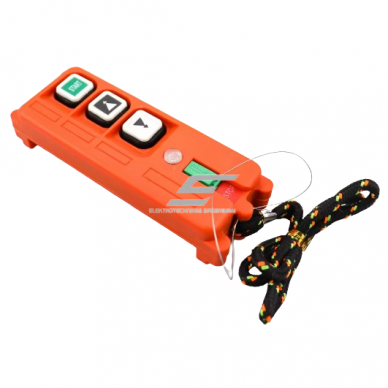

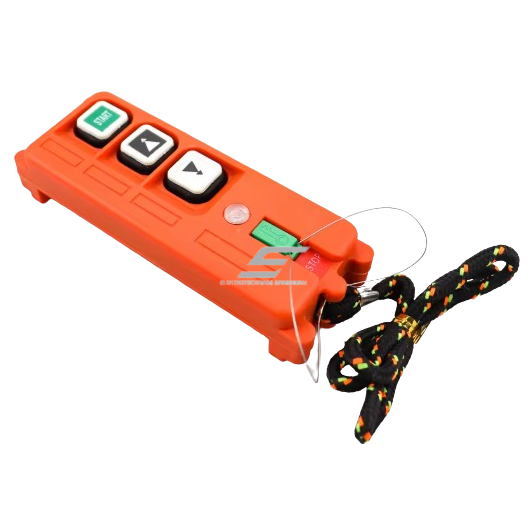

    Jak działa klucz magnetyczny?
    Klucz znajduje się w dolnej części nadajnika; jego zdjęcie wyłącza nadajnik. Pozwala to szybko przerwać pracę i uniemożliwia użycie pilota osobom postronnym.
    Czy można sterować suwnicą z wózkiem?
    Nie – pilot ma tylko ▲ i ▼. Do suwnicy 3-osiowej potrzebny jest ES-F21-E1-TX lub F21-E1B-TX.
    Co się dzieje przy rozładowaniu baterii?
    Nadajnik kontroluje napięcie baterii i wyłącza się przy jego spadku; po utracie sygnału odbiornik musi wyłączyć przekaźnik MAIN.

    EL-F21-2S-TX – jednoosiowy pilot z kluczem magnetycznym

    ▲, ▼ i START w kompaktowym nadajniku, magnetyczny klucz bezpieczeństwa i odbiornik IP65 24–440 V AC/DC. Do podnoszenia lub wciągarki bez złożonego układu.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
