    Bezprzewodowy pilot do suwnicy | 6 przycisków + START/STOP | 2 prędkości | 420–450 MHz | 12–460 V AC/DC | IP65 | ES-Q606

    Kod: ES-Q606
    Pytanie do produktu
    Cena 375.27 € z VAT
    ( 310.14 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

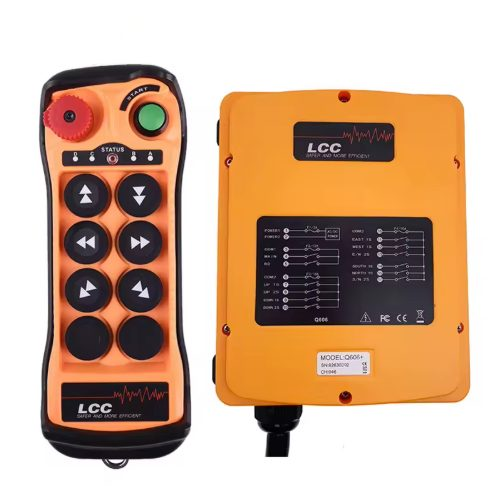

    Pilot radiowy serii LCC Q z 6 przyciskami dwustopniowymi do trzech osi suwnicy. Odbiornik w 4 wersjach zasilania od 12 do 460 V AC/DC, z anteną wewnętrzną lub zewnętrzną.

  • Opis

    Bezprzewodowy pilot do suwnicy ES-Q606 – 6 przycisków, 2 prędkości

    ES-Q606 to pilot radiowy do sterowania suwnicą z bezpiecznej odległości. Po naciśnięciu przycisku nadajnik wysyła zakodowane polecenie, przekaźniki odbiornika załączają cewki odpowiednich styczników, a silniki przełączają styczniki. Zasięg sterowania – co najmniej 100 m w otwartej przestrzeni.

    Najważniejsze:
    6 przycisków dwustopniowych steruje trzema osiami suwnicy na prędkości wolnej i szybkiej. Mocną stroną zestawu jest wybór odbiornika: cztery wersje zasilania od 12 do 460 V AC/DC i antena zewnętrzna, gdy odbiornik stoi w stalowej szafie.
    Przyciski
    6 + START/STOP
    Prędkości
    2
    Radio
    UHF 420–450 MHz, ≥100 m
    Odbiornik
    12–460 V AC/DC, 4 wersje

    Zasada działania

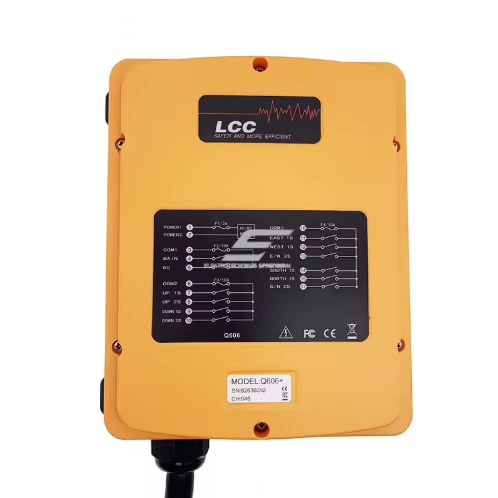

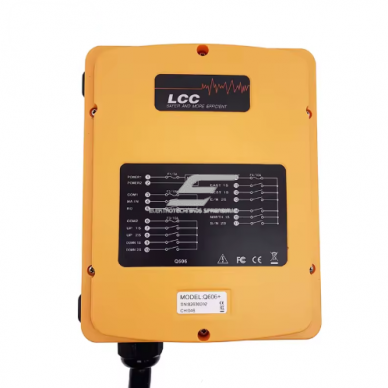

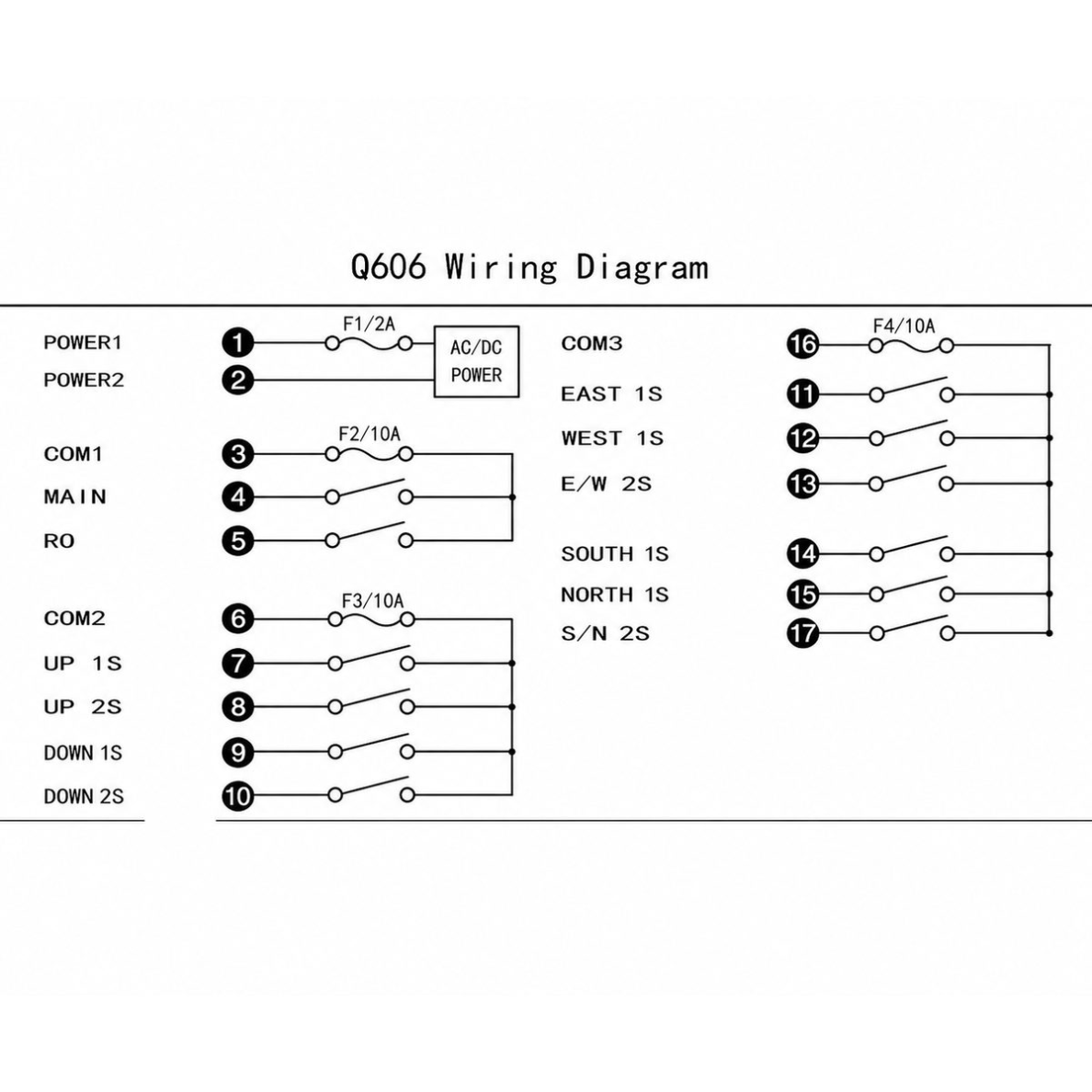

    Odbiornik montuje się w szafie sterowniczej suwnicy lub obok niej. Wersję zasilania odbiornika dobiera się do napięcia obwodu cewek styczników, a wyjścia przekaźników podłącza się do cewek styczników kierunków i prędkości lub do wejść przemiennika częstotliwości.

    Naciśnięcie START załącza przekaźnik MAIN i stycznik główny KM0. Naciśnięcie grzybkowego wyłącznika awaryjnego STOP lub utrata łączności radiowej musi wyłączyć KM0 i zatrzymać suwnicę – to wymóg EN 60204-32, sprawdź go przy uruchomieniu. Przycisk dwustopniowy: 1. stopień – prędkość wolna, 2. stopień – szybka.

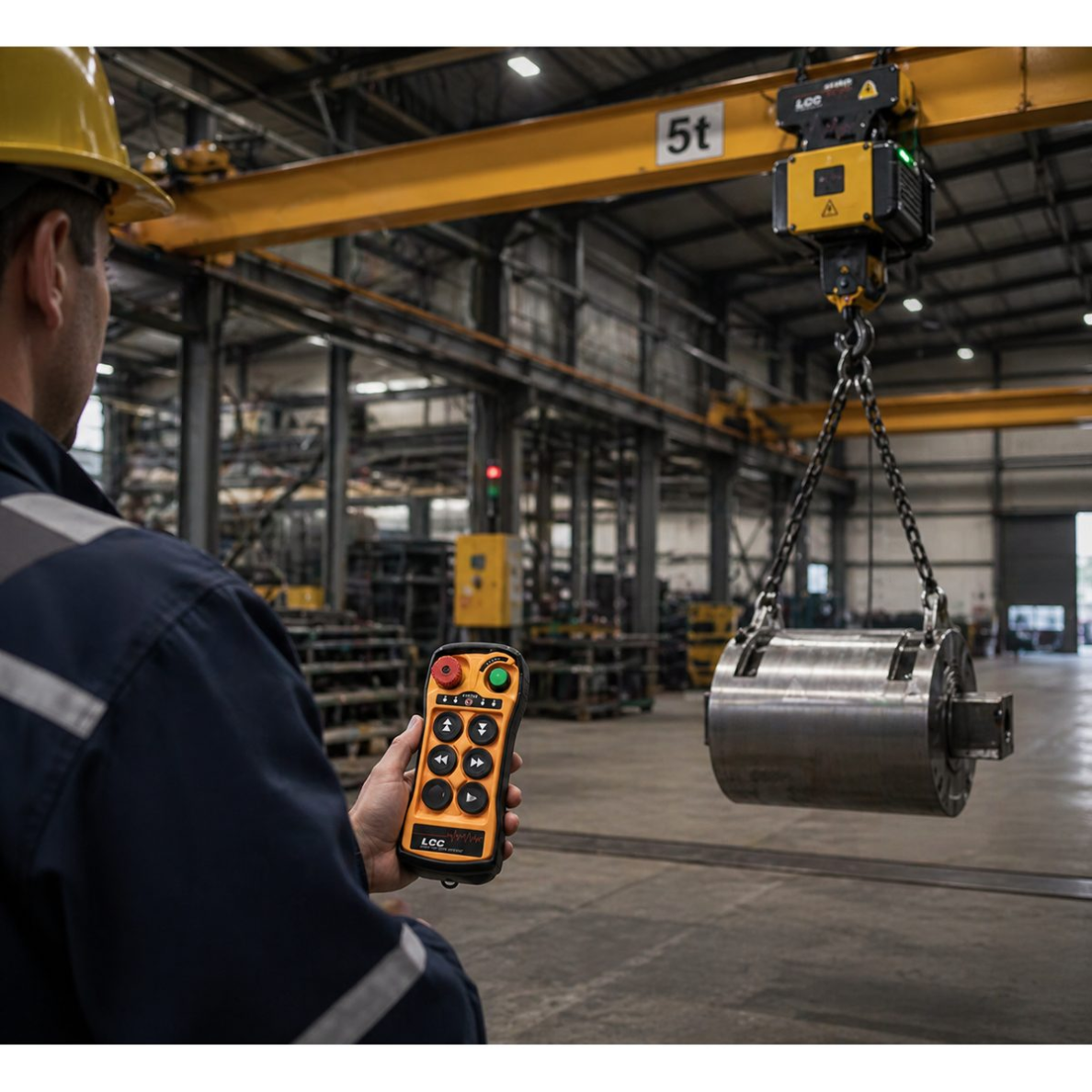

    Operator stoi tam, skąd najlepiej widać ładunek, a nie przy kasecie kablowej. Wolna prędkość pomaga precyzyjnie odłożyć ładunek, szybka oszczędza czas przy przejazdach.

    Dlaczego ES-Q606?
    Ten sam typ pilota pasuje do obwodów 24 V i 400 V – zmienia się tylko wersja odbiornika. Wygodne, gdy w zakładzie są różne suwnice, a operatorzy mają mieć jednakowe piloty.

    Specyfikacja techniczna

    Typ produktu Bezprzewodowy pilot do suwnicy (nadajnik + odbiornik)
    Model ES-Q606
    Zawartość zestawu Nadajnik, odbiornik
    Przyciski 6 przycisków dwustopniowych; START, grzybkowy STOP
    Prędkości 2 (1. stopień – wolna, 2. stopień – szybka)
    Częstotliwość radiowa UHF 420–450 MHz (UE – pasmo 433 MHz)
    Zasięg sterowania ≥100 m w otwartej przestrzeni; z anteną zewnętrzną odbiornika – większy
    Antena odbiornika Wewnętrzna lub zewnętrzna
    Zasilanie odbiornika 12–24 V, 24–48 V, 24–264 V lub 110–460 V AC/DC – wersja dobierana do napięcia obwodu sterowania
    Stopień ochrony IP65
    Temperatura pracy −35…+40 °C

    Główne funkcje

    • Grzybkowy wyłącznik awaryjny STOP – wyłącza stycznik główny KM0 i zatrzymuje wszystkie ruchy
    • START – układ nie załączy się, dopóki operator świadomie go nie uruchomi
    • Przyciski dwustopniowe – 1. stopień dla wolnej, 2. stopień dla szybkiej prędkości
    • 4 wersje zasilania odbiornika – od 12 do 460 V AC/DC, także do sterowania niskonapięciowego
    • Możliwość anteny zewnętrznej – gdy odbiornik jest zamontowany w stalowej szafie
    • UHF 420–450 MHz – zakres obejmuje pasmo 433 MHz stosowane w UE

    Czym różni się od podobnych modeli?

    • ES-F23-6D – Również 6 przycisków dwustopniowych, YDBJ F23, odbiornik 24–440 V AC/DC, do ~100 m.
    • LCC-202 – Ta sama seria LCC Q, ale 2 przyciski – do jednej osi, np. wciągnika.
    • ES-F24-8D – 8 przycisków dwustopniowych – para dodatkowa do jeszcze jednej funkcji, 433 MHz.

    Gdzie się stosuje?

    • Suwnice pomostowe w halach produkcyjnych
    • Żurawie obrotowe i przyścienne na stanowiskach pracy
    • Suwnice bramowe w magazynach i na placach stali
    • Wciągniki elektryczne i wciągarki
    • Wózki transportowe i platformy szynowe
    • Zastąpienie starych kaset kablowych sterowaniem radiowym

    Zastosowanie według potrzeb

    Dla elektromontera
    Jasna logika: przekaźnik → cewka stycznika, STOP → KM0. Istniejący układ suwnicy zostaje, zmienia się tylko pilot.
    Dla zakładu produkcyjnego
    Operator pracuje z bezpiecznego miejsca i widzi ładunek – mniej uderzeń i przestojów.
    Dla budowy / placu magazynowego
    Obudowa IP65 i sterowanie ≥100 m – nadaje się na zewnątrz i do nieogrzewanych pomieszczeń.

    Praktyczne zastosowanie

    Jeśli obwód sterowania suwnicy pomostowej ma 24 V AC, a odbiornik montuje się w zamkniętej stalowej szafie, to ES-Q606 zamawia się z odbiornikiem 24–48 V i anteną zewnętrzną, a 6 przycisków podłącza się do styczników prędkości podnoszenia, mostu i wózka lub do przemienników.

    Zalety

    • Przyciski dwustopniowe – precyzyjne odkładanie i szybki przejazd
    • START i grzybkowy STOP – jasna logika uruchamiania i zatrzymania
    • Zasilanie odbiornika od 12 do 460 V AC/DC – także do sterowania niskonapięciowego
    • Antena wewnętrzna lub zewnętrzna – stabilniejsza łączność ze stalowej szafy
    • Obudowa IP65

    Wady / ograniczenia

    • Temperatura pracy do +40 °C – nie do gorących stref (przy piecach)
    • Brak przycisków dodatkowych – do jeszcze jednej funkcji wybierz ES-F24-8D
    • Przekaźniki służą tylko do obwodu sterowania – styczniki są konieczne
    • 2 prędkości wymagają silnika 2-biegowego lub przemiennika częstotliwości

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przekaźniki odbiornika załączają tylko cewki styczników – prąd silnika płynie przez styczniki, nie przez pilota.
    • Przekaźnik STOP / MAIN włącz w obwód stycznika głównego KM0: STOP i utrata łączności radiowej muszą zatrzymać suwnicę (EN 60204-32).
    • Wyłączniki krańcowe (SQ) i blokadę NC przeciwnych kierunków pozostaw w obwodzie sterowania – pilot ich nie zastępuje.
    • Napięcie zasilania odbiornika musi odpowiadać napięciu obwodu sterowania.
    • Przekaźniki drugiego stopnia podłącz do styczników prędkości szybkiej lub wejść prędkości przemiennika częstotliwości.
    • Przy montażu lub naprawie wyłącz rozłącznik główny i zablokuj go (LOTO).

    Szybki przewodnik wyboru

    6 przycisków
    2 prędkości
    UHF 420–450 MHz
    12–460 V AC/DC

    Sprawdź przed zamówieniem:

    • Przy zamówieniu podaj napięcie obwodu sterowania – dobierana jest jedna z 4 wersji odbiornika.
    • Przy zamówieniu podaj kraj – na rynek UE stosuje się pasmo 433 MHz; sprawdź, czy częstotliwość jest dozwolona w Twoim kraju.
    • Czy odbiornik będzie w stalowej szafie – wtedy wybierz antenę zewnętrzną.

    FAQ

    Czy odbiornik może bezpośrednio załączać silnik?
    Nie. Przekaźniki odbiornika służą do obwodu sterowania: załączają cewki styczników, a prąd silnika przewodzą styczniki.
    Którą wersję odbiornika wybrać?
    Według napięcia obwodu cewek styczników: 12–24 V, 24–48 V, 24–264 V lub 110–460 V AC/DC.
    Na jakiej częstotliwości pracuje pilot?
    W zakresie UHF 420–450 MHz; na rynek UE stosuje się pasmo 433 MHz. Przed użyciem sprawdź, czy częstotliwość jest dozwolona w Twoim kraju.
    Co się dzieje po utracie łączności radiowej?
    Zgodnie z EN 60204-32 suwnica musi się zatrzymać: przekaźnik STOP/MAIN wyłącza stycznik główny KM0. Koniecznie sprawdź to przy uruchomieniu.
    Jak działają dwie prędkości?
    Przycisk ma dwa stopnie: lekkie wciśnięcie – prędkość wolna, do końca – szybka. Wymagany jest silnik 2-biegowy lub przemiennik częstotliwości.
    Kiedy potrzebna jest antena zewnętrzna?
    Gdy odbiornik jest zamontowany w stalowej szafie lub za konstrukcjami stalowymi – antena zewnętrzna pomaga utrzymać zasięg sterowania.

    ES-Q606 – 6 przycisków, 2 prędkości

    Pilot dwubiegowy do suwnicy z trzema osiami z szerokim wyborem zasilania odbiornika. Przy zamówieniu podaj napięcie obwodu sterowania i typ anteny.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
