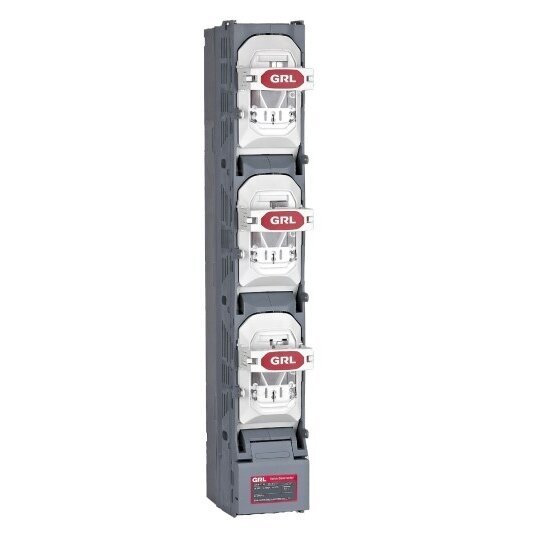

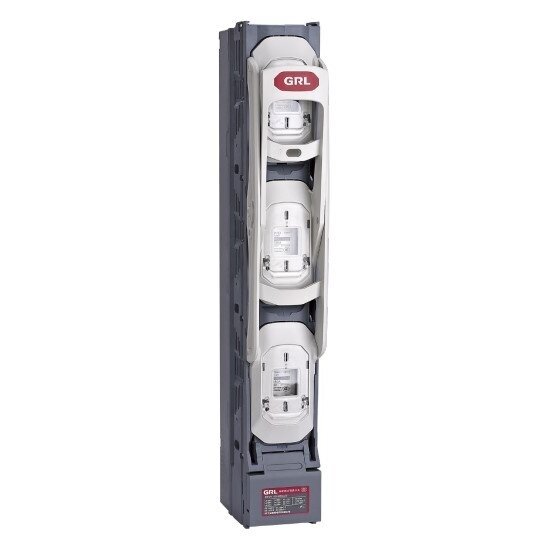

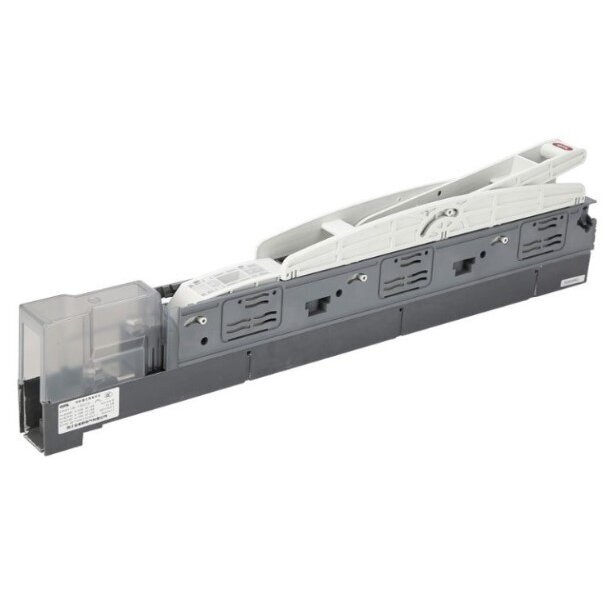

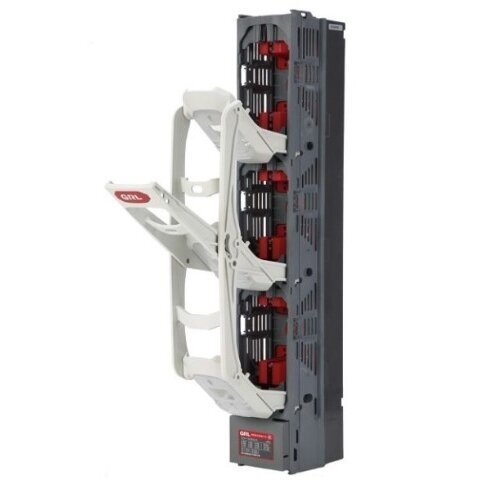

chwyt wyłączników bezpiecznikowych | 3P | 250A | 690V | dla bezpieczników NH1 | do montażu na panelu

Specyfikacja techniczna:
Parametry elektryczne (z połączeniem bezpiecznikowym):
Nominalne napięcie robocze (Ue): AC400V / AC500V / AC690V
Nominalny prąd roboczy (Ie): 250A (AC400V), 250A (AC500V), 200A (AC690V)
Prąd cieplny ciągły (Ith): 250A (AC400V), 250A (AC500V), 200A (AC690V)
Kategoria użytkowania: AC-23B, AC-22B, AC-21B
Ograniczony prąd zwarciowy (Iq): 100kA (AC400V), 100kA (AC500V), 50kA (AC690V)
Napięcie izolacji (Ui): 1000V
Impulsowe napięcie wytrzymałościowe (Uimp): 12 kV
Częstotliwość: 50/60 Hz
Trwałość elektryczna: 200 cykli
Parametry elektryczne (z połączeniem miedzianym):

Nominalne napięcie robocze (Ue): AC500V
Nominalny prąd roboczy (Ie): 250A
Prąd cieplny ciągły (Ith): 250A
Kategoria użytkowania: AC-23B
Ograniczony prąd zwarciowy (Icw): 12kA
Napięcie izolacji (Ui): 1000V
Impulsowe napięcie wytrzymałościowe (Uimp): 12 kV
Częstotliwość: 50/60 Hz
Trwałość elektryczna: 200 cykli
Dane mechaniczne:
Trwałość mechaniczna: 1400 cykli

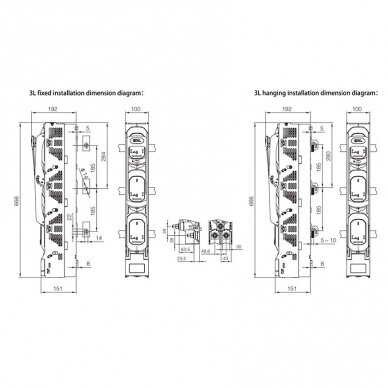

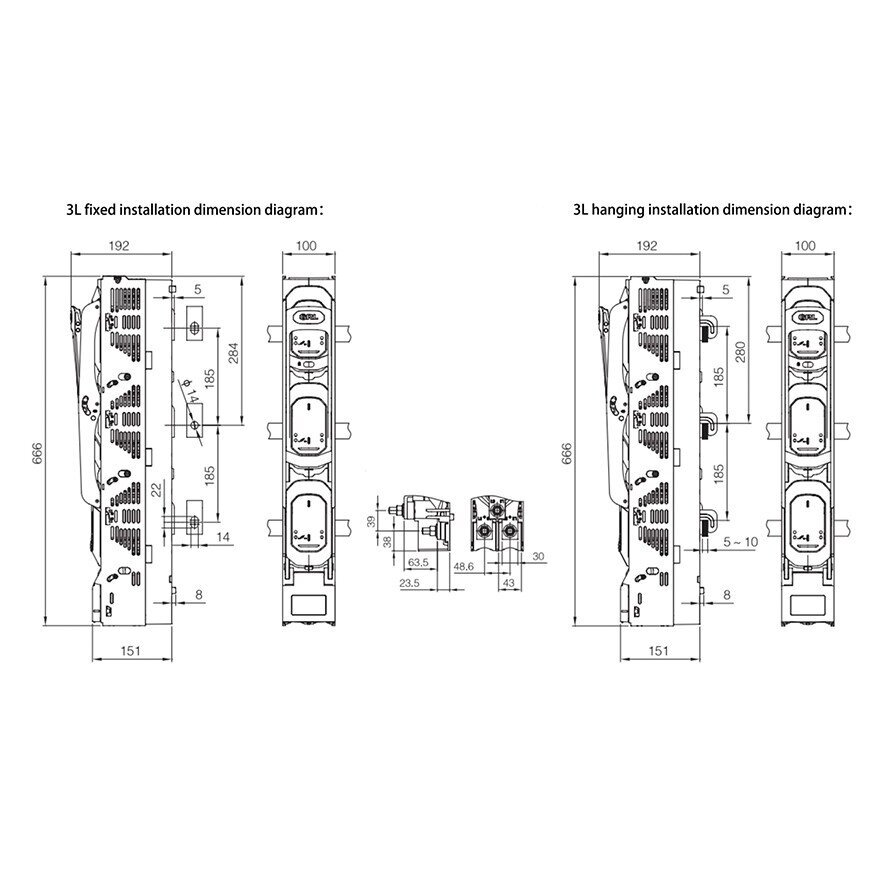

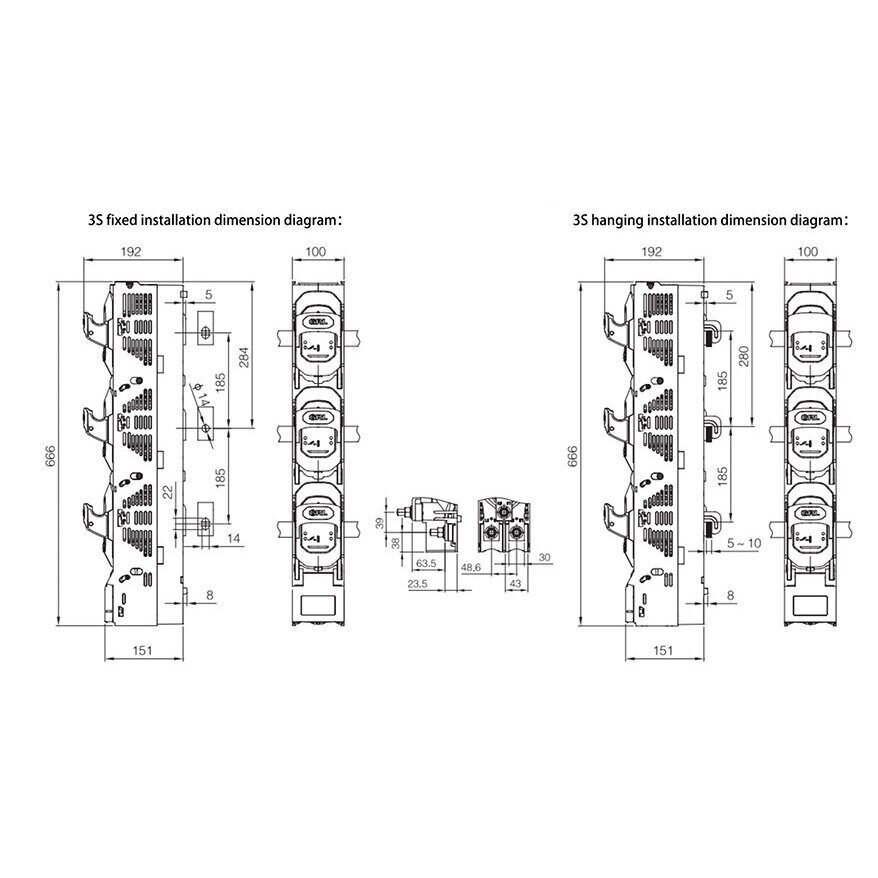

Odległość między szynami miedzianymi: 185 mm
Stopień ochrony: IP20 (stan otwarty), IP30 (stan zamknięty)
Temperatura pracy: -5°C do +55°C
Tryb pracy: Praca ciągła
Sterowanie: Uchwyt ręczny
Typ montażu: Pionowy
Maksymalna wysokość pracy nad poziomem morza: ≤2000 m
Stopień zanieczyszczenia: 3
Kategoria przepięciowa: III
Dane dotyczące bezpiecznika (RT16NTNH – GB/T13539.2, IEC 60269-2):
Prąd roboczy (In): 250A (AC400V), 250A (AC500V), 200A (AC690V)
Straty mocy (P): 18W (AC400V), 23W (AC500V), 32W (AC690V)
Dodatkowe funkcje:
Elektroniczny system monitorowania bezpieczników (EFM) – możliwość dodatkowego montażu.
Mikroprzełącznik do sygnalizacji otwarcia/zamknięcia – możliwość integracji.
Zastosowanie:

Przemysłowe systemy dystrybucji energii elektrycznej
Rozdzielnice i urządzenia stacyjne
Ochrona przed przeciążeniami i zwarciami
Odłączniki bezpiecznikowe do urządzeń o dużej mocy
Sektory energetyczne, produkcyjne i przemysłowe wymagające niezawodnego rozłączania prądu
Zalety:

Wysoka granica prądu zwarciowego – zapewnia wysoki poziom ochrony.
Mocne rozłączanie prądu – odpowiednie do systemów o dużym obciążeniu.
Możliwość integracji modułu EFM – elektroniczny monitoring stanu bezpieczników.
Kompaktowy montaż pionowy – oszczędność miejsca w rozdzielnicach.
Wysoki poziom izolacji i odporność na napięcia impulsowe.
Dobra odporność mechaniczna – zapewnia długą żywotność.

Wady:

Wymaga dodatkowego bezpiecznika – brak wbudowanego, konieczność zakupu osobno.
Możliwy tylko montaż pionowy – może być niewygodny w niektórych konfiguracjach rozdzielnic.
Konieczność odpowiedniego dokręcenia połączeń – aby uniknąć słabego styku.

Pionowy uchwyt odłącznika bezpiecznikowego to wysokiej jakości urządzenie przeznaczone do niezawodnej ochrony sieci elektrycznej przed przeciążeniami i zwarciami. Jest szczególnie polecane do przemysłowych systemów dystrybucji energii elektrycznej, gdzie wymagane jest wysokie zdolność rozłączania prądu i skuteczna ochrona. Dzięki dodatkowym akcesoriom, takim jak elektroniczny monitoring bezpieczników (EFM) lub mikroprzełączniki sygnalizacyjne, model ten może być efektywnie dostosowany do różnych instalacji elektrycznych.
