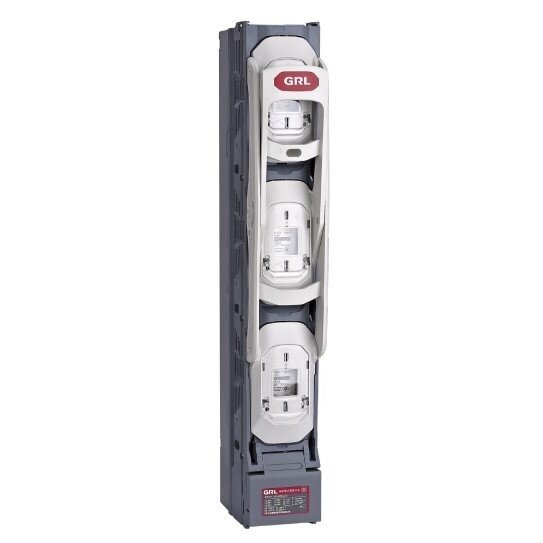

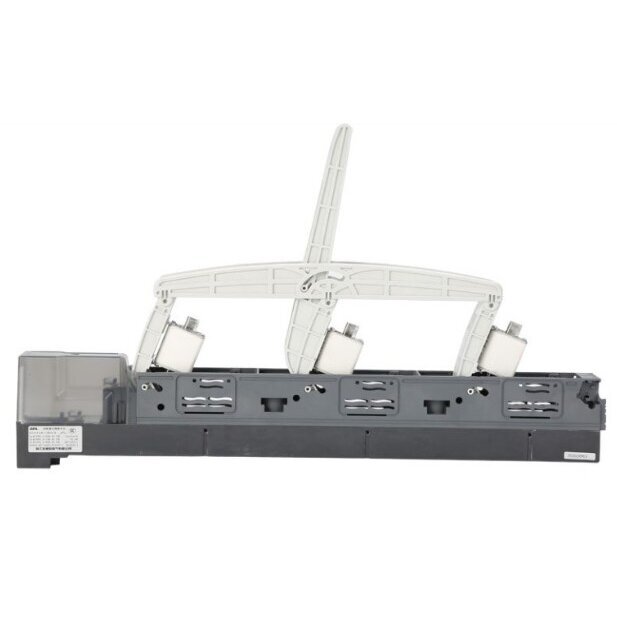

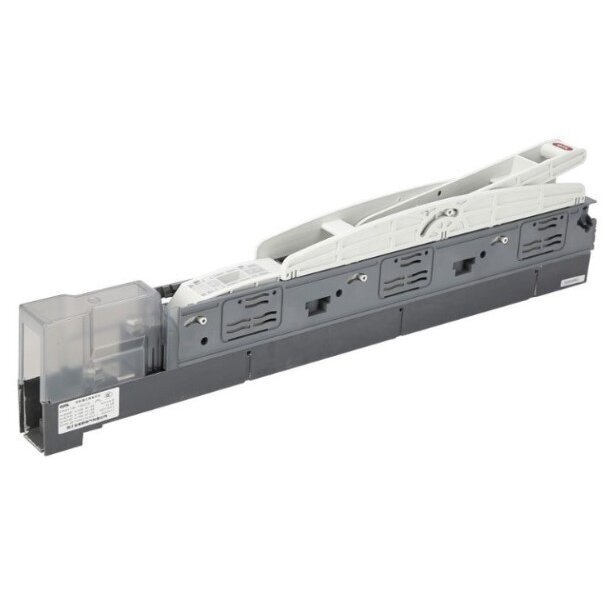

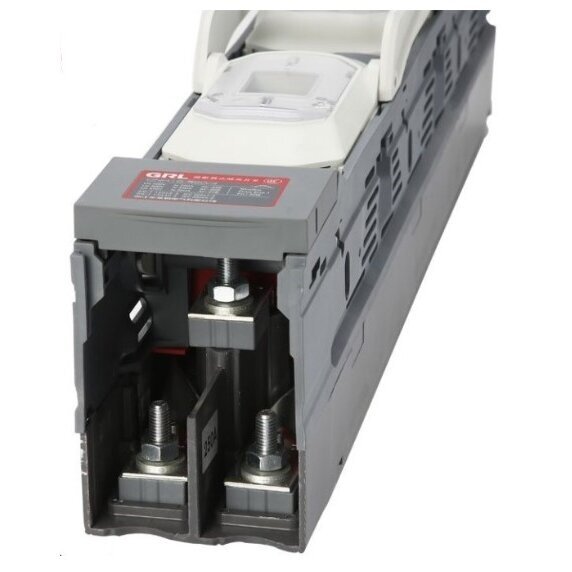

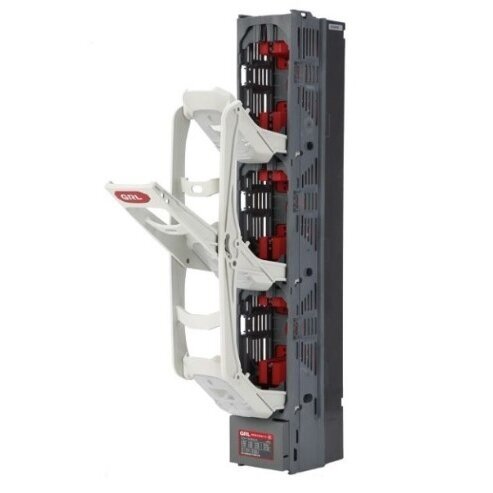

chwyt wyłączników bezpiecznikowych | 3P | 630A | 690V | dla bezpieczników NH3 | do montażu na panelu

Specyfikacja techniczna:
1. Parametry elektryczne:
Napięcie znamionowe pracy (Ue): AC400V / AC500V / AC690V
Prąd znamionowy pracy (Ie): 630A (AC400V/AC500V), 500A (AC690V)
Prąd cieplny ustalony (Ith): 630A (AC400V/AC500V), 500A (AC690V)
Kategoria użytkowania: AC-23B, AC-22B, AC-21B
Ograniczona wartość prądu zwarciowego (Iq): 100 kA (AC400V/AC500V), 50 kA (AC690V)
Napięcie izolacji (Ui): 1000V
Napięcie udarowe wytrzymałościowe (Uimp): 12 kV
Częstotliwość: 50/60 Hz
Trwałość elektryczna: 200 cykli
2. Parametry mechaniczne:
Trwałość mechaniczna: 800 cykli

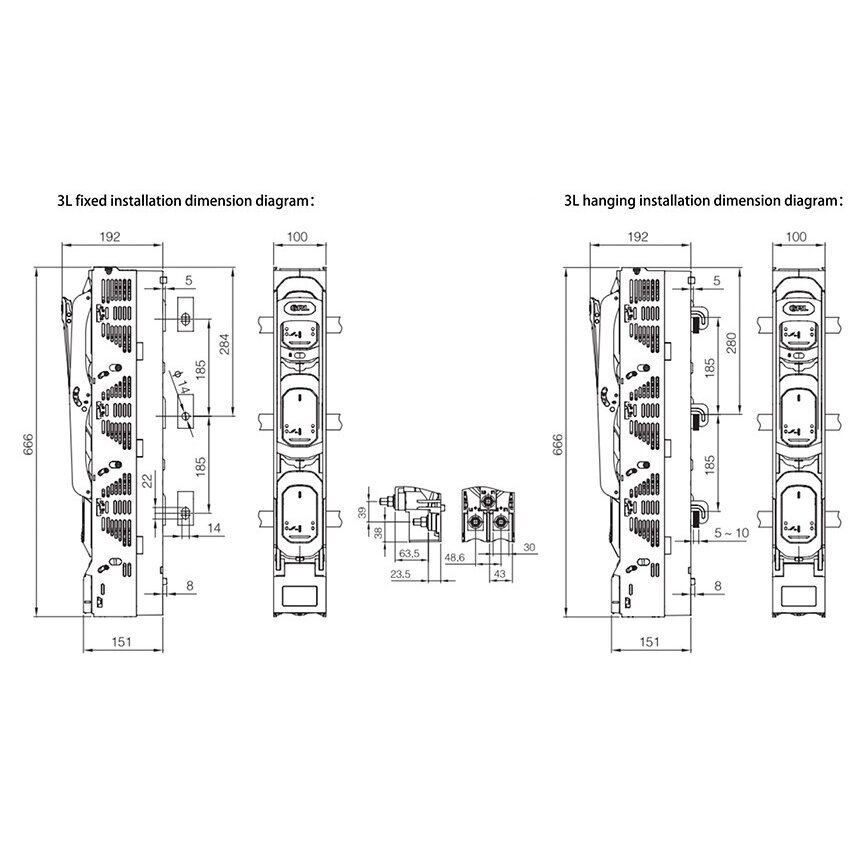

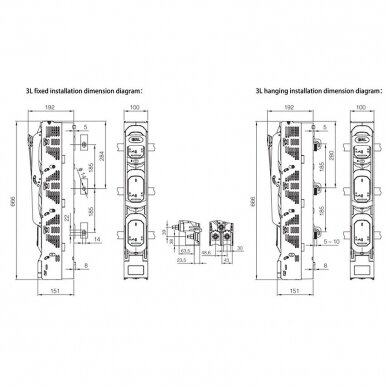

Odległość między szynami miedzianymi: 185 mm
Stopień ochrony: IP20 (w stanie otwartym), IP30 (w stanie zamkniętym)
Temperatura pracy: -5°C do +55°C
Tryb pracy: Praca ciągła
Sterowanie: Ręczne – pokrętłem
Typ montażu: Pionowy
Wysokość pracy nad poziomem morza: ≤2000 m
Stopień zanieczyszczenia: 3
Kategoria przepięciowa: III, IV
3. Dane bezpiecznika (RT16NTNH – GB/T13539.2, IEC 60269-2):
Prąd znamionowy (In): 630A (AC400V/AC500V), 500A (AC690V)
Straty mocy (P): 40W (AC400V), 48W (AC500V), 60W (AC690V)
4. Funkcje dodatkowe:
Elektroniczny system monitorowania bezpieczników (EFM) – możliwość dodatkowej instalacji.
Mikrowyłącznik do sygnalizacji stanu otwarcia i zamknięcia – możliwość integracji.
Zastosowanie:
Przemysłowe systemy dystrybucji energii elektrycznej
Rozdzielnice elektryczne i wyposażenie stacji transformatorowych
Ochrona przed przeciążeniem i zwarciem
Bezpiecznikowe łączniki obciążeniowe dla urządzeń o dużej mocy
Instalacje energetyczne, produkcyjne i przemysłowe wymagające niezawodnego odłączania prądu
Zalety:
Wysoka wartość prądu zwarciowego – do 100 kA, zapewniająca wysoki poziom ochrony.
Wydajne odłączanie prądu do 630A – idealne dla systemów o dużym obciążeniu.
Możliwość integracji modułu EFM – elektroniczny monitoring stanu bezpieczników.
Kompaktowy montaż pionowy – oszczędność miejsca w rozdzielnicach elektrycznych.
Wysoki poziom izolacji (1000V) i odporność na napięcia udarowe (12 kV).
Dobra wytrzymałość mechaniczna – do 800 cykli, co zapewnia długą żywotność.

Wady:
Wymaga doboru dodatkowego bezpiecznika – brak wbudowanego bezpiecznika, konieczność zakupu osobno.
Montaż wyłącznie pionowy – może być niekomfortowy w niektórych konfiguracjach rozdzielnic.
Konieczność zapewnienia odpowiedniego dokręcenia połączeń – aby uniknąć problemów ze stykiem.

Pionowy uchwyt łącznika bezpiecznikowego to wysokiej jakości rozłącznik elektryczny, zaprojektowany do niezawodnej ochrony sieci przed przeciążeniem i zwarciem. Urządzenie doskonale nadaje się do przemysłowych systemów dystrybucji energii, gdzie wymagana jest duża zdolność odłączania prądu i skuteczna ochrona. Dzięki dodatkowym akcesoriom, takim jak elektroniczny monitoring bezpieczników (EFM) czy mikrowyłączniki sygnalizacyjne, model ten można efektywnie dostosować do różnych instalacji elektrycznych.
