  • Automatyczny przełącznik faz | 3F → 1F | 63 A | U> 230–300 V | U< 140–210 V | LCD | DIN | ESATS-BEYQH3

    Kod: ESATS-BEYQH3

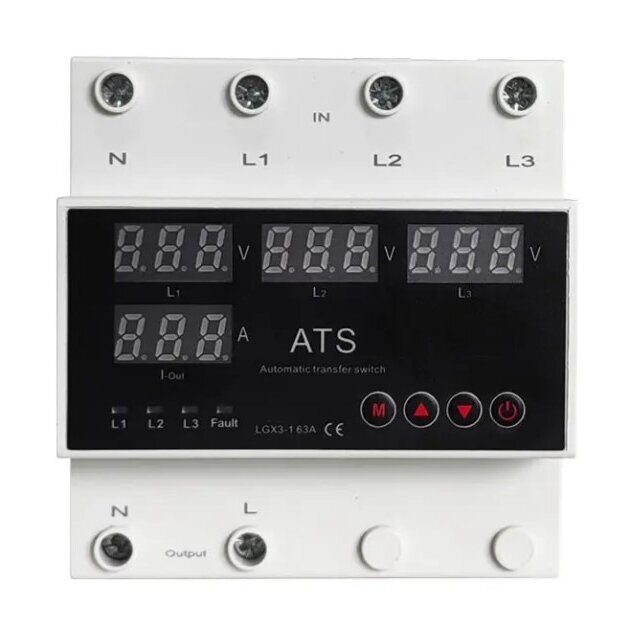

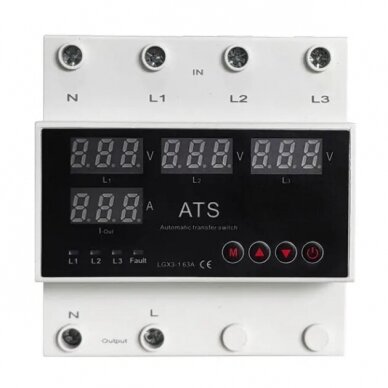

    ESATS-BEYQH3 to automatyczny przełącznik faz: z przyłącza trójfazowego zasila obciążenie jednofazowe z tej fazy, której napięcie jest w danej chwili prawidłowe.

  • Automatyczny przełącznik faz | 3F → 1F | 63 A | U> 230–300 V | U< 140–210 V | LCD | DIN | ESATS-BEYQH3

    ESATS-BEYQH3 to automatyczny przełącznik faz: z przyłącza trójfazowego zasila obciążenie jednofazowe z tej fazy, której napięcie jest w danej chwili prawidłowe. Przy awarii używanej fazy obciążenie jest automatycznie przełączane na inną prawidłową fazę.

    Najważniejsze:
    Gdy w przyłączu trójfazowym zaniknie lub „siądzie” jedna faza, najważniejsze urządzenia jednofazowe – kocioł, pompa, system alarmowy – pracują dalej z innej fazy bez udziału człowieka.
    Prąd obciążenia
    63 A
    Granice napięcia
    U> 230–300 V · U< 140–210 V
    Sieć / zasilanie
    3F+N, 220 V AC (L-N), 50/60 Hz
    Funkcje
    automatyczny wybór fazy

    Zasada działania

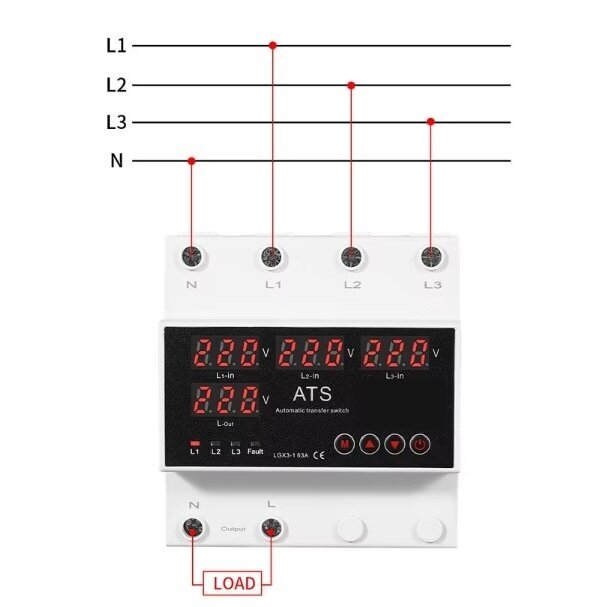

    Urządzenie podłącza się do trzech faz i neutralnego, na wyjściu jest jedna faza i neutralny dla obciążenia jednofazowego. Mierzone jest napięcie każdej fazy.

    Jeśli napięcie używanej fazy wyjdzie poza granice, obciążenie jest przełączane na inną prawidłową fazę; jeśli takiej fazy nie ma – odłączane do czasu powrotu co najmniej jednej fazy do normy.

    Po powrocie napięcia, zależnie od ustawień, obciążenie pozostaje na tej fazie lub wraca na fazę priorytetową.

    Dlaczego warto wybrać ESATS-BEYQH3?
    Urządzenia jednofazowe pracują dalej nawet przy zaniku jednej fazy – nie trzeba ręcznie przełączać wyłączników.

    Dane techniczne

    Typ produktu Automatyczny przełącznik faz 3F → 1F z kontrolą napięcia
    Producent / kod ESATS-BEYQH3
    Sieć 3F+N, 220 V AC (L-N), 50/60 Hz
    Prąd znamionowy 63 A
    Prąd maksymalny 80 A
    Próg nadnapięcia U> (fabryczny) 230–300 V
    Próg podnapięcia U< (fabryczny) 140–210 V
    Opóźnienie załączenia (fabryczne) 1–600 s
    Powrót na fazę priorytetową 1–600 s
    Przełączenie na fazę rezerwową < 0,2 s
    Histereza 5 V
    Opóźnienie odłączenia (napięcie) 0,1 s (≥ 350 V – 0,02 s)
    Dokładność pomiaru < 1 %
    Maksymalne napięcie fazowe 350 V
    Wyświetlacz / sygnalizacja LCD
    Temperatura pracy −25…+50 °C

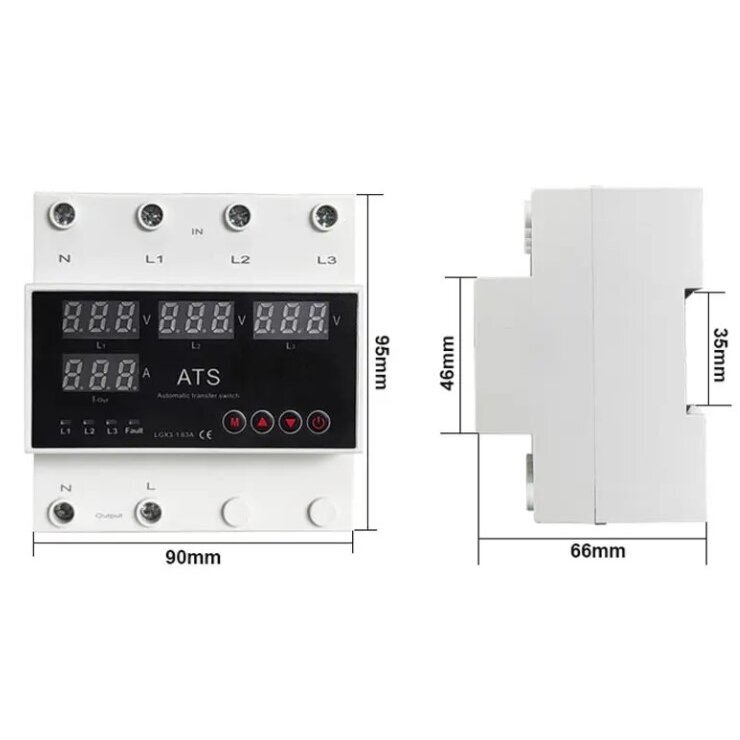

    Montaż DIN 35 mm

    Główne funkcje

    • Automatyczny wybór fazy – obciążenie jednofazowe przełączane na prawidłową fazę.
    • Cyfrowy wyświetlacz lub sygnalizacja – stan widoczny od razu.

    Gdzie stosować?

    • Kotły gazowe i na paliwo stałe
    • Pompy głębinowe i cyrkulacyjne
    • Systemy alarmowe i monitoringu
    • Serwery, urządzenia łączności
    • Urządzenia chłodnicze
    • Domy letniskowe z przyłączem z linii napowietrznej

    Zastosowanie według potrzeb

    Dla właściciela domu letniskowego.
    Ogrzewanie i woda nie znikają przy zaniku fazy.
    Dla administratora obiektu.
    Kluczowe urządzenia pracują bez dyżurnego elektryka.
    Dla elektryka.
    Jedno urządzenie zamiast ręcznego przełączania faz.

    Praktyczne zastosowanie

    W domu letniskowym kocioł gazowy i pompa głębinowa są zasilane z jednej fazy. Po jej zaniku ESATS-BEYQH3 automatycznie przełącza je na inną fazę – ogrzewanie i woda nie znikają.

    Zalety

    • Automatyczny wybór fazy
    • Szybkie przełączanie
    • Kontrola napięcia każdej fazy
    • Montaż na szynie DIN

    Wady / ograniczenia

    • Nie nadaje się do obciążenia trójfazowego
    • Nie zastępuje wyłączników nadprądowych i RCD
    • Nie chroni przed impulsami piorunowymi – potrzebny SPD
    • Producent nie publikuje pełnej karty katalogowej – parametry według specyfikacji dostawcy

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montuj tylko po odłączeniu zasilania; prace wykonuje wykwalifikowany elektryk.
    • Przed urządzeniem – wyłącznik nadprądowy na każdej fazie.
    • Prąd obciążenia nie może przekraczać prądu znamionowego urządzenia.
    • Sprawdź podłączenie neutralnego – bez niego urządzenie nie będzie działać prawidłowo.

    Szybki przewodnik wyboru

    3F → 1F
    63 A
    U> 230–300 V
    U< 140–210 V
    LCD
    Pasuje, gdy potrzebujesz:
    • aby urządzenia jednofazowe pracowały przy zaniku fazy
    • automatycznie wybierać prawidłową fazę
    Sprawdź przed użyciem:
    • prąd obciążenia ≤ 63 A
    • czy w przyłączu jest przewód N
    Ważne przypomnienie: przełącznik nie zastępuje wyłączników nadprądowych ani ogranicznika przepięć.

    FAQ

    Czy nadaje się do obciążenia trójfazowego?
    Nie – przełącznik jest przeznaczony do obciążenia jednofazowego.
    Ile trwa przełączenie?
    W zależności od modelu – od ułamków sekundy do kilku sekund.
    Czy potrzebny jest neutralny?
    Tak – urządzenie podłącza się jako 3F+N.
    Jakie jest maksymalne obciążenie?
    Do 63 A.
    Czy wraca na fazę główną?
    W zależności od modelu i ustawień – tak.
    Czy chroni przed piorunem?
    Nie – do tego potrzebny jest SPD.

    Automatyczny przełącznik faz | 3F → 1F | 63 A | U> 230–300 V | U< 140–210 V | LCD | DIN | ESATS-BEYQH3

    ESATS-BEYQH3 – nieprzerwane zasilanie urządzeń jednofazowych z przyłącza trójfazowego przy zaniku fazy.

    Opublikowano: 2026-11-13 · Dane zweryfikowane ze specyfikacją dostawcy: 2026-11-13

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
