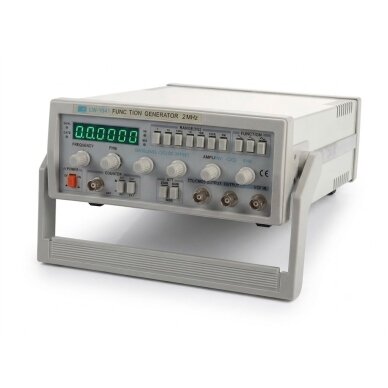

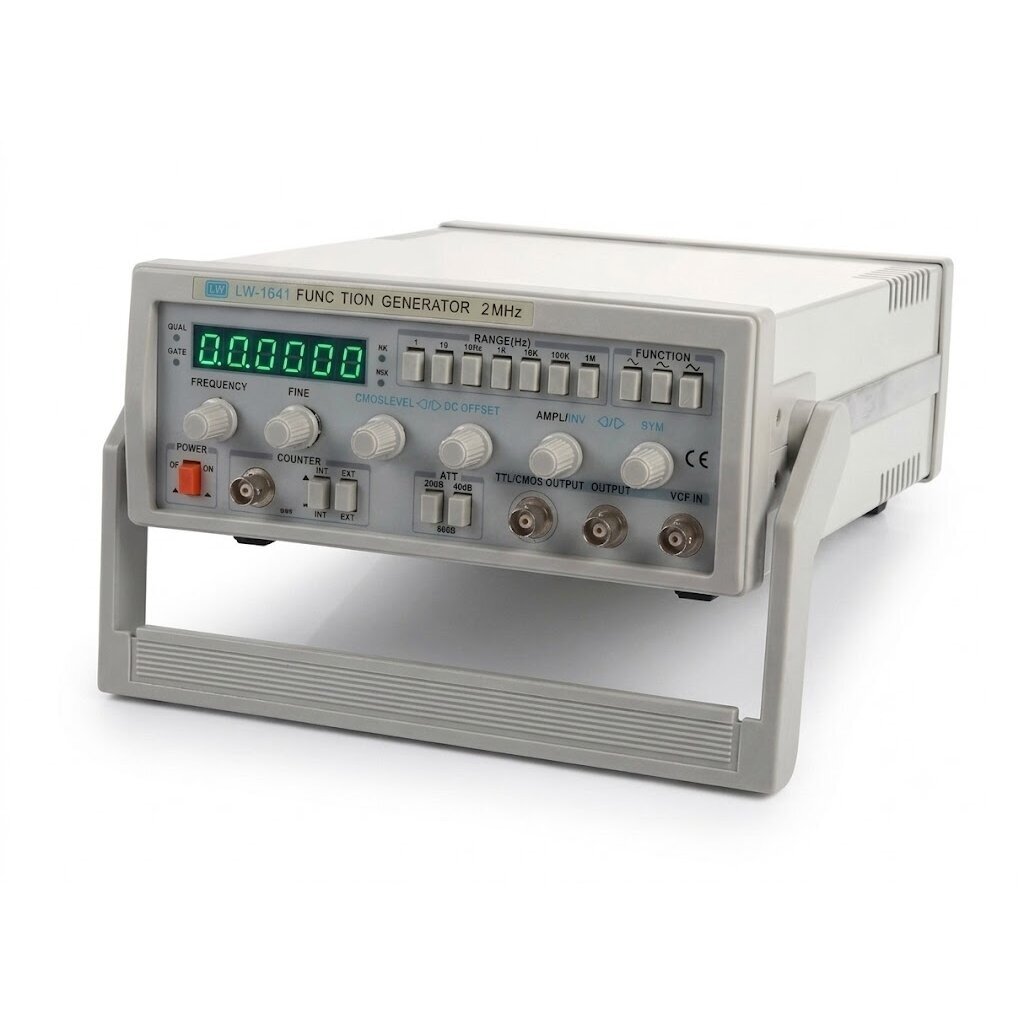

Cyfrowy generator funkcji 2 MHz | do testowania elektroniki | wyświetlacz LED | miernik częstotliwości | wyjście TTL/CMOS

Specyfikacja techniczna

Typ produktu: cyfrowy generator funkcyjny / generator sygnałów
Zakres częstotliwości: 0.1 Hz – 2 MHz
Charakterystyka częstotliwościowa: mniej niż 0.5 dB w zakresie 0.1 Hz – 100 kHz
Wyświetlacz: 6-cyfrowy wyświetlacz LED
Wyświetlanie częstotliwości: w czasie rzeczywistym
Wbudowany licznik częstotliwości: tak
Pomiar częstotliwości sygnału zewnętrznego: tak
Kształty przebiegów: sinusoidalny, prostokątny, trójkątny, rampowy / piłokształtny, impulsowy
Regulacja przesunięcia DC: tak
Regulacja amplitudy: tak
Funkcja odwracania przebiegu: tak
Regulacja symetrii: tak
Tłumienie: 20 dB / 40 dB / 60 dB
Wyjście TTL/CMOS: tak
Sterowanie: pokrętła i przyciski
Przeznaczenie: generowanie sygnałów, pomiar częstotliwości, testowanie obwodów, diagnostyka elektroniki, prace kalibracyjne
Obszary zastosowania: naprawa elektroniki, projektowanie obwodów, regulacja sprzętu audio, laboratoria, placówki edukacyjne, automatyka

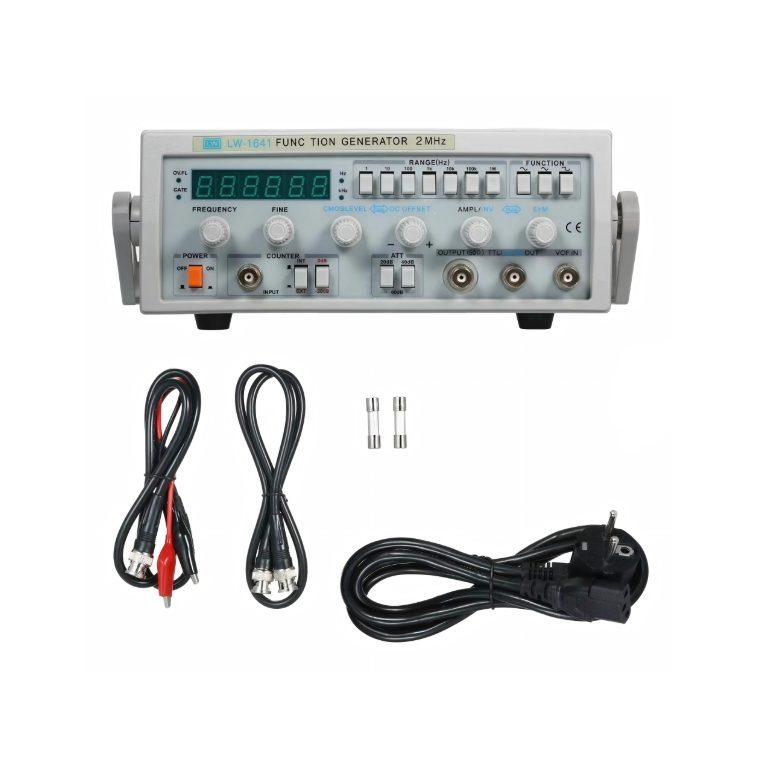

Zawartość zestawu: przewód zasilający, przewody testowe, bezpieczniki

Funkcje

Generowanie sygnałów do 2 MHz – odpowiednie do testowania obwodów elektronicznych, sterowników, wzmacniaczy i innych urządzeń
Zakres częstotliwości 0.1 Hz – 2 MHz – umożliwia pracę zarówno z sygnałami niskiej, jak i wyższej częstotliwości
6-cyfrowy wyświetlacz LED – wyraźnie i dokładnie pokazuje ustawioną częstotliwość
Wbudowany licznik częstotliwości – umożliwia pomiar częstotliwości sygnału zewnętrznego bez dodatkowego urządzenia
Kilka kształtów przebiegów – generuje przebieg sinusoidalny, prostokątny, trójkątny, rampowy / piłokształtny oraz impulsowy
Regulacja amplitudy – pozwala zmieniać poziom sygnału wyjściowego zgodnie z potrzebami testowanego obwodu
Regulacja przesunięcia DC – pozwala podnieść lub obniżyć poziom bazowy sygnału
Tłumienie 20 dB / 40 dB / 60 dB – zmniejsza poziom sygnału podczas pracy z czułymi obwodami elektronicznymi
Wyjście TTL/CMOS – odpowiednie do testowania mikrokontrolerów, układów logicznych i wejść cyfrowych
Regulacja symetrii – umożliwia zmianę kształtu przebiegu lub współczynnika wypełnienia impulsów
Wygodne sterowanie pokrętłami i przyciskami – szybka zmiana ustawień podczas pracy

Zastosowanie

Dla użytkownika domowego / hobbysty elektroniki: Odpowiedni dla entuzjastów elektroniki, którzy naprawiają, uczą się lub eksperymentują z obwodami elektronicznymi. Można nim sprawdzać wzmacniacze, sprzęt audio, proste układy sterowania, sterowniki LED, obwody czujników i inne projekty elektroniczne.

Dla inżyniera elektronika: Przydatny podczas projektowania, regulacji i testowania urządzeń elektronicznych. Generator umożliwia symulowanie różnych sygnałów, zmianę częstotliwości, amplitudy, przesunięcia DC, symetrii przebiegu oraz analizę reakcji obwodu na różne warunki pracy.

Dla elektromontera / specjalisty automatyki: Używany do sprawdzania wejść sterowników, wejść częstotliwościowych, sygnałów impulsowych, obwodów czujników i modułów sterujących. Wyjście TTL/CMOS daje dodatkową możliwość pracy z cyfrowymi obwodami sterowania.

Dla pracownika serwisu: Pomaga szybciej przeprowadzać diagnostykę usterek. Można nim podać sygnał testowy do wzmacniacza, sterownika lub innego modułu elektronicznego i obserwować reakcję systemu.

Dla laboratoriów i placówek edukacyjnych: Odpowiedni dla szkół, uczelni, uniwersytetów i laboratoriów technicznych. Pomaga praktycznie poznawać kształty sygnałów, częstotliwość, amplitudę, przesunięcie DC, impulsy, sygnały cyfrowe oraz zasady działania obwodów elektronicznych.

Dla specjalisty audio: Może być używany do testowania wzmacniaczy audio, filtrów, układów przetwarzania dźwięku i innych urządzeń audio. Przebieg sinusoidalny i inne kształty sygnałów umożliwiają wstępną regulację i diagnostykę sprzętu audio.

Zalety

Szeroki zakres częstotliwości 0.1 Hz – 2 MHz – odpowiedni do wielu zadań testowania elektroniki
6-cyfrowy wyświetlacz LED – czytelne i dokładne wskazanie częstotliwości
Wbudowany licznik częstotliwości – możliwość pomiaru częstotliwości sygnałów zewnętrznych
Kilka kształtów przebiegów – sinusoidalny, prostokątny, trójkątny, rampowy / piłokształtny i impulsowy
Regulacja przesunięcia DC – możliwość zmiany poziomu bazowego sygnału
Regulacja amplitudy – wygodne dopasowanie sygnału do różnych obwodów

Wady

Zakres częstotliwości ograniczony do 2 MHz – do prac RF o wyższej częstotliwości potrzebny byłby specjalistyczny generator wyższej częstotliwości
Do profesjonalnej kalibracji metrologicznej może być wymagane certyfikowane urządzenie – ten przyrząd jest bardziej przeznaczony do testowania, regulacji i diagnostyki

FAQ

Do czego służy generator sygnałów?
Generator sygnałów służy do generowania sygnałów elektronicznych. Można nim sprawdzać obwody elektroniczne, wzmacniacze, filtry, sterowniki, czujniki, systemy impulsowe i inne urządzenia elektroniczne.

Jaki jest zakres częstotliwości tego generatora funkcyjnego?
Zakres częstotliwości tego generatora wynosi 0.1 Hz – 2 MHz. Pozwala to wykonywać większość standardowych zadań związanych z testowaniem, diagnostyką i nauką elektroniki.

Jakie kształty przebiegów może generować to urządzenie?
Urządzenie może generować przebieg sinusoidalny, prostokątny, trójkątny, rampowy / piłokształtny oraz impulsowy. Pozwala to używać generatora do testowania różnych obwodów elektronicznych.

Do czego potrzebna jest regulacja przesunięcia DC?
Przesunięcie DC pozwala przesunąć poziom bazowy sygnału w górę lub w dół. Funkcja ta jest przydatna, gdy testowany obwód wymaga sygnału z określoną składową napięcia stałego.
