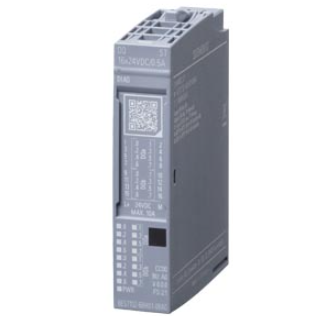

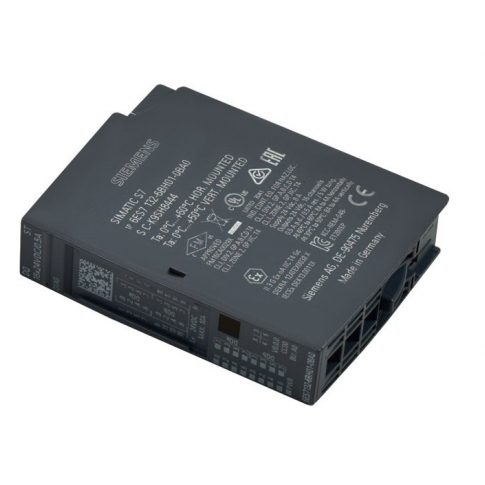

Cyfrowy moduł wyjściowy | 16 wyjść | 24VDC | PNP | 6ES7132-6BH01-0BA0 Siemens

Specyfikacja techniczna

Producent: Siemens
Seria: SIMATIC ET 200SP
Kod produktu: 6ES7132-6BH01-0BA0
Typ: Moduł wyjść cyfrowych (DQ)
Wyjścia: 16 x 24 V DC / 0,5 A (PNP, źródło prądowe)
Maksymalne obciążenie: 0,5 A na kanał, 8 A na moduł (w zależności od temperatury)
Napięcie: 24 V DC (zakres dopuszczalny 19,2…28,8 V)
Zabezpieczenie przed zwarciem: Elektroniczne
Wykrywanie przerwy obwodu: Tak
Diagnostyka: Zasilanie, zwarcie, przerwanie przewodu, sygnalizacja błędu grupowego
Kompatybilność: STEP 7 TIA Portal od V14 (HSP0222) / V15, STEP 7 od V5.5 SP3 (HSP0230)
Maksymalna długość kabla: do 1000 m (ekranowany), do 600 m (nieekranowany)
Wymiary: 15 × 73 × 58 mm
Waga: ~30 g
Temperatura pracy: od -30 °C do +60 °C (w zależności od montażu)
Wysokość nad poziomem morza: do 5000 m
Klasa ochrony: CC00 (kod kolorów), montaż w jednostkach bazowych typu BU A0

Funkcje

Niezawodne sterowanie sygnałami cyfrowymi w systemach automatyki przemysłowej.

Diagnostyka modułu umożliwia szybkie wykrycie usterek (zwarcie, przerwanie przewodu, problemy z zasilaniem).

Substitute values – możliwość utrzymania określonych wartości w przypadku awarii.

Szybkie przełączanie sygnałów – opóźnienie od 50 do 100 µs.

Kompatybilny z Siemens TIA Portal i innymi platformami konfiguracyjnymi.

Kompaktowy rozmiar pozwala zaoszczędzić miejsce w szafie sterowniczej.

Zastosowanie

Dla użytkownika końcowego (pośrednio): stosowany w fabrykach, nowoczesnych budynkach, windach czy systemach grzewczych.

Dla inżynierów: umożliwia projektowanie złożonych systemów automatyki przemysłowej z niezawodną kontrolą wyjść cyfrowych.

Dla elektryków/monterów: łatwy montaż w jednostkach bazowych BU typu A0, integracja z istniejącymi systemami ET 200SP, czytelna diagnostyka LED.

Dla przedsiębiorstw przemysłowych: do sterowania liniami produkcyjnymi, automatyzacji maszyn, kontroli procesów, systemów zarządzania budynkami.

Zalety

Niezawodna elektroniczna ochrona przed zwarciem i przerwaniem przewodu.

Szeroki zestaw funkcji diagnostycznych.

Odpowiedni do pracy w różnych środowiskach (od -30 °C do +60 °C).

Kompatybilny z najnowszymi wersjami Siemens TIA Portal.

Wady

Wymaga specjalistycznego oprogramowania konfiguracyjnego Siemens.

Maksymalny prąd na kanał ograniczony do 0,5 A.

Nie nadaje się do funkcji bezpieczeństwa.
