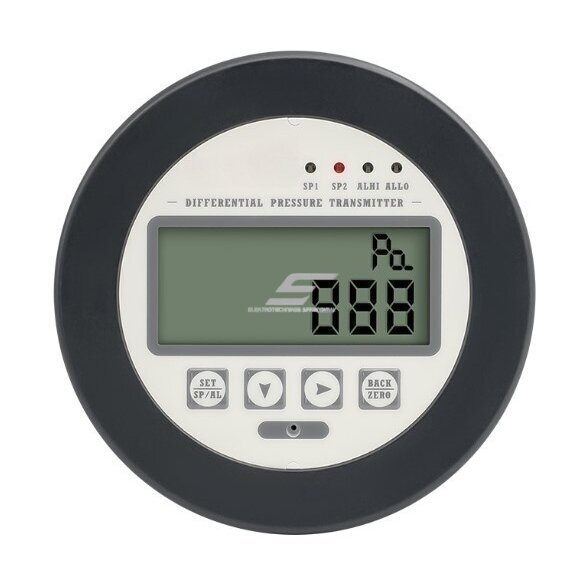

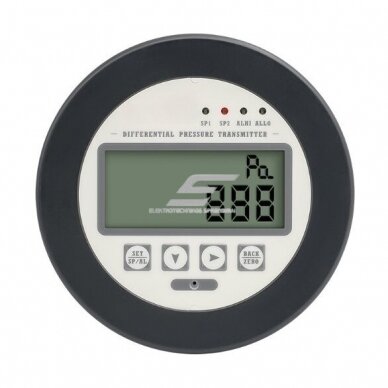

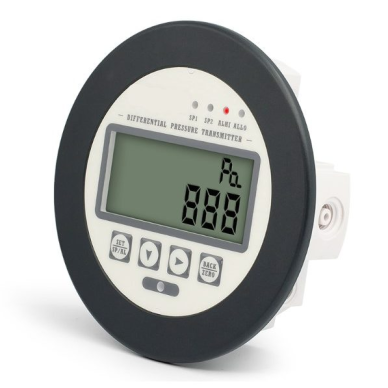

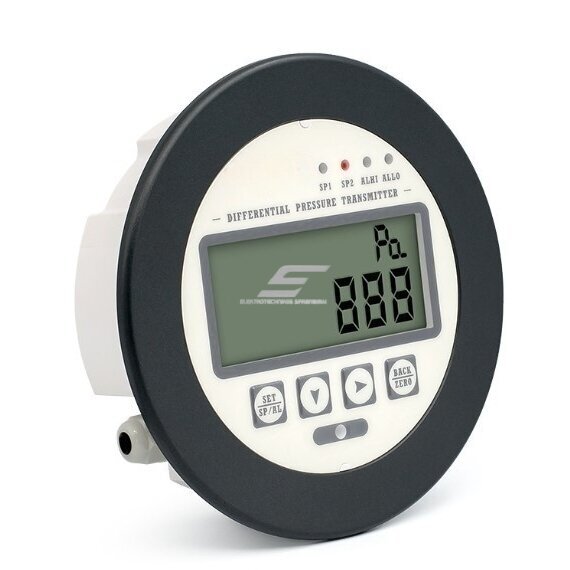

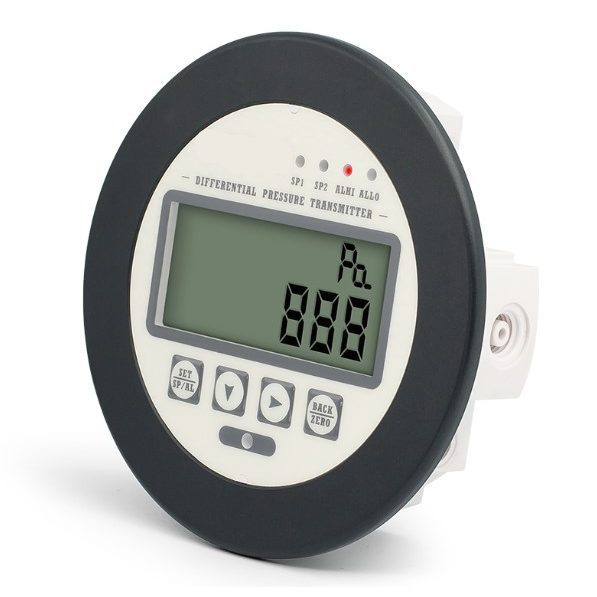

Cyfrowy przetwornik ciśnienia różnicowego | kontroler | -100–100Pa | -1000–1000Pa | -10000–10000Pa | 16–30VDC | IP65

Ogólne dane techniczne:

Medium pomiarowe: powietrze lub gazy obojętne

Zakres pomiarowy: ±100 Pa, ±1000 Pa, ±10000 Pa

Ciśnienie przeciążeniowe: 5 kPa (ESLFM326); 10 kPa (ESLFM320); 80 kPa (ESLFM322)

Dokładność: ±1% pełnej skali

Temperatura pracy: -10°C ~ +60°C

Kompensacja temperaturowa: -10°C ~ +60°C

Temperatura przechowywania: -20°C ~ +70°C

Złącze ciśnieniowe: plastikowe, Ø6,5 mm (typ wlotowy)

Wyjście sygnału: 4–20 mA oraz 0–10 V | RS485

Przekaźnik sterujący: 2 przekaźniki SPDT, 3A @ 250VAC / 30VDC

Klasa ochrony: IP65

Zasilanie: 16–30 VDC

Pobór mocy: ≤ 2,5 W

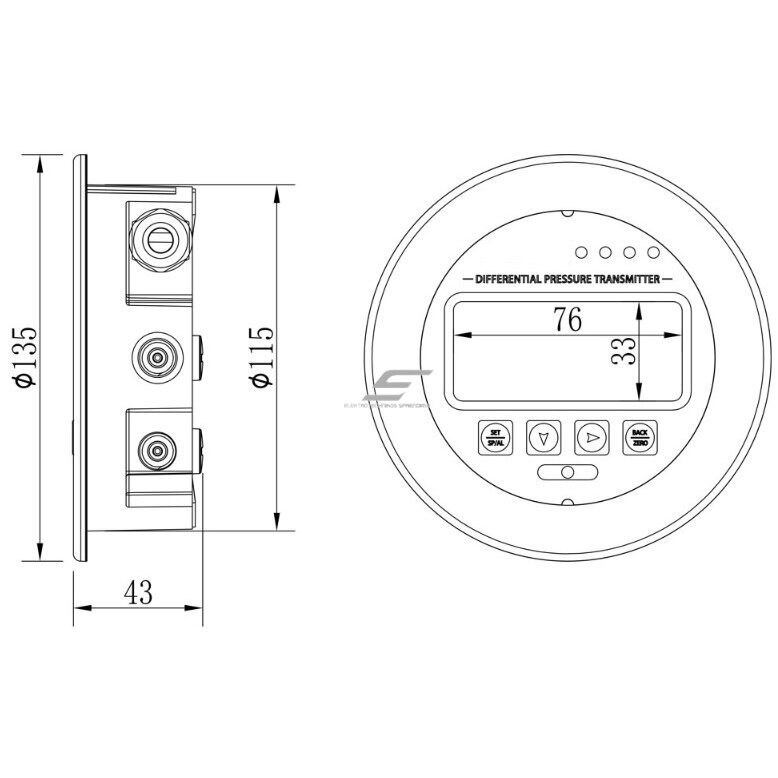

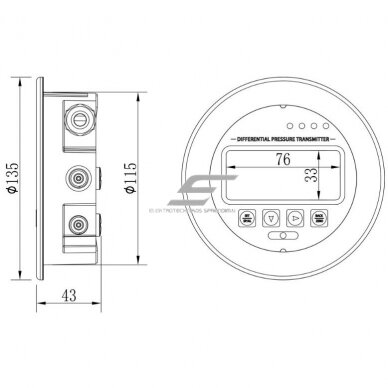

Wyświetlacz: LCD, 76 x 33 mm

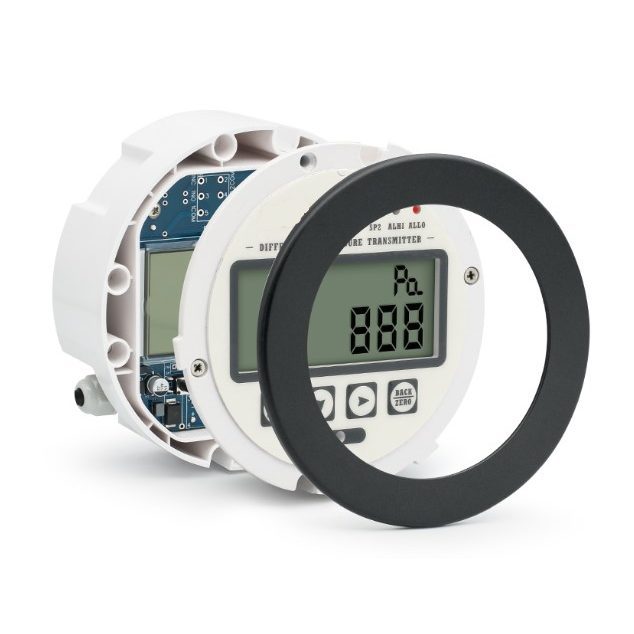

Obudowa: UL94-V0/ABS (tworzywo odporne na uderzenia i wysoką temperaturę)

Certyfikaty: RoHS, UE, CE

Odporność na zakłócenia elektromagnetyczne: EN 61326-1

Komunikacja: standardowy interfejs RS-485, protokół Modbus RTU

Waga: 360 g

Parametry konfigurowalne według kodu zamówienia:
Kod zamówienia: ESLFM33- 0(A) A(B) R(C) P(D) B(E)

A – Zakres pomiarowy:
6: -100 ~ +100 Pa
0: -1000 ~ +1000 Pa
2: -10000 ~ +10000 Pa

B – Wyjście sygnału:
N: Brak
E: RS-485 (Modbus RTU)
A: 4–20 mA + 0–10 V (sygnał analogowy)

C – Przekaźniki / sygnał dźwiękowy:
N: Brak
R: 2 przekaźniki SPDT + 1 sygnalizator dźwiękowy (buzzer)
B: Tylko buzzer
D: 2 przekaźniki SPDT (bez buzzera)

D – Panel montażowy:
P: Plastikowy, okrągły panel
S: Stal nierdzewna, panel kwadratowy

E – Kierunek zasysania powietrza:
F: Zasysanie z przodu
B: Zasysanie z tyłu
S: Zasysanie z boku

Funkcje i zalety:

Wysokiej precyzji czujnik MEMS: dokładnie wykrywa nawet najmniejsze zmiany ciśnienia – idealny dla wrażliwych systemów.

Wielofunkcyjny kontroler: jedno urządzenie zawiera wyświetlacz LCD, wyjście analogowe, przekaźniki oraz buzzer – wszystko do automatycznego sterowania.

Konstrukcja modułowa – na zamówienie: możliwość wyboru zakresu pomiarowego, typu sygnału, konfiguracji przekaźników, rodzaju panelu i kierunku zasysania powietrza.

RS-485 Modbus RTU: łatwa integracja z systemami SCADA, BMS i innymi systemami automatyki.

Alarm dźwiękowy i świetlny: wbudowany buzzer i wskaźnik świetlny z możliwością lokalnego ustawienia progów alarmowych.

Zastosowanie:

Systemy wentylacji i klimatyzacji (HVAC) – monitoring różnicy ciśnień w kanałach, kontrola zapchania filtrów

Laboratoria – równowaga ciśnień między strefami

Linie produkcyjne – zarządzanie ciśnieniem w instalacjach pneumatycznych

Kontrola jakości powietrza w budynkach – ochrona przed zaburzeniami przepływu

Systemy dostarczania gazu – analiza różnicy ciśnień w filtrach i przewodach

Zalety:

Dokładny i stabilny pomiar nawet w trudnych warunkach

Możliwość konfiguracji według potrzeb systemu

Kompaktowa obudowa IP65 – odporna na kurz i wilgoć

Obsługa RS-485 Modbus RTU – łatwa integracja z sieciami automatyki

Alarm dźwiękowy i wizualny

Czytelny wyświetlacz cyfrowy parametrów

Wady:

Tylko dla powietrza lub gazów obojętnych – nie nadaje się do agresywnych mediów chemicznych

Wymaga zasilania 16–30 VDC – nie nadaje się do systemów bez osobnego źródła zasilania DC

Zaawansowane sterowanie różnicowym ciśnieniem dostosowane do Twojego systemu. Zamów z wybranymi parametrami.
