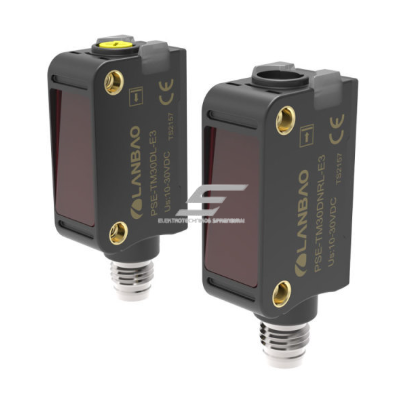

  •   Czujnik fotoelektryczny | przerywana wiązka | nadajnik + odbiornik | 30 m | 32.5x20.7x10.6 mm | 10–30VDC | NO+NC | PNP | M8 | ABS | czerwony laser | IP67
      Czujnik fotoelektryczny | przerywana wiązka | nadajnik + odbiornik | 30 m | 32.5x20.7x10.6 mm | 10–30VDC | NO+NC | PNP | M8 | ABS | czerwony laser | IP67 1
      Czujnik fotoelektryczny | przerywana wiązka | nadajnik + odbiornik | 30 m | 32.5x20.7x10.6 mm | 10–30VDC | NO+NC | PNP | M8 | ABS | czerwony laser | IP67 2

    Czujnik fotoelektryczny | przerywana wiązka | nadajnik + odbiornik | 30 m | 32.5x20.7x10.6 mm | 10–30VDC | NO+NC | PNP | M8 | ABS | czerwony laser | IP67

    Kod: PSE-TM30DPRL-E3
    Pytanie do produktu
    Cena 92.13 € z VAT
    ( 76.14 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Wysokiej klasy laserowy czujnik fotoelektryczny typu przerywanego promienia, przeznaczony do wykrywania obiektów. Dzięki zastosowaniu wiązki laserowej czerwonego światła z małym punktem świetlnym czujnik zapewnia wysoką precyzję i niezawodność nawet w najtrudniejszych warunkach przemysłowych.

    Dzięki klasie ochrony IP67, obudowie PC+ABS i uniwersalnej konstrukcji czujnik doskonale nadaje się do systemów automatyki, linii pakujących, przenośników, urządzeń robotycznych, a także dla elektryków i inżynierów poszukujących niezawodnego rozwiązania do wykrywania obiektów na dużych odległościach.

  • Opis

    Specyfikacja techniczna

    Typ detekcji: Bariera optyczna (promień przerywany)
    Nominalna odległość wykrywania: 30 m
    Regulacja odległości: pokrętłem
    Źródło światła: Czerwony laser (650 nm), klasa 1
    Wielkość plamki świetlnej: 36 mm @ 30 m
    Minimalny wykrywany obiekt: >Φ3 mm (0–2 m), >Φ15 mm (2–30 m)

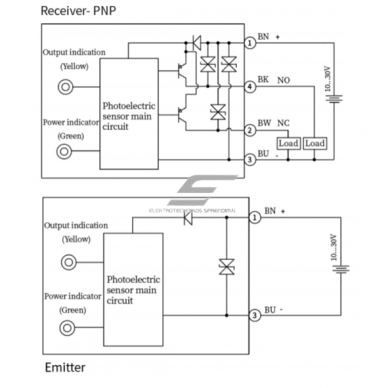

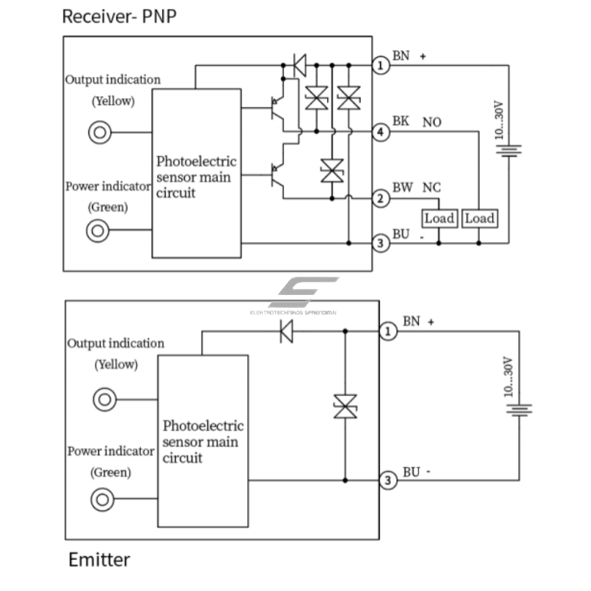

    Typ wyjścia: PNP, NO+NC
    Czas reakcji: T-on <0,5 ms, T-off <0,5 ms
    Napięcie zasilania: 10…30 V DC (tętnienia <10 % Vp-p)
    Pobór prądu: Nadajnik ≤20 mA; Odbiornik ≤20 mA
    Prąd obciążenia: ≤100 mA
    Spadek napięcia: ≤1,5 V
    Zabezpieczenia: przed zwarciem, przeciążeniem, odwrotną polaryzacją, przepięciem
    Wskaźniki: Zielona dioda LED – zasilanie; Żółta dioda LED – wyjście, przeciążenie lub zwarcie (miga)
    Odporność na światło: Światło słoneczne ≤10 000 luksów; Światło lamp ≤3 000 luksów
    Temperatura pracy: -10…+50 °C (bez kondensacji i zamarzania)
    Temperatura przechowywania: -40…+70 °C
    Wilgotność: 35–85 % RH
    Klasa ochrony: IP67
    Obudowa: Tworzywo PC+ABS
    Soczewka: PMMA

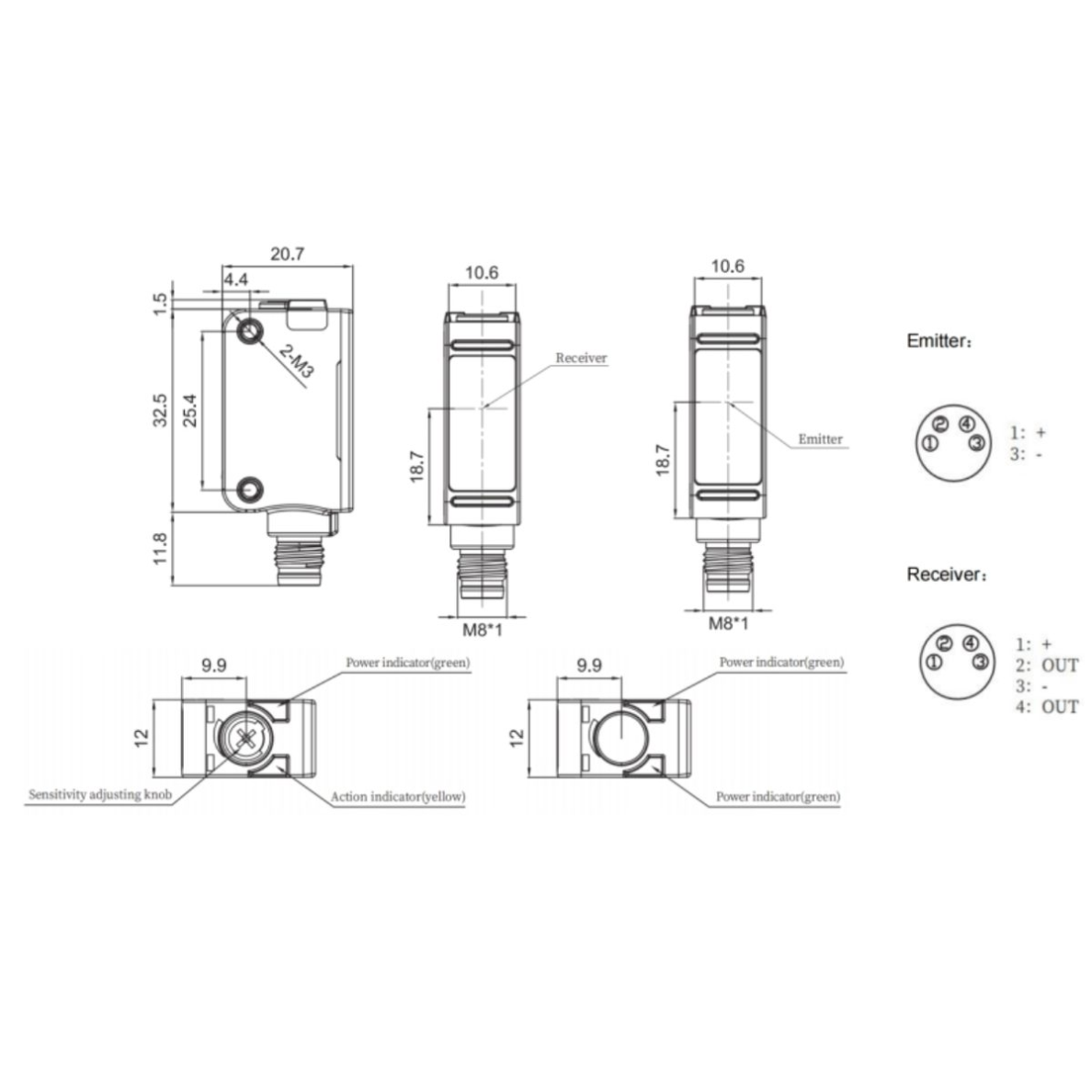

    Połączenie: M8 4-pin
    Certyfikaty: CE
    Normy: EN60947-5-2:2012, IEC60947-5-2:2012

    Funkcje i zasada działania

    Wykrywanie na dużą odległość – idealne do przenośników i magazynów.

    Wysoka precyzja i krótki czas reakcji (<2 ms).

    Ochrona przed zwarciem – zwiększa bezpieczeństwo systemu.

    Wizualna sygnalizacja LED – wyraźny stan pracy i błędów.

    Zastosowanie i użytkowanie

    Dla użytkownika domowego lub majsterkowicza: Do wykrywania obiektów w warsztatach i projektach automatyki.
    Dla inżyniera / specjalisty ds. automatyki: Do robotyki, linii produkcyjnych, przenośników, systemów zliczania i pozycjonowania.
    Dla elektryka / technika: Łatwy montaż dzięki kompaktowej obudowie; wskaźniki LED ułatwiają diagnostykę i konfigurację.

    Zalety

    Kompaktowa plastikowa obudowa

    Szybka reakcja

    Wyraźny promień laserowy – łatwe ustawienie

    Odporność na wilgoć i kurz (IP67)

    Certyfikat CE

    Wady

    Wymaga precyzyjnego ustawienia nadajnika i odbiornika

    Nie nadaje się do bardzo przezroczystych obiektów

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
