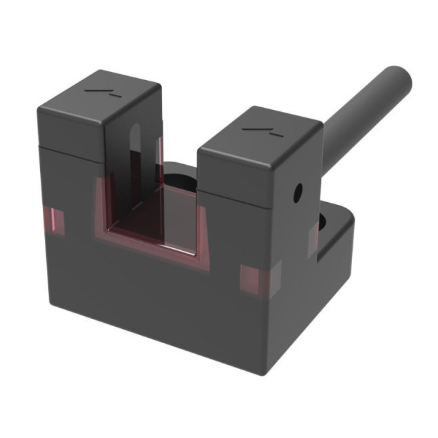

  •   Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | Kabel 1m | PP | Wiązka podczerwieni LED | IP65

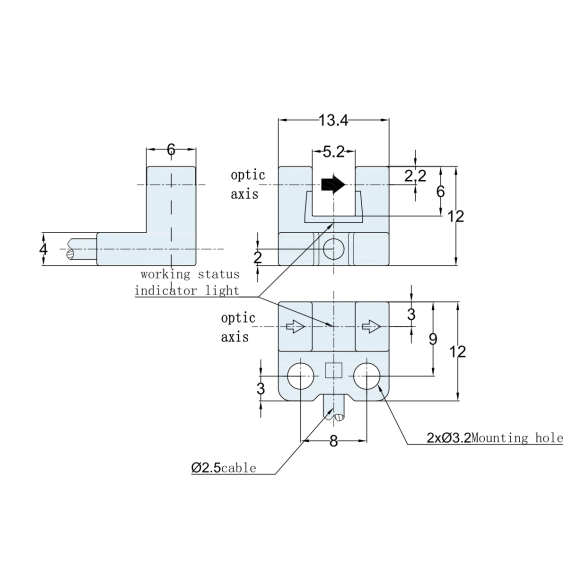

      Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | Kabel 1m | PP | Wiązka podczerwieni LED | IP65 1
      Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | Kabel 1m | PP | Wiązka podczerwieni LED | IP65 2
      Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | Kabel 1m | PP | Wiązka podczerwieni LED | IP65 3

    Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | Kabel 1m | PP | Wiązka podczerwieni LED | IP65

    Kod: PU05S-TGNR-L
    Pytanie do produktu
    Cena 12.34 € z VAT
    ( 10.20 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Fotoelektryczny czujnik w kształcie litery U to niezawodne rozwiązanie dla różnych zadań automatyzacji, wymagających precyzyjnego wykrywania obiektów bez bezpośredniego kontaktu. Czujnik działa na zasadzie przerwania wiązki: gdy obiekt znajdzie się pomiędzy nadajnikiem i odbiornikiem podczerwieni wewnątrz czujnika, sygnał ulega zmianie i generuje wyjście elektryczne.

    Tego typu czujnik jest szeroko stosowany w urządzeniach automatyki, systemach przenośników, liniach pakujących, maszynach drukarskich, a także w produkcji elektroniki i na liniach montażowych, gdzie wymagana jest precyzyjna detekcja małych obiektów.

  • Opis

    Specyfikacja techniczna

    Typ detekcji: Przerywana wiązka
    Nominalna odległość detekcji: 5 mm (nieregulowana)
    Źródło światła: Dioda podczerwieni (940 nm)
    Minimalny wykrywany obiekt: >1.2 × 0.8 mm

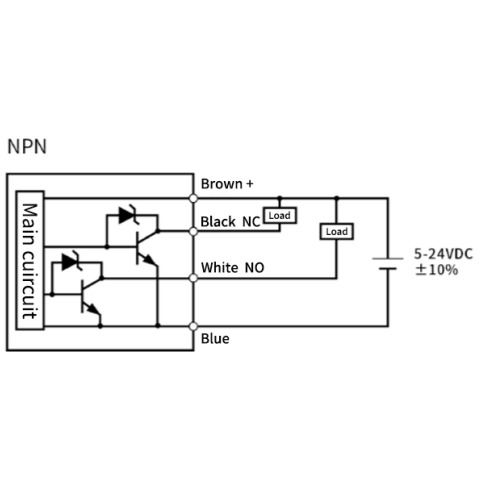

    Typ wyjścia: NPN, NO/NC (wybierane)
    Napięcie zasilania: 5...24 V DC (tętnienia <10%)
    Pobór prądu: ≤15 mA
    Prąd obciążenia: ≤50 mA
    Napięcie resztkowe: ≤1 V (przy 50 mA)
    Częstotliwość przełączania: ≥1 kHz (maks. 3 kHz)
    Funkcje ochronne: Zabezpieczenie przed zwarciem i odwrotną polaryzacją
    Odporność na światło zewnętrzne: Lampa fluorescencyjna ≤ 1000 lx
    Wskaźnik: Żółta dioda LED – wyjście
    Temperatura otoczenia: -25…+55 °C (bez kondensacji i zamarzania)
    Wilgotność otoczenia: 5–85 % RH (bez kondensacji)
    Histereza: <0.06 mm
    Odporność na wibracje: 10…2000 Hz, amplituda 1.5 mm (2 h w kierunkach X/Y/Z)
    Klasa ochrony: IP65
    Obudowa: PP (polipropylen)
    Połączenie: Kabel 1 m

    Funkcje i zasada działania

    Zasada przerywanej wiązki – wysoka czułość i precyzja nawet przy bardzo małych obiektach.

    L-ON/D-ON – możliwość konfiguracji zgodnie z logiką systemu.

    Szybka reakcja – skuteczna detekcja szybko poruszających się obiektów.

    Kompaktowa konstrukcja w kształcie litery U – idealna do montażu w ograniczonej przestrzeni.

    Wysoka odporność na wilgoć, kurz i wibracje.

    Szeroki zakres napięcia – odpowiedni do wielu systemów automatyki i urządzeń domowych.

    Zastosowanie

    Dla użytkowników domowych i majsterkowiczów: Do wykrywania obiektów w warsztatach lub projektach automatyki.
    Dla inżynierów / specjalistów automatyki: W systemach automatyzacji, liniach pakujących, kontroli jakości, pozycjonowaniu.
    Dla elektryków / techników: Łatwo integruje się z szafami sterowniczymi, systemami PLC i urządzeniami bezpieczeństwa.

    Zalety

    Wysoka precyzja

    Niezawodne zabezpieczenie przed zwarciem

    Klasa ochrony IP65 – odpowiednia do środowisk zapylonych i wilgotnych

    Wady

    Wymaga precyzyjnego ustawienia względem obiektu podczas montażu

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
