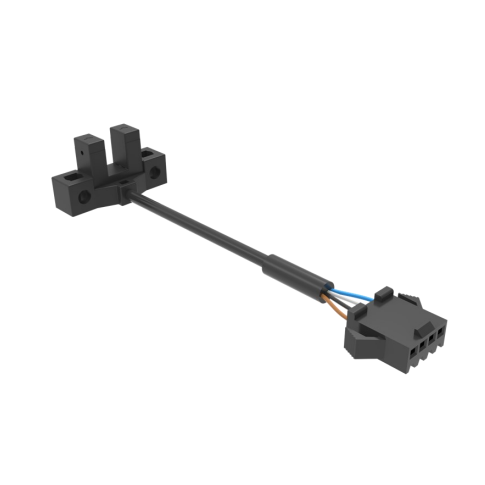

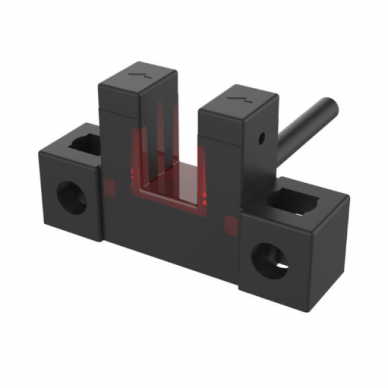

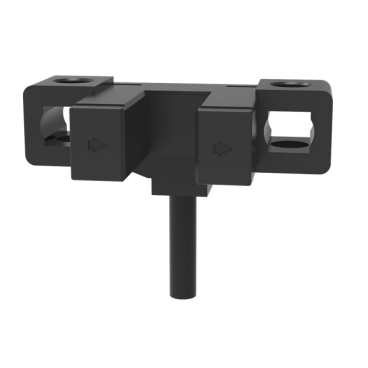

  •   Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | kabel 5cm + złącze 4-pinowe | PBT | Wiązka podczerwieni LED | IP64
      Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | kabel 5cm + złącze 4-pinowe | PBT | Wiązka podczerwieni LED | IP64 1
      Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | kabel 5cm + złącze 4-pinowe | PBT | Wiązka podczerwieni LED | IP64 2
      Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | kabel 5cm + złącze 4-pinowe | PBT | Wiązka podczerwieni LED | IP64 3
      Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | kabel 5cm + złącze 4-pinowe | PBT | Wiązka podczerwieni LED | IP64 4

    Czujnik fotoelektryczny | Typ przerywanej wiązki | W kształcie litery U | 5mm | 13,4x12,6mm | 5–24VDC | NO/NC | NPN | kabel 5cm + złącze 4-pinowe | PBT | Wiązka podczerwieni LED | IP64

    Kod: PU05M-TGNR-L 1002
    Pytanie do produktu
    Cena 12.34 € z VAT
    ( 10.20 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Fotoelektryczny czujnik w kształcie litery U to niezawodne rozwiązanie dla różnych zadań automatyzacji, wymagających precyzyjnego wykrywania obiektów bez bezpośredniego kontaktu. Czujnik działa na zasadzie przerwania wiązki: gdy obiekt znajdzie się pomiędzy nadajnikiem i odbiornikiem podczerwieni wewnątrz czujnika, sygnał ulega zmianie i generuje wyjście elektryczne.

    Tego typu czujnik jest szeroko stosowany w urządzeniach automatyki, systemach przenośników, liniach pakujących, maszynach drukarskich, a także w produkcji elektroniki i na liniach montażowych, gdzie wymagana jest precyzyjna detekcja małych obiektów.

  • Opis

    Specyfikacja techniczna

    Typ detekcji: Przerwany promień
    Nominalna odległość wykrywania: 5 mm (nieregulowana)
    Źródło światła: Diody LED podczerwieni (940 nm)
    Minimalny wykrywany obiekt: >1.2 × 0.8 mm

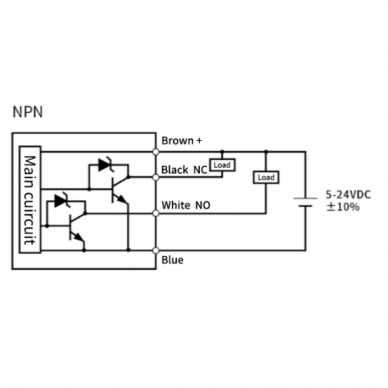

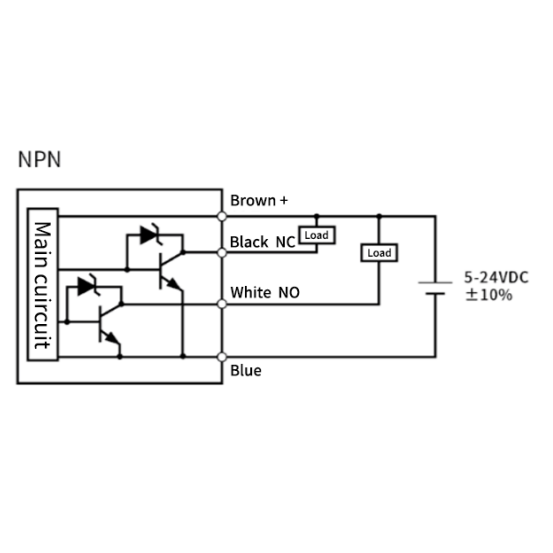

    Typ wyjścia: NPN, NO/NC (do wyboru)
    Napięcie zasilania: 5...24 V DC (tętnienia <10%)
    Pobór prądu: ≤15 mA
    Prąd obciążenia: ≤50 mA
    Napięcie resztkowe: ≤1 V (przy obciążeniu 50 mA)
    Częstotliwość przełączania: ≥1 kHz (maks. 3 kHz)
    Funkcje ochronne: Zabezpieczenie przed zwarciem i błędną polaryzacją
    Odporność na zakłócenia świetlne: Lampa fluorescencyjna ≤1000 lx
    Wskaźnik: Żółta dioda LED – wyjście
    Temperatura otoczenia: -25…+55 °C (bez kondensacji lub zamarzania)
    Wilgotność otoczenia: 5–85 % RH (bez kondensacji)
    Histereza: <0.06 mm
    Odporność na wibracje: 10…2000 Hz, amplituda 1,5 mm (2 h w kierunkach X/Y/Z)
    Klasa ochrony: IP64
    Obudowa: PBT

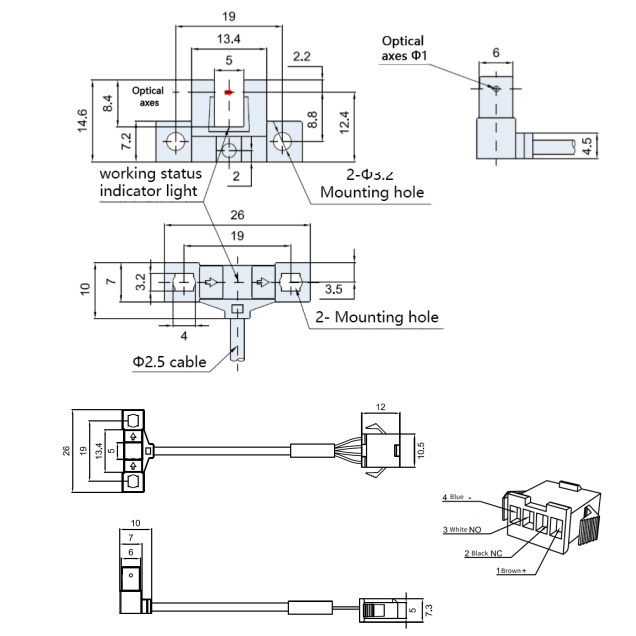

    Połączenie: Kabel 5 cm z 4-pinowym złączem

    Funkcje i zasada działania

    Zasada przerwanego promienia – wysoka czułość i dokładność nawet przy bardzo małych obiektach.
    L-ON/D-ON – umożliwia dopasowanie sensora do logiki systemu.
    Szybka reakcja – zapewnia skuteczne wykrywanie szybko poruszających się obiektów.
    Kompaktowa konstrukcja w kształcie litery U – idealna do ograniczonej przestrzeni i trudnych miejsc montażu.
    Szeroki zakres napięcia – odpowiedni dla systemów automatyki przemysłowej i domowej.

    Zastosowanie

    Dla użytkownika domowego lub majsterkowicza: Do wykrywania obiektów w warsztatach lub projektach automatyki.
    Dla inżyniera / specjalisty ds. automatyki: W systemach automatyzacji, liniach pakujących, kontroli jakości, wykrywaniu pozycji i monitorowaniu procesów.
    Dla elektryka / technika: Łatwy do integracji z szafami sterowniczymi, systemami PLC lub urządzeniami bezpieczeństwa maszyn. Szeroki zakres napięcia i wygodne podłączenie minimalizują ryzyko błędów montażowych.

    Zalety

    Wysoka precyzja

    Niezawodne zabezpieczenie przed zwarciem

    Klasa ochrony IP64 – nadaje się do środowisk zapylonych lub wilgotnych

    Wady

    Wymaga precyzyjnego ustawienia względem obiektu podczas montażu

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
