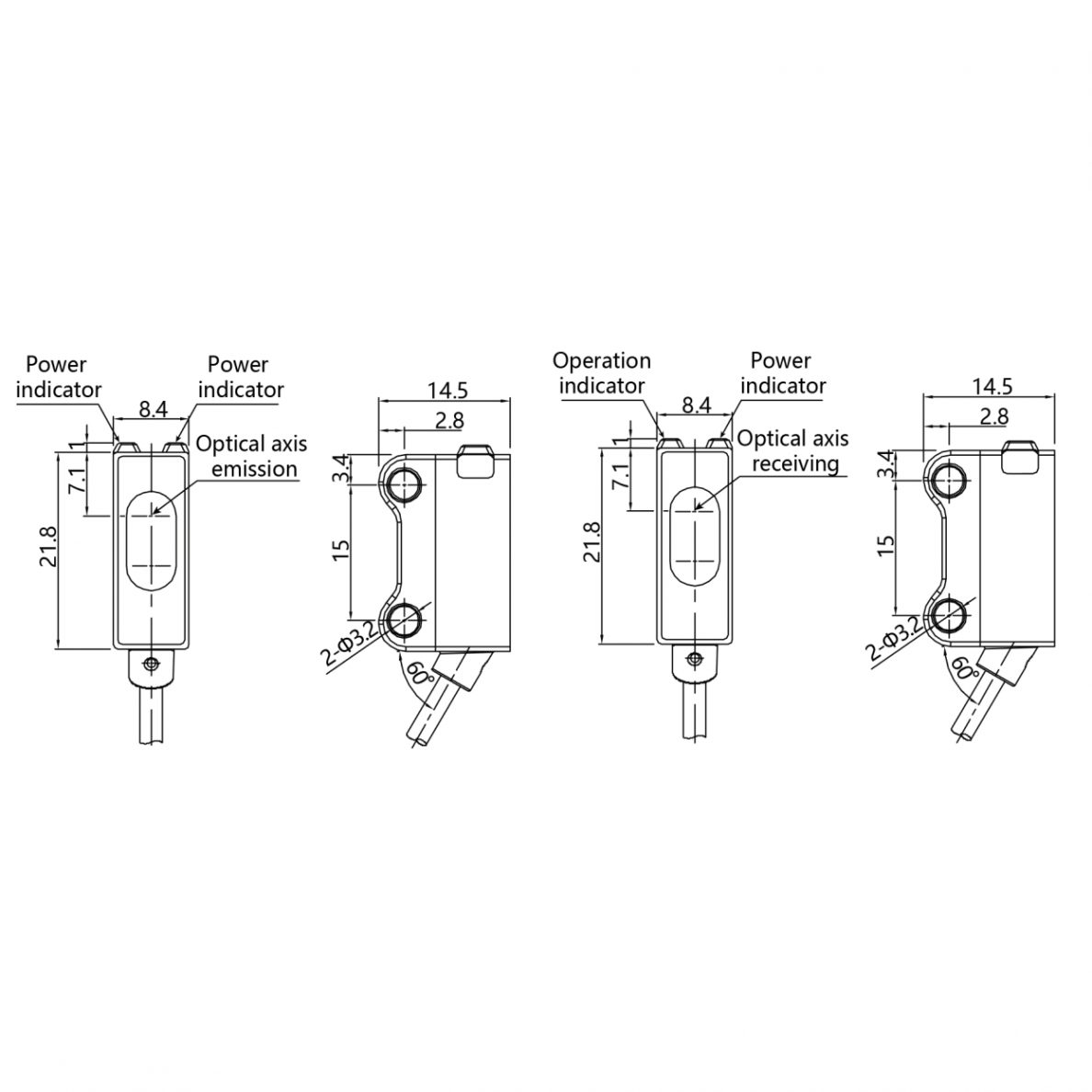

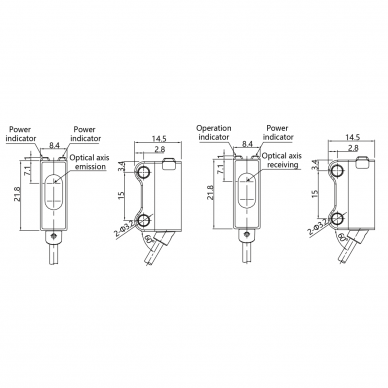

  •   Czujnik fotoelektryczny | Typ z przerwanym promieniem | Nadajnik + odbiornik | 2000 mm | 21,8x14,5x8,4mm | 10-30VDC | NO | NPN | Kabel 2 m | ABS | Czerwony promień światła | IP65
      Czujnik fotoelektryczny | Typ z przerwanym promieniem | Nadajnik + odbiornik | 2000 mm | 21,8x14,5x8,4mm | 10-30VDC | NO | NPN | Kabel 2 m | ABS | Czerwony promień światła | IP65 1
      Czujnik fotoelektryczny | Typ z przerwanym promieniem | Nadajnik + odbiornik | 2000 mm | 21,8x14,5x8,4mm | 10-30VDC | NO | NPN | Kabel 2 m | ABS | Czerwony promień światła | IP65 2

    Czujnik fotoelektryczny | Typ z przerwanym promieniem | Nadajnik + odbiornik | 2000 mm | 21,8x14,5x8,4mm | 10-30VDC | NO | NPN | Kabel 2 m | ABS | Czerwony promień światła | IP65

    Kod: PST-TM2DNOR
    Pytanie do produktu
    Cena 68.87 € z VAT
    ( 56.92 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

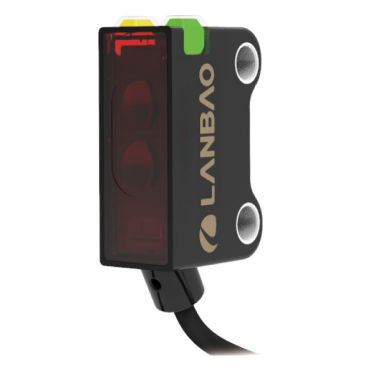

    Fotoelektryczny czujnik bariery – kompaktowe, lecz wysokiej jakości urządzenie przeznaczone do wykrywania obiektów.
    Dzięki widocznej czerwonej wiązce światła czujnik umożliwia prostą i szybką regulację optyczną, a obudowa z gwintem M3 pozwala na łatwą integrację nawet w bardzo wąskich obudowach urządzeń lub robotów.

    Wykonany z wytrzymałego tworzywa ABS z soczewką PMMA i klasą ochrony IP65, czujnik jest odporny na kurz, wilgoć oraz uszkodzenia mechaniczne, dzięki czemu doskonale sprawdza się zarówno w automatyce przemysłowej, jak i w systemach domowych.

  • Opis

    Specyfikacja techniczna

    Typ detekcji: Bariera podczerwieni (przerywany promień)
    Nominalna odległość detekcji: 2 m (nieregulowana)
    Źródło światła: Czerwone światło (640 nm)
    Średnica wiązki: ~80 mm przy odległości 2 m
    Kąt kierunku: Nadajnik ±1°, odbiornik ±4°
    Standardowy cel: ≥ φ5 mm nieprzezroczysty obiekt
    Minimalny wykrywany cel: ≥ φ3 mm (po odpowiednim ustawieniu czułości)

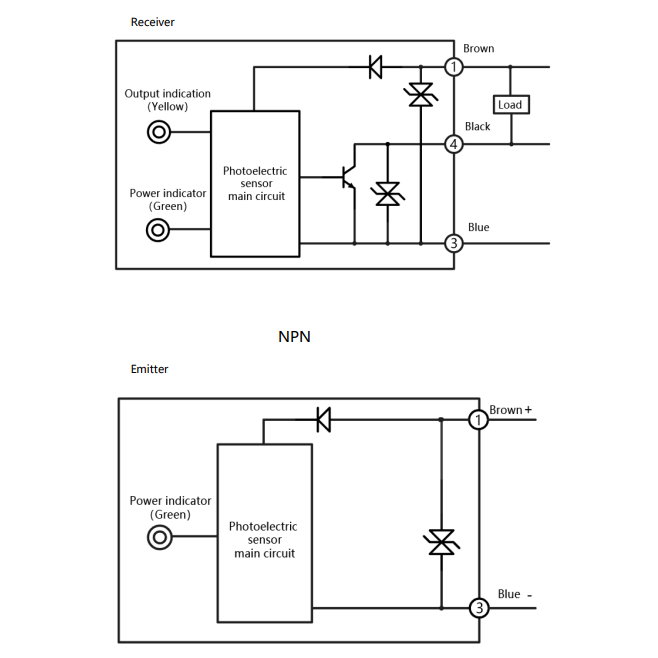

    Typ wyjścia: NPN, NO
    Czas reakcji: ≤ 1 ms
    Napięcie zasilania: 10…30 V DC
    Pobór prądu: ≤ 10 mA (nadajnik); ≤ 15 mA (odbiornik)
    Prąd obciążenia: ≤ 50 mA
    Spadek napięcia: ≤ 1,5 V
    Zabezpieczenia: przed zwarciem, odwrotną polaryzacją, przepięciem
    Wskaźniki: Zielona dioda LED – zasilanie i stabilny sygnał; Żółta LED – sygnał wyjściowy
    Odporność na zakłócenia świetlne: Światło słoneczne ≤ 10 000 luksów; Światło lampy ≤ 3 000 luksów
    Temperatura pracy: -25…+55 °C
    Temperatura przechowywania: -25…+70 °C
    Klasa ochrony: IP65
    Obudowa: Tworzywo ABS
    Soczewka: PMMA
    Połączenie: Kabel PVC 2 m
    Zestaw zawiera: 2 śruby M3×16 mm, 2 nakrętki, instrukcję obsługi

    Funkcje i zasada działania

    Czujnik działa na zasadzie bariery świetlnej – wiązka światła jest wysyłana z nadajnika do odbiornika.
    Gdy obiekt przerwie wiązkę, odbiornik wykrywa przerwanie i generuje sygnał wyjściowy.
    Taka metoda zapewnia bardzo wysoką dokładność detekcji i niskie ryzyko fałszywych alarmów, co sprawia, że nadaje się do wykrywania małych i szybko poruszających się obiektów.

    Zastosowanie

    Dla użytkownika domowego lub majsterkowicza: Do wykrywania obiektów w warsztacie lub indywidualnych projektach automatyki.
    Dla inżyniera / specjalisty ds. automatyki: Do robotyki, linii produkcyjnych, przenośników, systemów zliczania i pozycjonowania.
    Dla elektryka / technika: Łatwy montaż dzięki kompaktowej obudowie; wyraźne diody LED ułatwiają diagnozę i konfigurację.

    Zalety

    Kompaktowy rozmiar – idealny do małych przestrzeni

    Dokładna i szybka reakcja

    Wysoka odporność na światło i zakłócenia

    Odporność na kurz i wilgoć

    Widoczna czerwona wiązka – łatwe ustawienie

    Wady

    Wymaga precyzyjnego ustawienia nadajnika i odbiornika

    Nie wykrywa przezroczystych ani przepuszczających światło obiektów

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
