Czujnik położenia liniowego i przemieszczenia | 14–100 mm | do 36V DC | wyjście analogowe | do pomiaru skoku cylindrów, suwaków i mechanizmów

Czujnik pozycji liniowej – analogowy pomiar przemieszczenia, IP68, do 36V DC, 14–100 mm

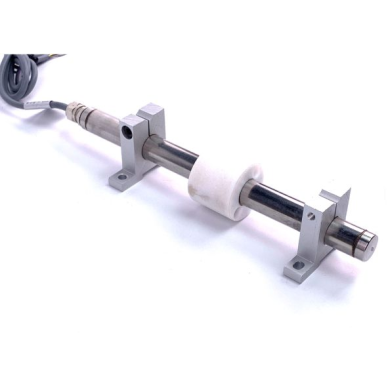

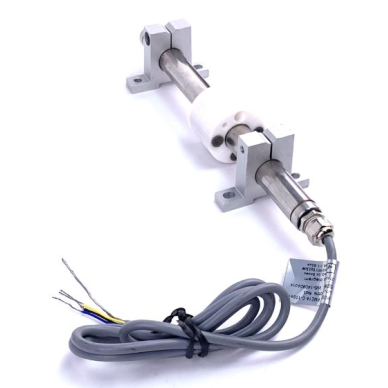

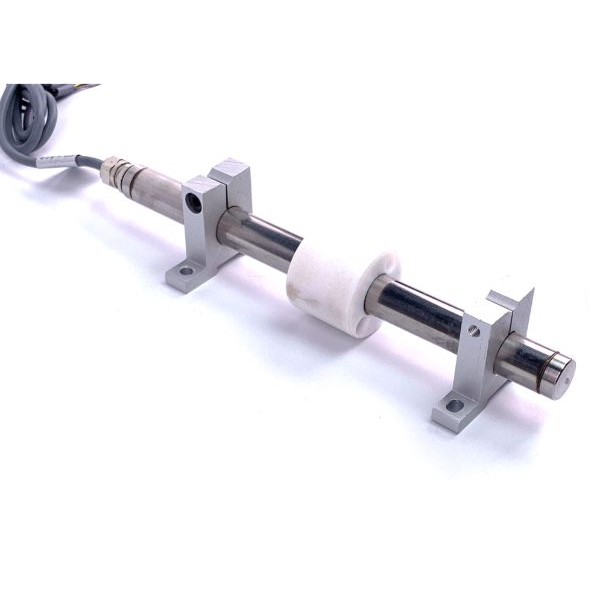

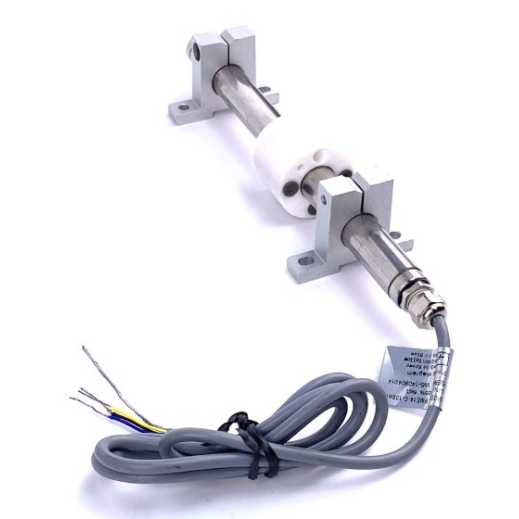

Jest to magnetorezystancyjny czujnik pozycji i przemieszczenia liniowego, przeznaczony do precyzyjnego pomiaru skoku, pozycji lub przemieszczenia liniowego mechanizmów ruchomych. Czujnik posiada wyjście analogowe, połączenie kablowe, liniowość ±0,1%, napięcie zasilania do 36V DC, aluminiową obudowę oraz wysoką klasę szczelności. Dzięki kompaktowej konstrukcji i montażowi na wspornikach nadaje się do urządzeń przemysłowych, automatyki, hydrauliki, mechanizmów pneumatycznych i systemów pozycjonowania.

• Automatyka przemysłowa – do monitorowania pozycji skoku mechanizmów, suwaków, prowadnic i ruchomych elementów.
• Systemy hydrauliczne i pneumatyczne – do kontroli skoku cylindrów lub pozycji siłowników.
• Sterowanie urządzeniami – gdy wymagany jest sygnał analogowy o rzeczywistej pozycji, a nie tylko sygnał krańcowy.
• Stanowiska pomiarowe i testowe – do pomiaru przemieszczenia, kontroli ruchów powtarzalnych i procesów badawczych.
• Linie pakujące, produkcyjne i montażowe – do śledzenia i sterowania pozycją ruchomych podzespołów.

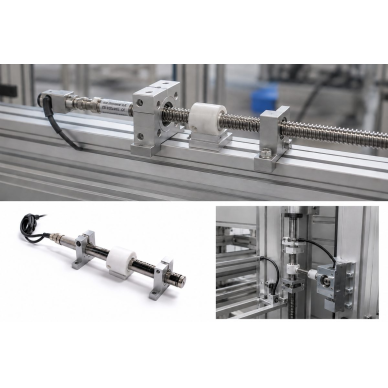

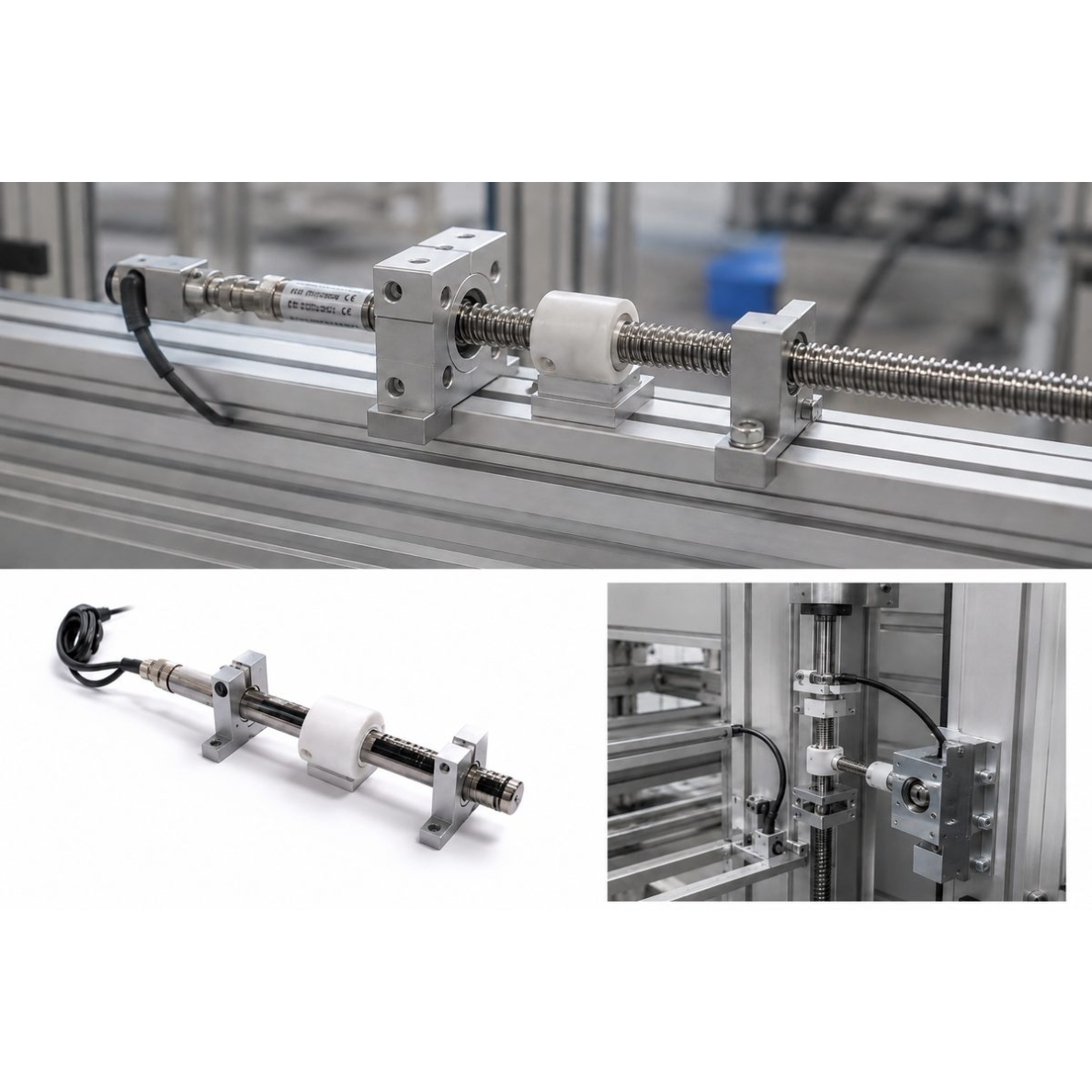

Na przykład czujnik można zamontować przy siłowniku pneumatycznym lub hydraulicznym, suwaku albo mechanizmie liniowym. W miarę ruchu mechanizmu czujnik przesyła sygnał analogowy do sterownika, na podstawie którego można ustalić dokładną pozycję, skok lub granice ruchu.

Takie rozwiązanie sprawdza się w urządzeniach, w których nie wystarcza zwykły wyłącznik krańcowy, ponieważ konieczne jest monitorowanie pozycji pośredniej, sterowanie procesem na podstawie rzeczywistego przemieszczenia lub wykonywanie precyzyjnego zapisu pomiaru.

Dla specjalisty automatyka: odpowiednie rozwiązanie, gdy wymagany jest analogowy sygnał pozycji dla sterownika PLC, systemu sterowania urządzeniem lub modułu akwizycji danych. Może być stosowany do pozycjonowania i kontroli skoku ruchomych elementów.

Dla inżyniera / projektanta: istotny przy projektowaniu systemów ruchu liniowego, gdzie konieczne jest uwzględnienie zakresu pomiarowego, sygnału wyjściowego, napięcia zasilania, ochrony IP, granic temperatury i mocowania mechanicznego.

Dla specjalisty utrzymania ruchu: może być stosowany jako czujnik zamienny lub dodatkowy w urządzeniach przemysłowych, w których ważny jest niezawodny pomiar pozycji, duża liczba cykli pracy i odporność na czynniki środowiskowe.

Czujnik przemieszczenia musi być montowany i podłączany zgodnie z zaleceniami producenta. Przed montażem należy ocenić napięcie zasilania, typ sygnału wyjściowego, mocowanie mechaniczne, zakres skoku oraz warunki środowiskowe.

• Nie przekraczać napięcia zasilania 36V DC, chyba że dokumentacja konkretnego modelu stanowi inaczej.

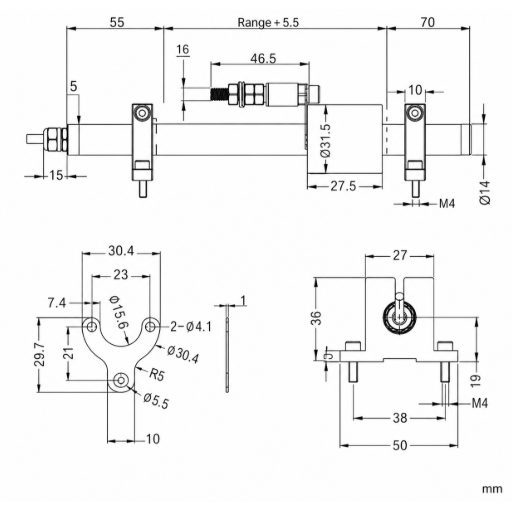

• Podczas montażu zapewnić poprawne osiowanie mechaniczne, aby czujnik nie był obciążony siłami bocznymi.
• Nie przekraczać dopuszczalnej prędkości przemieszczenia – podano prędkość do 5 m/s.
• Uwzględnić temperaturę pracy – czujnik przystosowany do pracy w zakresie od -40℃ do +120℃.
• Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego specjalistę, zwłaszcza gdy czujnik jest podłączany do PLC, modułu pomiarowego lub systemu automatyki przemysłowej.

Szybki przewodnik wyboru

Odpowiedni, gdy potrzebny jest kompaktowy czujnik magnetorezystancyjny do pomiaru przemieszczenia liniowego, a system sterowania wymaga sygnału analogowego. Czujnik ten nadaje się do urządzeń przemysłowych, systemów hydraulicznych i pneumatycznych, suwaków, mechanizmów pozycjonowania i stanowisk testowych.

Precyzyjny czujnik magnetorezystancyjny do pomiaru pozycji liniowej i przemieszczenia

Magnetorezystancyjny czujnik przemieszczenia to praktyczne rozwiązanie w automatyce przemysłowej, gdy wymagany jest precyzyjny pomiar pozycji ruchomego mechanizmu, skoku lub przemieszczenia liniowego oraz przekazanie sygnału analogowego do sterownika.

Dzięki liniowości ±0,1%, zasilaniu do 36V DC, ochronie IP68 / IP65, aluminiowej obudowie oraz szerokim granicom temperatur, czujnik ten sprawdza się w różnorodnych projektach automatyki, hydrauliki, pneumatyki, pozycjonowania i pomiarów.
