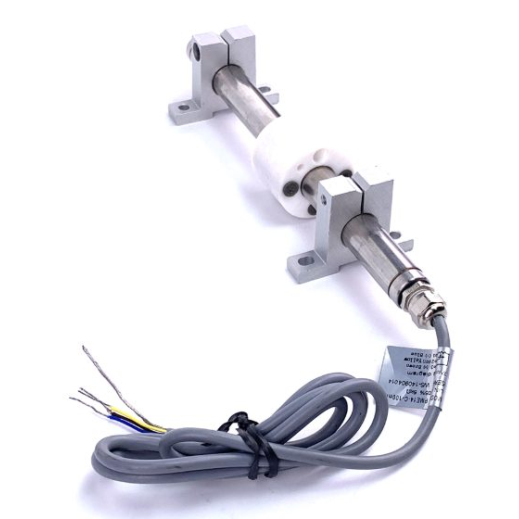

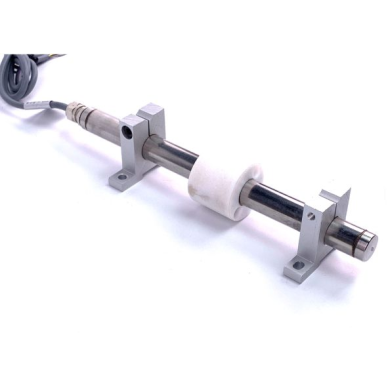

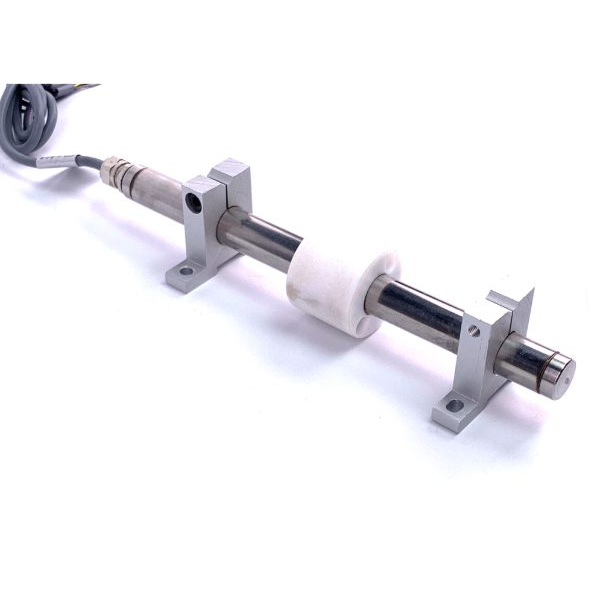

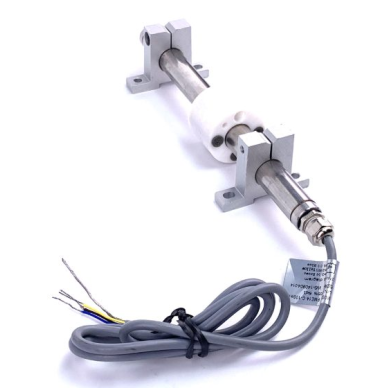

    Czujnik położenia liniowego i przemieszczenia | 14–350 mm | do 36V DC | wyjście analogowe | do pomiaru skoku cylindrów, suwaków i mechanizmów

    Kod: ES-PME14-350
    Pytanie do produktu
    Cena 299.98 € z VAT
    ( 247.92 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!
    Jest to magnetorezystancyjny czujnik pozycji i przemieszczenia liniowego, przeznaczony do precyzyjnego pomiaru skoku, pozycji lub przemieszczenia liniowego mechanizmów ruchomych. Czujnik posiada wyjście analogowe, połączenie kablowe, liniowość ±0,1%, napięcie zasilania do 36V DC, aluminiową obudowę oraz wysoką klasę szczelności. Dzięki kompaktowej konstrukcji i montażowi na wspornikach nadaje się do urządzeń przemysłowych, automatyki, hydrauliki, mechanizmów pneumatycznych i systemów pozycjonowania.
  • Opis

    Czujnik pozycji liniowej – analogowy pomiar przemieszczenia, IP68, do 36V DC, 14–350 mm

    To magnetorezystancyjny czujnik pozycji i przemieszczenia liniowego, przeznaczony do precyzyjnego pomiaru skoku, pozycji lub przemieszczenia liniowego mechanizmów ruchomych. Czujnik posiada wyjście analogowe, połączenie kablowe, liniowość ±0,1%, napięcie zasilania do 36V DC, aluminiową obudowę oraz wysoką klasę szczelności. Dzięki kompaktowej konstrukcji i montażowi na wspornikach nadaje się do urządzeń przemysłowych, automatyki, hydrauliki, mechanizmów pneumatycznych i systemów pozycjonowania.

    Główna idea:
    Czujnik ten jest przeznaczony do precyzyjnego pomiaru przemieszczenia liniowego lub pozycji, gdy wymagany jest sygnał analogowy, kompaktowy montaż, dobra odporność na warunki środowiskowe oraz stabilna praca w systemach przemysłowych. Seria PME14 jest szczególnie istotna w urządzeniach zautomatyzowanych, gdzie ważne jest monitorowanie pozycji cylindra, prowadnicy, suwaka lub innego ruchomego elementu.
    Typ pomiaru
    Przemieszczenie magnetorezystancyjne
    Wyjście
    Analogowe
    Dokładność
    Liniowość ±0,1%
    Ochrona
    IP68 / IP65

    Zasada działania

    Magnetorezystancyjny czujnik przemieszczenia mierzy pozycję części ruchomej na podstawie zmiany pola magnetycznego. Podczas ruchu mechanizmu element pomiarowy czujnika wykrywa zmianę pozycji i zamienia ją na analogowy sygnał elektryczny, który może zostać odczytany przez sterownik, PLC, moduł pomiarowy lub inny system automatyki.

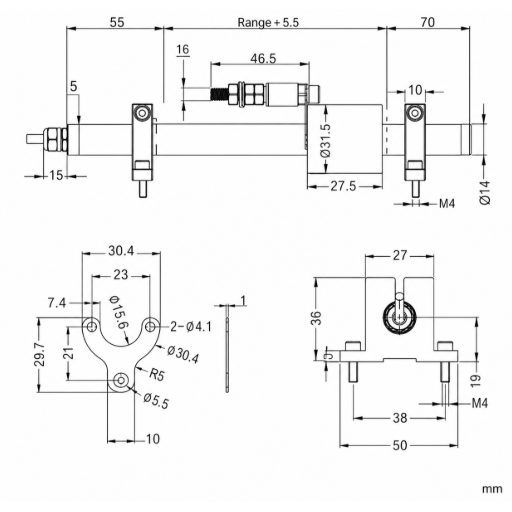

    Czujnik serii PME14 montowany jest za pomocą wspornika i podłączany kablem. Nadaje się do zastosowań, w których konieczne jest nie tylko wykrycie pozycji krańcowej, ale także uzyskanie sygnału proporcjonalnego o rzeczywistym przemieszczeniu w całym zakresie pomiarowym. Pozwala to na precyzyjniejsze sterowanie skokiem mechanizmu, monitorowanie pozycji i optymalizację pracy urządzenia.

    Dlaczego warto stosować magnetorezystancyjny czujnik przemieszczenia?
    Pozwala on mierzyć nie tylko stan „włączony / wyłączony”, ale także rzeczywistą pozycję liniową. Jest to ważne w systemach automatyki, gdzie wymagane jest kontrolowanie skoku cylindra, pozycji suwaka, otwarcia zaworu, ruchu węzła mechanicznego lub innego precyzyjnego parametru przemieszczenia.

    Parametry techniczne

    Producent / marka MIRAN
    Model / kod producenta PME14
    Typ produktu Magnetorezystancyjny czujnik pozycji / przemieszczenia liniowego
    Zasada pomiaru Pomiar przemieszczenia magnetorezystancyjny
    Zastosowanie Pomiar przemieszczenia liniowego i pozycji
    Sygnał wyjściowy Analogowy
    Interfejs połączeniowy Kabel
    Napięcie zasilania ≤36V DC
    Maksymalne napięcie robocze 36V
    Liniowość ±0,1%
    Tolerancja rezystancji ±10%
    Opór suwaka / trzpienia ≤0,5N
    Maksymalne przyspieszenie ≤10 m/s²
    Prędkość przemieszczenia ≤5 m/s
    Czułość przemieszczenia bez histerezy 0,05–0,1 mm
    Liczba cykli pracy Do 100 000 000 razy
    Zakres pomiarowy 14–350 mm
    Typ montażu Montaż na wspornikach
    Materiał obudowy Aluminium
    Klasa szczelności IP68
    Klasa ochrony IP65
    Temperatura pracy -40℃ ... +120℃
    Temperatura przechowywania -50℃ ... +150℃

    Gdzie jest używany?

    • W automatyce przemysłowej – do monitorowania pozycji skoku mechanizmów, suwaków, prowadnic i ruchomych węzłów.
    • W układach hydraulicznych i pneumatycznych – do kontroli skoku cylindrów lub pozycji siłowników.
    • W sterowaniu urządzeniami – gdy wymagany jest sygnał analogowy o rzeczywistej pozycji, a nie tylko sygnał pozycji krańcowej.
    • Na stanowiskach pomiarowo-testowych – do pomiaru przemieszczenia, kontroli powtarzalnych ruchów i procesów testowych.
    • W liniach pakujących, produkcyjnych i montażowych – do monitorowania i sterowania pozycją części ruchomych.

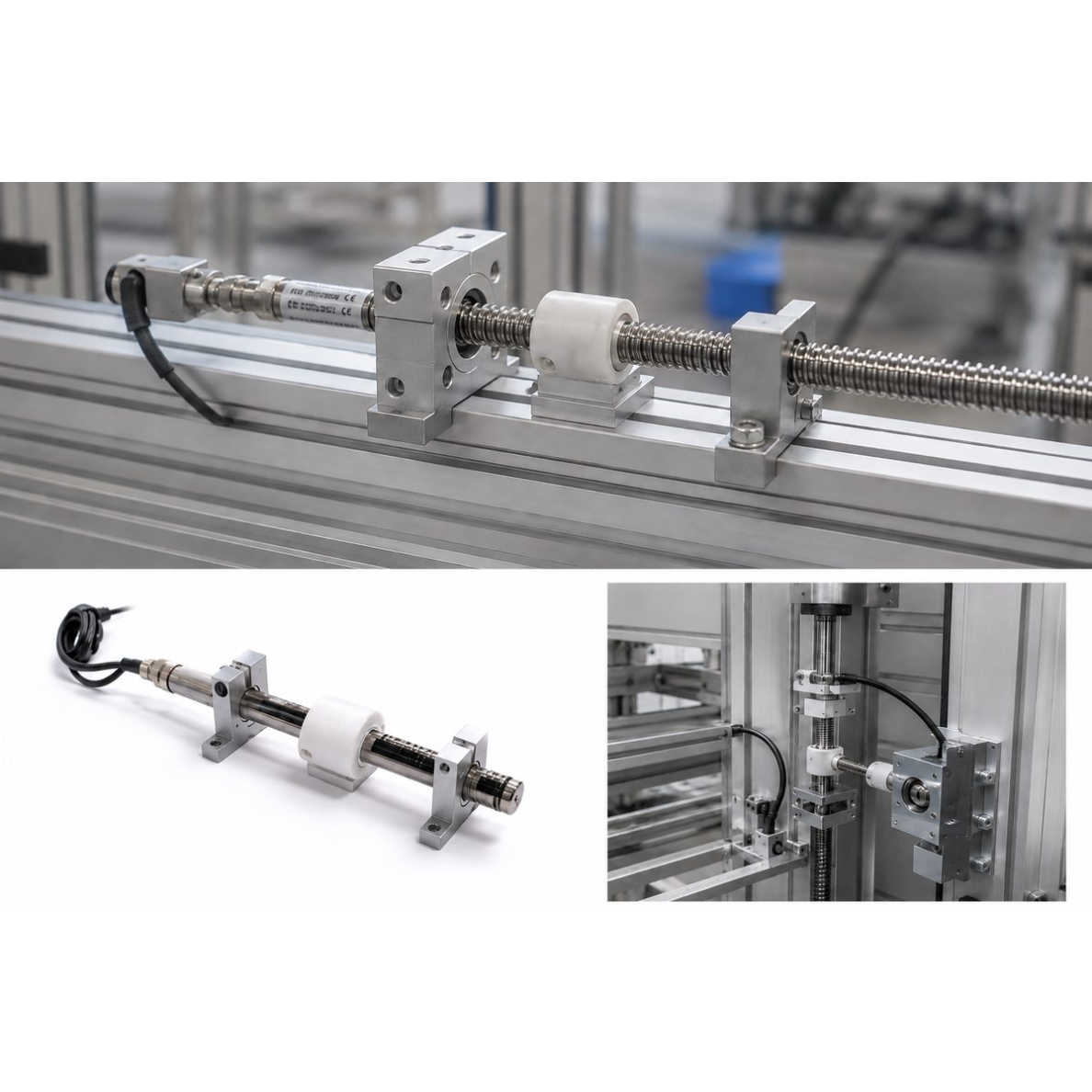

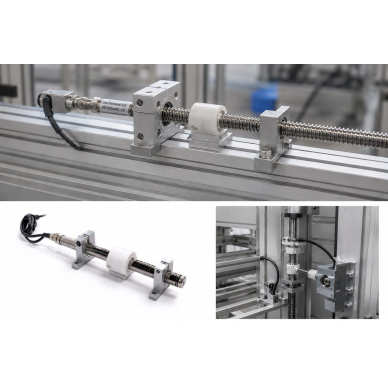

    Praktyczny przykład montażu

    Przykładowo, czujnik może być zamontowany przy siłowniku pneumatycznym lub hydraulicznym, suwaku lub mechanizmie liniowym. Podczas ruchu mechanizmu czujnik przesyła sygnał analogowy do sterownika, na podstawie którego można określić dokładną pozycję, skok lub limity ruchu.

    Takie rozwiązanie sprawdza się w urządzeniach, w których nie wystarcza zwykły wyłącznik krańcowy, ponieważ konieczne jest monitorowanie pozycji pośredniej, sterowanie procesem zgodnie z rzeczywistym przemieszczeniem lub wykonywanie dokładnej rejestracji pomiarów.

    Zastosowanie według potrzeb

    Dla automatyka: odpowiednie rozwiązanie, gdy wymagany jest analogowy sygnał pozycji dla sterownika PLC, systemu sterowania urządzeniem lub modułu gromadzenia danych. Może być stosowany do pozycjonowania ruchomych węzłów i kontroli skoku.

    Dla inżyniera / projektanta: istotny przy projektowaniu systemów ruchu liniowego, gdzie należy uwzględnić zakres pomiarowy, sygnał wyjściowy, napięcie zasilania, klasę ochrony IP, zakresy temperatur i mocowanie mechaniczne.

    Dla pracownika utrzymania ruchu: może być używany jako czujnik zamienny lub dodatkowy czujnik przemieszczenia w urządzeniach przemysłowych, w których ważny jest niezawodny pomiar pozycji, duża liczba cykli pracy i odporność na warunki otoczenia.

    Zalety

    • Magnetorezystancyjna zasada pomiaru – nadaje się do pomiaru przemieszczenia liniowego i pozycji.
    • Wyjście analogowe – wygodne w użyciu ze sterownikami PLC, regulatorami i systemami pomiarowymi.
    • Liniowość ±0,1% – dobra dokładność do przemysłowego pomiaru pozycji.
    • Duża liczba cykli pracy – do 100 000 000 razy.
    • Klasa szczelności IP68 – lepsza ochrona przed wpływem środowiska.
    • Szeroki zakres temperatur – praca od -40℃ do +120℃.
    • Aluminiowa obudowa – solidne rozwiązanie odpowiednie dla przemysłu.
    • Montaż na wspornikach – łatwe dopasowanie do różnych mechanizmów.
    • Warianty 14–350 mm – możliwość doboru odpowiedniego zakresu pomiarowego.

    Wady / ograniczenia

    • Wymagany precyzyjny dobór zakresu pomiarowego – musi odpowiadać przemieszczeniu konkretnego mechanizmu.
    • Sygnał analogowy musi być kompatybilny ze sterownikiem – należy sprawdzić wariant wyjścia.
    • Precyzja montażu jest ważna dla wyników pomiaru – niewłaściwe ustawienie mechaniczne może pogorszyć dokładność.
    • Należy sprawdzić rzeczywistą klasę IP dla konkretnej wersji – podano informację o szczelności IP68 i klasie ochrony IP65.
    • Nie nadaje się jako prosty wyłącznik krańcowy, jeśli system sterowania wymaga tylko styku ON/OFF.

    Uwagi dotyczące bezpieczeństwa i montażu

    Czujnik przemieszczenia musi być montowany i podłączany zgodnie z zaleceniami producenta. Przed montażem należy ocenić napięcie zasilania, typ sygnału wyjściowego, mocowanie mechaniczne, zakres pomiarowy i warunki środowiskowe.

    • Nie przekraczać napięcia zasilania 36V DC, chyba że dokumentacja konkretnego modelu stanowi inaczej.
    • Podczas montażu zapewnić poprawne ustawienie mechaniczne, aby czujnik nie był obciążony siłami bocznymi.
    • Nie przekraczać dopuszczalnej prędkości przemieszczenia – wskazana prędkość do 5 m/s.
    • Uwzględnić temperaturę pracy – czujnik wskazany do pracy od -40℃ do +120℃.
    • Podłączenie elektryczne musi wykonać wykwalifikowany specjalista, zwłaszcza gdy czujnik jest podłączany do PLC, modułu pomiarowego lub systemu automatyki przemysłowej.

    Szybki przewodnik wyboru

    Odpowiedni, gdy wymagany jest kompaktowy czujnik magnetorezystancyjny do pomiaru przemieszczenia liniowego, a system sterowania wymaga sygnału analogowego. Czujnik ten nadaje się do urządzeń przemysłowych, układów hydraulicznych i pneumatycznych, suwaków, mechanizmów pozycjonowania i stanowisk testowych.

    Seria
    PME14
    Wyjście
    Analogowe
    Zakres pomiarowy
    14–350 mm
    Zasilanie
    ≤36V DC
    Nadaje się, gdy potrzebujesz:
    • zmierzyć przemieszczenie liniowe lub pozycję;
    • uzyskać sygnał analogowy do PLC lub sterownika;
    • monitorować skok cylindra, suwaka lub mechanizmu;
    • użyć czujnika w środowisku przemysłowym;
    • dobrać kompaktowy czujnik pozycji o skoku 14–350 mm.
    Sprawdź przed zamówieniem:
    • jaki zakres jest potrzebny – 14 mm, 25 mm, 50 mm lub inny wariant;
    • czy wejście sterownika jest kompatybilne z sygnałem analogowym czujnika;
    • czy warunki otoczenia odpowiadają normom IP65 / IP68 i granicom temperatury;
    • czy w miejscu montażu można zapewnić prawidłowe ustawienie mechaniczne.
    Ważne przypomnienie:
    Przed złożeniem zamówienia konieczne jest doprecyzowanie konkretnej wersji PME14: zakresu pomiarowego, typu sygnału wyjściowego, długości kabla, schematu podłączenia i rzeczywistej klasy ochrony IP zgodnie z dokumentacją producenta. Różne warianty mogą mieć inne podłączenie i sygnał wyjściowy.

    FAQ – często zadawane pytania

    Do czego służy ten czujnik?
    Służy do pomiaru przemieszczenia liniowego i pozycji w urządzeniach przemysłowych, systemach automatyki, węzłach hydraulicznych, pneumatycznych lub mechanicznych.
    Jaki sygnał przesyła ten czujnik?
    Zgodnie z dostarczonymi informacjami czujnik posiada wyjście analogowe. Przed zamówieniem należy doprecyzować, który wariant jest wymagany – A1, A2, V1 lub V2.
    Jakie jest napięcie zasilania czujnika?
    Wskazano napięcie zasilania do 36V DC. Maksymalne napięcie robocze również określono na 36V.
    Czy czujnik jest odporny na wilgoć i kurz?
    Podano klasę szczelności IP68 oraz klasę ochrony IP65. Ponieważ informacje zawierają obie wartości, przed zamówieniem warto sprawdzić dokumentację konkretnego modelu.
    Czy czujnik ten nadaje się jako zamiennik wyłącznika krańcowego?
    Może być używany do monitorowania pozycji, ale nie jest to prosty wyłącznik krańcowy ON/OFF. Czujnik ten służy do analogowego pomiaru przemieszczenia, dlatego system sterowania musi akceptować sygnał analogowy.

    Precyzyjny czujnik magnetorezystancyjny do pomiaru pozycji i przemieszczenia liniowego

    Magnetorezystancyjny czujnik przemieszczenia to praktyczne rozwiązanie w automatyce przemysłowej, gdy konieczny jest precyzyjny pomiar pozycji mechanizmu ruchomego, skoku lub przemieszczenia liniowego oraz przekazanie sygnału analogowego do sterownika.

    Dzięki liniowości ±0,1%, zasilaniu do 36V DC, ochronie IP68 / IP65, aluminiowej obudowie i szerokim zakresom temperatur, czujnik ten nadaje się do różnorodnych projektów automatyki, hydrauliki, pneumatyki, pozycjonowania i pomiarów.
