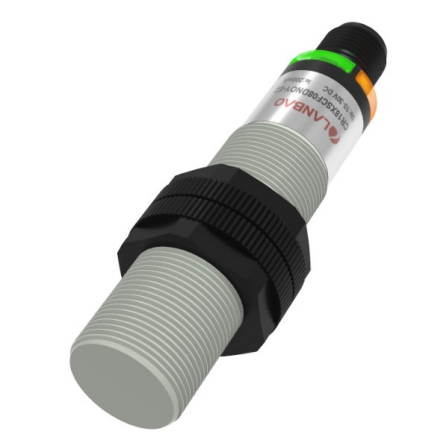

Czujnik zbliżeniowy pojemnościowy | 8mm | M18 | 10-30VDC | NO+NC | PNP | montaż wpuszczany | M12 | PBT | IP68

Specyfikacja techniczna

Zasada działania: Pojemnościowa
Montaż: Wpuszczany
Nominalna odległość wykrywania (Sn): 8 mm (Sn ±10%)
Gwarantowana odległość wykrywania (Sa): ≤5,76 mm
Regulowany zakres wykrywania: 3...12 mm
Regulacja: Potencjometr wieloobrotowy (>10 obrotów)
Standardowy obiekt testowy: Fe 24×24×1 mm (uziemiony)
Napięcie zasilania: 10...30 VDC

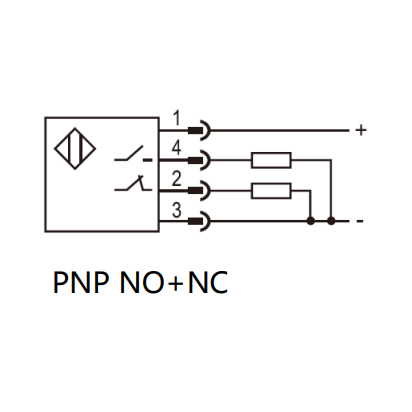

Typ wyjścia: PNP, NO+NC
Prąd wyjściowy: ≤200 mA
Napięcie resztkowe: ≤2 V
Pobór prądu: ≤20 mA
Tolerancja czułości: ≤±10 % Sn
Dryft temperaturowy: ≤±20 % Sr
Histereza: 3...20 % Sr
Powtarzalność: ≤5 %
Częstotliwość przełączania: 20 Hz
Zabezpieczenia: przed zwarciem, przeciążeniem i odwrotną polaryzacją
Temperatura pracy: -25…+70 °C; Przechowywanie -30…+80 °C
Wilgotność otoczenia: 35...95 % RH (bez kondensacji)
Odporność na wibracje: 10...55 Hz, amplituda 1 mm (2 h w kierunkach X, Y, Z)
Odporność na uderzenia: 30 g / 11 ms (3 razy w kierunkach X, Y, Z)
Wytrzymałość napięciowa: 1000 V AC (50/60 Hz, 60 s)
Rezystancja izolacji: ≥50 MΩ (500 VDC)
Obudowa: PBT

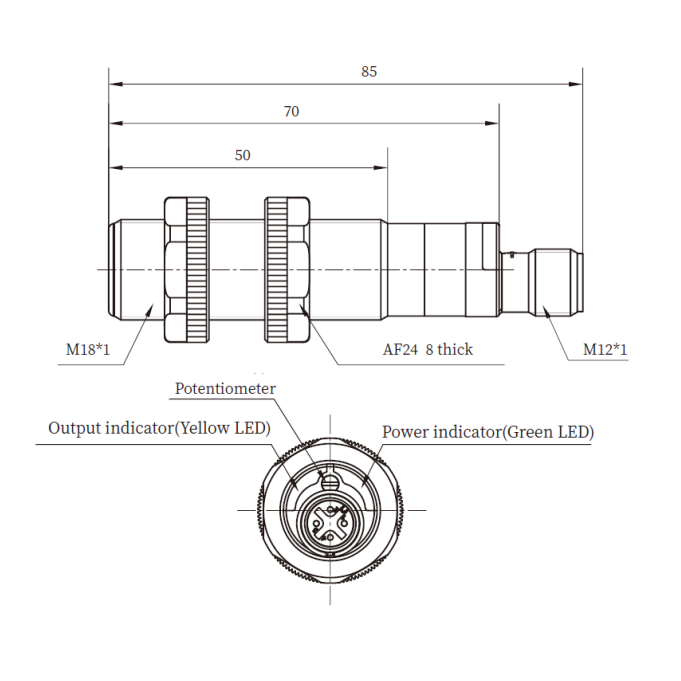

Wymiary: M18×1×70 mm
Klasa ochrony: IP68
Połączenie: M12
Wskaźnik: Zielona dioda LED – zasilanie; Żółta dioda LED – wyjście / błąd
W zestawie: 2 nakrętki M18, śrubokręt do regulacji, instrukcja obsługi

Funkcje

Wykrywanie pojemnościowe – czujnik wykrywa obiekty na podstawie zmian pojemności, umożliwiając detekcję metali, plastiku, szkła, drewna, proszków i cieczy.
Regulowana czułość – precyzyjne ustawienie odległości wykrywania.
Wysoki poziom odporności EMC zapewnia stabilną pracę w pobliżu źródeł elektromagnetycznych.

Zastosowanie

Dla użytkowników domowych: do monitorowania poziomu cieczy, sterowania drzwiami automatycznymi lub zaworami bezdotykowo.
Dla inżynierów / specjalistów automatyki: stosowany w systemach automatyzacji, generowaniu sygnałów, sterowaniu liniami przenośników i robotów, pomiarze poziomu cieczy i materiałów sypkich.
Dla elektryków: łatwe podłączenie, kompatybilność z większością sterowników PLC.

Zalety

Wykrywa metale i niemetale

Regulowana czułość

Trwała metalowa obudowa odporna na wstrząsy, kurz i wilgoć

Wskaźniki LED ułatwiają testowanie i konserwację

Kompaktowa i solidna konstrukcja

Wady

Nie zalecany do długotrwałej pracy w warunkach silnych wibracji

Odległość wykrywania zależy od rodzaju i gęstości materiału
