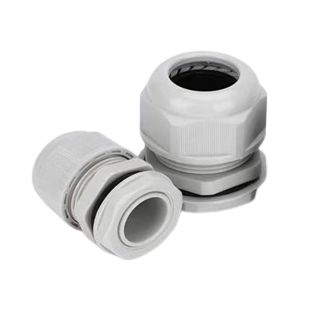

  • Nowość   Dławik kablowy z nakrętką i uszczelką | PG16 | do kabla Ø10–14 mm | szary | IP68 | ES-PG16

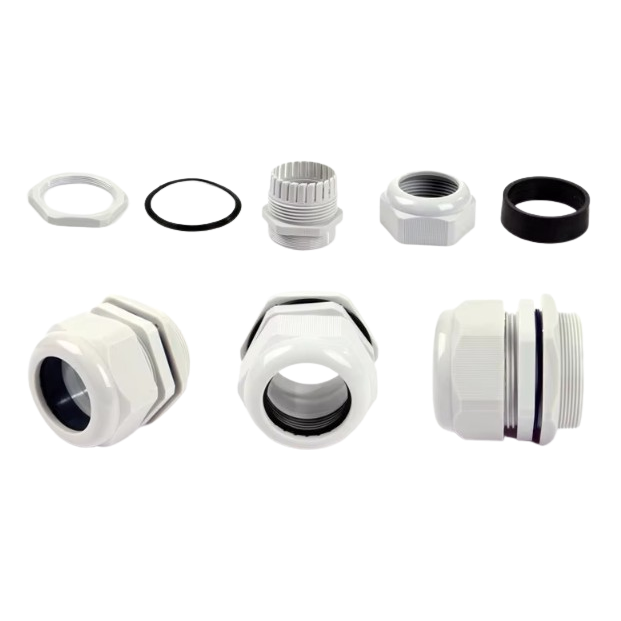

    Nowość   Dławik kablowy z nakrętką i uszczelką | PG16 | do kabla Ø10–14 mm | szary | IP68 | ES-PG16 1
    Nowość   Dławik kablowy z nakrętką i uszczelką | PG16 | do kabla Ø10–14 mm | szary | IP68 | ES-PG16 2

    Dławik kablowy z nakrętką i uszczelką | PG16 | do kabla Ø10–14 mm | szary | IP68 | ES-PG16

    Kod: ES-PG16
    Pytanie do produktu
    Cena 0.24 € z VAT
    ( 0.20 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Szary dławik kablowy z gwintem PG16 (długość 10 mm) i nakrętką dociskową. Uszczelnia jeden okrągły kabel o średnicy zewnętrznej 10–14 mm – np. kable zasilające 5×1,5–5×2,5 mm² lub 3×4–3×6 mm². Stopień ochrony IP68 (EN 60529).

  • Opis

    Dławik kablowy z nakrętką i uszczelką | PG16 | do kabla Ø10–14 mm | szary | IP68 | ES-PG16

    ES-PG16 to szary dławik kablowy PG16 z nakrętką dociskową i uszczelką. Wkręca się go w gwintowany otwór PG16 w obudowie lub rozdzielnicy i dokręca ręcznie oraz kluczem. Po dokręceniu nakrętki uszczelka obejmuje jeden kabel o średnicy zewnętrznej 10–14 mm i zamyka szczelinę między kablem a obudową.

    Najważniejsze:
    PG16 jest przeznaczony do kabli średniej grubości: zakres Ø10–14 mm często odpowiada kablom 5×1,5–5×2,5 mm², którymi zasila się rozdzielnice piętrowe, silniki i gniazda przemysłowe (orientacyjnie – decyduje średnica zewnętrzna). IP68 pozwala stosować dławik tam, gdzie woda może utrzymywać się dłużej – w studzienkach, piwnicach, w urządzeniach zewnętrznych. Szary kolor pasuje do jasnoszarych rozdzielnic i puszek – dławik nie wyróżnia się na obudowie.
    Gwint
    PG16
    Ø kabla
    10–14 mm
    Ochrona
    IP68
    Długość gwintu
    10 mm

    Zasada działania

    Montaż. Po odłączeniu napięcia dławik wkręca się w otwór PG16 i dokręca ręcznie, a następnie kluczem; kabel przekłada się przez poluzowaną nakrętkę.

    Działanie. Obracanie nakrętki ściska uszczelkę wokół powłoki kabla – przylega ona równomiernie do kabla Ø10–14 mm i jednocześnie go przytrzymuje.

    Efekt. Szczelny przepust IP68 wg EN 60529: pył nie wnika, a dławik wytrzymuje ciągłe zanurzenie w warunkach określonych przez producenta.

    Dlaczego warto wybrać ES-PG16?
    Jeden rozmiar obejmuje popularne kable zasilające średniej grubości, a standardowy gwint DIN 40430 (średnica zewnętrzna 22,5 mm) pasuje do typowych otworów PG16 w rozdzielnicach i puszkach.

    Specyfikacja techniczna

    Typ produktu Dławik kablowy z nakrętką i uszczelką
    Kod ES-PG16
    Gwint PG16 (DIN 40430)
    Średnica zewnętrzna gwintu 22,5 mm
    Długość gwintu 10 mm
    Średnica zewnętrzna kabla 10–14 mm
    Liczba kabli 1
    Konstrukcja korpus z gwintem, nakrętka dociskowa, uszczelka
    Montaż wkręcany w obudowę / rozdzielnicę, dokręcany ręcznie i kluczem
    Stopień ochrony IP68 (EN 60529)
    Certyfikaty CE, SGS, RoHS (wg danych dostawcy)
    Kolor szary
    Inny kolor ES-PG16B (czarny)

    Główne funkcje

    • Uszczelnienie IP68 – ochrona przed pyłem i ciągłym zanurzeniem (EN 60529).
    • Przytrzymanie kabla – dokręcona nakrętka zmniejsza naciąg na zaciskach.
    • Gwint PG16 – do standardowych otworów PG16, średnica zewnętrzna gwintu 22,5 mm.
    • Zakres Ø10–14 mm – np. kable zasilające 5×1,5–5×2,5 mm² lub 3×4–3×6 mm².
    • Długość gwintu 10 mm – grubość ścianki i miejsce na przeciwnakrętkę można ocenić z góry.
    • Szary kolor – pasuje do jasnoszarych rozdzielnic i puszek.

    Gdzie stosować?

    • Rozdzielnice piętrowe i puszki rozgałęźne
    • Skrzynki zaciskowe pomp, wentylatorów i innych silników
    • Obudowy gniazd przemysłowych
    • Puszki zasilające oświetlenia zewnętrznego i urządzeń na posesji
    • Studzienki i piwnice, gdzie przepust może znaleźć się pod wodą
    • Instalacje w budynkach rolniczych i magazynowych

    Zastosowanie według potrzeb

    Dla montera silników i automatyki.
    Kabel zasilający silnik często mieści się w zakresie Ø10–14 mm, więc skrzynkę zaciskową uszczelnia się bez dodatkowych tulejek.
    Dla projektanta.
    W specyfikacji wystarczy wpisać PG16, do kabla Ø10–14 mm, IP68 – parametry łatwo porównać z szarą serią IP68 00858 (PG16, Ø10–14 mm).
    Dla kierownika obiektu.
    Dławik IP68 w puszce w piwnicy lub przepompowni zmniejsza ryzyko awarii spowodowanych wilgocią i stojącą wodą.

    Praktyczne zastosowanie

    Jeżeli montujesz puszkę rozgałęźną w studzience przepompowni i dochodzi do niej kabel pompy o średnicy zewnętrznej około 12 mm, to ES-PG16 jest właściwym rozmiarem: wkręć go w otwór PG16, przełóż kabel, dokręć nakrętkę ręcznie i kluczem, aż kabel przestanie się przesuwać – przepust jest chroniony na poziomie IP68.

    Zalety

    • IP68 wg EN 60529
    • Jasny zakres Ø10–14 mm dla jednego rozmiaru PG16
    • Podana długość gwintu – 10 mm
    • Dokręcany ręcznie i zwykłym kluczem
    • CE, SGS, RoHS wg danych dostawcy
    • Dostępny też w innym kolorze – ES-PG16B (czarny)

    Wady / ograniczenia

    • Ograniczony zakres: do kabla cieńszego niż Ø10 mm wybierz ES-PG13.5 (PG13.5, Ø6–12 mm), do grubszego niż Ø14 mm – ES-PG19 (PG19, Ø12–15 mm).
    • Jeden dławik – jeden okrągły kabel; nie nadaje się do kabla płaskiego ani kilku przewodów.
    • Materiał i temperatura pracy nie są podane w naszych danych – w gorącym lub chemicznie agresywnym środowisku sprawdź przed zakupem.
    • Gwint PG nie pasuje do otworu metrycznego (M) – do otworów metrycznych potrzebny jest dławik metryczny.
    • Nie jest przegrodą ogniową – nie zastępuje ognioodpornych przepustów kablowych w ścianach przeciwpożarowych.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Prace w rozdzielnicy lub puszce wykonuj wyłącznie po odłączeniu napięcia i sprawdzeniu jego braku.
    • Po wierceniu usuń wszystkie wióry z obudowy – mogą spowodować zwarcie.
    • Gładki otwór wierć według średnicy zewnętrznej gwintu 22,5 mm – w zbyt dużym otworze szczelność nie jest zapewniona.
    • Dokręć najpierw ręcznie, potem kluczem, aż kabel przestanie się przesuwać w uszczelce; nie przeciągaj gwintu.
    • Prowadź kabel od dołu lub z pętlą okapową, aby woda nie spływała po kablu do dławika.

    Szybki przewodnik wyboru

    Gwint PG16 (Ø 22,5 mm)
    Kabel Ø10–14 mm
    IP68, długość gwintu 10 mm
    Szary, ES-PG16
    Pasuje, gdy potrzebujesz:
    • szczelnie wprowadzić jeden kabel o średnicy zewnętrznej 10–14 mm
    • przepustu IP68 na zewnątrz, w piwnicach lub pomieszczeniach wilgotnych
    • aby dławik pasował do jasnoszarej rozdzielnicy lub puszki
    Sprawdź przed użyciem:
    • Średnicę zewnętrzną kabla suwmiarką – musi wynosić 10–14 mm.
    • Rodzaj otworu: gwintowany PG16 lub gładki Ø 22,5 mm (wtedy potrzebna przeciwnakrętka – kompletacja nie jest podana w naszych danych).
    • Warunki otoczenia – materiał, temperatura pracy i odporność na UV nie są podane w naszych danych.
    Ważne przypomnienie: Dławik uszczelnia i przytrzymuje jeden kabel, ale nie jest przegrodą ogniową: przejścia kabli przez ściany przeciwpożarowe wymagają osobnych rozwiązań ognioodpornych.

    FAQ

    Do jakiego kabla pasuje ES-PG16?
    Do kabla o średnicy zewnętrznej 10–14 mm – mierz powłokę, a nie przekrój żył w mm².
    Czy ES-PG16 pasuje do kabla 5×2,5 mm²?
    Często tak – średnica zewnętrzna takiego kabla zwykle mieści się w 10–14 mm, ale zależy od typu kabla i producenta, dlatego zmierz ją przed zakupem.
    Jaki otwór wiercić pod dławik PG16?
    Średnica gładkiego otworu musi odpowiadać średnicy zewnętrznej gwintu PG16 – 22,5 mm (DIN 40430); od wewnątrz potrzebna jest przeciwnakrętka.
    Czym ES-PG16 różni się od ES-PG16B?
    Tylko kolorem: ES-PG16 jest szary, ES-PG16B – czarny; gwint, zakres i IP68 są takie same.
    Czy ES-PG16 nadaje się do ciągłej pracy pod wodą?
    IP68 wg EN 60529 dotyczy ciągłego zanurzenia, ale konkretną głębokość i czas określa producent – w danych naszego dostawcy nie są podane.
    Z jakiego materiału jest dławik i jaka jest jego temperatura pracy?
    Dostawca nie podał tych danych, dlatego ich nie gwarantujemy – przy wysokiej temperaturze lub chemikaliach skonsultuj się z nami przed zakupem.

    ES-PG16 – dławik kablowy PG16 Ø10–14 mm, szary, IP68

    Szary dławik kablowy PG16 z nakrętką i uszczelką ES-PG16 do jednego kabla Ø10–14 mm (np. kable zasilające 5×1,5–5×2,5 mm² lub 3×4–3×6 mm²). IP68, długość gwintu 10 mm, CE, SGS, RoHS wg danych dostawcy.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
