    Dwubiegowy regulator transformatorowy wentylatora dzień/noc | 2,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SC2-1-25L25

    Kod: SC2-1-25L25
    Pytanie do produktu
    Cena 214.74 € z VAT
    ( 177.47 € bez VAT )
    335.00 € Zaoszczędź 120.26 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Dwubiegowy regulator transformatorowy wentylatora dzień/noc | 2,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SC2-1-25L25

    SC2-1-25L25 – dwubiegowy regulator transformatorowy wentylatora Sentera Controls dla jednofazowych silników 230 VAC sterowanych napięciem do 2,5 A. Dwie prędkości ustawia się oddzielnymi pokrętłami 5-stopniowymi i przełącza zewnętrznym timerem lub innym sterownikiem (tryb dzień / noc).

    Główna myśl:
    Najprostszy sposób oszczędzania energii w wentylacji: w dzień wentylator pracuje z dużą prędkością, w nocy lub poza godzinami pracy – z małą. Prędkości ustawia się jednorazowo, a przełączanie wykonuje timer lub termostat.
    Przeznaczenie SC2-1-25L25:
    Ten model jest przeznaczony do wentylatorów średniej mocy (do 2,5 A) – wentylatorów kanałowych w biurach, klasach, lokalach handlowych lub 2–3 mniejszych wentylatorów jednocześnie.
    Maks. prąd silnika
    2,5 A
    Prędkości
    2 × 5 stopni, napięcie sinusoidalne
    Sterowanie
    Pokrętła + zewnętrzny timer (CL)
    Zabezpieczenie
    IP54, montaż natynkowy

    Zasada działania

    Regulator montuje się na ścianie w pomieszczeniu. Podłącza się zasilanie 230 VAC (L, N, PE), silnik (wyjście regulowane M/U i N), a wyjście nieregulowane 230 VAC L1 może zasilać siłownik przepustnicy lub inne urządzenie, które ma pracować razem z wentylatorem.

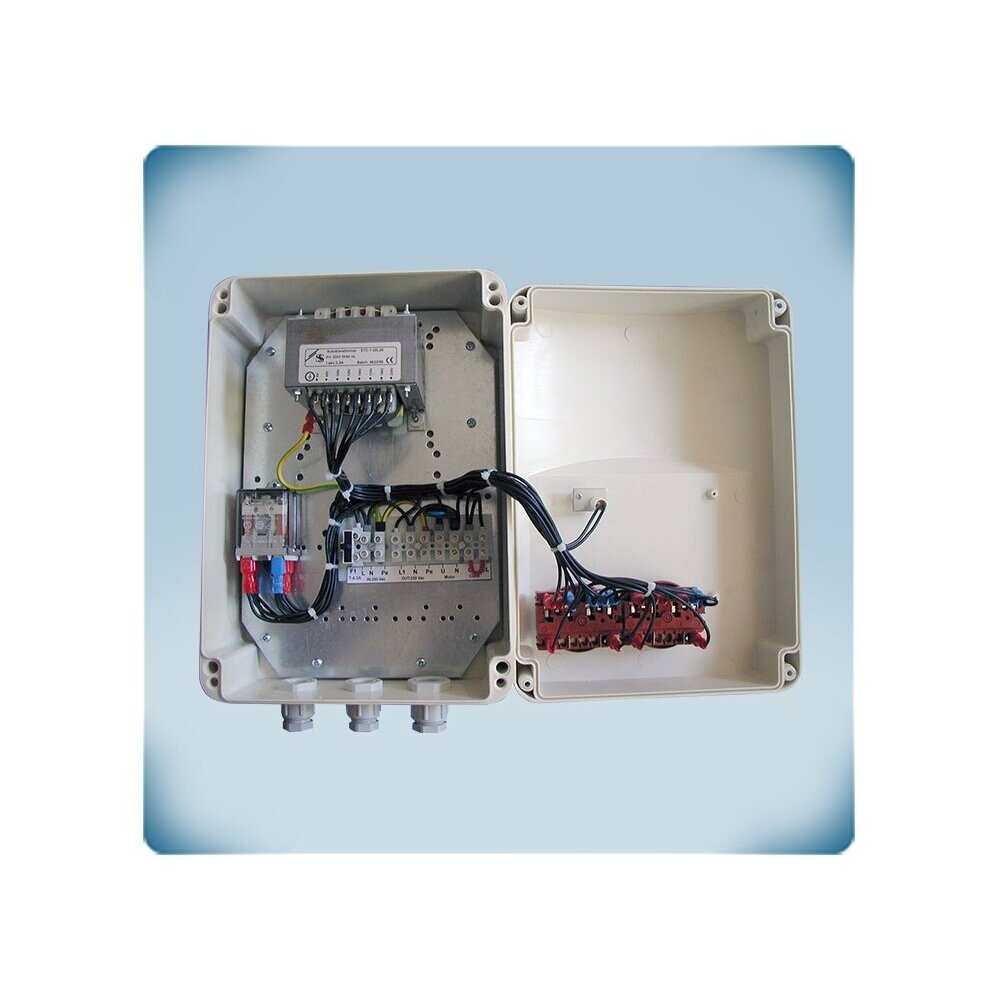

    Sercem regulatora jest autotransformator z kilkoma odczepami (stopniami). Każdy stopień dostarcza silnikowi inne, stałe napięcie, a napięcie wyjściowe pozostaje SINUSOIDALNE, jak w sieci. Dzięki temu silnik pracuje cicho nawet przy małej prędkości – regulator transformatorowy nadaje się także do tych silników, które z regulatorem elektronicznym (półprzewodnikowym) buczą lub się nagrzewają.

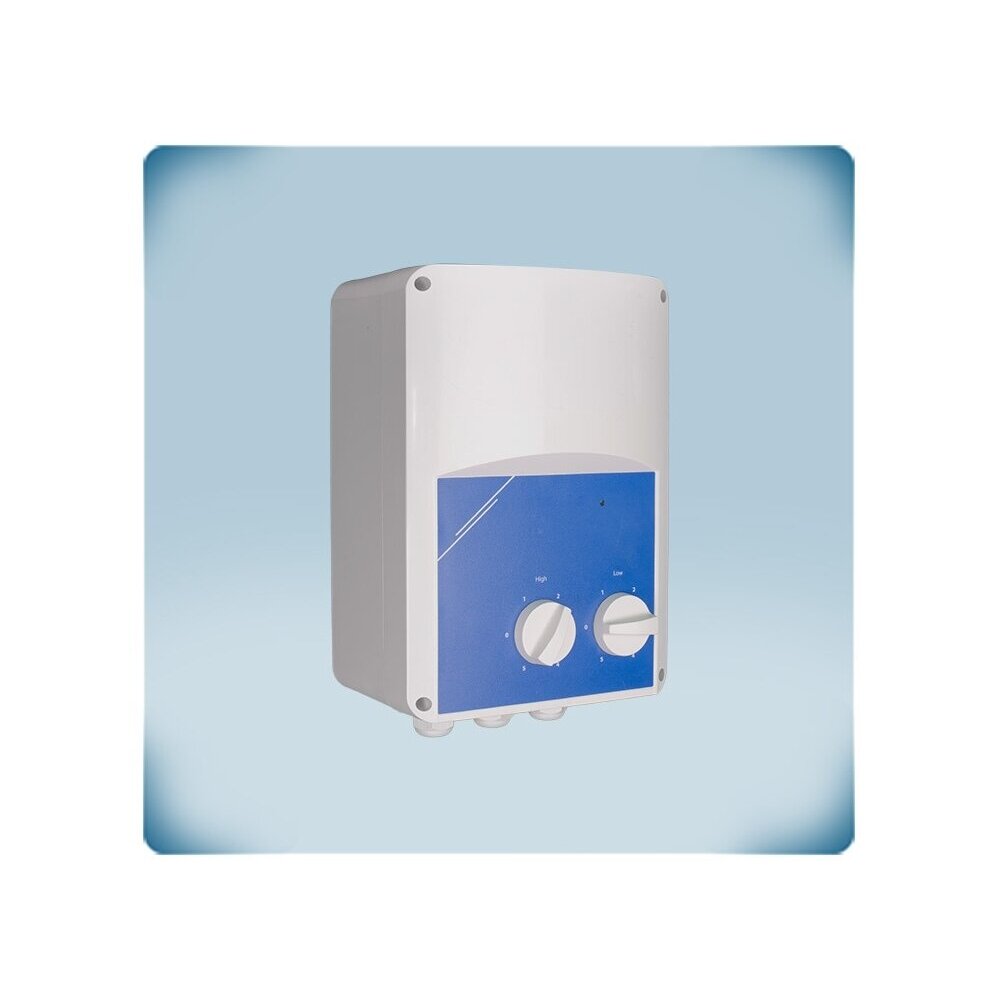

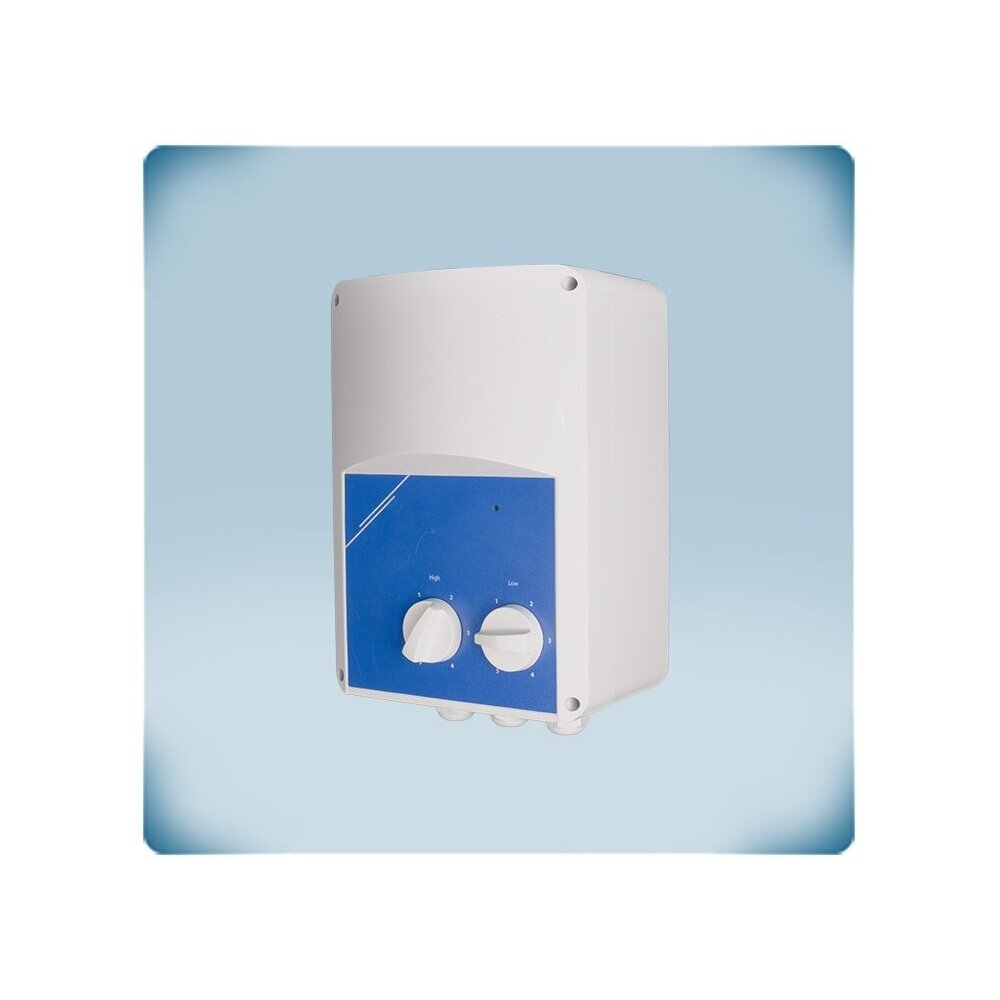

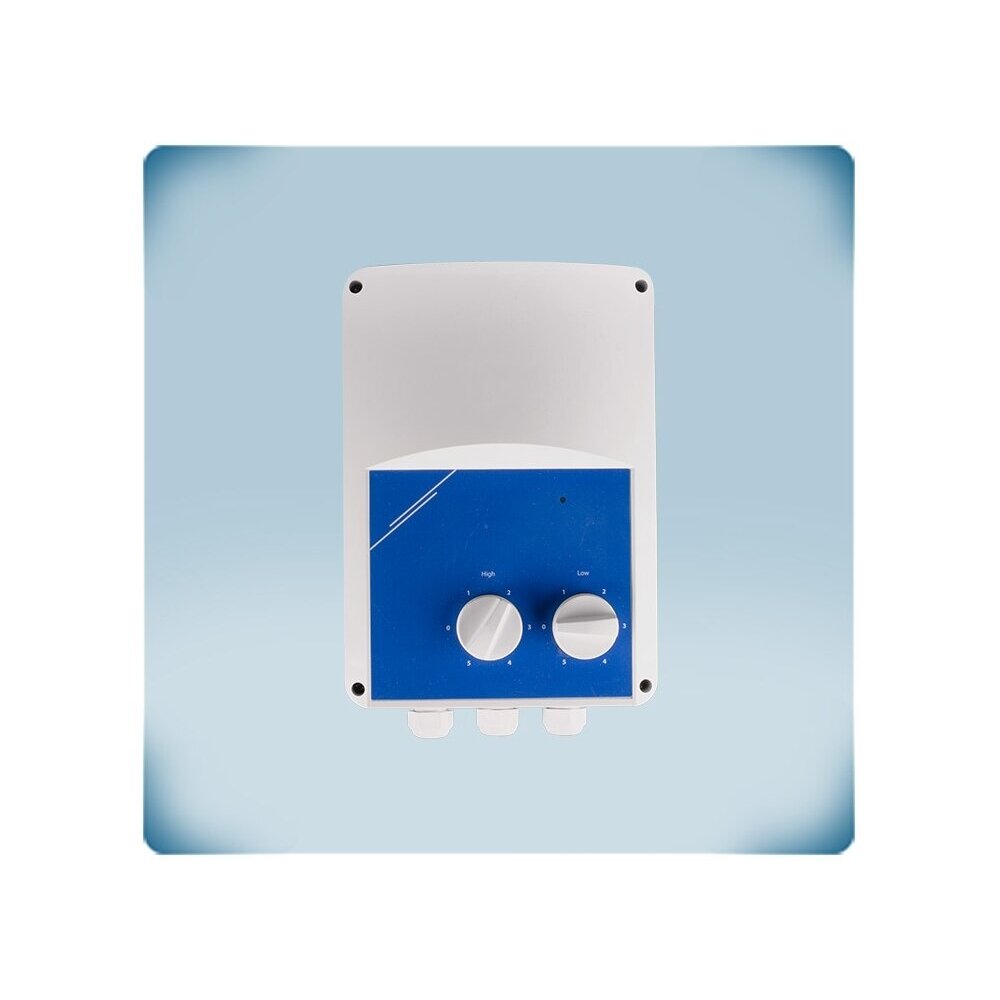

    Dla każdej prędkości przewidziano oddzielne pokrętło 5-stopniowe z pozycją wyłączenia. Prędkość duża (lewe pokrętło): 0–120–150–170–190–230 VAC; prędkość mała (prawe pokrętło): 0–80–100–120–150–170 VAC. To, która prędkość działa, decyduje zewnętrzny timer lub termostat podłączony do zacisków CL (styk normalnie zamknięty). Jeśli potrzebne są inne napięcia, można je wybrać, zmieniając wewnętrzne połączenie przewodów.

    Regulacja stopniowa, nie płynna: prędkość zmienia się skokowo między stałymi napięciami. Uwaga inżyniera: prędkość na każdym stopniu zależy od charakterystyki silnika i wentylatora, dlatego po uruchomieniu warto sprawdzić, czy na najniższym używanym stopniu silnik pewnie się rozkręca.

    Korzyści SC2-1-25L25?
    Cicha regulacja napięciem sinusoidalnym i prosty tryb dzień / noc bez programowania – potrzebny jest tylko styk zewnętrznego timera lub termostatu.

    Specyfikacja techniczna

    Typ produktu Dwubiegowy regulator transformatorowy wentylatora
    Producent / kod Sentera Controls / SC2-1-25L25
    Seria SC2-1 (1,5 / 2,5 / 3,5 / 5 / 7,5 / 10 / 13 A)
    Napięcie zasilania 230 VAC, 50–60 Hz
    Maks. prąd silnika 2,5 A
    Stopnie prędkości dużej 0 – 120 – 150 – 170 – 190 – 230 VAC
    Stopnie prędkości małej 0 – 80 – 100 – 120 – 150 – 170 VAC
    Kształt napięcia wyjściowego Sinusoidalne (autotransformator)
    Wyjście nieregulowane L1 230 VAC
    Przełączanie prędkości Zewnętrzny timer / termostat, zaciski CL (styk NC)
    Sygnalizacja Niebieska dioda LED – urządzenie włączone
    Bezpiecznik 5×20 mm, T-4,0 A-H
    Obudowa z tworzywa R-ABS, UL94-V0, szara RAL 7035
    Stopień ochrony IP54 (EN 60529), tylko do użytku wewnątrz pomieszczeń
    Środowisko pracy -20…+35 °C, 5–95 % rH bez kondensacji
    Wymiary montażowe A 200 × B 305 × C 155 mm (mocowanie D 183 / E 235 mm)
    Wymiary opakowania 216×130×110 mm
    Masa 4,40 kg netto / 4,70 kg brutto
    Zgodność LVD 2014/35/UE, EMC 2014/30/UE (EN 61326), RoHS 2011/65/UE, WEEE 2012/19/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Dwie prędkości z oddzielnymi pokrętłami – wysoką i niską prędkość ustawia się po 5 stopni, każde pokrętło ma pozycję wyłączenia.
    • Przełączanie timerem lub termostatem – Zaciski CL dla styku zewnętrznego – tryb dzień / noc bez programowania.
    • Sinusoidalne napięcie wyjściowe – cicha praca silnika również przy niskiej prędkości.
    • Wyjście nieregulowane 230 VAC L1 – dla siłownika przepustnicy lub innego urządzenia działającego razem z wentylatorem.
    • Sygnalizacja LED – niebieska dioda pokazuje, że regulator jest załączony.

    Gdzie jest stosowany?

    • Wentylacja biur, szkół, pomieszczeń handlowych z trybem dzień / noc
    • Pomieszczenia produkcyjne i magazynowe z trybem pracy i poza pracą
    • Wentylacja wywiewna restauracji i kuchni
    • Wentylatory kanałowe, dachowe i osiowe z jednofazowymi silnikami AC
    • Obiekty, w których ważna jest cicha praca wentylatora

    Praca według potrzeb

    Dla elektryka.
    Czytelne zaciski, PE, wejście CL dla zewnętrznego timera.
    Dla instalatora wentylacji.
    Obie prędkości ustawia się na miejscu pokrętłami, bez programowania; w razie potrzeby można zmienić napięcia stopni.
    Dla właściciela budynku.
    Mniejsze zużycie energii poza godzinami pracy i cicha praca wentylatorów.

    Przewodnik zastosowań: jak jest używany w praktyce

    Typowe zastosowania SC2-1-25L25:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Biuro, szkoła Wentylator → M/U, N; timer → CL W czasie pracy prędkość duża, w nocy – mała Dla timera stosuj styk bezpotencjałowy
    Kuchnia restauracyjna Wentylator wywiewny → M/U, N; przełącznik → CL W czasie produkcji – prędkość duża, w pozostałym czasie – mała Stopień prędkości małej dobierz zgodnie z minimalnym wymaganym wyciągiem
    Wentylator z przepustnicą Siłownik przepustnicy → L1, N Przepustnica zasilana razem z wentylatorem L1 – nieregulowana faza 230 VAC
    Pomieszczenie z termostatem Styk termostatu → CL Po wzroście temperatury następuje przełączenie na kolejną prędkość Stosuj termostat ze stykiem bezpotencjałowym

    Jak dobrać prąd regulatora

    Prąd znamionowy silnika (silników) Zalecany model
    do 1,5 A SC2-1-15L25 (1,5 A)
    1,5–2,5 A SC2-1-25L25 (2,5 A) ← ten model
    2,5–3,5 A SC2-1-35L25 (3,5 A)
    3,5–5 A SC2-1-50L25 (5 A)
    5–7,5 A SC2-1-75L25 (7,5 A)
    7,5–10 A SC2-1100L25 (10 A)
    10–13 A SC2-1130L25 (13 A)
    Zasada: prąd maks. regulatora ≥ prąd znamionowy silnika (lub suma prądów kilku silników) z tabliczki znamionowej silnika. W przypadku regulatora transformatorowego prąd rozruchowy silnika został już uwzględniony przez producenta, dodatkowy zapas nie jest potrzebny. Kilka wentylatorów podłączaj wyłącznie z silnikami AC tego samego typu, regulowanymi napięciem.
    Kiedy wybrać inne rozwiązanie: potrzebne zabezpieczenie TK, zdalne załączanie i alarm – seria SC2A1; potrzebny wbudowany timer tygodniowy z LCD – seria ST2R1; płynne sterowanie sygnałem 0-10 VDC lub Modbus – elektroniczna seria EVS-1; prędkość według temperatury – seria GTT-1.

    Zalety

    • Sinusoidalne napięcie wyjściowe – cicha praca silnika
    • Dwie prędkości, każda z pokrętłem 5-stopniowym
    • Przełączanie zewnętrznym timerem lub termostatem (CL)
    • Wyjście nieregulowane 230 VAC L1
    • Obudowa IP54

    Wady / ograniczenia

    • Regulacja stopniowa, nie płynna
    • Duża masa (4,40 kg) i wymiary w porównaniu z regulatorami elektronicznymi
    • Brak wejścia 0-10 VDC i Modbus
    • Tylko do jednofazowych silników AC sterowanych napięciem; nie nadaje się do wentylatorów EC
    • Tylko do użytku wewnątrz pomieszczeń, temperatura pracy do +35 °C
    • Brak wbudowanego timera – potrzebny zewnętrzny
    • Brak zabezpieczenia TK silnika – w tym celu wybierz serię SC2A1

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk po odłączeniu zasilania.
    • Koniecznie podłącz przewód ochronny (PE).
    • Łączny prąd znamionowy podłączonych silników nie może przekraczać 2,5 A.
    • Bezpiecznik wymieniaj wyłącznie na bezpiecznik tego samego typu i o tym samym prądzie znamionowym, podanym w karcie technicznej.
    • Regulator przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń (-20…+35 °C).
    • Do zacisków CL podłączaj tylko styki bezpotencjałowe zgodnie ze schematem producenta.
    • Zmianę napięć stopni przez wewnętrzne przełączenie przewodów wykonuj tylko po odłączeniu zasilania.

    Szybki przewodnik doboru

    2,5 A
    230 VAC
    2 prędkości
    Dzień / noc
    IP54
    Sprawdza się, gdy potrzebne jest:
    • dwubiegowego sterowania wentylatorem do 2,5 A;
    • cichej regulacji napięciem sinusoidalnym;
    • trybu dzień / noc z zewnętrznym timerem lub termostatem;
    Sprawdź przed użyciem:
    • prąd znamionowy silnika i czy jest regulowany napięciowo;
    • jakie napięcia są potrzebne dla wysokiej i niskiej prędkości;
    • czy masz zewnętrzny timer / termostat ze stykiem bezpotencjałowym;
    • temperaturę otoczenia (do +35 °C) i miejsce na obudowę.
    Ważne przypomnienie: SC2-1-25L25 nie steruje wentylatorami EC ani silnikami trójfazowymi; timer podłącza się do regulatora osobno.

    FAQ

    Jak przełączane są prędkości?
    Zewnętrznym timerem, termostatem lub przełącznikiem, którego styk normalnie zamknięty podłącza się do zacisków CL.
    Jakie napięcia są możliwe?
    Prędkość duża: 120, 150, 170, 190, 230 VAC; prędkość mała: 80, 100, 120, 150, 170 VAC. Inne napięcia można wybrać, zmieniając wewnętrzne połączenie przewodów.
    Dlaczego transformatorowy, a nie elektroniczny?
    Napięcie wyjściowe jest sinusoidalne, dlatego silnik nie buczy nawet przy małej prędkości.
    Czy można podłączyć kilka wentylatorów?
    Tak, jeśli suma ich prądów znamionowych nie przekracza 2,5 A, a silniki są regulowane napięciem.
    Czy ma zabezpieczenie TK?
    Nie. Jeśli silnik ma styki termiczne, wybierz serię SC2A1.

    Dwubiegowy regulator transformatorowy wentylatora dzień/noc | 2,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SC2-1-25L25

    Sentera SC2-1-25L25 – dwubiegowy transformatorowy regulator wentylatora dzień / noc, do 2,5 A, 230 VAC, sinusoidalne napięcie wyjściowe, wejście CL dla zewnętrznego timera, IP54, bezpiecznik T-4,0 A-H.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
