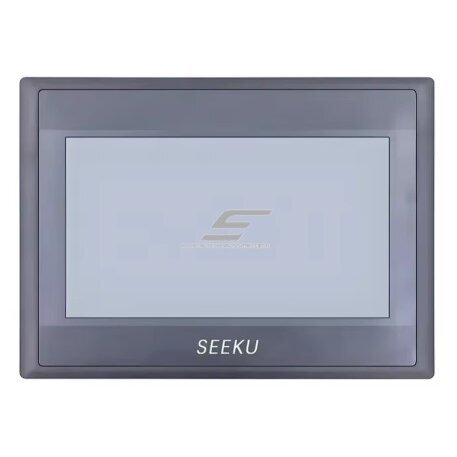

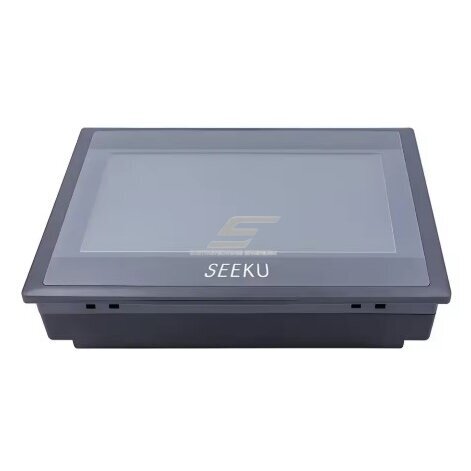

Ekran dotykowy | panel | 24V | HMI-PLC | RS232 | RS485 | Modbus RTU

Specyfikacja techniczna:

Specyfikacja wydajności HMI
Rozmiar ekranu: 7" kolorowy ekran dotykowy TFT

Rozdzielczość: 800×480 px

Liczba kolorów: 26 000 kolorów

Podświetlenie: LED

Jasność ekranu: 400 cd/m²

Żywotność LCD: ~20 000 godzin

Ekran dotykowy: 4-przewodowy, wysoka precyzja (twardość powierzchni 4H)

CPU: 32-bitowy, 240 MHz ARM9

Pamięć: 128 MB Flash

Wgrywanie programu: przez RS232

Porty USB: 1x USB 2.0 host, 1x USB 2.0 device

Ethernet: Brak

RTC (zegarek czasu rzeczywistego): Tak

Specyfikacja elektryczna HMI
Napięcie wejściowe: 24V (zakres roboczy ±15%)

Pobór mocy: <5 W

Dopuszczalna utrata zasilania: <5 ms

Odporność na wibracje: 10–25 Hz (2G / 30 min w kierunkach X, Y, Z)

Ochrona przeciwprzepięciowa: Wbudowana ochrona przeciwprzepięciowa (błyskawica)

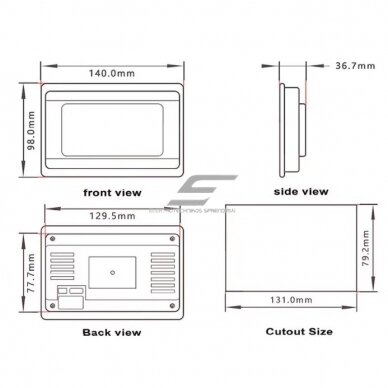

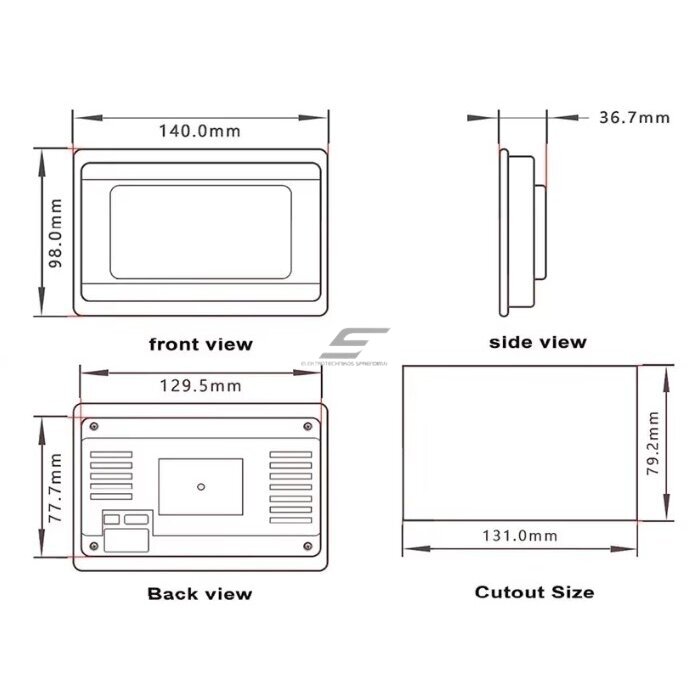

Specyfikacja konstrukcyjna HMI
Wymiary zewnętrzne: 199×144×59 mm

Wymiary montażowe (otwór): 190×136 mm

Specyfikacja środowiskowa HMI
Temperatura pracy: -10…+50 °C

Wilgotność pracy: 10–90% RH (bez kondensacji)

Temperatura przechowywania: -30…+70 °C

Chłodzenie: Naturalne chłodzenie powietrzem

Inne cechy HMI
Oprogramowanie konfiguracyjne: WSStudio_En V5.1

Certyfikaty: Zgodność z EN61000-6-2:2005, EN61000-6-4:2007

Standardy:

Ochrona przeciwprzepięciowa: ±250V

Impulsy grupowe: ±2kV

Wyładowania kontaktowe: ±4kV

Wyładowania elektrostatyczne w powietrzu: ±8kV

Pamięć dla ekranów sterowania: 45 MB

Pamięć dla grafik: 50 MB

Zachowanie adresów po zaniku zasilania: Obsługiwane

Historia alarmów: Zachowywana nawet po zaniku zasilania

Pamięć danych historycznych: 63 KB

Historia danych: Zachowywana nawet po zaniku zasilania

Maks. liczba kontrolek na jednym ekranie: 255

Pamięć strony aktualnej: 1,5 MB

Główne parametry PLC
Typ wyjść: Tranzystorowe

Licznik wysokiej prędkości: 6/3K (obsługa 3 kanałów AB fazy)

DI (wejścia cyfrowe): 12

DO (wyjścia cyfrowe): 8

AI (wejścia analogowe): 6

Szczegóły wejść analogowych: 0–10V × 3; 4–20 mA × 3

AO (wyjścia analogowe): 2

Szczegóły wyjść analogowych: 0–10V × 2

Parametry elektryczne PLC
Wyjścia impulsowe dużej prędkości: 4/100K

Prąd wyjściowy: 1 A

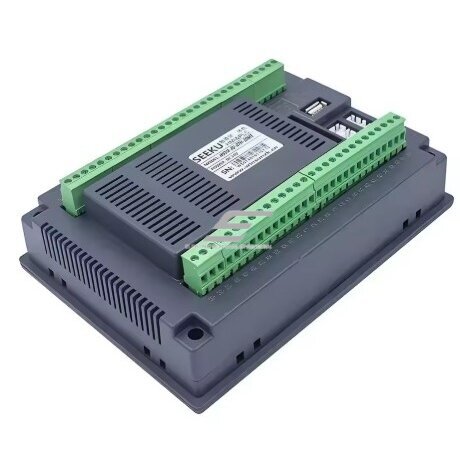

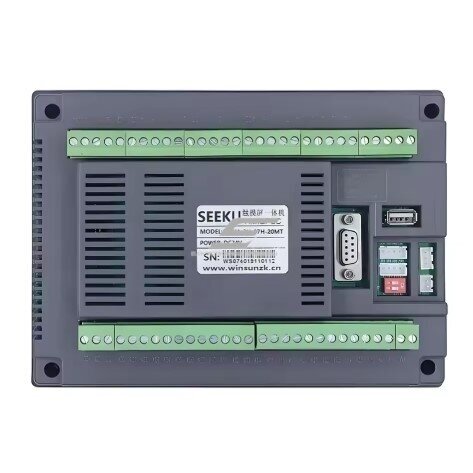

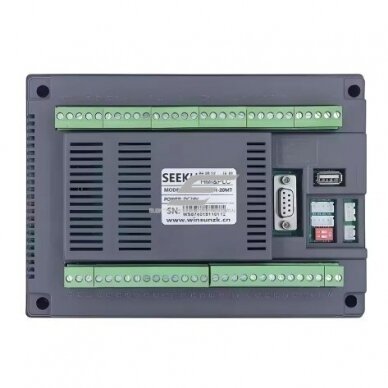

Interfejsy zewnętrzne PLC
RS232: 1 szt.

RS485: 1 szt. (zacisk śrubowy)

Ethernet: Brak

Modbus: Obsługiwany

Inne cechy PLC
Oprogramowanie programujące PLC:

GX Developer (zgodne z Windows XP i Windows 7 32-bit)

GX Works2 (zgodne z Windows 7 64-bit, Windows 8 i Windows 10)

Pojemność programu: 8000 kroków
Prędkość przesyłu: 38,4 KB/s
RTC (zegar czasu rzeczywistego): Tak
Zgodność: Kompatybilny z serią FX3U

Funkcje:
Zintegrowany HMI i PLC – oszczędność miejsca i okablowania

Kolorowy ekran dotykowy z przejrzystym interfejsem i wieloma kontrolkami

Wejścia/wyjścia analogowe i cyfrowe do systemów automatyki

Szybkie przetwarzanie danych dzięki 32-bitowemu CPU

Możliwość zapisywania danych po zaniku zasilania

Obsługa komunikacji Modbus RTU przez RS485

Łatwe programowanie za pomocą GX Developer lub GX Works2

Zastosowanie:
Automatyka maszyn i urządzeń

Systemy sterowania liniami produkcyjnymi

Rozwiązania automatyki budynkowej

Zbieranie i kontrola informacji o cieczach, temperaturze, ciśnieniu itp.

Sektor energetyczny i produkcyjny

Systemy laboratoryjne i testujące

Zalety:
HMI i PLC w jednym – kompaktowe rozwiązanie

Obsługa wejść/wyjść analogowych – elastyczność dla różnych czujników

Ekran 7” o wysokiej rozdzielczości i bogatej kolorystyce

Szybkie działanie CPU 32-bit

Obsługa Modbus RTU przez RS485 – łatwa integracja z SCADA

Kompatybilność z rozwiązaniami serii FX3U

Odporna konstrukcja z ochroną ESD i przed przepięciami

Wady:
Brak portu Ethernet – ograniczone możliwości sieciowe

Brak gniazda kart SD lub dodatkowej pamięci

Działa tylko z WSStudio 5.1 (nieobsługuje innych programów HMI)
