  •   Elastyczna cewka do pomiaru prądu | Pierścień Rogowskiego | 600A | D50mm | L-214mm | Kabel 2m | IP68
      Elastyczna cewka do pomiaru prądu | Pierścień Rogowskiego | 600A | D50mm | L-214mm | Kabel 2m | IP68 1
      Elastyczna cewka do pomiaru prądu | Pierścień Rogowskiego | 600A | D50mm | L-214mm | Kabel 2m | IP68 2

    Elastyczna cewka do pomiaru prądu | Pierścień Rogowskiego | 600A | D50mm | L-214mm | Kabel 2m | IP68

    Kod: ESZRC-50
    Pytanie do produktu
    Cena 74.05 € z VAT
    ( 61.20 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

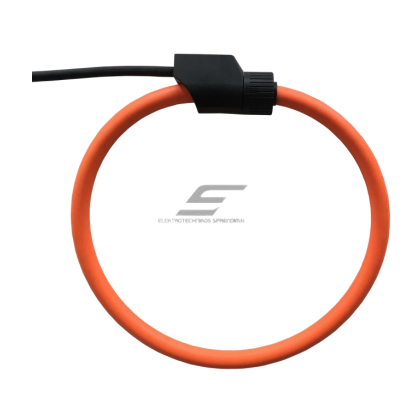

    Elastyczna cewka pomiarowa prądu Rogowskiego to profesjonalny, nowoczesny i precyzyjny czujnik prądu AC, przeznaczony dla inżynierów, elektryków, specjalistów utrzymania ruchu oraz projektantów systemów automatyki przemysłowej.
    Czujnik oparty jest na zasadzie Rogowskiego, co umożliwia bardzo dokładne pomiary prądu.

    Cewka charakteryzuje się wysoką jakością, szerokim zakresem pomiarowym i łatwym montażem — doskonały wybór w miejscach, gdzie standardowe przekładniki prądowe nie mieszczą się z powodu ograniczeń przestrzennych lub kształtu.

  • Opis

    Specyfikacja techniczna

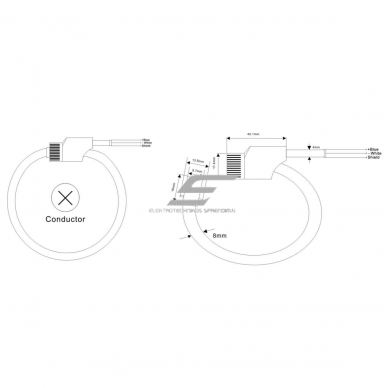

    Średnica wewnętrzna: 50 mm
    Przekrój cewki: 8 mm
    Prąd znamionowy: 600 A
    Maksymalny prąd pomiarowy: do 100 kA
    Współczynnik pomiarowy:

    Skalibrowana: 50 mV/kA, 85 mV/kA lub 100 mV/kA @ 50 Hz

    Nieskalibrowana: 105 mV/kA @ 50 Hz
    Dokładność:

    Skalibrowana: < ±0,5 % (pozycja centralna, 25 °C)

    Nieskalibrowana: < ±5 % (pozycja centralna, 25 °C)
    Liniowość: ±0,2 %
    Błąd fazowy: ≤0,5°
    Błąd położenia: ≤±1 %
    Pasmo pracy: 1 Hz – 100 kHz (−3 dB)
    Rezystancja cewki: 100–250 Ω
    Przesunięcie zera: ≤0,05 mV
    Długość przewodu: 2 m
    Temperatura pracy: −30 °C … +80 °C
    Temperatura przechowywania: −40 °C … +90 °C
    Izolacja: 3000 V (cewka), 1000 V (przewód sygnałowy)
    Klasa ochrony: IP68
    Certyfikaty: CE, EMC EN61326-1:2006, CATIII 1000V / CATIV 600V
    Obudowa i materiały: Cewka – guma termoplastyczna (UL94 V-0); Złącza – PA6 (UL94 V-0)

    Funkcje i cechy

    Elastyczna i kompaktowa konstrukcja – montaż wokół przewodów o różnych średnicach bez wyłączania systemu.

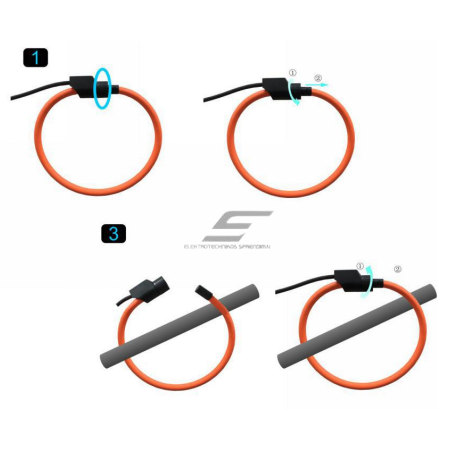

    Łatwy montaż – cewka mocowana wokół przewodu lub szyny.

    Kompatybilność z różnymi urządzeniami – analizatory energii, przyrządy laboratoryjne, rejestratory danych, mierniki na szynę DIN.

    Dokładny pomiar prądu przemiennego.

    Zastosowanie

    Dla inżynierów i specjalistów automatyki: do monitorowania energii i analizy prądu.

    Dla elektryków i techników: do konserwacji urządzeń, testów zabezpieczeń, równoważenia obciążeń fazowych i kontroli zużycia energii. Możliwość pracy bez odłączania obwodu.

    Dla laboratoriów i badań: do eksperymentów naukowych wymagających precyzyjnego pomiaru sygnału prądu w szerokim zakresie częstotliwości.

    Zalety

    Elastyczna i kompaktowa konstrukcja

    Łatwy montaż i podłączenie

    Odporność na wilgoć i kurz

    Certyfikaty CE, RoHS, EMC

    Wady

    Nie mierzy prądu stałego (DC)

    Mniejsza odporność mechaniczna
