  •   Elastyczna cewka do pomiaru prądu z integratorem | pierścień „Rogowskiego” | 333 mVAC | Ø80 mm | 5 V DC | NRCM-80

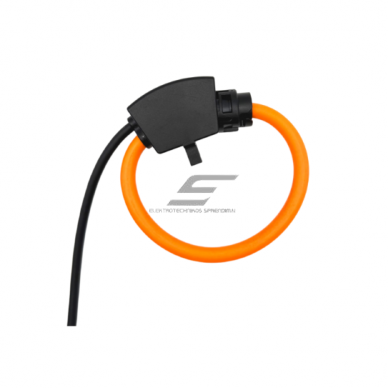

      Elastyczna cewka do pomiaru prądu z integratorem | pierścień „Rogowskiego” | 333 mVAC | Ø80 mm | 5 V DC | NRCM-80 1

    Elastyczna cewka do pomiaru prądu z integratorem | pierścień „Rogowskiego” | 333 mVAC | Ø80 mm | 5 V DC | NRCM-80

    Kod: ESNRCM-80
    Pytanie do produktu
    Cena 90.75 € z VAT
    ( 75.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Cewka pomiarowa prądu typu Rogowskiego z wbudowanym integratorem, przeznaczona do precyzyjnego pomiaru prądu przemiennego (AC) w rozdzielnicach elektrycznych oraz systemach przemysłowych. Zintegrowany integrator zapewnia standardowe wyjście 333 mV AC, dzięki czemu cewkę można bezpośrednio podłączyć do liczników energii, analizatorów mocy lub sterowników PLC – bez konieczności stosowania dodatkowych modułów przetwarzania sygnału.

  • Opis

    Specyfikacja techniczna

    Typ: Elastyczna cewka pomiarowa prądu (pierścień Rogowskiego) z integratorem
    Model: NRCM-80
    Sygnał wyjściowy: 333 mV AC
    Średnica wewnętrzna: 80 mm
    Przekrój: 8 mm
    Prąd znamionowy (w zależności od wersji): 100 A, 600 A, 1000 A, 3000 A, 6000 A
    Dokładność: ±2 % (typowo od 2 % do 120 % prądu znamionowego)
    Liniowość: ±1 % (od 1 % do 100 % prądu znamionowego)
    Błąd fazowy: < 1° (45–65 Hz)
    Zasilanie: +5 V DC, maks. 15 mA
    Montaż: Elastyczny pierścień z opaskami kablowymi
    Przeznaczenie: Pomiar prądu przemiennego (AC)

    Funkcje

    Zintegrowany integrator – brak potrzeby stosowania zewnętrznych modułów
    Standardowy sygnał 333 mV AC – szeroka kompatybilność
    Elastyczny pierścień Ø80 mm – szybki montaż w ciasnych przestrzeniach
    Stabilne mocowanie za pomocą opasek kablowych
    Dokładne i stabilne pomiary w szerokim zakresie prądów

    Zastosowanie

    Użytkownicy domowi / zaawansowani: Monitorowanie zużycia energii w budynkach mieszkalnych i komercyjnych, analiza instalacji PV, falowników i linii ładowania EV, bezpieczny pomiar bez rozłączania przewodów
    Elektrycy: Szybki montaż w rozdzielnicach, mniej komponentów – prostsza instalacja, wygodne rozwiązanie przy modernizacji systemów
    Inżynierowie / specjaliści automatyki: Bezpośrednia integracja z licznikami energii, PLC, BMS, EMS, SCADA; pomiar dużych prądów bez nasycenia rdzenia magnetycznego; niezawodne rozwiązanie dla przemysłu i infrastruktury

    Zalety

    Zintegrowany integrator (333 mV AC)
    Cienki i elastyczny pierścień (8 mm)
    Szybki i bezpieczny montaż nieinwazyjny
    Szeroki wybór prądów znamionowych

    Wady

    Wymaga zasilania +5 V DC
    Przeznaczona wyłącznie do prądu przemiennego (AC)
    Brak określonej klasy ochrony IP – zalecane stosowanie wewnątrz lub w obudowie ochronnej

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
