    Elektroniczny regulator prędkości wentylatora od min. do maks. | 1,5A | 230VAC | natynkowy/podtynkowy | IP54/IP44 | Sentera Controls | MTYN0-15-AT

    Kod: MTYN0-15-AT
    Pytanie do produktu
    Cena 34.53 € z VAT
    ( 28.54 € bez VAT )
    53.87 € Zaoszczędź 19.34 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Elektroniczny regulator prędkości wentylatora od min. do maks. | 1,5A | 230VAC | natynkowy/podtynkowy | IP54/IP44 | Sentera Controls | MTYN0-15-AT

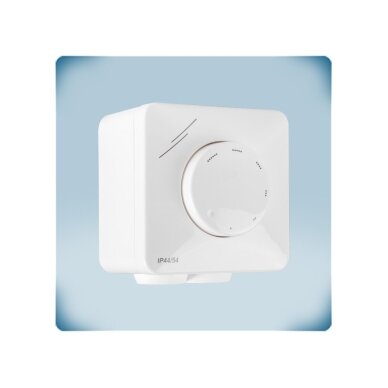

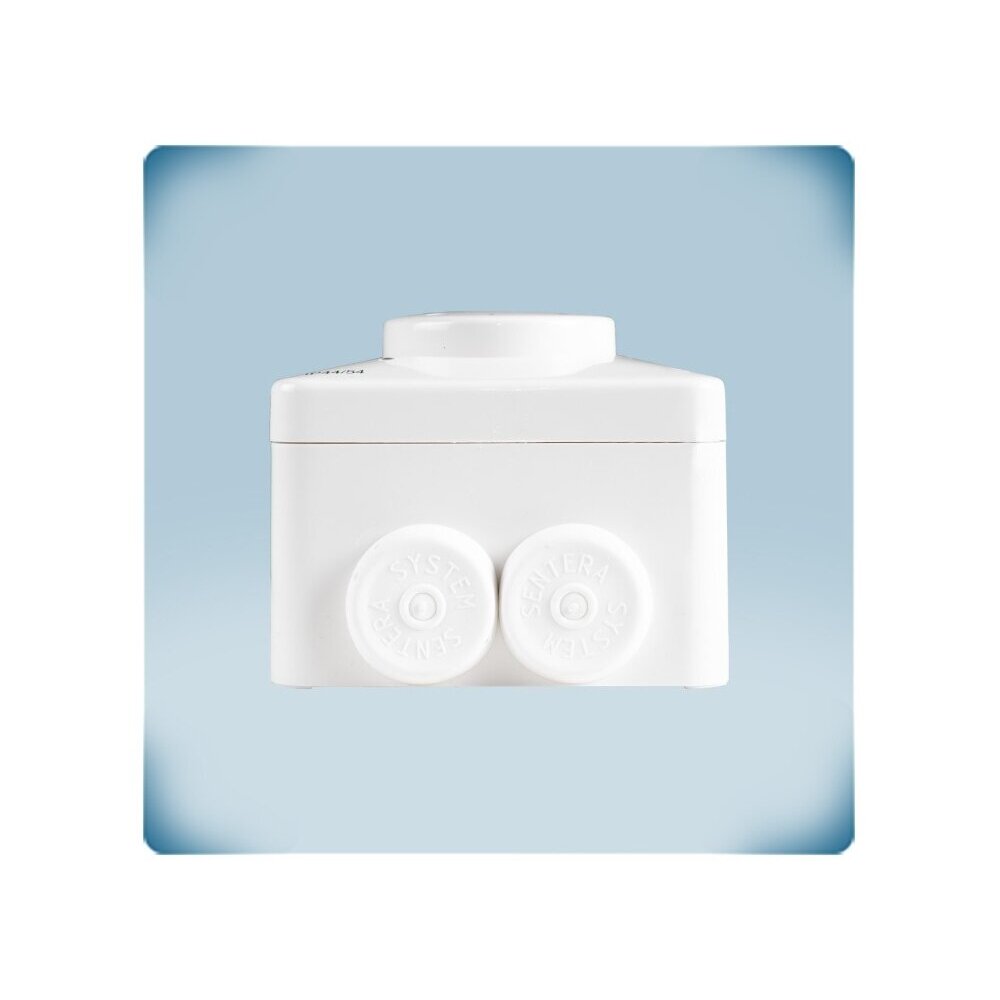

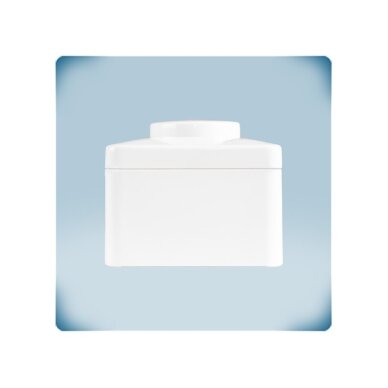

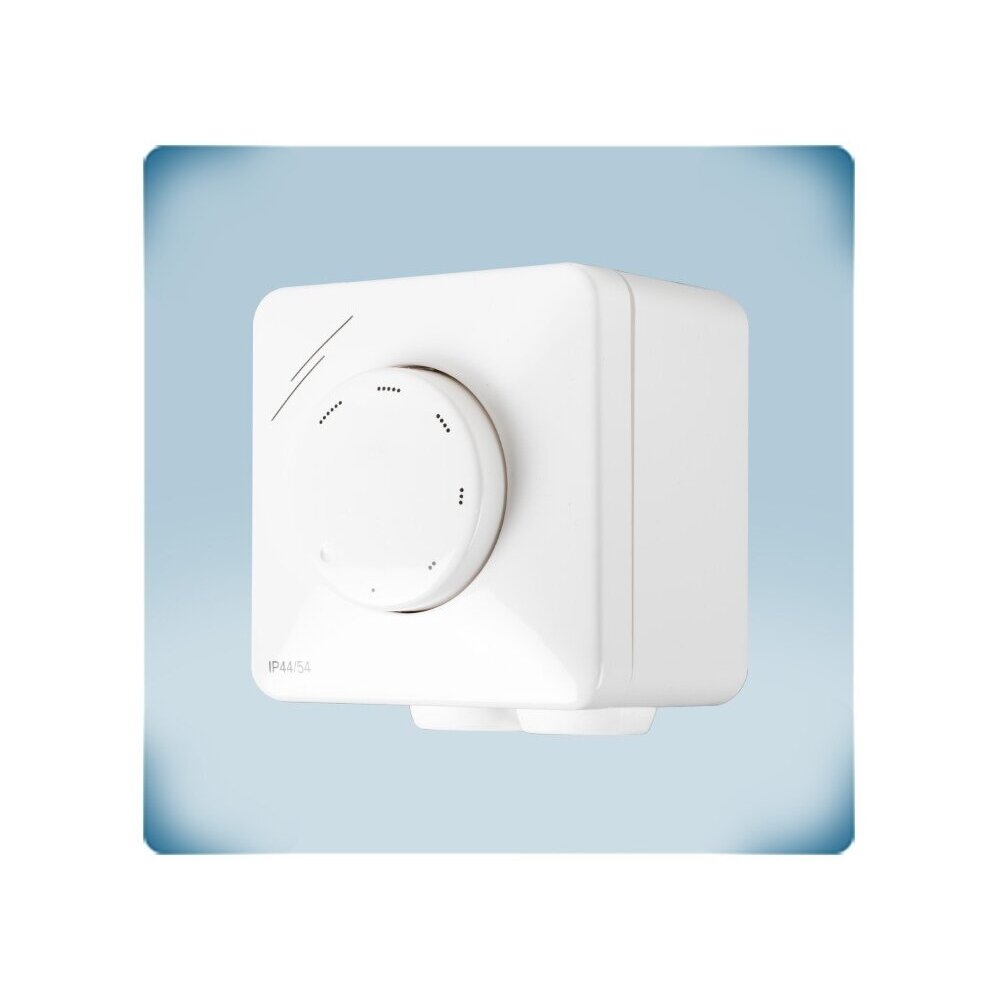

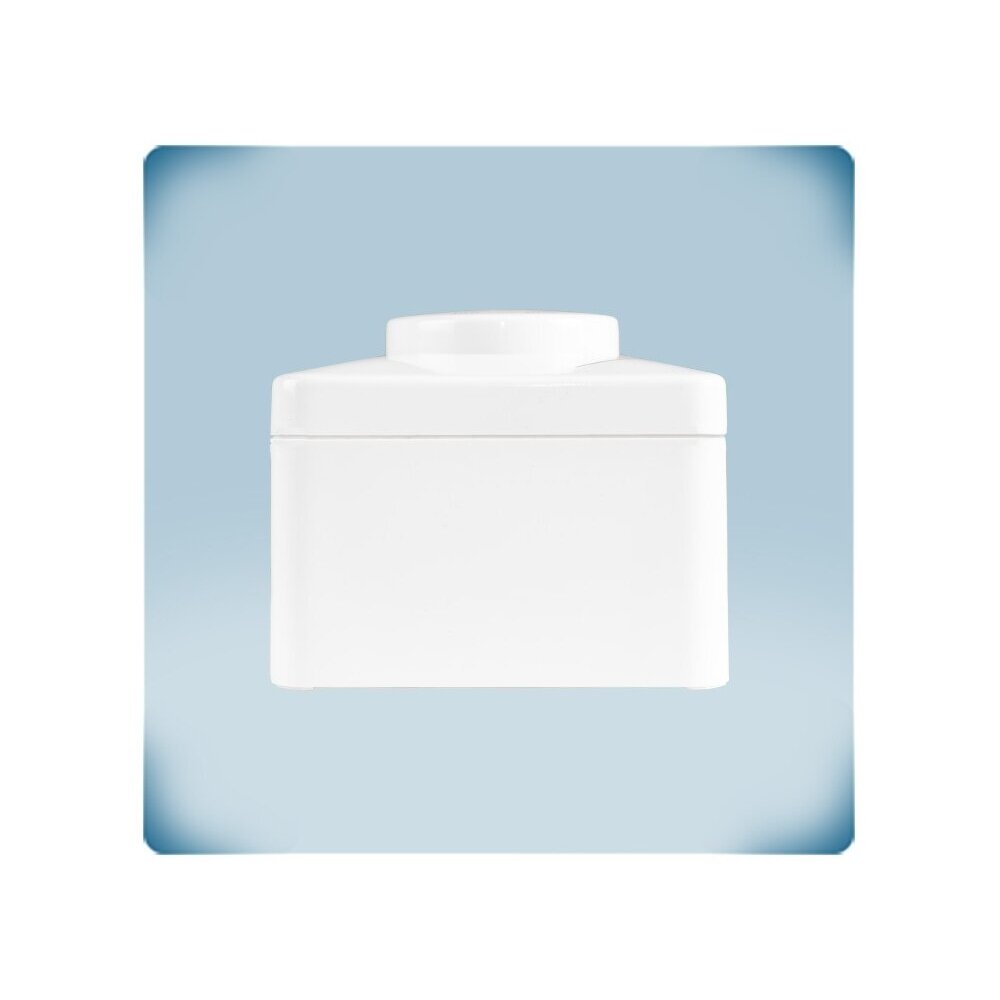

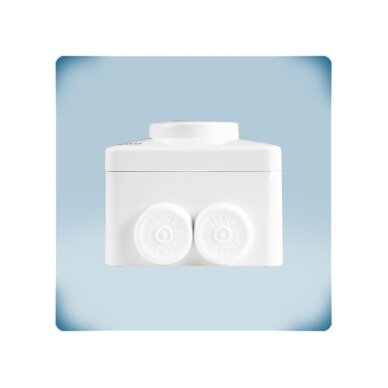

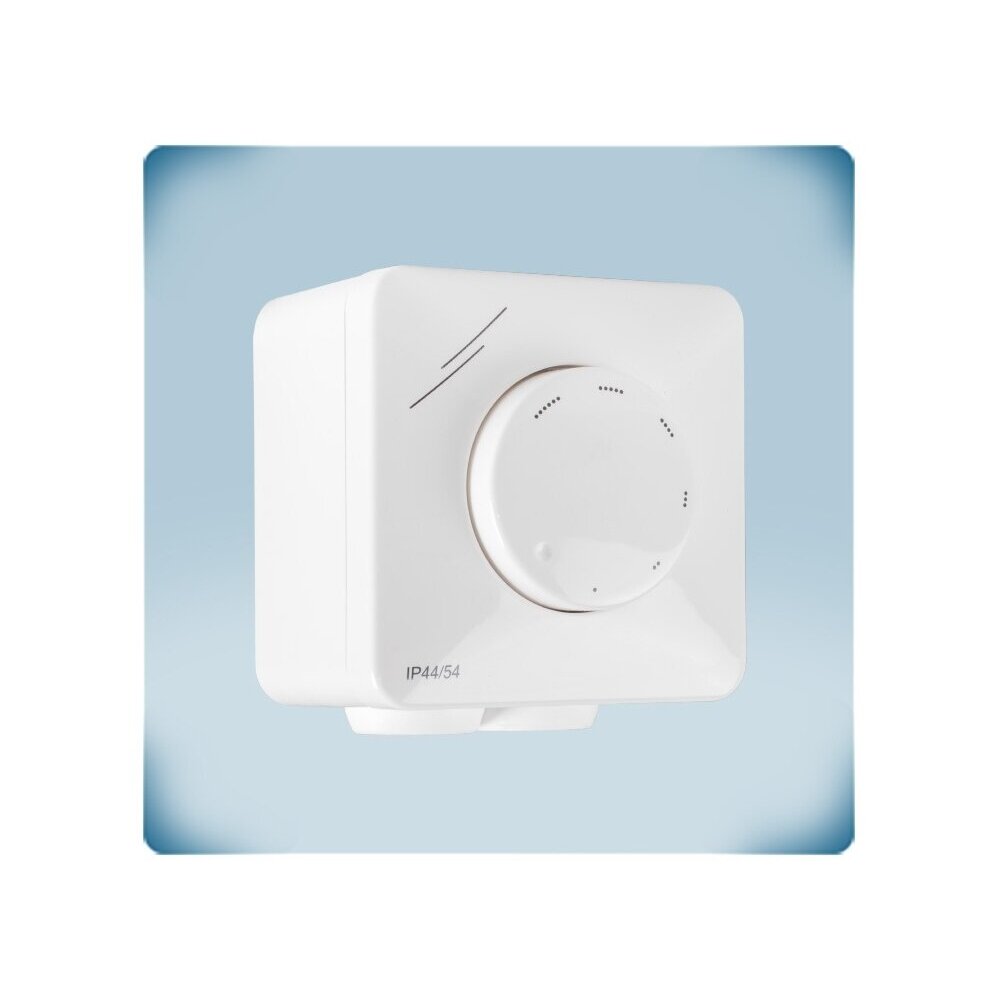

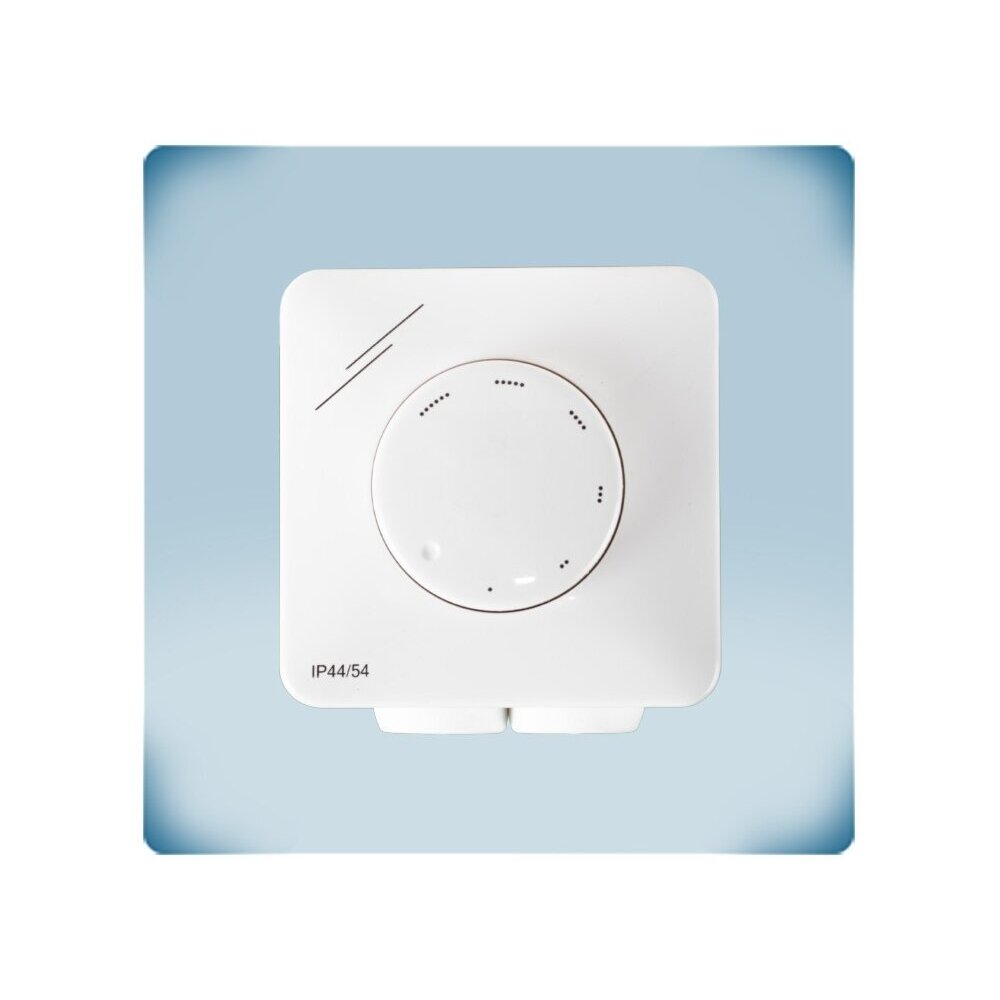

    MTYN0-15-AT – kompaktowy naścienny regulator prędkości wentylatora Sentera Controls z pokrętłem do jednofazowych wentylatorów 230 VAC (0,1–1,5 A). Przy obracaniu pokrętła prędkość rośnie od minimalnej do maksymalnej (min.→maks.).

    Główna myśl:
    Najprostszy i najtańszy sposób regulacji prędkości niewielkiego wentylatora AC: jedno pokrętło z pozycją OFF, montaż jak zwykłego łącznika ściennego.
    Przeznaczenie MTYN0-15-AT:
    Ten model jest przeznaczony do wentylatorów małej mocy (do 1,5 A) – jednego lub dwóch wentylatorów kanałowych lub osiowych w biurze, łazience, kuchni lub niewielkim pomieszczeniu.
    Prąd silnika
    0,1–1,5 A
    Sterowanie
    Pokrętło, min.→maks.
    Zasilanie
    230 VAC ±10 %, 50 Hz
    Montaż
    Natynkowy IP54 / podtynkowy IP44

    Zasada działania

    Regulator montuje się natynkowo lub w puszce podtynkowej. Podłącza się zasilanie i silnik; wyjście nieregulowane 230 V (do 2 A) służy do podłączenia pozycji OFF.

    Regulacja fazowa: zmienia się wartość skuteczna napięcia zasilania silnika, napięcie wyjściowe nie jest czysto sinusoidalne. Wyjście regulowane – 80–230 VAC.

    Minimalna prędkość (80–180 VAC, fabrycznie 100 VAC) ustawiana jest wewnętrznym trymerem. Pozycję OFF można zachować lub wyłączyć schematem podłączenia – wtedy wentylator pracuje stale, zmienia się tylko prędkość.

    Uwaga inżyniera: w silniku asynchronicznym AC przy obniżaniu napięcia rosną straty w wirniku, dlatego oszczędność jest mniejsza niż w przypadku wentylatora EC lub przemiennika częstotliwości; gdy wymagana jest całkowicie cicha praca przy niskiej prędkości – wybierz regulator transformatorowy z sinusoidalnym napięciem wyjściowym.

    Korzyści MTYN0-15-AT?
    Kompaktowy, niedrogi i prosty: nie wymaga żadnego programowania, a zapasowy bezpiecznik jest już w zestawie.

    Specyfikacja techniczna

    Typ produktu Elektroniczny regulator prędkości wentylatora z pokrętłem
    Producent / kod Sentera Controls / MTYN0-15-AT
    Seria MTYN0 (0,5 / 1,5 / 2,5 / 4 A); odwrotny kierunek – MTXN0
    Napięcie zasilania 230 VAC ±10 %, 50 Hz
    Prąd silnika 0,1–1,5 A
    Wyjście regulowane 80–230 VAC
    Min. prędkość 80–180 VAC, wewnętrzny trymer (fabrycznie 100 VAC)
    Kierunek pokrętła min.→maks.
    Wyjście nieregulowane 230 VAC, maks. 2 A
    Pozycja OFF Jest; wyłączana schematem podłączenia
    Zabezpieczenie Bezpiecznik F 2 A H, 5×20 mm (zapasowy w zestawie)
    Stopień ochrony IP54 natynkowy / IP44 podtynkowy (EN 60529)
    Środowisko pracy 0…+35 °C, bez kondensacji
    Kable Do 2,5 mm²
    Masa 0,17 kg (netto)
    Zgodność LVD 2014/35/UE, EMC 2014/30/UE, RoHS, WEEE 2012/19/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Pokrętło z OFF – załączanie, prędkość i wyłączanie – jednym sterownikiem.
    • Kierunek min.→maks. – po obróceniu pokrętła wentylator startuje od prędkości minimalnej.
    • Regulowana min. prędkość – ustawiana trymerem tak, aby silnik zawsze pewnie się obracał.
    • Tryb pracy ciągłej – Pozycję OFF można wyłączyć – wentylator pracuje stale.
    • Kilka wentylatorów – do jednego regulatora można podłączyć kilka, nie przekraczając maks. prądu.

    Gdzie jest stosowany?

    • Łazienki, toalety, kuchnie
    • Biura i niewielkie pomieszczenia
    • Składziki, garaże
    • Wentylatory kanałowe i osiowe z silnikami AC
    • Wymiana starych regulatorów ręcznych

    Praca według potrzeb

    Dla elektryka.
    Montowany jak łącznik ścienny, bez programowania.
    Dla instalatora wentylacji.
    Min. prędkość ustawia się na miejscu śrubokrętem.
    Dla użytkownika.
    Jedno pokrętło – włączyć, wyregulować, wyłączyć.

    Przewodnik zastosowań: jak jest używany w praktyce

    Typowe zastosowania MTYN0-15-AT:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Łazienka, toaleta Wentylator wywiewny → wyjście regulowane Wentylator włącza się i reguluje jednym pokrętłem Min. prędkość ustaw trymerem
    Wentylacja pracująca w trybie ciągłym Podłączenie bez pozycji OFF Wentylator pracuje zawsze, zmienia się tylko prędkość Patrz schemat podłączenia producenta
    Kilka wentylatorów w jednym pomieszczeniu Kilka wentylatorów tego samego typu równolegle Wszystkie regulowane jednym pokrętłem Prąd łączny – nie więcej niż 1,5 A

    Jak dobrać prąd regulatora

    Prąd znamionowy silnika (silników) Zalecany model
    do 0,5 A MTYN0-05-AT (0,5 A)
    0,5–1,5 A MTYN0-15-AT (1,5 A) ← ten model
    1,5–2,5 A MTYN0-25-AT (2,5 A)
    2,5–4 A MTYN0-40-AT (4 A)
    Zasada: maks. prąd regulatora ≥ prąd znamionowy silnika (patrz tabliczka znamionowa silnika). Prąd rozruchowy został już uwzględniony przez producenta, dodatkowy zapas nie jest potrzebny. Przy podłączaniu kilku wentylatorów – z silnikami tego samego typu – zsumuj ich prądy znamionowe. Nie wybieraj zbyt dużego modelu do małego wentylatora – każdy model ma również prąd minimalny.
    Kiedy wybrać inne rozwiązanie: potrzebny odwrotny kierunek pokrętła – seria MTXN0; potrzebna sygnalizacja LED – seria LTX / LTY; potrzebne sterowanie czujnikiem lub przez Modbus – seria EVS-1; dla większego prądu – seria ITR-9; do wentylatora EC – potencjometr EC.

    Zalety

    • Kompaktowy i niedrogi
    • Pokrętło z pozycją OFF
    • Regulowana min. prędkość
    • Zapasowy bezpiecznik w zestawie
    • Montaż natynkowy lub podtynkowy

    Wady / ograniczenia

    • Prąd silnika – 0,1–1,5 A
    • Brak wejścia 0-10 VDC i Modbus
    • Temperatura pracy 0…+35 °C
    • Tylko do jednofazowych silników regulowanych napięciowo; nie nadaje się do wentylatorów EC
    • Napięcie wyjściowe niesinusoidalne – niektóre silniki przy niskiej prędkości mogą słyszalnie buczeć

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk po odłączeniu zasilania.
    • Sprawdź, czy prąd silnika mieści się w zakresie 0,1–1,5 A i czy silnik nadaje się do regulacji napięciowej.
    • Min. prędkość reguluj izolowanym śrubokrętem.
    • Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

    Szybki przewodnik doboru

    1,5 A
    230 VAC
    Pokrętło min.→maks.
    IP54 / IP44
    Sprawdza się, gdy potrzebne jest:
    • proste sterowanie ręczne bez automatyki;
    • prąd wentylatora 0,1–1,5 A;
    • montaż jak łącznika ściennego.
    Sprawdź przed użyciem:
    • prąd silnika i czy jest regulowany napięciowo;
    • żądany kierunek obrotu pokrętła (MTYN0 – min.→maks.);
    • czy potrzebna jest pozycja OFF.
    Ważne przypomnienie: MTYN0-15-AT nie steruje wentylatorami EC ani silnikami trójfazowymi.

    FAQ

    Czym różni się MTYN0 od MTXN0?
    Tylko kierunkiem obrotu pokrętła: MTYN0 – min.→maks., MTXN0 – maks.→min.. Parametry elektryczne są takie same.
    Czy można ustawić minimalną prędkość?
    Tak, wewnętrznym trymerem w zakresie 80–180 VAC (fabrycznie 100 VAC).
    Czy wentylator może pracować w trybie ciągłym?
    Tak, pozycję OFF można wyłączyć schematem podłączenia.
    Czy nadaje się do wentylatorów EC?
    Nie, wyłącznie do jednofazowych silników AC regulowanych napięciowo.

    Elektroniczny regulator prędkości wentylatora od min. do maks. | 1,5A | 230VAC | natynkowy/podtynkowy | IP54/IP44 | Sentera Controls | MTYN0-15-AT

    Sentera MTYN0-15-AT – kompaktowy naścienny regulator prędkości wentylatora z pokrętłem (min.→maks.), 0,1–1,5 A, 230 VAC, z pozycją OFF i regulowaną min. prędkością.
