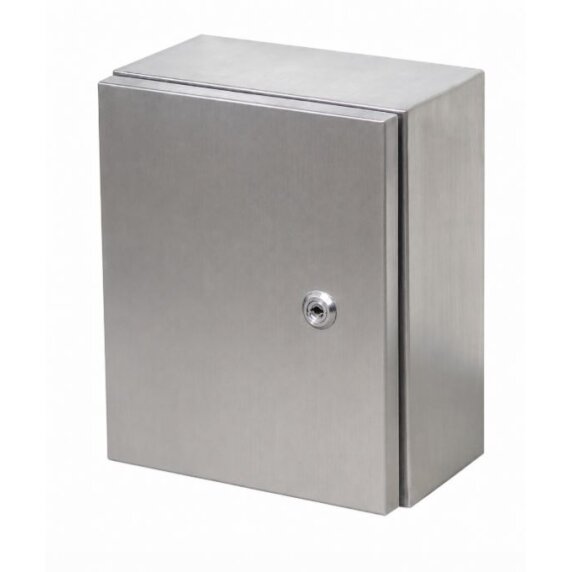

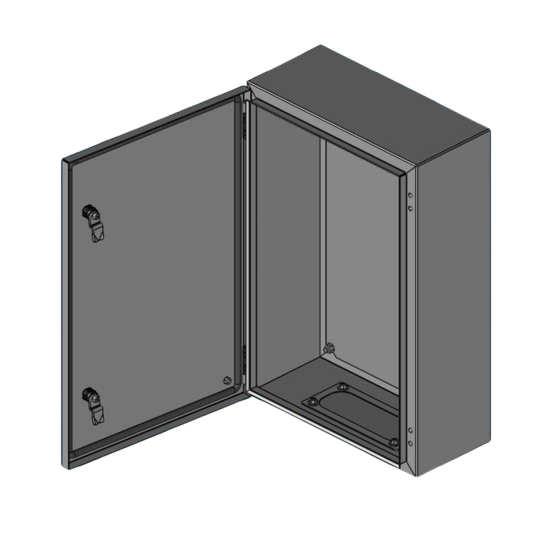

Elektryczna rozdzielnica | skrzynka | szafa | z płytą montażową | 600x1200x250mm | hermetyczna | natynkowa | ze stali nierdzewnej | IP66

Specyfikacja techniczna

Typ produktu: hermetyczna szafa elektryczna / obudowa ze stali nierdzewnej z płytą montażową
Typ montażu: naścienny / natynkowy
Wymiary zewnętrzne (W x H x D): 600 x 1200 x 250 mm
Materiał obudowy: stal nierdzewna klasy AISI 304
Grubość metalu: 1,5 mm
Waga: 57,38 kg
Klasa szczelności: IP66
Wykończenie powierzchni: szlifowana powierzchnia satynowa
Uszczelnienie drzwi: jednolita wtryskiwana uszczelka poliuretanowa
Zawiasy drzwi: ukryte zawiasy ze stali nierdzewnej
Zamek: stal nierdzewna
Uziemienie drzwi: zintegrowana śruba uziemiająca, przyspawana do obudowy

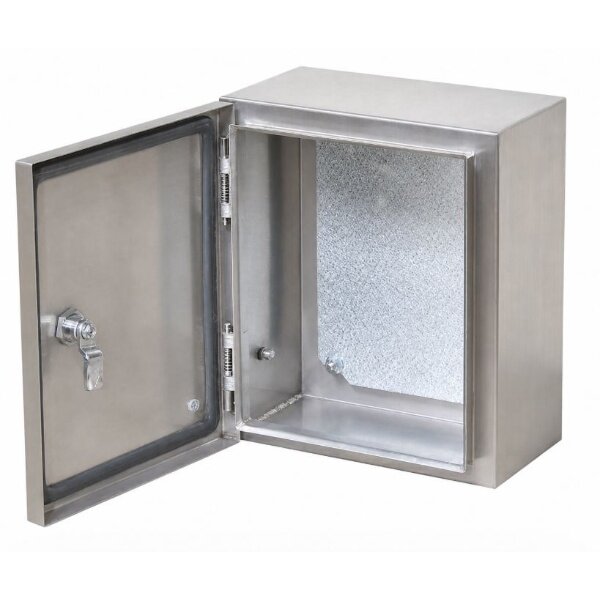

Wewnętrzna płyta montażowa: aluminiowo-cynkowa płyta montażowa
Mocowanie płyty montażowej: mocowana na spawanych trzpieniach
Znamionowe napięcie robocze Ue: 690V AC
Znamionowe napięcie izolacji Ui: 1000V
Częstotliwość znamionowa: 50-60 Hz
Normy: IEC 61439-1&2; IEC 60529; IEC 62208; BS EN 60439-1&2; BS EN 60529

Funkcje

Maksymalna ochrona przed wpływem środowiska: klasa IP66 zapewnia pełną ochronę przed pyłem i silnymi strumieniami wody, obudowa nadaje się zarówno do instalacji wewnętrznych, jak i zewnętrznych.
Odporność na korozję i wilgoć: stal nierdzewna AISI304 wytrzymuje wilgotne, agresywne lub wymagające higieny środowisko.
W pełni spawana obudowa: bez słabych połączeń i dodatkowych łączeń – lepsza szczelność, większa wytrzymałość mechaniczna i dłuższa żywotność.
Wewnętrzna płyta montażowa do mocowania urządzeń: płyta montażowa Alu Zinc umożliwia wygodny montaż komponentów automatyki, a jej mocowanie na spawanych trzpieniach zachowuje integralność obudowy.
Ukryte zawiasy i bezpieczny zamek: po zamknięciu drzwi zawiasy są niewidoczne, konstrukcja wygląda estetycznie i jest dodatkowo chroniona przed uszkodzeniami zewnętrznymi.
Punkt uziemienia drzwi: zintegrowany styk uziemienia drzwi zwiększa bezpieczeństwo elektryczne podczas montażu aktywnego wyposażenia.

Zastosowanie

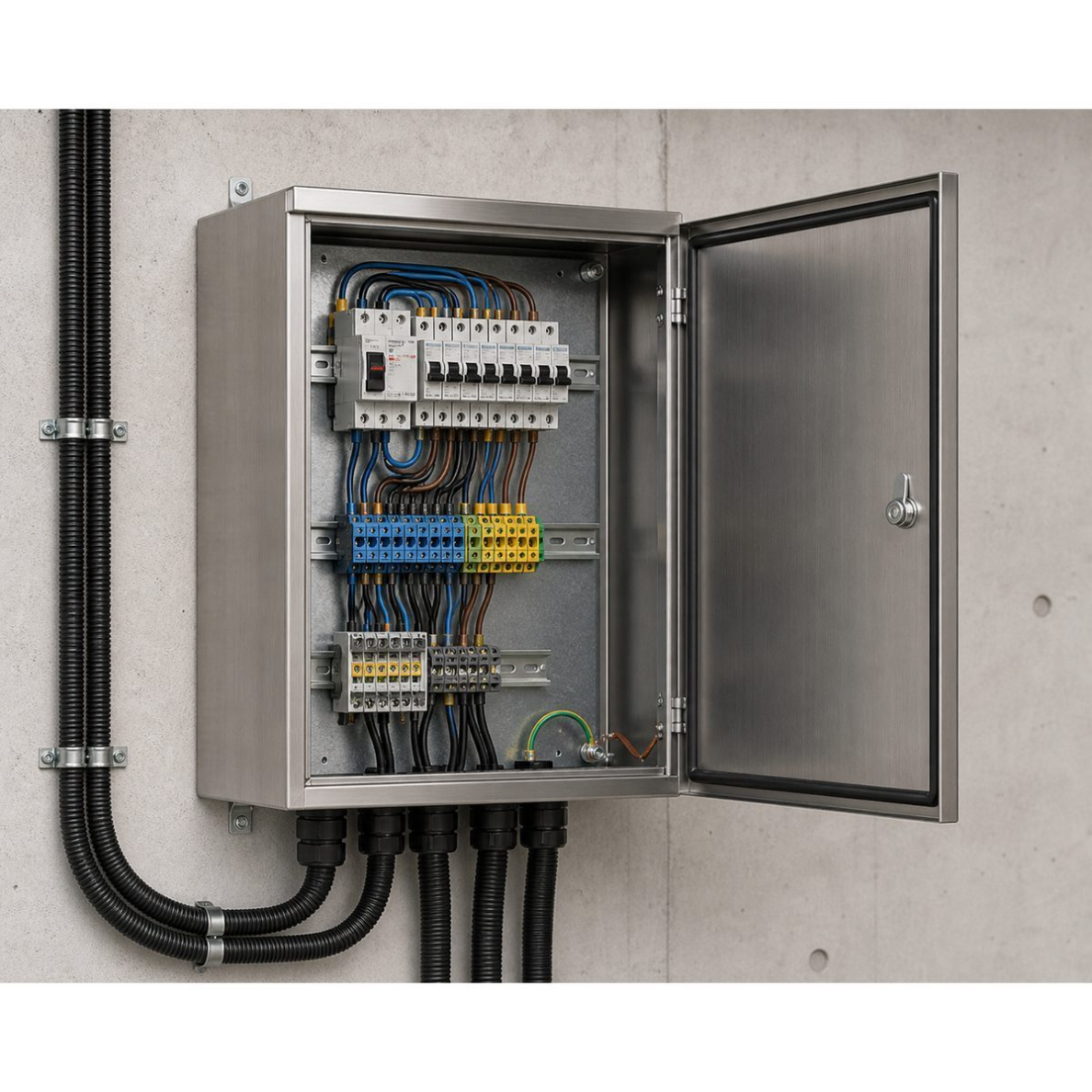

Dla użytkownika domowego: sterowanie pompami zewnętrznymi, automatyka bram, rozdział instalacji fotowoltaicznych, mocniejsze układy sterujące do warsztatu lub garażu, wilgotne pomieszczenia techniczne.
Dla elektromontera: do montażu automatyki elektrycznej, aparatów zabezpieczających, przekaźników, styczników, zacisków oraz obwodów sterowniczych. Wewnętrzna płyta montażowa pozwala szybko i estetycznie zmontować układ.
Dla inżyniera / projektanta: odpowiednia przy projektowaniu przemysłowych, higienicznych lub zewnętrznych szaf sterowniczych, gdzie konieczne jest spełnienie wymagań IP, niezawodności mechanicznej i trwałości. Mocowanie płyty bez śrub przechodzących na wylot pozwala zachować jednolitą szczelną obudowę.
Dla specjalistów przemysłowych: stosowana w przemyśle spożywczym, strefach chemicznych, miejscach mycia, systemach wentylacyjnych, węzłach uzdatniania wody, liniach produkcyjnych oraz stanowiskach automatyki.

Zalety

Stal nierdzewna AISI304 – trwała i odporna na korozję
Wysoka klasa szczelności IP66
W pełni spawana obudowa bez słabych punktów
Wewnętrzna płyta montażowa
Ukryte zawiasy ze stali nierdzewnej
Zamek ze stali nierdzewnej
Jednolita poliuretanowa uszczelka drzwi
Zintegrowane uziemienie drzwi
Zgodność z międzynarodowymi normami IEC

Wady

Obudowa ze stali nierdzewnej jest cięższa niż skrzynki plastikowe
Obudowa wyższej klasy ma wyższą cenę niż standardowe szafki

Najczęściej zadawane pytania (FAQ)

Czy ta szafa posiada płytę montażową?

Tak, w komplecie znajduje się wewnętrzna płyta montażowa do wygodnego montażu urządzeń.

Czy śruby mocujące płytę montażową wychodzą na zewnątrz?

Nie, płyta montowana jest na spawanych trzpieniach, dlatego tylna ściana obudowy pozostaje jednolita i szczelna.

Czy ta szafa nadaje się do montażu na zewnątrz?

Tak, klasa szczelności IP66 oraz stal nierdzewna AISI304 pozwalają na stosowanie w warunkach zewnętrznych oraz wilgotnych miejscach.

Czy obudowa nadaje się do urządzeń automatyki?

Tak, dzięki płycie montażowej, napięciu roboczemu 690V AC oraz normom IEC jest odpowiednia do automatyki i urządzeń elektrycznych.
