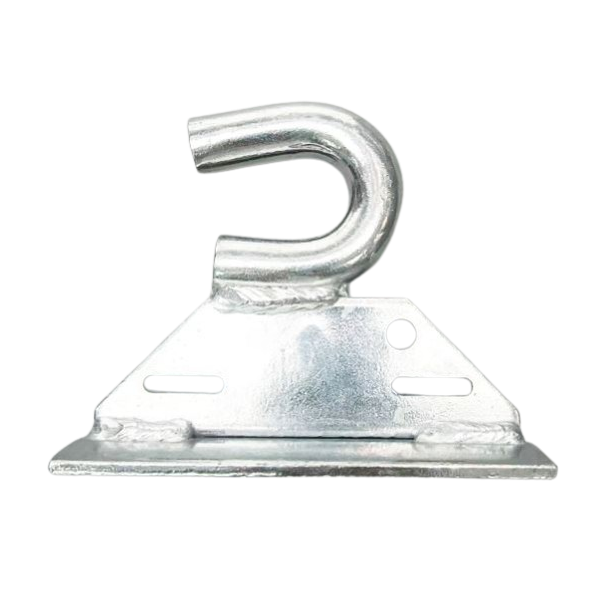

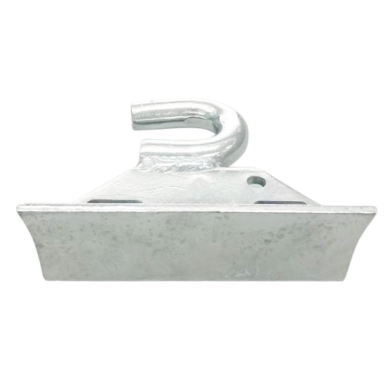

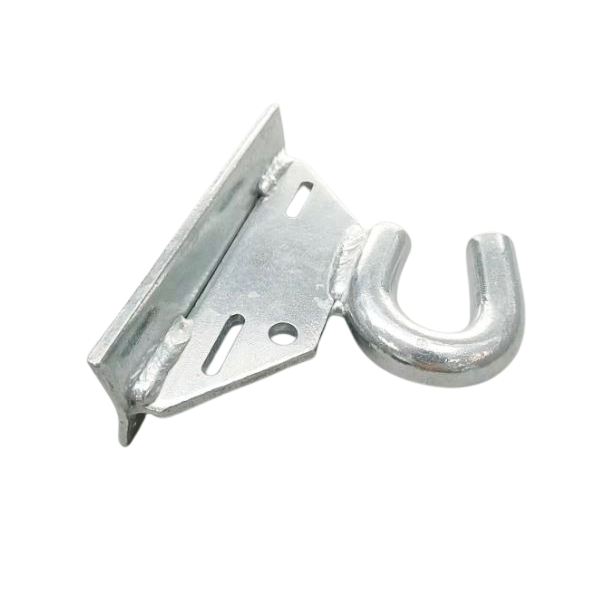

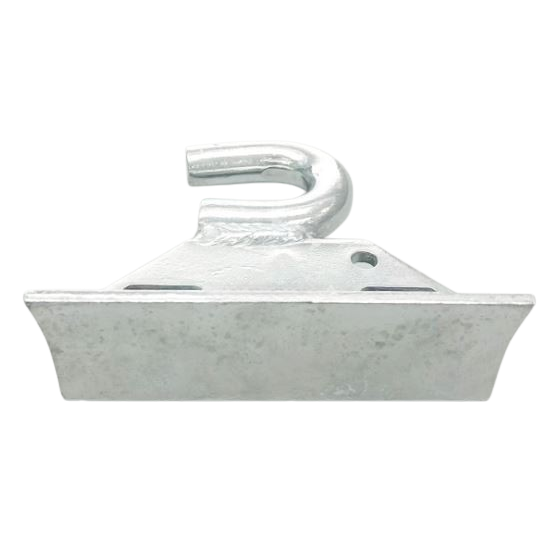

Hak do mocowania uchwytów odciągowych / podtrzymujących | 150x131mm | Ø20mm | cynkowany ogniowo

Hak może być stosowany do mocowania uchwytów odciągowych i przelotowych do słupów oraz elewacji. Mocowanie za pomocą stalowej taśmy umożliwia montaż haka bez wiercenia słupa, jeżeli taki sposób instalacji jest dopuszczony w projekcie danego systemu.

Taki sposób montażu jest szczególnie odpowiedni dla słupów okrągłych lub wielokątnych, gdy hak należy zamocować bez dodatkowego wiercenia. Typ, szerokość, grubość i naciąg stalowej taśmy należy dobrać zgodnie z konkretnym obciążeniem i systemem montażowym.

• Przeznaczony do uchwytów odciągowych i przelotowych.
• Mocowanie do słupów lub elewacji.
• Montaż za pomocą stalowej taśmy.
• Powierzchnia cynkowana ogniowo.
• Średnica pręta haka Ø20mm.
• Odporny na warunki atmosferyczne.
• Przeznaczony do zewnętrznych systemów mocowania infrastruktury.

• Prosty montaż za pomocą stalowej taśmy.
• Brak konieczności wiercenia słupa przy zastosowaniu systemu taśmowego.
• Odpowiedni do różnych typów słupów i elewacji.
• Ochrona antykorozyjna poprzez cynkowanie ogniowe.
• Solidna metalowa konstrukcja.
• Uniwersalny punkt mocowania dla różnych uchwytów odciągowych i przelotowych.
• Przystosowany do pracy na zewnątrz i w warunkach atmosferycznych.

• Wymagana jest oddzielna stalowa taśma montażowa oraz odpowiednie elementy do jej napinania i mocowania.
• Parametry taśmy należy dobrać odpowiednio do obciążenia – niewłaściwa lub niedostatecznie napięta taśma może zmniejszyć niezawodność połączenia.
• Haka nie należy oceniać niezależnie od całego systemu mocowania.
• Uszkodzenie powłoki cynkowej może lokalnie zmniejszyć odporność na korozję.
• Przed użyciem należy sprawdzić kompatybilność z konkretnym uchwytem odciągowym lub przelotowym.

Na zewnętrznym słupie elektroenergetycznym lub telekomunikacyjnym należy zamontować uchwyt odciągowy do kabla napowietrznego. Hak przykłada się do słupa na wymaganej wysokości.

Przez otwory w podstawie przeprowadza się jedną lub kilka przewidzianych w projekcie stalowych taśm montażowych. Taśmy opasuje się wokół słupa, napina i zabezpiecza odpowiednimi elementami mocującymi.

Do górnej części haka podłącza się kompatybilny uchwyt odciągowy lub przelotowy. Obciążenie mechaniczne kabla jest przenoszone przez uchwyt i hak na słup.

Końcowa niezawodność mechaniczna systemu zależy od kompatybilności i prawidłowego montażu haka, stalowej taśmy, jej zamka, uchwytu, słupa i kabla.

Przeznaczony jest do mocowania uchwytów odciągowych i przelotowych do słupów oraz elewacji budynków.

Hak montuje się za pomocą stalowej taśmy montażowej, którą przeprowadza się przez otwory w podstawie i opasuje wokół słupa.

Przy zastosowaniu przewidzianego montażu za pomocą stalowej taśmy wiercenie słupa nie jest konieczne.

Tak. Produkt jest przeznaczony do stosowania na zewnątrz i posiada powierzchnię cynkowaną ogniowo.

Produkt jest przystosowany do eksploatacji pod wpływem promieniowania UV i słonecznego.

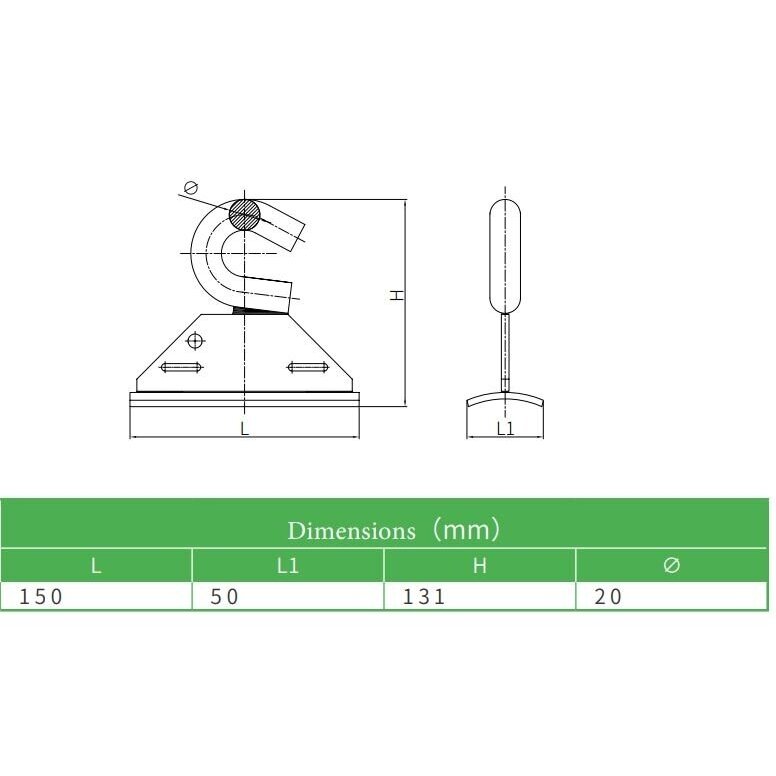

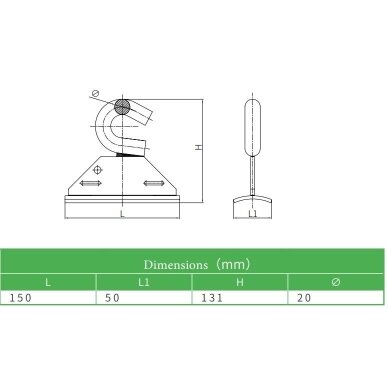

L – 150mm, L1 – 50mm, H – 131mm, średnica pręta haka – Ø20mm.

Tak. Jest to jedno z głównych zastosowań tego typu haka, jednak należy sprawdzić mechaniczną i geometryczną kompatybilność konkretnego uchwytu.

Tak, jeżeli konstrukcja i wybrany sposób mocowania są odpowiednie dla przewidywanego obciążenia.

Hak, stalową taśmę montażową i uchwyt należy dobrać zgodnie z obciążeniami mechanicznymi konkretnego systemu, konstrukcją słupa i wymaganiami projektu. Taśma stalowa musi być prawidłowo napięta i zabezpieczona, a sam hak powinien stabilnie opierać się o konstrukcję nośną.

Przed montażem należy sprawdzić, czy nie występują odkształcenia mechaniczne, uszkodzenia spoin lub istotne uszkodzenia powłoki cynkowej. Ostateczna nośność połączenia zależy nie tylko od haka, lecz od całego systemu mocowania.
