    Hermetyczny integrator cewki Rogowskiego | 1000 A | 50 mV/kA | 4–20 mA | IP68 | Do pomiaru prądu przemiennego (AC) | S9.4

    Kod: ESS9.43
    Pytanie do produktu
    Cena 145.20 € z VAT
    ( 120.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Hermetyczny integrator cewki Rogowskiego, przeznaczony do niezawodnego pomiaru prądu przemiennego (AC) w trudnych warunkach środowiskowych. Urządzenie zostało zaprojektowane do współpracy z cewkami pomiarowymi Rogowskiego i jest przystosowane do zastosowań zewnętrznych, przemysłowych oraz infrastrukturalnych, gdzie wymagana jest wysoka ochrona przed wilgocią, pyłem i wpływem środowiska. Dzięki klasie ochrony IP68 oraz stabilnej pracy w szerokim zakresie częstotliwości, integrator stanowi niezawodne rozwiązanie do długoterminowych i krytycznych projektów pomiarowych.

  • Opis

    Specyfikacja techniczna

    Typ: Integrator cewki Rogowskiego (hermetyczny)
    Model: S9.4
    Prąd znamionowy: 1000 A
    Sygnał wyjściowy: 4–20 mA
    Współczynnik przenoszenia cewki: 50 mV/kA
    Dokładność pomiaru: ±0,5 % (od 1 % do 100 % prądu znamionowego)
    Zakres częstotliwości: 5 Hz – 20 kHz
    Zasilanie: 12 V DC
    Klasa ochrony: IP68 (hermetyczny, do zastosowań zewnętrznych)
    Typ pomiaru: Tylko prąd przemienny (AC)
    Uwaga konstrukcyjna: Integrator jest trwale połączony z cewką Rogowskiego

    Funkcje

    Integracja sygnału cewki Rogowskiego i konwersja do standardowego sygnału 4–20 mA

    Hermetyczna konstrukcja IP68 – do pracy na zewnątrz i w wilgotnym środowisku

    Stabilna praca w szerokim zakresie częstotliwości

    Możliwość doboru prądu znamionowego do konkretnego zastosowania

    Kompatybilny z PLC, sterownikami i przemysłowymi wejściami analogowymi

    Zastosowanie

    Użytkownik domowy / zaawansowany:
    Monitorowanie prądów urządzeń i systemów energetycznych, niezawodne pomiary w warunkach wilgotnych i zewnętrznych

    Elektryk:
    Rozdzielnice, szyny, węzły dystrybucyjne, montaż na zewnątrz lub w pomieszczeniach technicznych bez dodatkowych obudów, szybki i bezpieczny nieinwazyjny pomiar prądu

    Inżynier / automatyk:
    Projekty przemysłowe, energetyczne i infrastrukturalne, integracja z PLC, SCADA i BMS przez 4–20 mA, długoterminowe punkty pomiarowe w trudnych warunkach

    Zalety

    Hermetyczność IP68 – do zastosowań zewnętrznych i wilgotnych

    Standardowe wyjście 4–20 mA

    Wysoka dokładność pomiaru

    Szerokie pasmo częstotliwości do 20 kHz

    Wady

    Tylko jeden prąd znamionowy (brak przełączania)

    Integrator i cewka są nierozłączne

    Tylko do pomiaru prądu przemiennego (AC)

    Konieczność precyzyjnego doboru współczynnika przenoszenia cewki z wyprzedzeniem

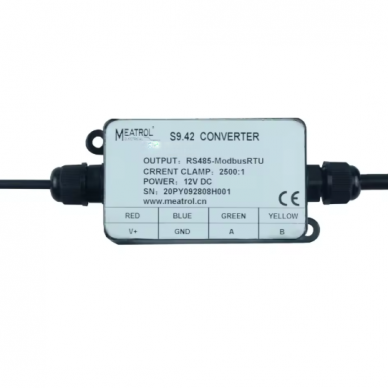

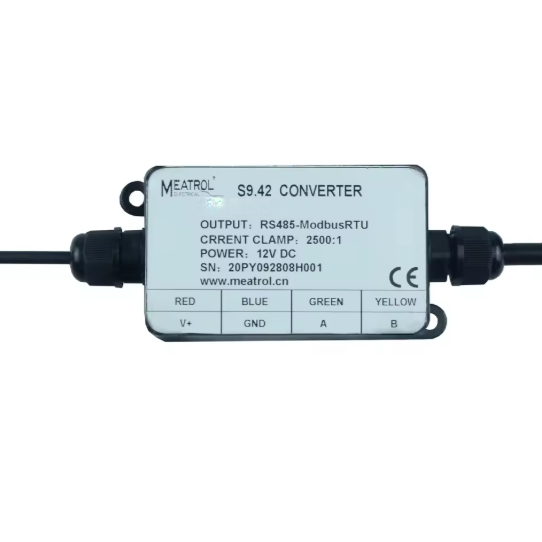

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
