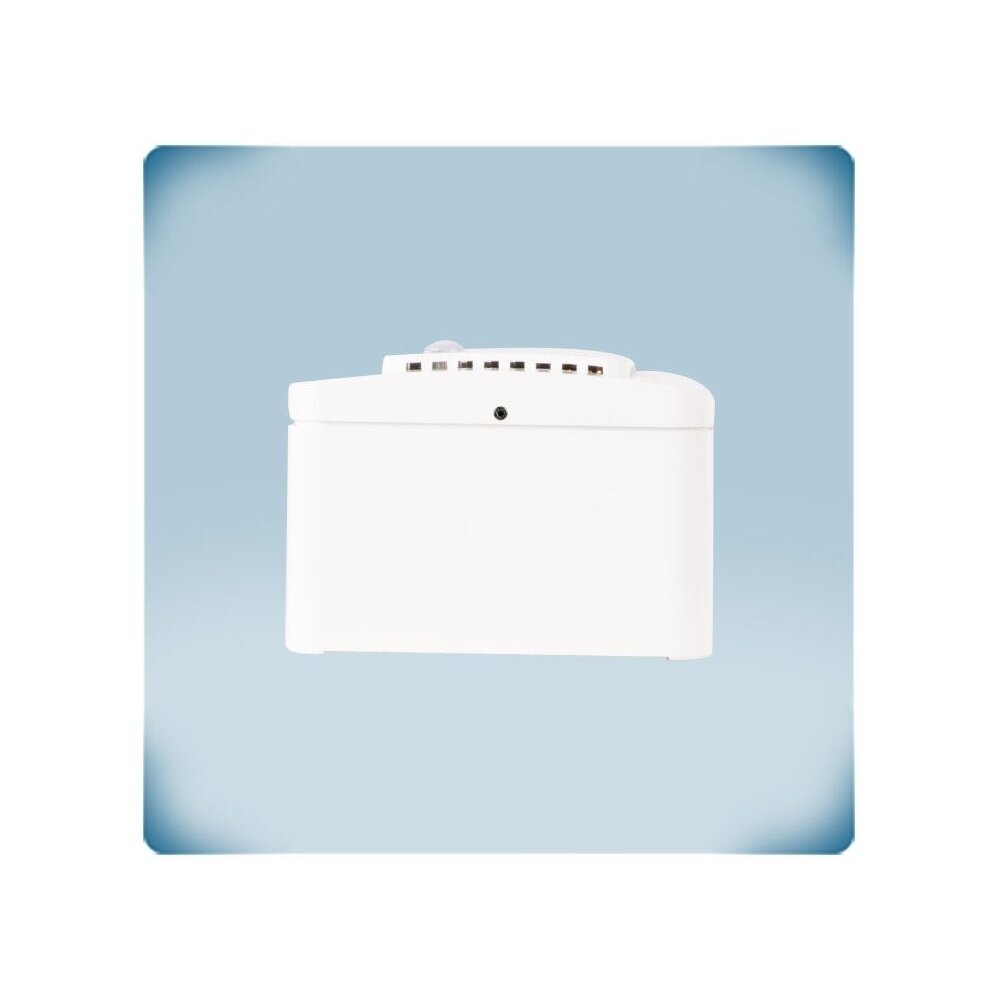

    Inteligentny podtynkowy czujnik-regulator temperatury i wilgotności | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP30 | Sentera Controls | FCTHG

    Kod: FCTHG
    Pytanie do produktu
    Cena 114.45 € z VAT
    ( 94.59 € bez VAT )
    178.55 € Zaoszczędź 64.10 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Inteligentny podtynkowy czujnik-regulator temperatury i wilgotności | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP30 | Sentera Controls | FCTHG

    FCTHG – inteligentny podtynkowy czujnik-regulator temperatury i wilgotności firmy Sentera Controls: mierzy temperaturę (0…+50 °C) i wilgotność względną (0–95 % rH) w pomieszczeniu i na podstawie wbudowanego algorytmu generuje jedno wyjście analogowe / modulowane (0-10 VDC, 0-20 mA lub PWM), które może bezpośrednio sterować wentylatorem EC, regulatorem prędkości wentylatora AC lub siłownikiem przepustnicy. Zasilanie – 18–34 VDC lub 15–24 VAC ±10 %; wszystkie parametry są dostępne przez Modbus RTU.

    Główna myśl:
    To czujnik i regulator w jednym: nie potrzebuje osobnego regulatora, ponieważ wyjście jest obliczane w samym czujniku na podstawie ustawionych zakresów temperatury i wilgotności. Wyjście wyznacza większa z dwóch wartości, a każdy parametr można wyłączyć – np. sterować tylko według temperatury lub tylko według wilgotności.
    Pomiar
    0…+50 °C / 0–95 % rH
    Wyjście sterujące
    0-10 VDC / 0-20 mA / PWM
    Zasilanie
    18–34 VDC lub 15–24 VAC ±10 %
    Zabezpieczenie
    IP30, tylko do pomieszczeń

    Zasada działania

    Czujnik montuje się podtynkowo w puszce ściennej lub natynkowo na ścianie i podłącza 3 przewodami ze wspólną masą: zasilanie 18–34 VDC lub 15–24 VAC (VIN, GND), wyjście sterujące AO1 i Modbus RTU (A, /B).

    Zintegrowane czujniki mierzą temperaturę i wilgotność względną; dla każdej wielkości ustawia się zakres, w którym wyjście zmienia się w przedziale 0–100 %, wyjście wyznacza większa z dwóch obliczonych wartości, a każdą wielkość można wyłączyć. Typ wyjścia jest wybieralny – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) lub PWM 1 kHz (otwarty kolektor, 3,3 lub 12 VDC) – i bezpośrednio steruje się nim wentylatorem EC, regulatorem prędkości wentylatora AC lub siłownikiem przepustnicy; wszystkie parametry zmienia się przez Modbus RTU, oprogramowanie aktualizuje się przez sieć.

    Rezultat – wentylacja według zapotrzebowania bez osobnego sterownika: gdy rośnie wilgotność lub temperatura, wentylator przyspiesza, a gdy spadają – zwalnia do minimum, a obudowa podtynkowa z diodą LED i czujnikiem światła nadaje się do pomieszczeń mieszkalnych i użyteczności publicznej.

    Korzyści FCTHG?
    Czujnik i algorytm sterowania w jednym – mniej urządzeń w rozdzielnicy, prostszy projekt i szybsze uruchomienie, a Modbus RTU pozwala później zintegrować go z BMS.

    Specyfikacja techniczna

    Typ produktu Inteligentny podtynkowy czujnik-regulator temperatury i wilgotności
    Producent / kod Sentera Controls / FCTHG
    Seria FCTH (FCTH8 / FCTHF / FCTHG)
    Mierzone wielkości Temperatura, wilgotność względna, natężenie oświetlenia otoczenia
    Zakres temperatur 0…+50 °C
    Zakres wilgotności 0–95 % rH, bez kondensacji
    Dokładność ±0,4 °C (0…+50 °C); ±3 % rH
    Logika sterowania Wyjście według większej z wartości T i rH; każdy parametr można wyłączyć
    Wyjście analogowe 1 × 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, otwarty kolektor, 3,3 lub 12 VDC
    Komunikacja Modbus RTU (RS485), A, /B; aktualizacja oprogramowania przez Modbus RTU
    Napięcie zasilania 18–34 VDC lub 15–24 VAC ±10 %
    Maks. prąd (Imax) 35 mA (DC) / 95 mA (AC)

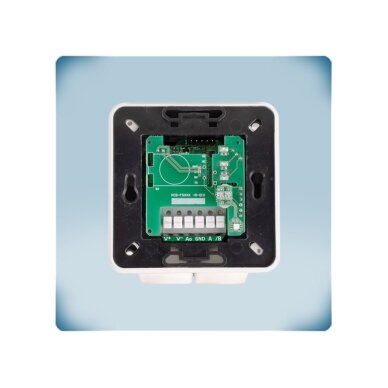

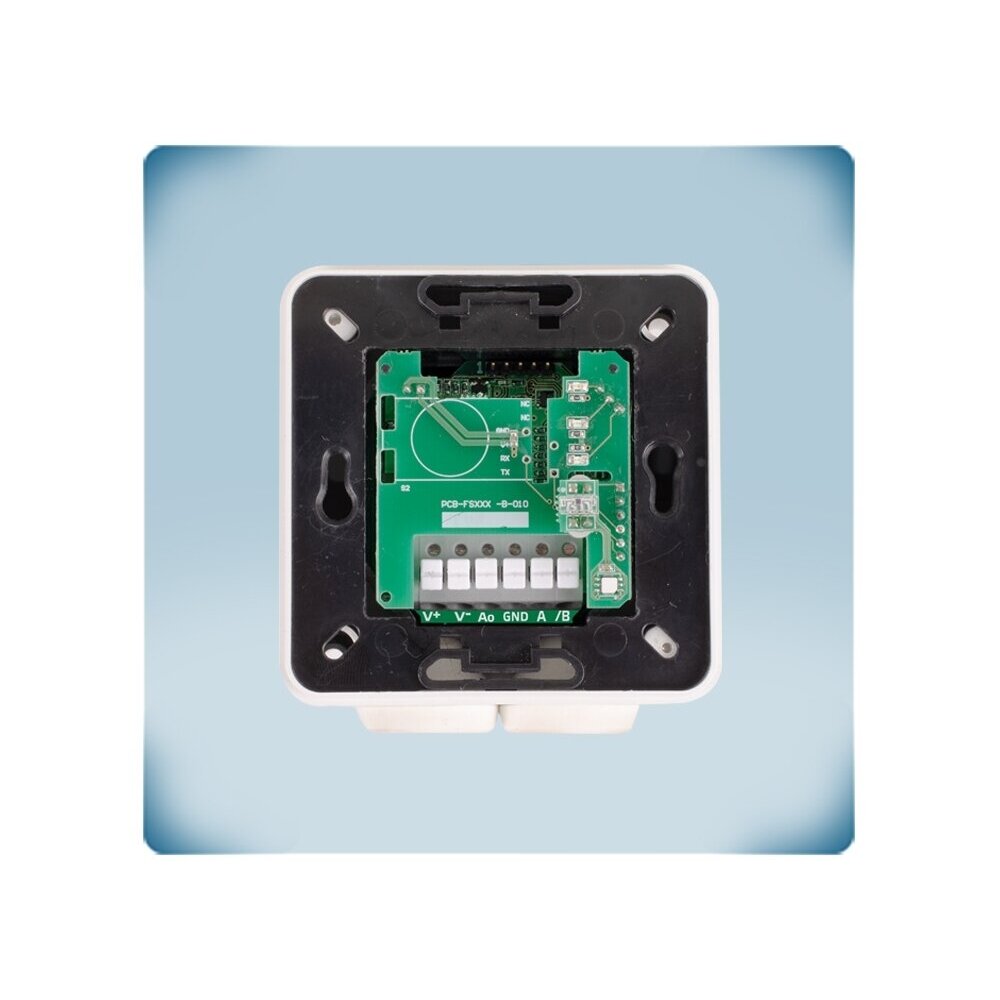

    Podłączenie 3 przewody, wspólna masa (-G)

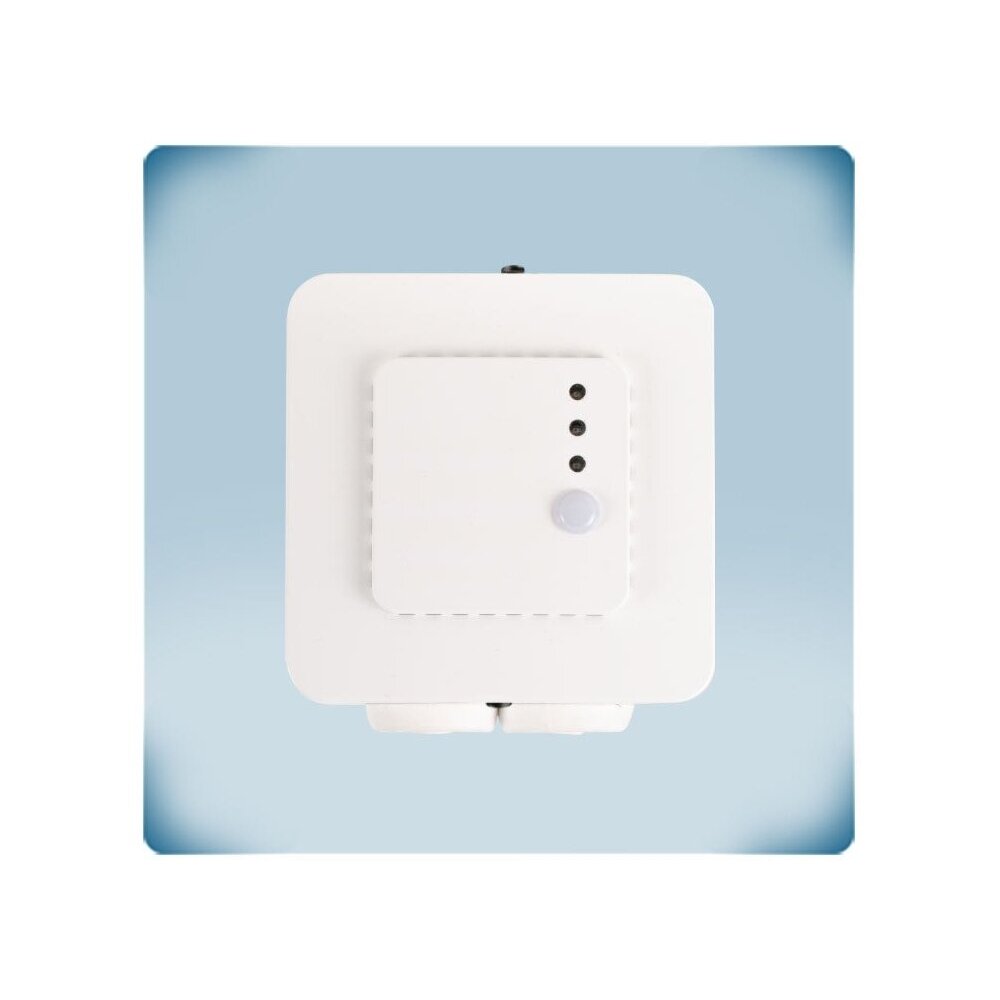

    Sygnalizacja Czerwona / żółta / zielona dioda LED, czujnik światła otoczenia

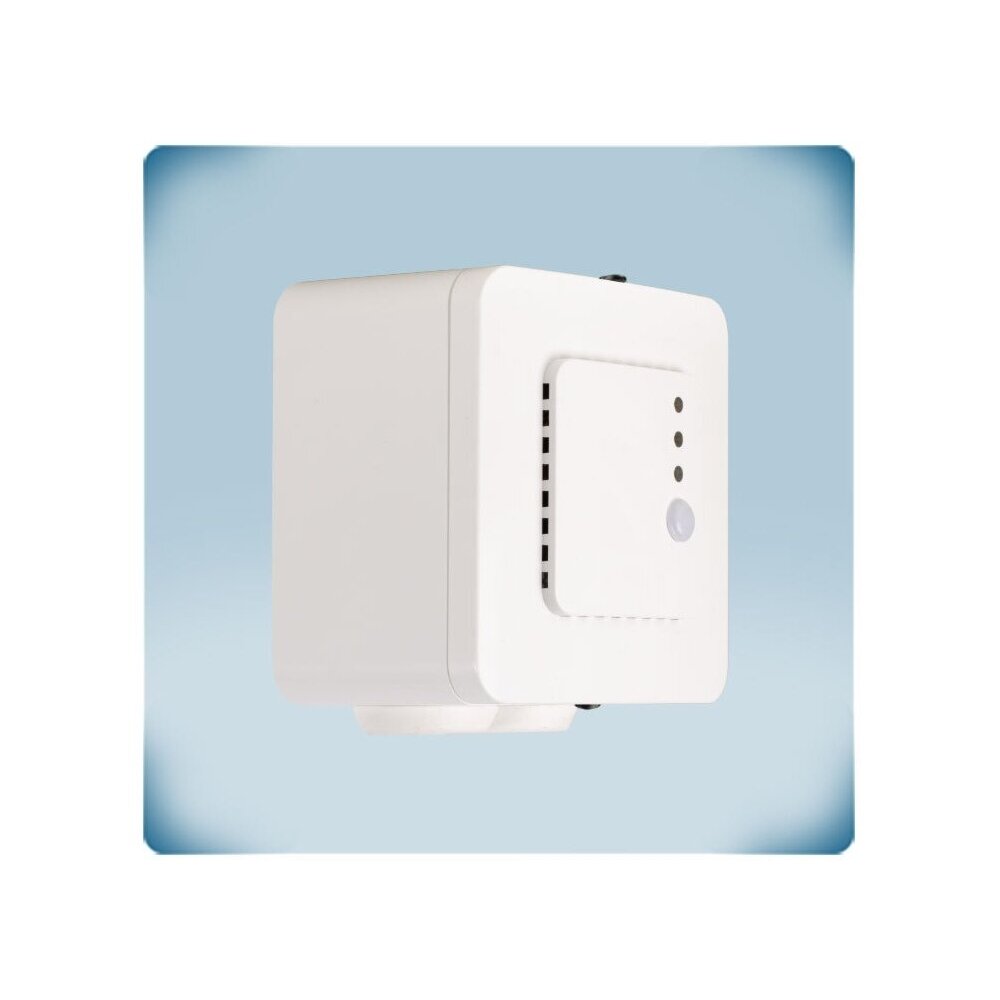

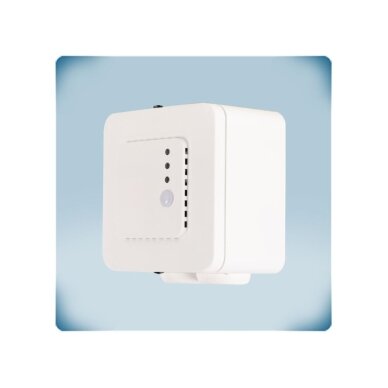

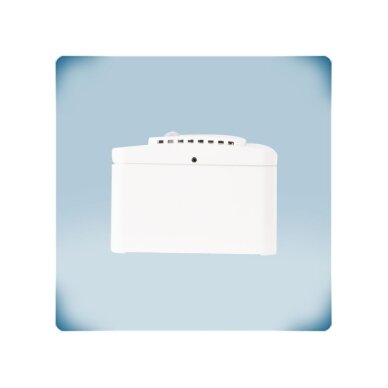

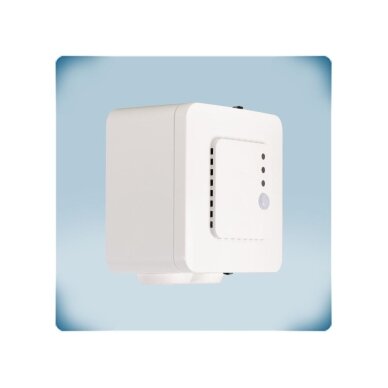

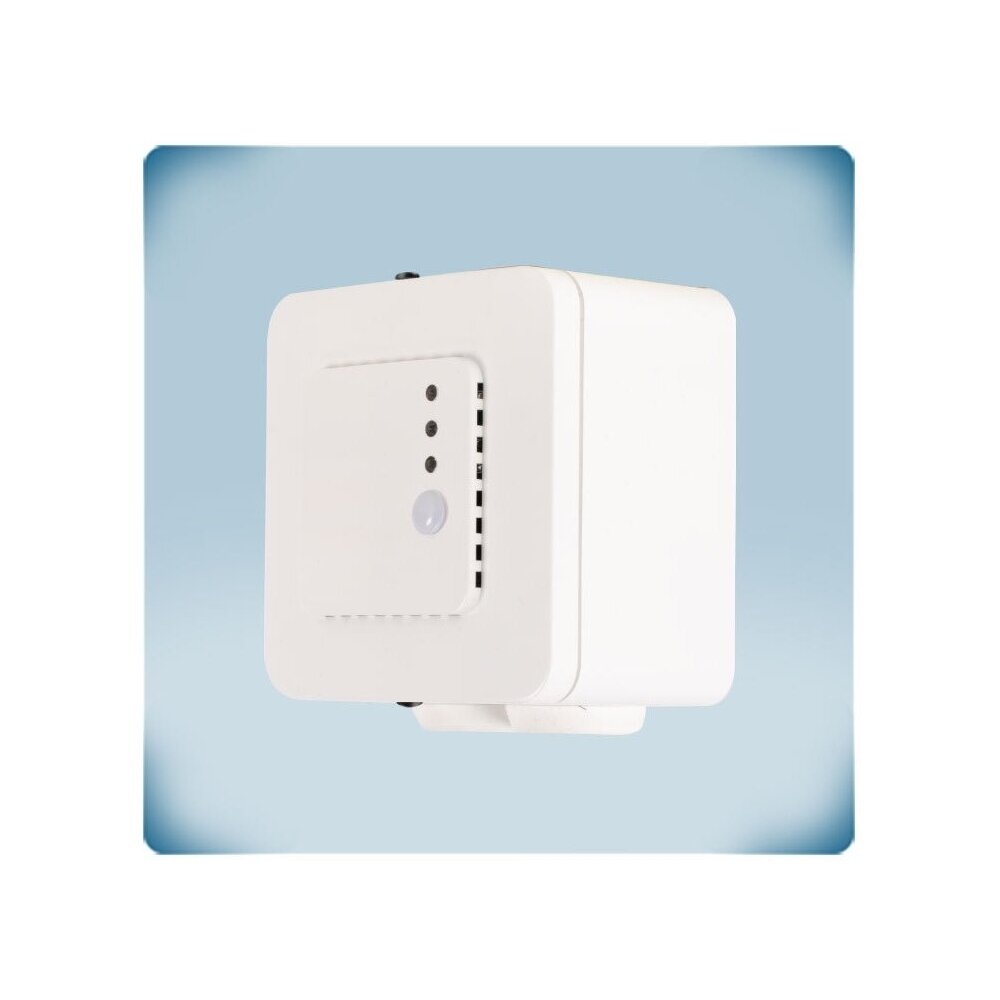

    Montaż Podtynkowy lub natynkowy
    Stopień ochrony IP30 (EN 60529), wyłącznie do użytku wewnątrz pomieszczeń
    Masa 0,2 kg (netto)
    Zgodność LVD 2014/35/UE, EMC 2014/30/UE, WEEE 2012/19/UE, RoHS 2011/65/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Zintegrowany algorytm sterowania – wyjście jest tworzone według ustawionych zakresów T i rH, bez osobnego regulatora.
    • Parametry możliwe do wyłączenia – można sterować tylko według temperatury lub tylko według wilgotności.
    • Sterowanie bezpośrednie – Wentylator EC, regulator prędkości AC lub siłownik przepustnicy podłącza się bezpośrednio do wyjścia.
    • Modbus RTU – wszystkie parametry i pomiary są dostępne zdalnie; kontrola limitu czasu Modbus (HR8).
    • Aktualizacja oprogramowania – przez sieć Modbus RTU.
    • Sygnalizacja LED – czerwony – wartość poza zakresem lub awaria czujnika, żółty – strefa niebezpieczna lub przerwana komunikacja Modbus, zielony – norma.
    • Czujnik światła – regulowane poziomy oświetlenia „aktywny” i „czuwania” – np. dla cichszej pracy w nocy.
    • Konfiguracja – Konfiguracja i monitorowanie – bezpłatna aplikacja Sentera 3SModbus (przez konwerter CNVT-USB-RS485) lub konfigurator Sensistant Modbus.

    Gdzie jest stosowany?

    • Mieszkania i domy – łazienki, kuchnie, pokoje mieszkalne
    • Pokoje hotelowe
    • Biura i sale konferencyjne
    • Zdecentralizowana wentylacja z wentylatorami EC
    • Remontowane budynki z puszkami podtynkowymi
    • Domy jednorodzinne z automatyką wentylacji 24 VAC
    • Łazienki hotelowe z regulatorem prędkości wentylatora AC

    Praca według potrzeb

    Dla elektryka domów jednorodzinnych.
    Wersja -G jest zasilana z transformatora 24 VAC lub 24 VDC i podłączana 3 przewodami do puszki podtynkowej.
    Dla wykonawcy renowacji hoteli.
    Podtynkowy czujnik-regulator w pokoju hotelowym steruje bezpośrednio wentylatorem łazienkowym według wilgotności bez dodatkowego sterownika.
    Dla modernizującego układy z wentylatorami AC.
    Wyjście podłącza się do wejścia analogowego regulatora prędkości wentylatora AC i zapewnia układowi wentylację na żądanie.

    Zastosowanie w praktyce

    Jeśli w pokoju hotelowym jest zasilanie 24 VAC i regulator prędkości wentylatora AC z wejściem 0-10 VDC, to FCTHG montuje się w puszce podtynkowej 3 przewodami i według wilgotności w łazience zwiększa prędkość wentylatora.

    Przewodnik zastosowań: jak jest używany w praktyce

    Ten sam FCTHG można zastosować na różnych obiektach – zmienia się tylko to, co jest podłączone do jego wyjścia:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Łazienka, prysznic, pralnia AO1 0-10 VDC → wejście sterujące wentylatora EC Gdy wilgotność rośnie, wywiew automatycznie się nasila, a gdy spada – wraca do minimum Temperaturę można wyłączyć – sterowanie tylko według rH
    Magazyn, warsztat AO1 → wejście analogowe regulatora prędkości wentylatora AC W upalny dzień wywiew nasila się w zależności od temperatury Typ sygnału wybierz zgodnie z wejściem regulatora
    System z przepustnicą powietrza AO1 → wejście 0-10 VDC siłownika przepustnicy Przepustnica otwiera się proporcjonalnie do wilgotności lub temperatury Sprawdź rezystancję wejścia siłownika (≥ 50 kΩ dla trybu napięciowego)
    Obiekt z BMS Modbus RTU → A, /B Ustawienia i stan są dostępne centralnie Dla każdego czujnika – oddzielny adres

    Jak dobrać pokojowy przetwornik temperatury i wilgotności

    Montaż / wyjście / zasilanie Zalecany model
    Ściana, 3 wyjścia analogowe, 18–34 VDC, 4 przewody RSTHF-3 (przetwornik pokojowy, -F)
    Ściana, 3 wyjścia analogowe, 18–34 VDC lub 15–24 VAC, 3 przewody RSTHG-3 (przetwornik pokojowy, -G)
    Ściana, tylko Modbus RTU, PoM, RJ45 RSTHM-2 (pokojowy czujnik Modbus)
    Ściana, Modbus RTU + temperatura powierzchni ściany (kontrola punktu rosy), PoM RWTHM-2 (z czujnikiem temperatury powierzchni)
    Ściana, sterowanie bezpośrednie 1 wyjściem, 18–34 VDC RCTHF-2 (inteligentny pokojowy, -F)
    Ściana, sterowanie bezpośrednie 1 wyjściem, 18–34 VDC lub 15–24 VAC RCTHG-2 (inteligentny pokojowy, -G)
    Ściana, sterowanie bezpośrednie 1 wyjściem, 24 VDC przez RJ45 (PoM) lub zaciski RCTHH-2 (inteligentny pokojowy, PoM)
    Podtynkowy / natynkowy, 1 wyjście, zasilanie bezpośrednio z sieci 230 V FCTH8 (85–264 VAC)
    Podtynkowy / natynkowy, 1 wyjście, 18–34 VDC FCTHF (-F)
    Podtynkowy / natynkowy, 1 wyjście, 18–34 VDC lub 15–24 VAC FCTHG (-G) ← ten model
    Zasada: najpierw zdecyduj, gdzie mierzysz (kanał, pomieszczenie, na zewnątrz), potem – czego potrzebujesz od czujnika: oddzielnych sygnałów analogowych do regulatora (przetwornik, 3 wyjścia), tylko danych do BMS (wersja Modbus / PoM) lub bezpośredniego sterowania wentylatorem jednym wyjściem (inteligentny czujnik). Na końcu – zasilanie i liczba przewodów: -F – 24 VDC, 4 przewody, oddzielne masy; -G – AC lub DC, 3 przewody, wspólna masa; -M / -H – zasilanie przez kabel Modbus (RJ45).
    Kiedy wybrać inne rozwiązanie: do montażu na ścianie – seria RCTH-2; gdy potrzebny jest także CO2 – FCMF8-R / FCMFG-R; tylko do pomiaru – seria RSTH-3.

    Zalety

    • Przetwornik i regulator w jednym
    • Sterowanie według T, rH lub obu
    • Dokładność ±0,4 °C, ±3 % rH
    • Modbus RTU, oprogramowanie aktualizowane przez sieć
    • Wyjście 0-10 VDC / 0-20 mA / PWM
    • Montaż podtynkowy lub natynkowy

    Wady / ograniczenia

    • Jedno wyjście sterujące – dla oddzielnych sygnałów T i rH wybierz przetwornik (RSTH-3 / DSTH-3)
    • IP30 – tylko do suchych pomieszczeń
    • Nie wolno mieszać z produktami typu -F w tej samej sieci

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk / specjalista ds. automatyki po odłączeniu zasilania.
    • Napięcie zasilania – 18–34 VDC lub 15–24 VAC ±10 %.
    • Wersja -G: połączenie 3-przewodowe ze wspólną masą (GND wyjścia analogowego połączony z GND zasilania). Nigdy nie łącz wspólnej masy wersji G z urządzeniami zasilanymi napięciem stałym (DC) – może to uszkodzić podłączone urządzenia.
    • Nie mieszaj produktów typu -F i -G w tej samej sieci.
    • Reset parametrów komunikacji Modbus – zworką na stykach PROG 1 i 2 przez co najmniej 5 s.
    • Do użytku wyłącznie w pomieszczeniach.

    Szybki przewodnik doboru

    0…+50 °C
    0–95 % rH
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC / 15–24 VAC
    IP30
    Sprawdza się, gdy potrzebne jest:
    • sterować wentylatorem lub przepustnicą według temperatury i wilgotności w pomieszczeniu bez osobnego regulatora;
    • zrealizować wentylację zależną od potrzeb w pomieszczeniach wilgotnych;
    • później zintegrować sterowanie z BMS przez Modbus RTU.
    Sprawdź przed użyciem:
    • typ wejścia sterowanego urządzenia (0-10 VDC, 0-20 mA lub PWM);
    • zasilanie: 18–34 VDC lub 15–24 VAC ±10 %;
    • czy potrzebne są oddzielne sygnały T i rH – wtedy wybierz przetwornik.
    Ważne przypomnienie: FCTHG generuje jeden sygnał sterujący na podstawie T i rH; nie zastępuje części mocy regulatora prędkości wentylatora.

    FAQ

    Czy potrzebny jest osobny sterownik?
    Nie, algorytm jest wbudowany, a wyjście podłącza się bezpośrednio do wentylatora EC, regulatora AC lub przepustnicy.
    Czy można sterować wyłącznie według wilgotności?
    Tak, parametr temperatury (lub wilgotności) można wyłączyć przez Modbus RTU.
    Jak zmienia się ustawienia?
    Przez Modbus RTU – program 3SModbus z przetwornikiem CNVT-USB-RS485 lub przez BMS.
    Jak zresetować ustawienia Modbus?
    Zworką na stykach PROG 1 i 2 przez co najmniej 5 sekund.
    Czym różnią się wersje -F i -G?
    -F jest zasilany 18–34 VDC i podłączany 4 przewodami z oddzielnymi masami, a -G – 18–34 VDC lub 15–24 VAC, 3 przewodami ze wspólną masą.
    Czy można zasilać prądem przemiennym?
    Tak, wersja -G jest zasilana 15–24 VAC lub 18–34 VDC.

    Inteligentny podtynkowy czujnik-regulator temperatury i wilgotności | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP30 | Sentera Controls | FCTHG

    Sentera FCTHG – inteligentny podtynkowy czujnik-regulator temperatury i wilgotności: 0…+50 °C, 0–95 % rH, wyjście sterujące 0-10 VDC / 0-20 mA / PWM, zasilanie 18–34 VDC lub 15–24 VAC ±10 %, IP30. Wentylacja zależna od wilgotności i temperatury bez osobnego regulatora.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
