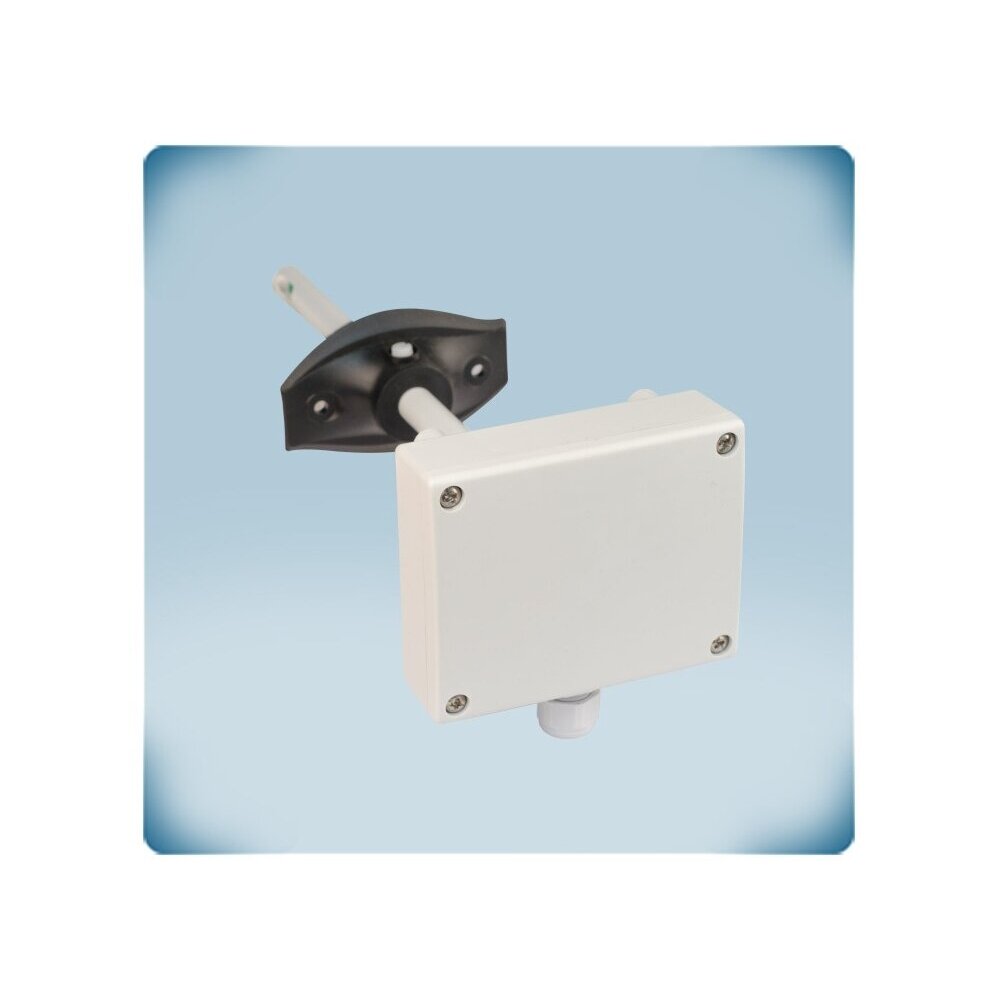

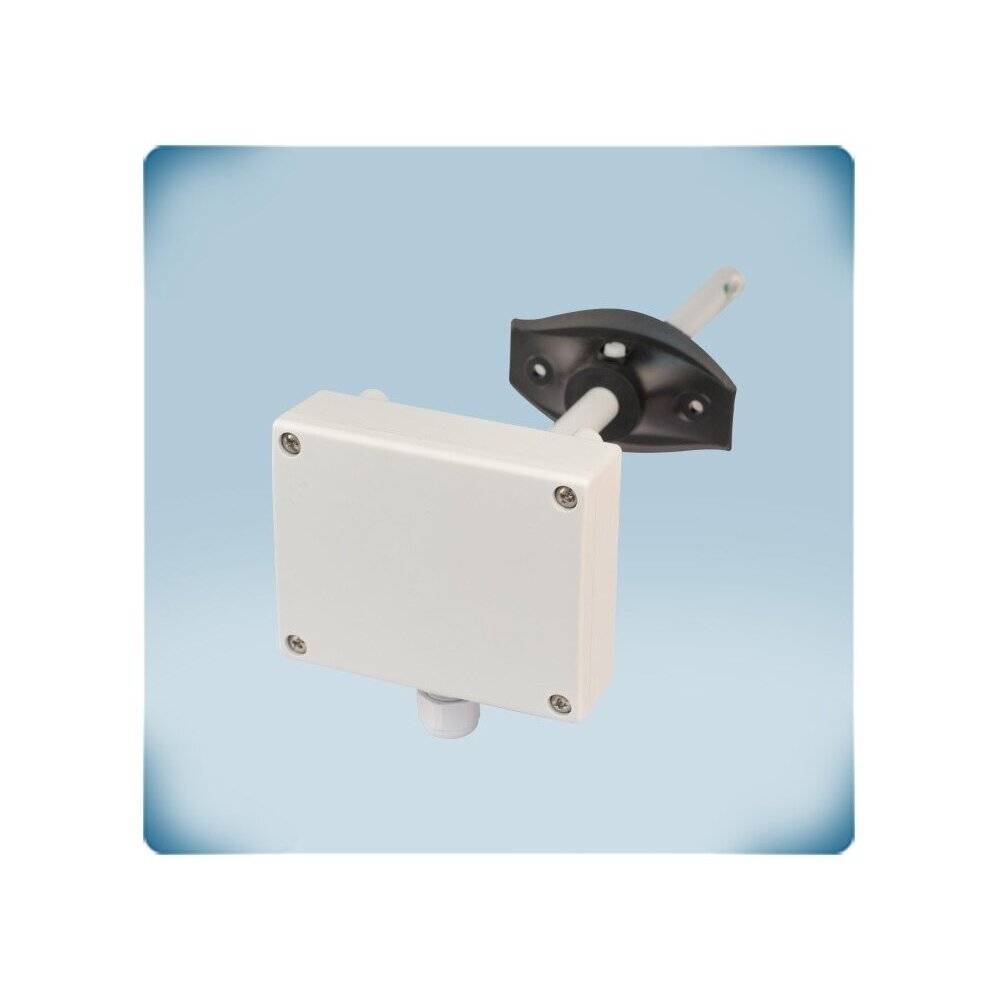

    Kanałowy przetwornik temperatury i wilgotności | -30…70°C | 0-100%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP54 | Sentera Controls | DSTHF-3

    Kod: DSTHF-3
    Pytanie do produktu
    Cena 119.29 € z VAT
    ( 98.59 € bez VAT )
    186.10 € Zaoszczędź 66.81 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Kanałowy przetwornik temperatury i wilgotności | -30…70°C | 0-100%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP54 | Sentera Controls | DSTHF-3

    DSTHF-3 – kanałowy przetwornik temperatury i wilgotności względnej firmy Sentera Controls z trzema wyjściami analogowymi / modulowanymi i Modbus RTU. Mierzy -30…+70 °C i 0–100 % rH w kanale, a pomiary przekazuje do sterownika, BMS lub regulatora sygnałami 0-10 VDC, 0-20 mA lub PWM. Zasilanie – 18–34 VDC (połączenie 4-przewodowe).

    Główna myśl:
    To urządzenie „mierzące”, a nie „decydujące”: samo niczym nie steruje, ale dokładnie i stabilnie przekazuje temperaturę i wilgotność oddzielnymi sygnałami. Logika sterowania pozostaje w regulatorze lub BMS, dlatego przetwornik nadaje się zarówno do nowych projektów, jak i do wymiany starych czujników w istniejącej automatyce.
    Pomiar
    -30…+70 °C / 0–100 % rH
    Wyjścia
    3 × 0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Zasilanie
    18–34 VDC
    Zabezpieczenie
    obudowa IP54, sonda IP20

    Zasada działania

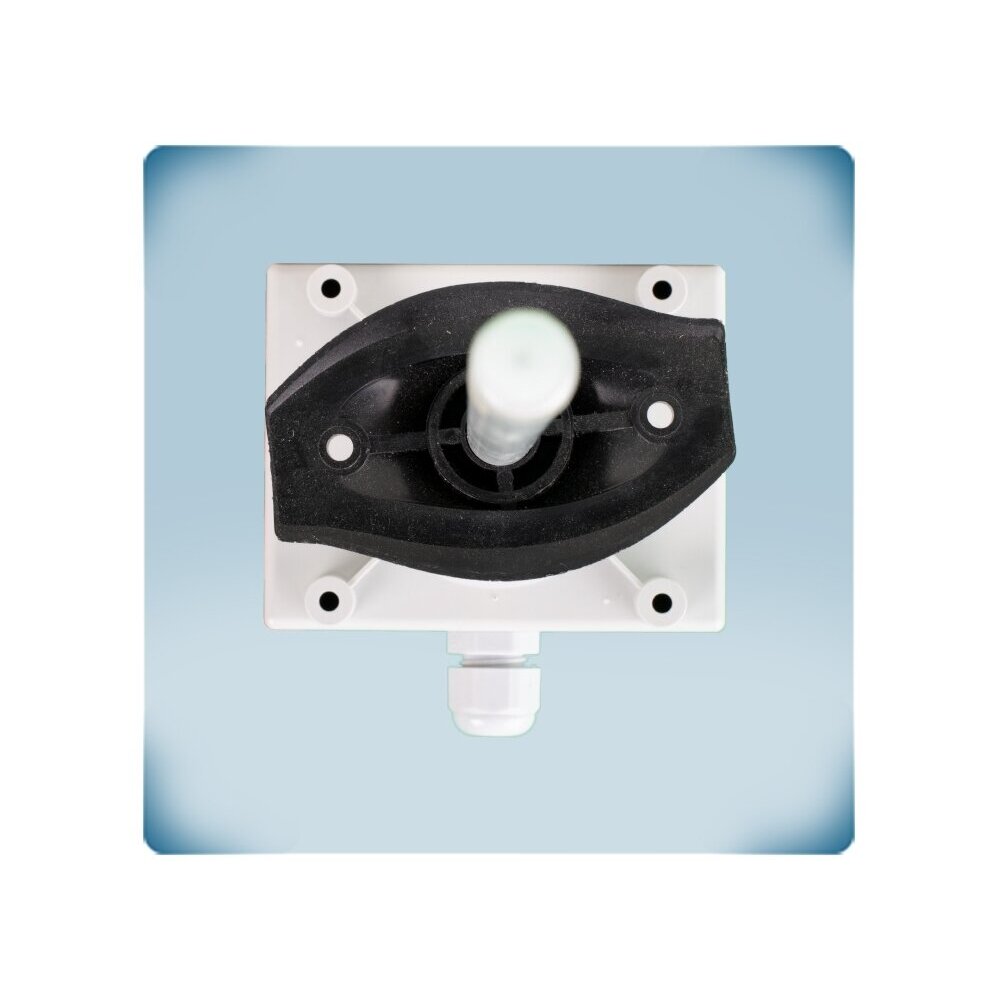

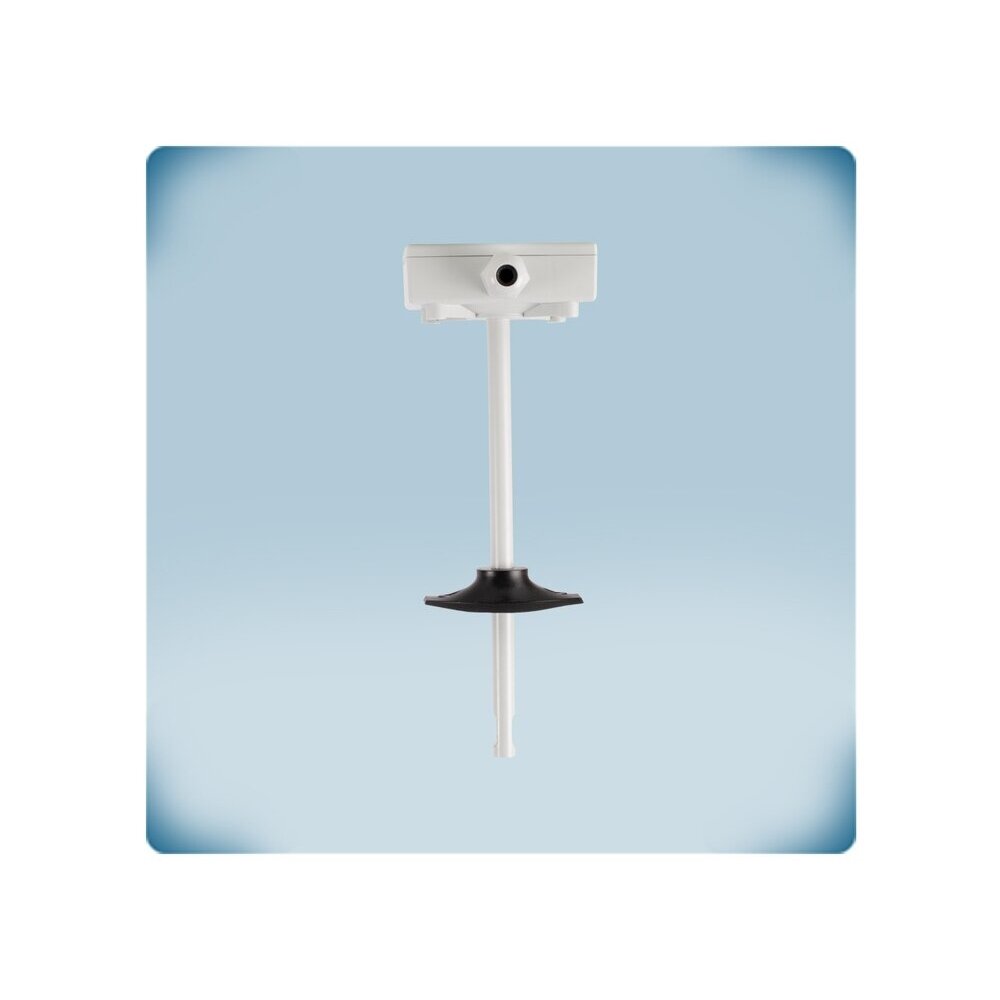

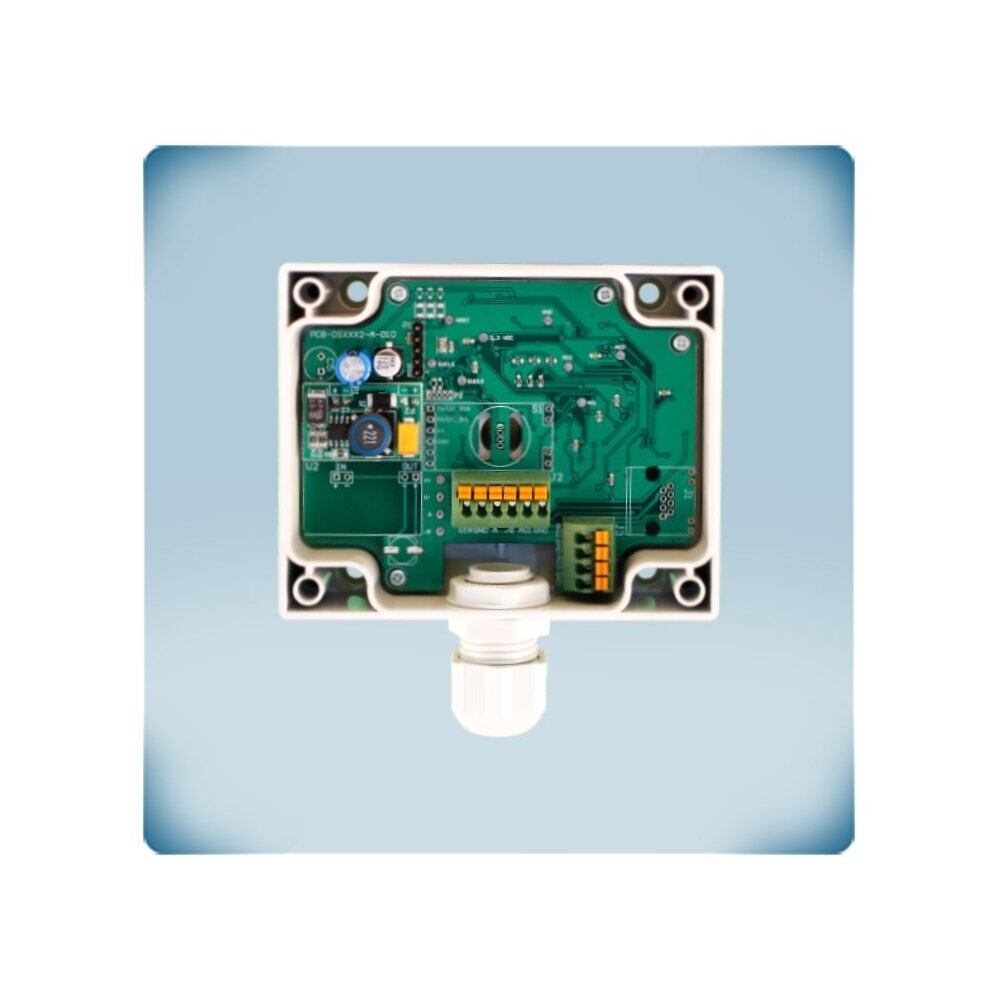

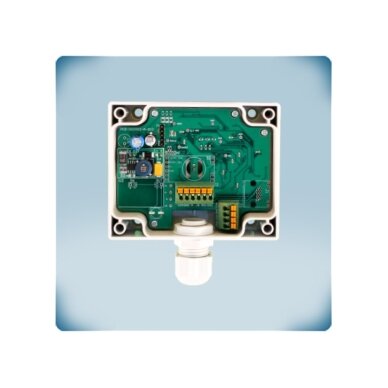

    Przetwornik montuje się na kanale, sondę wkłada się w strumień powietrza (co najmniej 1 m/s). Podłącza się zasilanie 18–34 VDC (VIN, GND), wyjścia analogowe AO1–AO3 (każde z własnym GND) oraz w razie potrzeby Modbus RTU (A, /B); zaciski – dla przewodów do 1,5 mm².

    Zintegrowany cyfrowy czujnik mierzy temperaturę i wilgotność względną: AO1 stale przekazuje temperaturę, AO2 – wilgotność, a AO3 jest przypisane do temperatury lub wilgotności. Typ każdego wyjścia jest wybieralny – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) lub PWM 1 kHz (otwarty kolektor, 3,3 lub 12 VDC); wszystkie parametry zmienia się przez Modbus RTU, przez który aktualizuje się też oprogramowanie.

    Rezultat – sterownik lub BMS otrzymuje dokładne (±0,4 °C, ±3 % rH) dane o powietrzu nawiewanym lub wywiewanym i na ich podstawie steruje wentylatorami, nawilżaczami, nagrzewnicami lub przepustnicami; pomiar w kanale to najbardziej wiarygodny wskaźnik do kontroli rekuperatora lub nawilżania.

    Korzyści DSTHF-3?
    Jeden przetwornik zastępuje dwa oddzielne czujniki: temperatura i wilgotność są przekazywane oddzielnymi sygnałami, dodatkowo dostępne jest trzecie konfigurowalne wyjście i Modbus RTU, dlatego to samo urządzenie nadaje się zarówno do automatyki analogowej, jak i cyfrowej.

    Specyfikacja techniczna

    Typ produktu Kanałowy przetwornik temperatury i wilgotności
    Producent / kod Sentera Controls / DSTHF-3
    Seria DSTHX-3 (DSTHF-3 / DSTHG-3)
    Mierzone wielkości Temperatura, wilgotność względna
    Zakres temperatur -30…+70 °C
    Zakres wilgotności 0–100 % rH, bez kondensacji
    Dokładność ±0,4 °C (-30…+70 °C); ±3 % rH (0–100 %)
    Wyjścia analogowe AO1 – temperatura, AO2 – wilgotność, AO3 – temperatura lub wilgotność (do wyboru)
    Sygnały wyjściowe 0-10 VDC (RL ≥ 50 kΩ); 0-20 mA (RL ≤ 500 Ω); PWM 1 kHz, otwarty kolektor, 3,3 lub 12 VDC (RL ≥ 50 kΩ)
    Komunikacja Modbus RTU (RS485), zaciski A, /B; aktualizacja oprogramowania przez Modbus RTU
    Napięcie zasilania 18–34 VDC
    Maks. prąd (Imax) 80 mA
    Podłączenie 4 przewody, oddzielne masy zasilania i wyjść (-F)
    Zaciski Dla przewodów do 1,5 mm²
    Min. prędkość przepływu powietrza 1 m/s
    Stopień ochrony Obudowa IP54, rurka sondy IP20 (EN 60529)
    Warunki pracy -30…+70 °C, 0–100 % rH bez kondensacji
    Masa 0,15 kg (netto)
    Zgodność LVD 2014/35/UE, EMC 2014/30/UE, WEEE 2012/19/UE, RoHS 2011/65/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Trzy wyjścia analogowe – temperatura i wilgotność są przekazywane oddzielnie, trzecie wyjście – dowolnie przypisywane.
    • Wybierany typ sygnału – 0-10 VDC, 0-20 mA lub PWM – odpowiednie do większości wejść sterowników, BMS i regulatorów.
    • Modbus RTU – wszystkie pomiary i ustawienia są dostępne łączem cyfrowym; można używać tylko Modbus lub razem z wyjściami analogowymi.
    • Aktualizacja oprogramowania – przez sieć Modbus RTU, bez demontażu czujnika.
    • Sonda kanałowa – mierzy bezpośrednio w strumieniu powietrza – w kanale powietrza nawiewanego, wywiewanego lub zewnętrznego.
    • Konfiguracja – Konfiguracja i monitorowanie – bezpłatna aplikacja Sentera 3SModbus (przez konwerter CNVT-USB-RS485) lub konfigurator Sensistant Modbus.

    Gdzie jest stosowany?

    • Kanały powietrza nawiewanego i wywiewanego w centralach wentylacyjnych
    • Automatyka rekuperatorów i central wentylacyjnych
    • Kontrola systemów nawilżania i osuszania
    • Kanały wyciągowe basenów, magazynów, hal produkcyjnych
    • Systemy BMS / SCADA z Modbus RTU
    • Wymiana starych czujników kanałowych w istniejącej automatyce

    Praca według potrzeb

    Dla projektanta automatyki central wentylacyjnych.
    Trzy osobne sygnały i Modbus RTU w jednym kanałowym przetworniku zmniejszają liczbę pozycji czujników w specyfikacji.
    Dla monterów rozdzielnic sterowniczych 24 VDC.
    Wersja -F jest podłączana 4 przewodami z oddzielnymi masami zasilania i wyjść, dzięki czemu sygnał analogowy jest stabilny na długich liniach.
    Dla modernizującego istniejącą automatykę HVAC.
    Jeden przetwornik zastępuje dwa stare czujniki kanałowe, a typ sygnału dobiera się do wejścia istniejącego sterownika.

    Zastosowanie w praktyce

    Jeśli sterownik rekuperatora potrzebuje temperatury i wilgotności powietrza nawiewanego w postaci sygnałów 0-10 VDC, a w rozdzielnicy jest zasilacz 24 VDC, to DSTHF-3 podłącza się 4 przewodami: AO1 – temperatura -30…+70 °C, AO2 – 0–100 % rH, a AO3 może powielić wilgotność dla regulatora nawilżacza.

    Przewodnik zastosowań: jak jest używany w praktyce

    Ten sam DSTHF-3 można zastosować na różnych obiektach – zmienia się tylko to, co jest podłączone do jego wyjść:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Centrala wentylacyjna ze sterownikiem AO1 (T) i AO2 (rH) → wejścia analogowe sterownika Regulator widzi temperaturę i wilgotność powietrza nawiewanego i na tej podstawie steruje nagrzewnicą lub nawilżaczem Montuj tam, gdzie przepływ powietrza wynosi ≥ 1 m/s i jest równomierny
    Wywiew z pomieszczeń wilgotnych AO2 (rH) → wejście 0-10 VDC wentylatora EC lub regulator prędkości Wywiew nasila się wraz ze wzrostem wilgotności powietrza wywiewanego Sondę wsuń do kanału wywiewnego przed wentylatorem
    Obiekt z BMS Modbus RTU → A, /B Temperatura i wilgotność są wyświetlane i archiwizowane w BMS bez kabli analogowych Dla każdego urządzenia – oddzielny adres Modbus
    Modernizacja istniejącej automatyki AO1 / AO2 0-20 mA → w miejsce starego przetwornika Dwa stare przetworniki zastępuje się jednym, z zachowaniem wejść regulatora Typ sygnału wybierz zgodnie z wejściem sterownika
    Rozdzielnica z zasilaczem 24 VDC VIN, GND ← 18–34 VDC; oddzielne GND dla AO Oddzielne masy – stabilny sygnał analogowy na długich liniach Nie nadaje się do systemów 3-przewodowych ani zasilania AC

    Jak dobrać kanałowy przetwornik temperatury i wilgotności

    Montaż / wyjście / zasilanie Zalecany model
    Kanał, 3 wyjścia analogowe (T / rH / T lub rH), 18–34 VDC, 4 przewody DSTHF-3 (przetwornik kanałowy, -F) ← ten model
    Kanał, 3 wyjścia analogowe, 18–34 VDC lub 15–24 VAC, 3 przewody DSTHG-3 (przetwornik kanałowy, -G)
    Kanał, wyłącznie Modbus RTU, zasilanie przez Modbus (PoM), RJ45 DSTHM-2 (przetwornik kanałowy Modbus)
    Kanał, bezpośrednie sterowanie wentylatorem / przepustnicą 1 wyjściem, 18–34 VDC DCTHF-2 (inteligentny czujnik kanałowy, -F)
    Kanał, sterowanie bezpośrednie 1 wyjściem, 18–34 VDC lub 15–24 VAC DCTHG-2 (inteligentny czujnik kanałowy, -G)
    Kanał, sygnał sterujący przez Modbus RTU, PoM, RJ45 DCTHM-2 (inteligentny czujnik kanałowy, PoM)
    Zasada: najpierw zdecyduj, gdzie mierzysz (kanał, pomieszczenie, na zewnątrz), potem – czego potrzebujesz od czujnika: oddzielnych sygnałów analogowych do regulatora (przetwornik, 3 wyjścia), tylko danych do BMS (wersja Modbus / PoM) lub bezpośredniego sterowania wentylatorem jednym wyjściem (inteligentny czujnik). Na końcu – zasilanie i liczba przewodów: -F – 24 VDC, 4 przewody, oddzielne masy; -G – AC lub DC, 3 przewody, wspólna masa; -M / -H – zasilanie przez kabel Modbus (RJ45).
    Kiedy wybrać inne rozwiązanie: do zasilania przez kabel Modbus – DSTHM-2; do bezpośredniego sterowania wentylatorem EC lub przepustnicą jednym sygnałem – inteligentne czujniki serii DCTH-2; do pokoju – seria RSTH-3; gdy potrzebny jest także CO2 – serie RSMF-3 / DSCDG.

    Zalety

    • Trzy wyjścia analogowe + Modbus RTU
    • Wybierany sygnał 0-10 VDC / 0-20 mA / PWM
    • Dokładność ±0,4 °C, ±3 % rH
    • Oprogramowanie jest aktualizowane przez Modbus
    • Szeroki zakres -30…+70 °C, 0–100 % rH
    • Obudowa IP54

    Wady / ograniczenia

    • Sam nie steruje wentylatorem według nastawy – potrzebny jest do tego regulator lub inteligentny czujnik DCTH / RCTH
    • Sonda IP20 – nie montuj tam, gdzie do kanału może dostać się woda lub kondensat
    • Wymagany jest przepływ powietrza nie mniejszy niż 1 m/s
    • Wersja -F nie nadaje się do układów 3-przewodowych ani do zasilania AC

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk / specjalista ds. automatyki po odłączeniu zasilania.
    • Napięcie zasilania – 18–34 VDC; nie wolno przekraczać.
    • Wersja -F: połączenie 4-przewodowe, masy zasilania i wyjścia analogowego oddzielone – nie nadaje się do układów 3-przewodowych i nigdy nie może być podłączana do zasilania prądem przemiennym (AC).
    • Nie mieszaj produktów typu -F i -G w tej samej sieci.
    • Sondę montuj w strumieniu powietrza, z dala od dysz nawilżaczy i stref kondensatu.

    Szybki przewodnik doboru

    -30…+70 °C
    0–100 % rH
    3 × 0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP54
    Sprawdza się, gdy potrzebne jest:
    • mierzyć temperaturę i wilgotność w kanale i przekazywać je do regulatora oddzielnymi sygnałami;
    • zintegrować pomiary z BMS przez Modbus RTU;
    • zastąpić stare oddzielne czujniki temperatury i wilgotności jednym urządzeniem.
    Sprawdź przed użyciem:
    • typ wejścia regulatora (0-10 VDC, 0-20 mA lub PWM);
    • napięcie zasilania i liczbę przewodów (-F – 4 przewody DC, -G – 3 przewody AC/DC);
    • czy przepływ powietrza w kanale wynosi co najmniej 1 m/s.
    Ważne przypomnienie: DSTHF-3 – przetwornik pomiarowy: przekazuje dane, ale sam nie steruje wentylatorem według nastawy.

    FAQ

    Jakie sygnały można uzyskać?
    Każde z trzech wyjść – 0-10 VDC, 0-20 mA lub PWM 1 kHz, dodatkowo – Modbus RTU.
    Do czego służy AO3?
    Można go przypisać do temperatury lub wilgotności, na przykład dla drugiego sterownika lub wskaźnika.
    Czym różni się od DSTHG-3?
    Wersja -F jest zasilana 18–34 VDC i podłączana 4 przewodami z oddzielnymi masami, a -G – 18–34 VDC lub 15–24 VAC, 3 przewodami ze wspólną masą.
    Czy można podłączyć wyłącznie przez Modbus?
    Tak, nie trzeba używać wyjść analogowych, a jeśli potrzebne jest zasilanie kablem Modbus – wybierz DSTHM-2.
    Jak zresetować ustawienia Modbus?
    Zworką na stykach PROG 1 i 2 przez co najmniej 5 sekund.
    Jakiego przepływu powietrza potrzeba?
    Nie mniej niż 1 m/s.

    Kanałowy przetwornik temperatury i wilgotności | -30…70°C | 0-100%rH | 3×0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC | IP54 | Sentera Controls | DSTHF-3

    Sentera DSTHF-3 – kanałowy przetwornik temperatury i wilgotności: -30…+70 °C, 0–100 % rH, trzy wyjścia 0-10 VDC / 0-20 mA / PWM i Modbus RTU, zasilanie 18–34 VDC. Nadaje się do automatyki wentylacji, nawilżania i BMS.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
