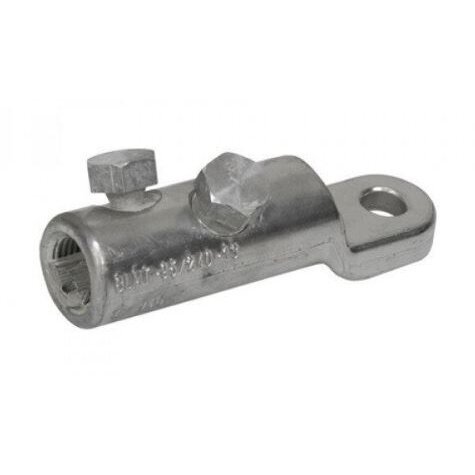

  • Końcówka kablowa śrubowa oczkowa | 70–120 mm² | M12 | Al/Cu | do 12 kV | Raychem | EXRM-1235-70/120-SK12

    Kod: EXRM-1235-70/120-SK12

    Śrubowa końcówka kablowa oczkowa do okrągłych żył aluminiowych i miedzianych 70–120 mm², otwór M12, 2 śruby zaciskowe, do 12 kV (dane dostawcy). Montaż bez narzędzia do zaprasowywania.

  • Końcówka kablowa śrubowa oczkowa | 70–120 mm² | M12 | Al/Cu | do 12 kV | Raychem | EXRM-1235-70/120-SK12

    EXRM-1235-70/120-SK12 to śrubowa (mechaniczna) końcówka kablowa oczkowa do podłączania okrągłych żył aluminiowych i miedzianych o przekroju 70–120 mm² do zacisku śrubowego M12. Żyła jest mocowana w tulejce dwiema śrubami zaciskowymi, dlatego nie jest potrzebne narzędzie do zaprasowywania ani matryce. Według danych dostawcy końcówka jest przeznaczona do kabli 1 kV i do 12 kV, korpus wykonano z cynowanego aluminium.

    Najważniejsze:
    Jedna końcówka obejmuje cały zakres 70–120 mm², więc zamiast 3 rozmiarów końcówek zaprasowywanych w magazynie i w samochodzie brygady wystarczy jeden kod. Praktyczne rozwiązanie przy naprawach awaryjnych, modernizacjach i na obiektach, gdzie praski do dużych przekrojów po prostu nie ma pod ręką.
    Przekrój
    70–120 mm², żyły okrągłe
    Otwór przyłączeniowy
    M12
    Przewody
    Al / Cu
    Klasa napięcia
    1 kV, do 12 kV (dane dostawcy)

    Zasada działania

    Z żyły kabla zdejmuje się izolację na długość równą głębokości tulejki końcówki, a powierzchnię żyły aluminiowej oczyszcza się z tlenków. Żyłę wsuwa się do tulejki do oporu.

    Obie śruby zaciskowe dokręca się naprzemiennie – dzięki temu żyła jest dociskana równomiernie na całej długości styku. Jeśli śruby mają łby zrywalne, dokręca się do zerwania łba; jeśli nie – do momentu podanego przez dostawcę.

    Część oczkową z otworem na śrubę M12 mocuje się do szyny, rozłącznika, transformatora lub zacisku urządzenia. Efekt – pewne połączenie elektryczne i mechaniczne bez narzędzia do zaprasowywania i bez doboru matrycy do każdego przekroju.

    Dlaczego EXRM-1235-70/120-SK12 jest przydatna?
    Jedna końcówka obejmuje przekroje 70, 95 i 120 mm². Monter potrzebuje tylko nasadki lub klucza, a jakość styku nie zależy od stanu praski ani prawidłowo dobranej matrycy.

    Specyfikacja techniczna

    Typ produktu Końcówka kablowa śrubowa oczkowa
    Model EXRM-1235-70/120-SK12
    Przekrój żyły 70–120 mm²
    Kształt żyły Okrągła
    Materiał żyły Al / Cu, według specyfikacji dostawcy
    Rozmiar części oczkowej (styku) M12
    Sposób montażu Zacisk śrubowy
    Liczba śrub zaciskowych 2
    Klasa napięcia według dostawcy 1 kV, do 12 kV
    Materiał korpusu Aluminium, według danych dostawcy
    Powierzchnia Cynowana, według danych dostawcy
    Narzędzie montażowe Nasadka / klucz, praska niepotrzebna

    Główne funkcje

    • Szeroki zakres 70–120 mm² – jeden kod na 3 standardowych przekrojów, mniejsze zapasy magazynowe.
    • Zacisk śrubowy – nie jest potrzebne narzędzie do zaprasowywania ani matryce.
    • Dwie śruby zaciskowe – równomierny docisk na całej długości tulejki.
    • Żyły Al i Cu – pasuje do obu rodzajów przewodów według specyfikacji dostawcy.
    • Część oczkowa M12 – standardowe podłączenie do szyn, rozłączników i zacisków urządzeń.
    • Cynowany korpus aluminiowy – wolniejsze utlenianie w miejscu styku.

    Gdzie stosowana?

    • Wejścia i odejścia kablowe 0,4 kV w stacjach transformatorowych
    • Szafy rozdzielcze i pomiarowe
    • Końce kabli 10 kV – razem z odpowiednim zestawem głowicy kablowej
    • Rozdzielnice główne i systemy szynowe zakładów przemysłowych
    • Naprawy i modernizacje linii kablowych
    • Podłączanie kabli farm fotowoltaicznych i wiatrowych
    • Wejścia agregatów i zasilania rezerwowego
    • Prace awaryjne, gdy na obiekcie nie ma narzędzia do zaprasowywania

    Zastosowanie według potrzeb

    Dla wykonawcy sieci elektroenergetycznych.
    Jedna końcówka na kilka przekrojów – mniej kodów w samochodzie brygady i szybsza naprawa awaryjna.
    Dla energetyka zakładowego.
    Przełączenie kabla zasilającego bez wynajmu praski, gdy przestój kosztuje więcej niż końcówki.
    Dla producenta rozdzielnic.
    Podłączanie dużych kabli Al i Cu do szyn, gdy dokładny przekrój jest znany dopiero na obiekcie.

    Praktyczne zastosowanie

    Jeżeli podczas modernizacji szafy rozdzielczej 0,4 kV okaże się, że kable mają przekrój 1×95 mm² Al z żyłami okrągłymi, a brygada ma tylko końcówki zaprasowywane i matryce 70 mm², – z EXRM-1235-70/120-SK12 praca jest kontynuowana tego samego dnia: żyły są czyszczone, wsuwane do końcówek, zaciskane śrubami i podłączane do szyny śrubami M12.

    Zalety

    • Jedna końcówka na zakres 70–120 mm²
    • Nie potrzeba narzędzia do zaprasowywania ani matryc
    • Pasuje do żył Al i Cu
    • Dwie śruby zaciskowe – równomierny styk
    • Standardowe przyłącze M12
    • Klasa napięcia według dostawcy – do 12 kV
    • Szybki montaż w sytuacjach awaryjnych

    Wady / ograniczenia

    • Przeznaczona do żył okrągłych – do sektorowych wybierz wersję sektorową
    • Otwór M12 – jeśli śruba zacisku ma inny rozmiar, wybierz inną wersję (w grupie są M10 i M12)
    • Na kablu 6–12 kV końcówka nie zastępuje głowicy kablowej – wymagany jest odpowiedni zestaw
    • Końcówki śrubowe są zwykle większe niż zaprasowywane – sprawdź miejsce w przedziale przyłączeniowym

    Uwagi dotyczące bezpieczeństwa i montażu

    • Pracuj wyłącznie po wyłączeniu i uziemieniu linii oraz sprawdzeniu braku napięcia; prace wykonuje wykwalifikowany personel.
    • Zdejmij izolację dokładnie na głębokość tulejki – za końcówką nie może pozostać goła żyła, a izolacja nie może dostać się do tulejki.
    • Oczyść żyłę aluminiową z tlenków; w razie potrzeby użyj smaru stykowego.
    • Dokręcaj śruby naprzemiennie, nie dokręcaj jednej do końca przed drugą.
    • Nie używaj narzędzi udarowych ani przedłużek dźwigni, jeśli dostawca nie wskazuje inaczej.
    • Po montażu odtwórz izolację rurką termokurczliwą lub zestawem głowicy kablowej.
    • Zdemontowanej końcówki nie używaj ponownie.

    Szybki przewodnik wyboru

    70–120 mm²
    M12
    Al / Cu
    Okrągła żyła
    2 śruby
    Do 12 kV
    Odpowiednia, gdy trzeba:
    • podłączyć okrągłe żyły Al lub Cu 70–120 mm²
    • pracować bez narzędzia do zaprasowywania
    • mieć jeden kod na kilka przekrojów
    • szybko wykonać naprawę awaryjną
    Sprawdź przed użyciem:
    • kształt żyły – okrągła czy inna
    • rozmiar śruby zacisku urządzenia (M12)
    • miejsce w przedziale przyłączeniowym
    • klasę napięcia kabla i zestaw głowicy kablowej
    Ważne przypomnienie: Końcówka łączy jedynie żyłę z zaciskiem – nie zastępuje głowicy kablowej średniego napięcia, uziemienia żyły powrotnej ani odtworzenia izolacji.

    FAQ

    Czy końcówka pasuje do żyły sektorowej?
    Nie, ta wersja jest przeznaczona do żył okrągłych – do sektorowych wybierz sektorową końcówkę śrubową.
    Czy do montażu potrzebna jest praska?
    Nie, żyła jest zaciskana dwiema śrubami, wystarczy nasadka lub klucz.
    Czy pasuje do żyły miedzianej?
    Tak, dostawca podaje, że końcówka jest przeznaczona do przewodów Al i Cu.
    Co oznacza M12?
    To rozmiar otworu części oczkowej do mocowania śrubą M12 do szyny lub zacisku.
    Czy można jej użyć na kablu 10 kV?
    Dostawca podaje klasę napięcia do 12 kV, ale koniec kabla musi być zakończony odpowiednią głowicą kablową.
    Do jakich przekrojów pasuje?
    Do standardowych przekrojów 70, 95 i 120 mm².

    EXRM-1235-70/120-SK12 | 70–120 mm² | M12 | Al/Cu | śrubowa

    Śrubowa końcówka kablowa oczkowa do okrągłych żył Al i Cu 70–120 mm² z otworem M12 – podłączenie bez praski, jeden kod na 3 przekrojów. Do linii kablowych 1 kV i do 12 kV w stacjach transformatorowych, szafach rozdzielczych i zasilaniu zakładów przemysłowych.

    Opublikowano: 2026-11-03 · Dane zweryfikowane ze specyfikacją dostawcy: 2026-11-03

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
