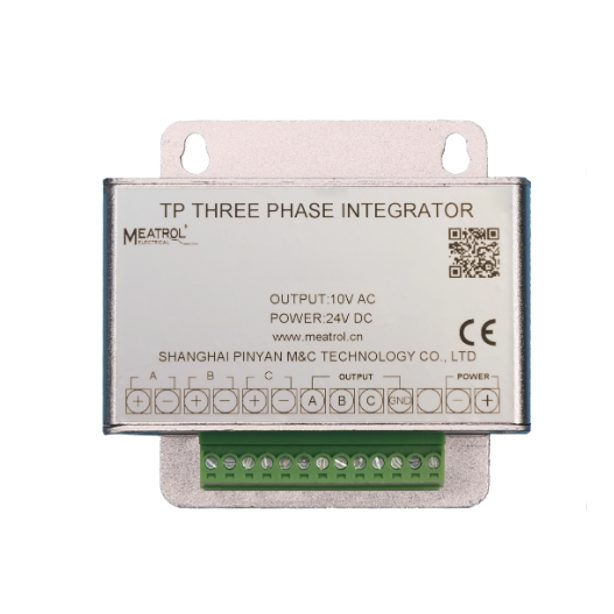

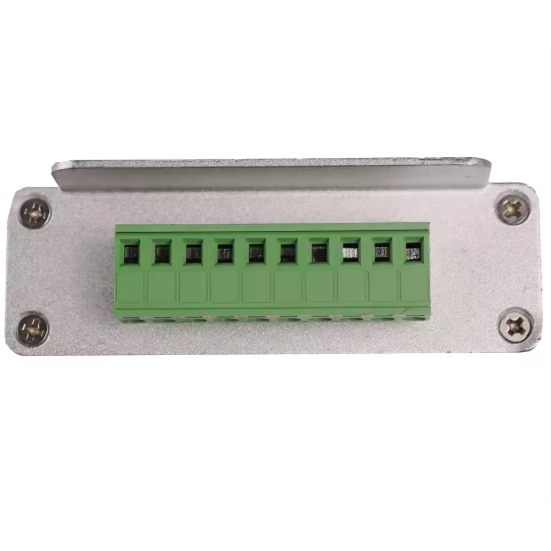

  •   Laboratoryjny integrator cewki Rogowskiego | Wysoka dokładność | 6000 A | 50 mV/kA | 0–10 V / 333 mV | Do pomiaru prądu przemiennego | S1.1
      Laboratoryjny integrator cewki Rogowskiego | Wysoka dokładność | 6000 A | 50 mV/kA | 0–10 V / 333 mV | Do pomiaru prądu przemiennego | S1.1 1

    Laboratoryjny integrator cewki Rogowskiego | Wysoka dokładność | 6000 A | 50 mV/kA | 0–10 V / 333 mV | Do pomiaru prądu przemiennego | S1.1

    Kod: ESS1.14
    Pytanie do produktu
    Cena 653.40 € z VAT
    ( 540.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Laboratoryjnej klasy, wysokoprecyzyjny integrator cewki Rogowskiego, przeznaczony do precyzyjnych pomiarów prądu przemiennego (AC). Model ten jest dedykowany laboratoriom pomiarowym, stanowiskom testowym, projektom badawczo-rozwojowym (R&D) oraz systemom inżynierskim o wysokich wymaganiach, gdzie kluczowe znaczenie mają dokładność, stabilność i powtarzalność. Zadaniem integratora jest integracja sygnału z cewki Rogowskiego i jego konwersja do standardowego wyjścia analogowego, odpowiedniego dla urządzeń pomiarowych, analitycznych lub systemów akwizycji danych. Dzięki dokładności ±0,2% oraz szerokiemu zakresowi częstotliwości integrator wiernie odwzorowuje zarówno podstawowy sygnał sieciowy, jak i wyższe harmoniczne.

  • Opis

    Specyfikacja techniczna

    Typ: Laboratoryjny integrator cewki Rogowskiego (wysoka precyzja)
    Model: S1.1
    Prąd znamionowy wejściowy: 6000 A
    Sygnał wyjściowy: 0–10 V AC lub 333 mV RMS
    Współczynnik przenoszenia cewki: 50 mV/kA
    Dokładność pomiaru: ±0,2 %
    Pasmo częstotliwości: 5 Hz – 20 kHz
    Zasilanie: 4–12 V DC (domyślne) lub 24 V DC
    Typ pomiaru: Tylko prąd przemienny (AC)
    Uwaga konstrukcyjna: Na każde 100 A prądu znamionowego maksymalne wyjście wynosi 1 V
    Zastosowanie: Montaż stacjonarny, laboratoryjny / stanowiskowy

    Funkcje

    Integracja sygnału Rogowskiego o wysokiej rozdzielczości
    Bardzo niska niepewność pomiarowa — do pomiarów referencyjnych
    Szeroki zakres częstotliwości — analiza harmonicznych i procesów dynamicznych
    Elastyczna konfiguracja w zależności od cewki i zakresu prądów
    Stabilne, odporne na zakłócenia wyjście analogowe

    Zastosowanie

    Dla inżynierów / R&D: Testy prototypów, pomiary elektroniki mocy, analiza falowników i przekształtników.

    Dla laboratoriów pomiarowych: Element precyzyjnego toru pomiarowego z oscyloskopami i systemami akwizycji danych.

    Dla przemysłu (wysokie wymagania): Tam, gdzie standardowe 4–20 mA lub 0–10 V nie zapewniają wymaganej dokładności.

    Zalety

    Bardzo wysoka dokładność — ±0,2 %
    Klasa laboratoryjna — stabilność i powtarzalność
    Szerokie pasmo częstotliwości (do 20 kHz)
    Elastyczna współpraca z różnymi cewkami Rogowskiego

    Wady

    Stały prąd znamionowy
    Tylko pomiary AC (brak DC)
    Brak montażu na szynie DIN
    Wymaga zewnętrznego zasilania DC

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
