    Łuk odciągowy z płytą montażową | stal ocynkowana ogniowo | 400x165mm | Ø16mm
    Nowość   10 dla
    484.00 €

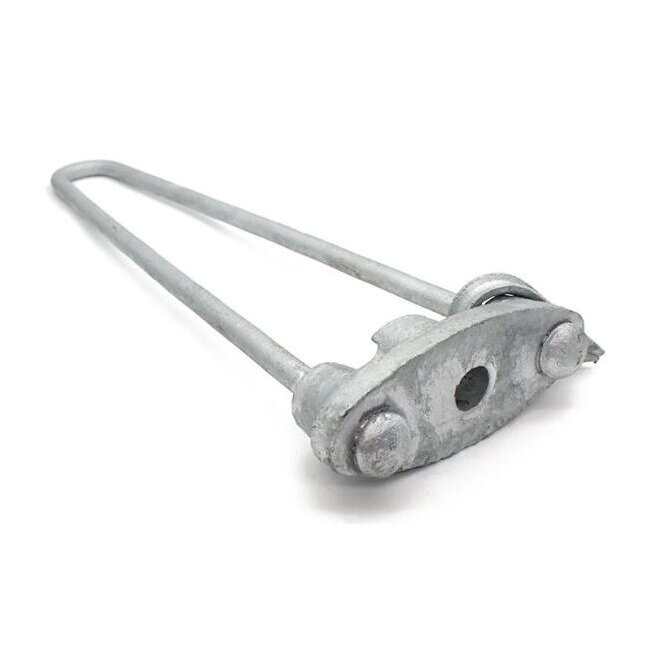

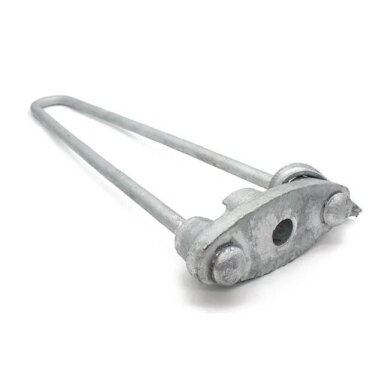

    Łuk odciągowy z płytą montażową | stal ocynkowana ogniowo | 400x165mm | Ø16mm 1
    Nowość   10 dla
    484.00 €

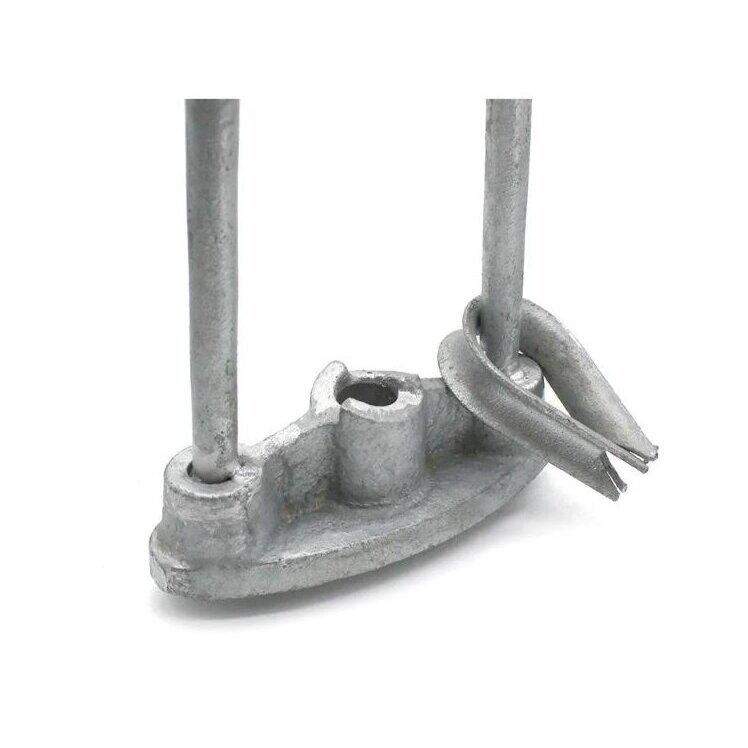

    Łuk odciągowy z płytą montażową | stal ocynkowana ogniowo | 400x165mm | Ø16mm 2
    Nowość   10 dla
    484.00 €

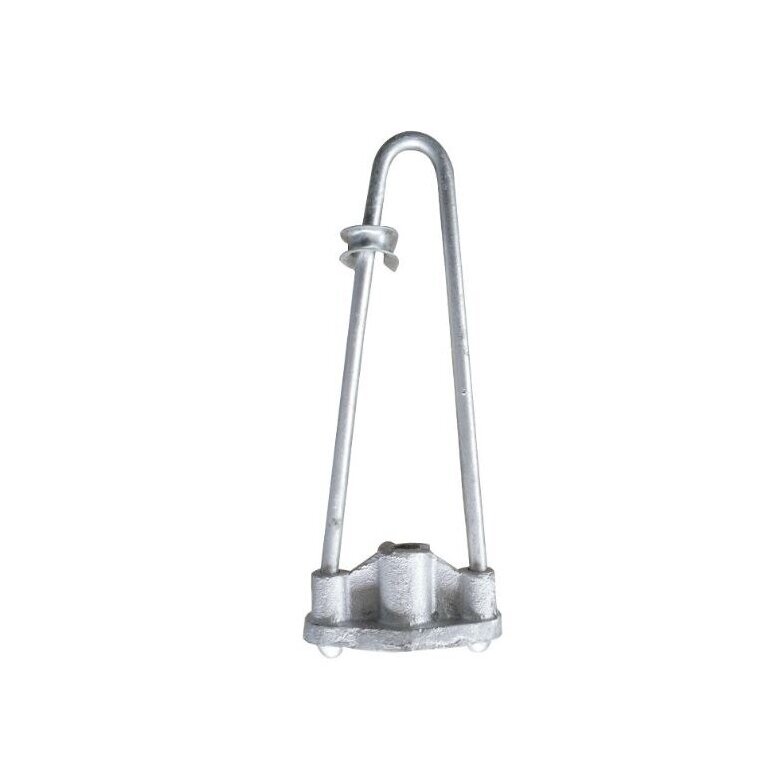

    Łuk odciągowy z płytą montażową | stal ocynkowana ogniowo | 400x165mm | Ø16mm 3

    Łuk odciągowy z płytą montażową | stal ocynkowana ogniowo | 400x165mm | Ø16mm

    Kod: ES-30801A01
    Pytanie do produktu
    Cena 63.98 € z VAT
    ( 52.88 € bez VAT )
    Kup więcej, płać mniej
    10+ szt.  – 48.40 € za szt. -24%
    Nie pasuje cena? Zaproponuj własną!

    Łuk odciągu z płytką montażową – mechaniczny element osprzętu linii napowietrznych wykonany ze stali ocynkowanej ogniowo, przeznaczony do systemów odciągowych i mocujących słupów. Produkt wykonano z pręta stalowego Ø16mm, jego całkowita długość wynosi 400mm, szerokość – 165mm, a szerokość wewnętrzna – 110mm. Konstrukcja w kształcie łuku z płytką montażową jest przeznaczona do przenoszenia obciążeń mechanicznych, a powierzchnia ocynkowana ogniowo pomaga chronić element przed korozją w warunkach zewnętrznych.

  • Opis

    Łukowy pręt odciągowy z płytką mocującą | stal cynkowana ogniowo | 400mm | Ø16mm

    Łukowy pręt odciągowy z płytką mocującą – mechaniczny element osprzętu napowietrznych linii elektroenergetycznych, przeznaczony do stosowania w systemach odciągowych i mocowania słupów. Łukowa konstrukcja stalowa tworzy niezawodny punkt połączenia i umożliwia przenoszenie obciążeń mechanicznych pomiędzy elementami systemu odciągowego.

    Produkt wykonany jest ze stali, a jego powierzchnia została zabezpieczona metodą cynkowania ogniowego. Powłoka cynkowa pomaga chronić metal przed korozją i jest odpowiednia do długotrwałego stosowania w zewnętrznej infrastrukturze elektroenergetycznej.

    Do systemów odciągowych słupów linii napowietrznych

    Element o kształcie łuku stosowany jest jako element łączący i mocujący mechanicznego systemu odciągowego. Płytka znajdująca się w konstrukcji łączy oba ramiona łuku i tworzy stabilny węzeł mocujący.

    400mm
    Długość L
    Ø16mm
    Średnica pręta
    165mm
    Szerokość W
    110mm
    Szerokość wewnętrzna W1
    HDG
    Cynkowanie ogniowe

    Przeznaczenie

    Łukowy pręt odciągowy stosowany jest w systemach mechanicznej stabilizacji słupów napowietrznych linii elektroenergetycznych. W takich systemach odciąg pomaga kompensować siły poziome działające na słup i przenosić je na odpowiednią konstrukcję mocującą lub kotwiącą.

    Produkt stanowi jeden z elementów mechanicznego węzła odciągowego. Jego łukowa konstrukcja umożliwia wykonanie połączenia pomiędzy innymi elementami systemu odciągowego, jednak ostateczny sposób montażu zależy od konkretnego projektu i zastosowanego osprzętu.

    Element mechaniczny, a nie styk elektryczny

    Podstawową funkcją produktu jest mechaniczne mocowanie i przenoszenie obciążeń w systemie odciągowym. Nie jest on przeznaczony do stosowania jako element przewodzący prąd elektryczny.

    Konstrukcja łukowa

    Element wykonany jest z pręta stalowego Ø16mm, wygiętego w wydłużony kształt łuku. Taka konstrukcja pozwala utworzyć zamknięty mechaniczny element mocujący z dwoma równoległymi ramionami.

    Końce łuku połączone są płytką mocującą, która pomaga zachować geometrię konstrukcji i stanowi część węzła mocowania odciągu.

    Cynkowanie ogniowe

    Stalowa powierzchnia produktu jest cynkowana ogniowo. W procesie cynkowania ogniowego stal pokrywana jest ochronną warstwą cynku, która ogranicza bezpośredni wpływ środowiska na materiał podstawowy.

    Tego typu zabezpieczenie jest szczególnie istotne w przypadku osprzętu linii napowietrznych, który jest długotrwale eksploatowany na zewnątrz i narażony na wilgoć, opady oraz wahania temperatury.

    Główne wymiary

    Oznaczenie Wartość Opis
    L 400mm Całkowita długość łukowego pręta odciągowego
    Ø 16mm Średnica pręta stalowego
    W 165mm Szerokość całkowita

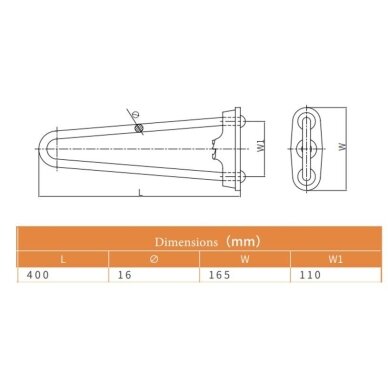

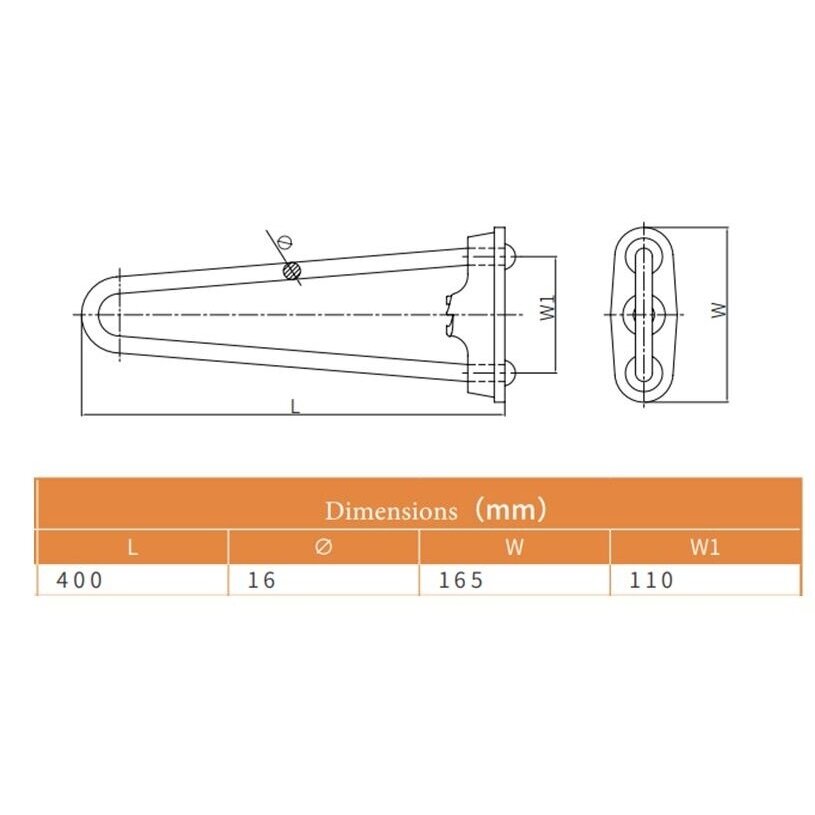

    W1 110mm Szerokość wewnętrzna zgodnie z rysunkiem

    Specyfikacja techniczna

    Typ produktu Łukowy pręt odciągowy z płytką mocującą
    Typ konstrukcji Łukowy pręt odciągowy
    Przeznaczenie Do systemów odciągowych i mechanicznego mocowania słupów linii napowietrznych
    Materiał Stal
    Obróbka powierzchni Cynkowanie ogniowe
    Długość L 400mm
    Średnica pręta Ø 16mm
    Szerokość całkowita W 165mm
    Szerokość wewnętrzna W1 110mm
    Konstrukcja Łukowy pręt stalowy z płytką mocującą
    Zastosowanie zewnętrzne Tak

    Główne cechy

    • Przeznaczony do systemów odciągowych słupów linii napowietrznych.
    • Solidna konstrukcja stalowa.
    • Powierzchnia cynkowana ogniowo.
    • Konstrukcja łukowa z dwoma równoległymi ramionami.
    • Zintegrowana płytka mocująca.
    • Długość całkowita 400mm.
    • Pręt stalowy Ø16mm.
    • Przeznaczony do długotrwałego użytkowania na zewnątrz.

    Zalety

    • Solidna konstrukcja mechaniczna do systemów odciągowych linii napowietrznych.
    • Ochrona poprzez cynkowanie ogniowe pomaga ograniczyć korozję stali w warunkach zewnętrznych.
    • Prosta konstrukcja łukowa nadaje się do mechanicznych węzłów mocujących.
    • Pręt Ø16mm zapewnia konstrukcji odpowiednią sztywność mechaniczną.
    • Płytka mocująca łączy oba ramiona łuku w jeden zespół.
    • Odpowiedni do zewnętrznej infrastruktury elektroenergetycznej.

    Wady / ograniczenia

    • W dostarczonych informacjach nie podano minimalnego obciążenia niszczącego, dlatego nie można go określić wyłącznie na podstawie wymiarów produktu.
    • Nie podano konkretnego gatunku stali, dlatego nie należy go określać bez dodatkowej dokumentacji technicznej.
    • Produktu nie należy traktować jako uniwersalnego elementu do wszystkich systemów odciągowych bez sprawdzenia zgodności wymiarowej i mechanicznej.
    • Ostateczna wytrzymałość węzła zależy od całego systemu – odciągu, połączeń, elementów kotwiących i konstrukcji wsporczej.
    • Uszkodzenie powłoki cynkowej może miejscowo zmniejszyć ochronę przed korozją.

    Do czego nadaje się?

    • Do systemów odciągowych słupów napowietrznych linii elektroenergetycznych
    • Do mechanicznych węzłów mocowania odciągów
    • Do infrastruktury przesyłu i dystrybucji energii elektrycznej
    • Do systemów mechanicznej stabilizacji słupów
    • Do stosowania razem z innymi kompatybilnymi elementami osprzętu odciągowego
    • Do zewnętrznych systemów montażowych wymagających cynkowanych ogniowo elementów stalowych

    Do czego nie nadaje się?

    • Do stosowania jako element kontaktowy przewodzący prąd elektryczny
    • Do systemów odciągowych, których wymiary połączeń są niezgodne z geometrią tego produktu
    • Do węzłów, w których projekt przewiduje inny typ osprzętu odciągowego
    • Do stosowania bez oceny obciążeń mechanicznych całego systemu słupa i odciągu

    Praktyczny przykład zastosowania

    Słup napowietrznej linii elektroenergetycznej wymaga mechanicznego odciągu, który pomaga stabilizować konstrukcję pod wpływem sił naciągu przewodów, wiatru i innych obciążeń projektowych.

    W systemie odciągowym stosowany jest stalowy element mocujący o kształcie łuku, który łączy się z innymi elementami osprzętu odciągowego przewidzianymi w projekcie.

    Konstrukcja łukowa przenosi siłę mechaniczną przez oba swoje ramiona, natomiast dolna płytka mocująca tworzy jeden zintegrowany węzeł połączeniowy.

    Montaż

    Przed montażem należy sprawdzić stan produktu, geometrię łuku, płytkę mocującą oraz stan powierzchni cynkowanej. Nie powinny występować widoczne odkształcenia, pęknięcia ani uszkodzone elementy mocujące.

    Produkt należy montować jako część konkretnego systemu odciągowego zgodnie z projektem oraz wymaganiami montażowymi zastosowanych elementów łączących.

    Najczęściej zadawane pytania (FAQ)

    Co to jest łukowy pręt odciągowy?

    Jest to mechaniczny element mocujący o kształcie łuku, stosowany w systemach odciągowych słupów linii napowietrznych.

    Jakie jest główne przeznaczenie tego produktu?

    Mechaniczne łączenie i przenoszenie obciążeń w systemie odciągowym słupa.

    Czy produkt jest ocynkowany?

    Tak. Powierzchnia stalowa została zabezpieczona metodą cynkowania ogniowego.

    Jaka jest długość produktu?

    L = 400mm.

    Jaka jest średnica zastosowanego pręta?

    Ø16mm.

    Jaka jest całkowita szerokość łuku?

    Zgodnie z rysunkiem W = 165mm.

    Jaka jest szerokość wewnętrzna?

    Zgodnie z rysunkiem W1 = 110mm.

    Czy produkt nadaje się do użytku na zewnątrz?

    Tak. Stal cynkowana ogniowo jest przeznaczona do stosowania w zewnętrznych systemach infrastruktury elektroenergetycznej.

    Ważne informacje dotyczące montażu i bezpieczeństwa mechanicznego

    Łukowy pręt odciągowy należy dobrać odpowiednio do konkretnej konstrukcji słupa linii napowietrznej, systemu odciągowego, wymiarów elementów łączących oraz projektowych obciążeń mechanicznych.

    Łukowy pręt odciągowy z płytką mocującą – cynkowany ogniowo stalowy element osprzętu napowietrznych linii elektroenergetycznych, przeznaczony do systemów odciągowych i mechanicznego mocowania słupów. Zgodnie z przedstawionym rysunkiem technicznym długość produktu wynosi 400mm, średnica pręta – Ø16mm, szerokość całkowita – 165mm, a szerokość wewnętrzna – 110mm.
