  • Nowość   Miedziana szyna prądowa | 50 × 5 mm | 2 m

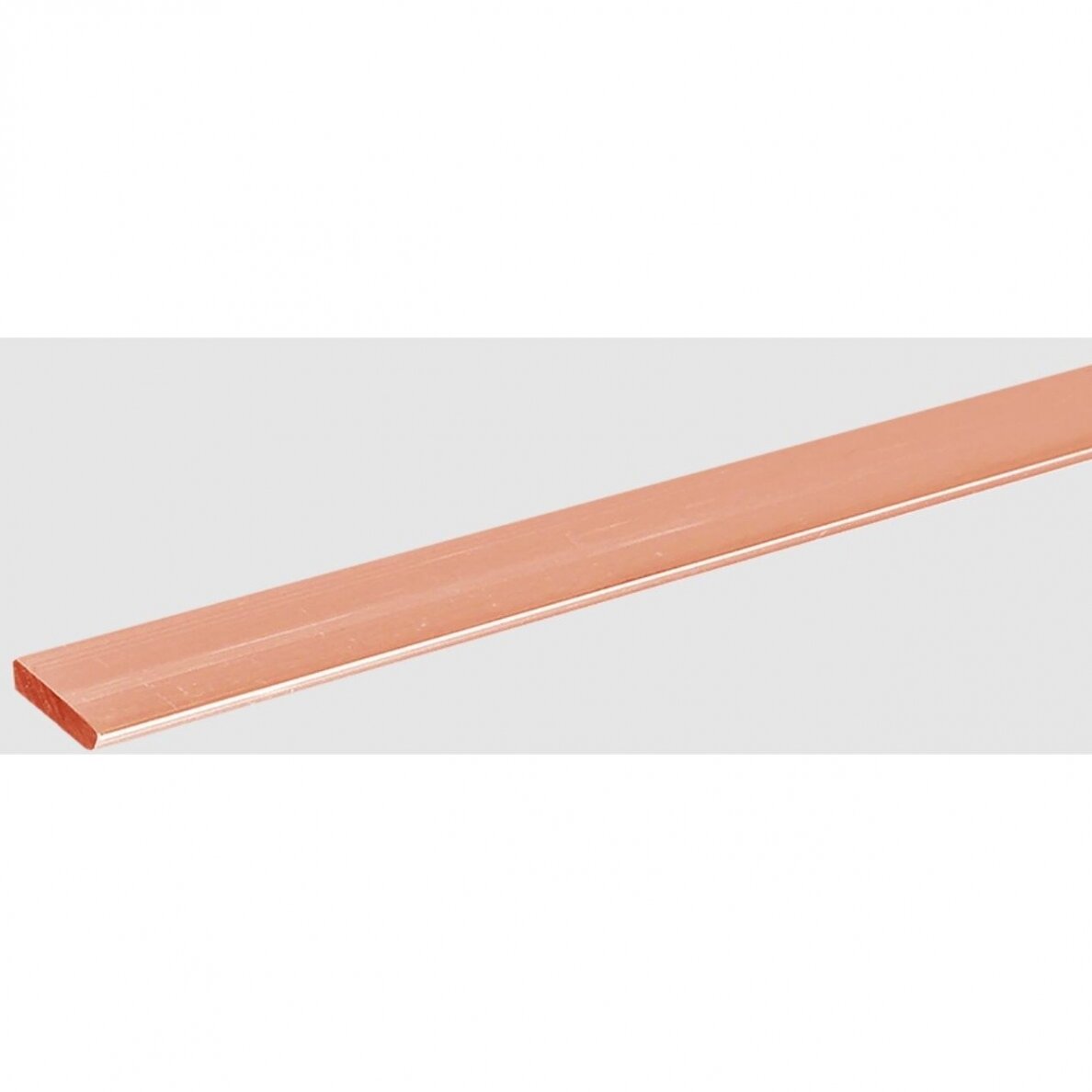

    Miedziana szyna prądowa | 50 × 5 mm | 2 m

    Kod: 05050
    Pytanie do produktu
    Cena 109.44 € z VAT
    ( 90.45 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Sztywna miedziana szyna prądowa 50 × 5 mm (250 mm²), odcinek 2 m do szyn fazowych, N i PE rozdzielnic. Orientacyjna obciążalność według DIN 43671 – 583 A (nieizolowana, AC, +35 °C). Masa odcinka – ok. 4,5 kg.

  • Opis

    Miedziana szyna prądowa | 50 × 5 mm | 2 m

    Sztywna płaska szyna z miedzi elektrotechnicznej 50 × 5 mm, odcinek 2 m. Do szyn zbiorczych L1–L3, N i PE w rozdzielnicach, stacjach transformatorowych, systemach UPS, akumulatorowych i fotowoltaicznych DC.

    Najważniejsze:
    Przekrój – 250 mm². Orientacyjna obciążalność długotrwała według DIN 43671 – 583 A (jedna nieizolowana szyna na fazę, prąd przemienny, otoczenie +35 °C, temperatura szyny +65 °C). W zamkniętej rozdzielnicy obciążalność jest mniejsza, dla szyny malowanej większa, dlatego ostateczny rozmiar potwierdza projektant rozdzielnicy.
    Przekrój
    250 mm²
    Obciążalność (DIN 43671)
    583 A
    Masa odcinka
    ~4,5 kg
    Długość
    2 m

    Zasada działania

    Szynę mocuje się w rozdzielnicy na izolowanych wspornikach i łączy połączeniami śrubowymi z zaciskami aparatów, rozłącznikami i innymi szynami. Przed łączeniem powierzchnie styku oczyszcza się do czystego metalu i pokrywa pastą stykową.

    Płaski profil 50 × 5 mm ma dużą powierzchnię chłodzenia, dlatego szyna dobrze oddaje ciepło i przewodzi duży prąd przy małej rezystancji – ok. 69,0 µΩ/m w 20 °C.

    Przy prawidłowo dobranym rozmiarze i starannych połączeniach szyna zbiorcza pracuje bez przegrzewania, a straty i spadek napięcia na połączeniach są minimalne.

    Dlaczego szyna 50 × 5 mm?
    Pozwala rozdzielić prąd do 583 A jednym sztywnym przewodnikiem: bez wiązek kabli, z estetycznymi odgałęzieniami śrubowymi i czytelnym układem faz w rozdzielnicy.

    Dane techniczne

    Typ produktu Sztywna płaska miedziana szyna prądowa
    Kod produktu 05050
    Materiał Miedź elektrotechniczna (Cu-ETP / M1), ~99,9 % Cu
    Wymiary (szerokość × grubość) 50 × 5 mm
    Długość 2 m
    Przekrój 250 mm²
    Masa 1 m ~2,24 kg
    Masa odcinka ~4,5 kg
    Rezystancja w 20 °C ~69,0 µΩ/m
    Obciążalność według DIN 43671 583 A
    Odpowiadająca moc ~404 kW (400 V, 3 fazy, cos φ = 1)
    Masa i rezystancja obliczone dla gęstości miedzi 8,96 g/cm³ i rezystywności 0,01724 Ω·mm²/m. Warunki DIN 43671: szyna nieizolowana, prąd przemienny, otoczenie +35 °C, szyna +65 °C.

    Główne funkcje

    • Szyna zbiorcza – szyny fazowe L1–L3, N i PE w rozdzielnicy jednym sztywnym przewodnikiem.
    • Mała rezystancja – ok. 69,0 µΩ/m, mniejsze straty i spadek napięcia.
    • Estetyczne odgałęzienia – aparaty przykręca się bezpośrednio do szyny.
    • Szyna uziemiająca – główna szyna uziemiająca lub wyrównawcza.
    • Obróbka na miejscu – szynę można ciąć, wiercić i giąć pod konstrukcję rozdzielnicy.

    Czym różni się od podobnych szyn?

    • 40 × 5 mm – mniejszy przekrój – 482 A, do mniejszego obciążenia.
    • 50 × 6 mm – większy przekrój – 583–852 A, do większego obciążenia lub zamkniętej rozdzielnicy.
    • Szyna aluminiowa – lżejsza i tańsza, ale dla tej samej rezystancji potrzebny ~1,6 razy większy przekrój i złącza przejściowe Cu–Al.
    • Szyna giętka – do krótkich połączeń między aparatami i kompensacji drgań; szyna sztywna – do szyn zbiorczych.

    Gdzie się stosuje?

    • Rozdzielnice i rozdzielnice główne – szyny fazowe, N i PE.
    • Stacje transformatorowe – połączenia po stronie 0,4 kV i zasilanie rozdzielnic nn.
    • Systemy UPS i akumulatorowe – szyny DC, gdzie prąd jest duży, a napięcie niskie.
    • Elektrownie fotowoltaiczne – szyny rozdzielnic AC i DC.
    • Uziemienie – główna szyna uziemiająca, wyrównanie potencjałów.
    • Urządzenia przemysłowe – połączenia siłowe w szafach sterowniczych i rozdzielczych.

    Zastosowanie według potrzeb

    Producentowi rozdzielnic.
    Jednakowe szyny dla faz, N i PE – przejrzysta konstrukcja i szybki montaż.
    Energetykowi i wykonawcy.
    Połączenia po stronie 0,4 kV stacji i rozdzielnic głównych o znanej obciążalności.
    Integratorowi UPS i akumulatorów.
    Mała rezystancja szyny DC – mniejszy spadek napięcia i nagrzewanie.

    Zastosowanie praktyczne

    Jeśli w rozdzielnicy potrzebna jest szyna zbiorcza o prądzie obliczeniowym do 583 A, szyna 50 × 5 mm według DIN 43671 nadaje się przy montażu otwartym. Jeśli rozdzielnica jest zamknięta i ciepła, wybierz większy przekrój lub szynę malowaną – zdecyduj o tym z projektantem.

    Zalety

    • Duża obciążalność – 583 A według DIN 43671.
    • Mała rezystancja – ok. 69,0 µΩ/m.
    • Sztywny profil – zachowuje geometrię i wytrzymuje obciążenia mocowania.
    • Łatwa obróbka – cięcie, wiercenie, gięcie.
    • Znana masa – ~4,5 kg odcinek, łatwo zaplanować transport i montaż.

    Wady / ograniczenia

    • Szyna nieizolowana – potrzebne wsporniki izolacyjne, odstępy i osłony.
    • Miedź jest cięższa i droższa od aluminium – przy długich ciągach rozważ szynę aluminiową.
    • Obciążalność zależy od warunków – w zamkniętej rozdzielnicy mniejsza niż w tabeli.
    • Nie do drgań i przemieszczeń – tam stosuj szyny giętkie.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przed pracą odłącz zasilanie, zabezpiecz przed załączeniem i sprawdź brak napięcia.
    • Oczyść powierzchnie styku i nałóż pastę stykową.
    • W połączeniach śrubowych stosuj śruby klasy 8.8 z podkładkami talerzowymi, dokręcaj momentem producenta.
    • Rozstaw wsporników dobieraj według prądu zwarciowego.
    • Miedź z aluminium łącz tylko przez złącza przejściowe Cu–Al.
    • Osłoń części nieizolowane; montaż wykonuje wykwalifikowany elektryk.

    Szybki poradnik doboru

    Jeśli w rozdzielnicy potrzebna jest szyna zbiorcza o prądzie obliczeniowym do 583 A, szyna 50 × 5 mm według DIN 43671 nadaje się przy montażu otwartym. Jeśli rozdzielnica jest zamknięta i ciepła, wybierz większy przekrój lub szynę malowaną – zdecyduj o tym z projektantem.

    50 × 5 mm
    250 mm²
    583 A
    2 m
    Pasuje, gdy potrzebujesz:
    • szyny zbiorczej do 583 A według DIN 43671;
    • szyny fazowej, N lub PE w rozdzielnicy lub stacji;
    • szyny DC o małej rezystancji.
    Sprawdź przed użyciem:
    • prąd obliczeniowy i temperaturę w rozdzielnicy;
    • prąd zwarciowy i rozstaw wsporników;
    • szerokość zacisków aparatów i położenie otworów.
    Ważne: szyna nie zastępuje projektu rozdzielnicy – obciążalność, odstępy i wytrzymałość zwarciową potwierdza projektant według IEC 61439.

    FAQ

    Jaki prąd wytrzymuje szyna 50 × 5 mm?
    Według DIN 43671 – 583 A (nieizolowana, AC, +35 °C); w zamkniętej rozdzielnicy mniej.
    Ile waży szyna?
    Ok. 2,24 kg/m, cały odcinek 2 m – ok. 4,5 kg.
    Ile kW można przesłać?
    W sieci trójfazowej 400 V przy cos φ = 1 – ok. 404 kW.
    Czy można stosować przy prądzie stałym?
    Tak; rezystancja ok. 69,0 µΩ/m, na jej podstawie oblicza się spadek napięcia na szynie DC.
    Czy dwie szyny na fazę dają podwójny prąd?
    Nie, ok. 1,6–1,8 razy więcej, bo równoległe szyny nagrzewają się wzajemnie.
    Czy szynę można ciąć, giąć i malować?
    Tak; gnij tylko narzędziem, a miejsca styku pozostaw niemalowane.

    Miedziana szyna prądowa | 50 × 5 mm | 2 m

    Sztywna szyna miedziana 50 × 5 mm (250 mm²) do szyn zbiorczych rozdzielnic, stacji i systemów DC: 583 A według DIN 43671, ~4,5 kg odcinek 2 m.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
