  • Nowość   Mini stycznik LC1K | 3P | 16A | 7,5kW | cewka 24VAC | 1NO styk pomocniczy | do obwodów silników elektrycznych i sterowania
    Nowość   Mini stycznik LC1K | 3P | 16A | 7,5kW | cewka 24VAC | 1NO styk pomocniczy | do obwodów silników elektrycznych i sterowania 1

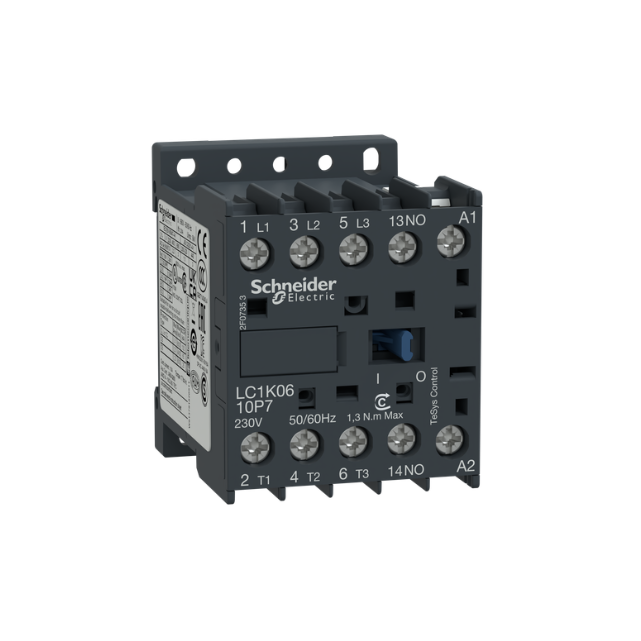

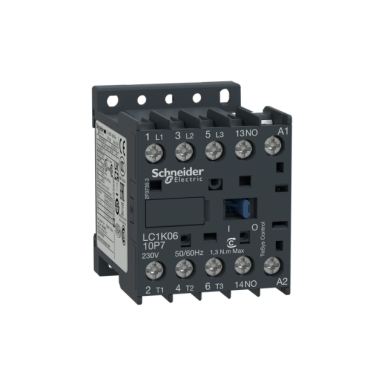

    Mini stycznik LC1K | 3P | 16A | 7,5kW | cewka 24VAC | 1NO styk pomocniczy | do obwodów silników elektrycznych i sterowania

    Kod: LC1K1610B7
    Pytanie do produktu
    Cena 33.02 € z VAT
    ( 27.29 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!
    Mini stycznik przeznaczony do sterowania silnikami elektrycznymi, wentylatorami, pompami, oświetleniem, ogrzewaniem oraz obwodami automatyki. Stycznik posiada 3 bieguny, prąd znamionowy 16A, moc 7,5kW, cewkę sterującą 24VAC oraz 1 normalnie otwarty styk pomocniczy. Dzięki kompaktowym wymiarom jest wygodny w zastosowaniu w szafach sterowniczych, mniejszych rozdzielnicach automatyki oraz obwodach sterowania urządzeniami.
  • Opis

    Mini stycznik LC1K 3P 16A – 7,5kW, cewka 24VAC, 1 styk pomocniczy NO

    Mini stycznik przeznaczony do sterowania silnikami elektrycznymi, wentylatorami, pompami, oświetleniem, ogrzewaniem oraz obwodami automatyki. Stycznik posiada 3 bieguny, prąd znamionowy 16A, moc 7,5kW, cewkę sterującą 24VAC oraz 1 normalnie otwarty styk pomocniczy. Dzięki kompaktowym wymiarom jest wygodny w użyciu w szafach sterowniczych, mniejszych rozdzielnicach automatyki oraz obwodach sterowania urządzeniami.

    Główna idea:
    Niniejszy mini stycznik przeznaczony jest do załączania i wyłączania obwodów elektrycznych trójfazowych, gdy wymagane jest kompaktowe, niezawodne i łatwe w montażu rozwiązanie w szafie sterowniczej. Cewka 24VAC pozwala na sterowanie stycznikiem za pomocą standardowego napięcia sterowniczego, a styk pomocniczy 1NO może być wykorzystany do sygnalizacji, blokad lub logiki obwodu sterowania.
    Liczba biegunów
    3P
    Prąd znamionowy
    16 A
    Cewka sterująca
    24VAC
    Moc
    7,5 kW

    Zasada działania

    Stycznik działa na zasadzie elektromagnetycznej. Po podaniu napięcia na cewkę sterującą 24VAC, cewka wytwarza pole magnetyczne, które przyciąga mechanizm stycznika i zamyka główne styki mocy. W ten sposób włączane jest podłączone obciążenie – na przykład silnik elektryczny, wentylator, pompa lub inny obwód elektryczny.

    Gdy napięcie sterujące zostanie zdjęte z cewki, mechanizm stycznika wraca do pozycji wyjściowej, a styki mocy rozłączają się. Dodatkowy styk 1NO może być wykorzystany do sygnalizacji stanu stycznika, blokady obwodu automatyki, sterowania sygnałowego lub logiki pomocniczej w schemacie sterowania.

    Dlaczego warto wybrać mini stycznik LC1K?
    Mini stycznik serii LC1K to kompaktowe rozwiązanie, gdy w szafie sterowniczej brakuje miejsca, a wymagane jest niezawodne sterowanie obciążeniem trójfazowym. Nadaje się do silników o mniejszej i średniej mocy, węzłów automatyki, wentylacji, oświetlenia lub pomocniczych systemów sterowania.

    Parametry techniczne

    Typ produktu Mini stycznik
    Kod produktu LC1K1610B7
    Seria / model LC1K
    Liczba biegunów 3P
    Prąd znamionowy 16 A
    Moc 7,5 kW
    Napięcie cewki sterującej 24VAC
    Główne styki mocy 3 główne styki do obwodu trójfazowego
    Styk pomocniczy 1NO – 1 normalnie otwarty
    Przeznaczenie stycznika Sterowanie silnikami elektrycznymi, oświetleniem, ogrzewaniem, wentylacją i obwodami automatyki
    Miejsce montażu Rozdzielnice elektryczne, szafy sterownicze, skrzynki automatyki i systemy sterowania urządzeniami
    Konstrukcja Kompaktowa obudowa mini stycznika
    Waga 0,179 kg

    Gdzie jest stosowany?

    • Sterowanie silnikami elektrycznymi – do załączania i wyłączania silników trójfazowych mniejszej i średniej mocy.
    • Systemy wentylacyjne – do sterowania wentylatorami, urządzeniami nawiewnymi lub wyciągowymi.
    • Obwody sterowania pompami – do załączania pomp wodnych, cyrkulacyjnych lub technologicznych.
    • Systemy oświetlenia i ogrzewania – gdy wymagane jest sterowanie obciążeniem przez sygnał automatyki.
    • Szafy automatyki i sterowania – jako kompaktowy element wykonawczy w obwodach sterowanych przez PLC, przekaźniki lub łączniki.
    h3 style="color:#0f172a; border-bottom:2px solid #e5e7eb; padding-bottom:6px;"> Praktyczny przykład montażu

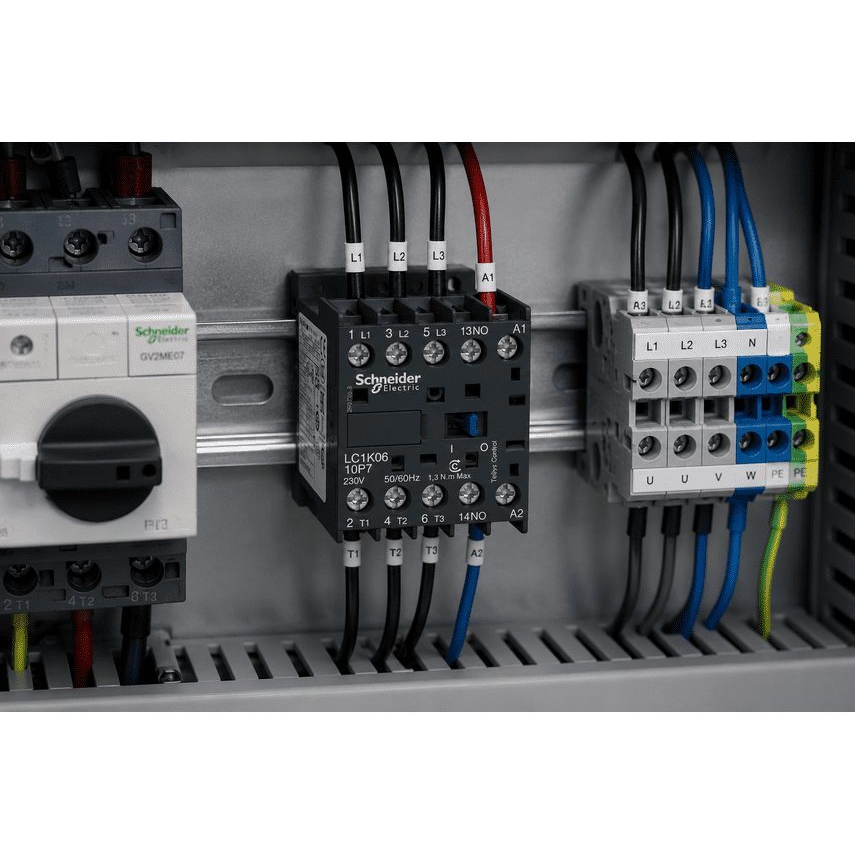

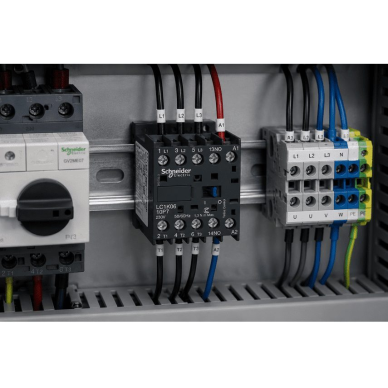

    Przykładowo, stycznik jest montowany w szafie sterowniczej i wykorzystywany do sterowania trójfazowym wentylatorem lub pompą. Przycisk sterujący, przekaźnik, przekaźnik czasowy, wyłącznik ciśnieniowy lub sterownik automatyki podaje sygnał 24VAC na cewkę stycznika, a stycznik załącza główny obwód mocy.

    Styk pomocniczy 1NO może być wykorzystany do lampki kontrolnej, sygnału stanu pracy, obwodu blokady lub wejścia sterownika, aby system widział, kiedy stycznik jest załączony.

    Zastosowanie według potrzeb

    Dla elektryka: wygodny stycznik do montażu w rozdzielnicach elektrycznych, skrzynkach automatyki i obwodach sterowania urządzeniami. Kompaktowa obudowa pozwala zaoszczędzić miejsce w szafie sterowniczej.

    Dla inżyniera / projektanta: trafny wybór przy projektowaniu obwodów sterowania silnikami małej mocy, wentylacji, ogrzewania, oświetlenia lub automatyki, gdy wymagany jest stycznik 3P z cewką 24VAC.

    Dla serwisanta urządzeń: może być stosowany jako wymienny element sterowniczy w urządzeniach, w których wymagany jest kompaktowy stycznik obciążenia trójfazowego ze stykiem pomocniczym do sygnalizacji lub blokady.

    Zalety

    • Kompaktowy rozmiar mini stycznika – wygodny montaż w ograniczonej przestrzeni.
    • Styki mocy 3P – nadaje się do sterowania obwodami trójfazowymi.
    • Prąd znamionowy 16A – nadaje się do wielu zadań sterowniczych mniejszej mocy.
    • Moc 7,5kW – praktyczne rozwiązanie do sterowania silnikami elektrycznymi.
    • Styk pomocniczy 1NO – możliwość wykorzystania do sygnalizacji, wskazań lub blokady.
    • Niska waga – 0,179 kg – wygoda przy montażu i kompletowaniu rozdzielnic.
    • Nadaje się do systemów automatyki – może być sterowany przez przyciski, styki przekaźników lub sterowniki.

    Wady / ograniczenia

    • Nie nadaje się do dużych obciążeń – konieczne jest przestrzeganie parametrów 16A i 7,5kW.
    • Stycznik sam nie zabezpiecza silnika – do ochrony silnika wymagane jest dodatkowe zabezpieczenie, np. wyłącznik silnikowy lub przekaźnik termiczny.
    • Wymagana odpowiednia konfiguracja – konieczna jest ocena typu obciążenia, prądów rozruchowych, napięcia sterującego i zabezpieczeń.
    • Montaż musi odbywać się w rozdzielnicy elektrycznej lub odpowiedniej obudowie ochronnej zgodnie z warunkami otoczenia.

    Uwagi dotyczące bezpieczeństwa i montażu

    Stycznik jest urządzeniem sterowniczym, dlatego przed montażem należy ocenić prąd obciążenia, napięcie sterujące, moc silnika, zabezpieczenia, przekrój przewodów oraz warunki montażu.

    • Montaż musi być przeprowadzony przez wykwalifikowanego elektryka zgodnie z wymogami bezpieczeństwa elektrycznego.
    • Przed montażem należy odłączyć zasilanie elektryczne i sprawdzić brak napięcia w obwodzie.
    • Nie przekraczać prądu znamionowego i mocy – obciążenie musi odpowiadać parametrom stycznika.
    • Napięcie cewki sterującej musi wynosić 24VAC – niewłaściwe napięcie cewki może uszkodzić stycznik.
    • Dla silnika zalecane jest dodatkowe zabezpieczenie przed przeciążeniem i zwarciem.
    • Stycznik musi być montowany w odpowiedniej rozdzielnicy elektrycznej lub obudowie spełniającej wymagania środowiskowe.

    Szybki przewodnik wyboru

    Mini stycznik jest odpowiedni, gdy potrzebujesz kompaktowego stycznika 3-biegunowego z prądem 16A, mocą 7,5kW, cewką 24VAC i stykiem pomocniczym 1NO. To praktyczne rozwiązanie do szaf automatyki, sterowania silnikami, wentylacji, pomp, obwodów oświetleniowych lub grzewczych.

    Kod
    LC1K1610B7
    Styki
    3P + 1NO
    Cewka
    24VAC
    Prąd / moc
    16A / 7,5kW
    Odpowiedni, gdy potrzebujesz:
    • kompaktowego mini stycznika do szafy sterowniczej;
    • stycznika 3-biegunowego do obwodu trójfazowego;
    • cewki sterującej 24VAC;
    • stycznika o prądzie 16A i mocy 7,5kW;
    • styku pomocniczego 1NO do sygnalizacji lub blokady.
    Sprawdź przed zakupem:
    • czy wymagana jest cewka 24VAC;
    • czy prąd obciążenia nie przekracza 16A;
    • czy moc 7,5kW odpowiada Twojemu silnikowi lub urządzeniu;
    • czy wymagany jest styk pomocniczy 1NO;
    • czy schemat sterowania jest zgodny z tym stycznikiem.
    Ważne przypomnienie:
    Stycznik jest tylko elementem sterowniczym. Nie zastępuje wyłącznika automatycznego, bezpiecznika ani zabezpieczenia silnikowego. W schemacie docelowym konieczne jest uwzględnienie odpowiedniego zabezpieczenia przed zwarciem, przeciążeniem i innymi awariami.

    FAQ – najczęściej zadawane pytania

    Do czego służy ten mini stycznik?
    Służy do załączania i wyłączania silników elektrycznych, pomp, wentylatorów, oświetlenia, ogrzewania oraz obwodów automatyki.
    Jakie jest napięcie cewki sterującej tego stycznika?
    Cewka tego stycznika ma napięcie 24VAC. Przed montażem należy upewnić się, że obwód sterowania wykorzystuje właśnie to napięcie.
    Czy stycznik nadaje się do silnika trójfazowego?
    Tak, stycznik posiada 3 bieguny i może być używany w obwodach trójfazowych, jednak należy uwzględnić moc silnika, prąd, warunki rozruchu i zabezpieczenia.
    Co oznacza 1NO?
    1NO oznacza jeden normalnie otwarty styk pomocniczy. Może być używany do sygnalizacji, wskazań, blokad lub logiki sterowania automatyką.
    Czy stycznik zabezpiecza silnik przed przeciążeniem?
    Nie. Stycznik tylko włącza i wyłącza obwód. Do ochrony silnika należy użyć dodatkowego zabezpieczenia silnikowego, przekaźnika termicznego, wyłącznika automatycznego lub innego odpowiedniego urządzenia zabezpieczającego.
    Gdzie montuje się ten stycznik?
    Najczęściej montuje się go w rozdzielnicach elektrycznych, szafach sterowniczych, skrzynkach automatyki lub systemach sterowania urządzeniami.

    Kompaktowy stycznik 3P do silników i obwodów automatyki

    Mini stycznik to praktyczny wybór, gdy wymagany jest kompaktowy stycznik 3-biegunowy o prądzie znamionowym 16A, mocy 7,5kW, cewce 24VAC i pomocniczym styku 1NO.

    Dzięki małym rozmiarom, prostemu montażowi i szerokiemu zastosowaniu stycznik ten nadaje się do szaf sterowniczych, systemów automatyki, wentylacji, pomp, oświetlenia, ogrzewania oraz obwodów sterowania silnikami elektrycznymi, gdzie ważne jest niezawodne załączanie i wyłączanie.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
