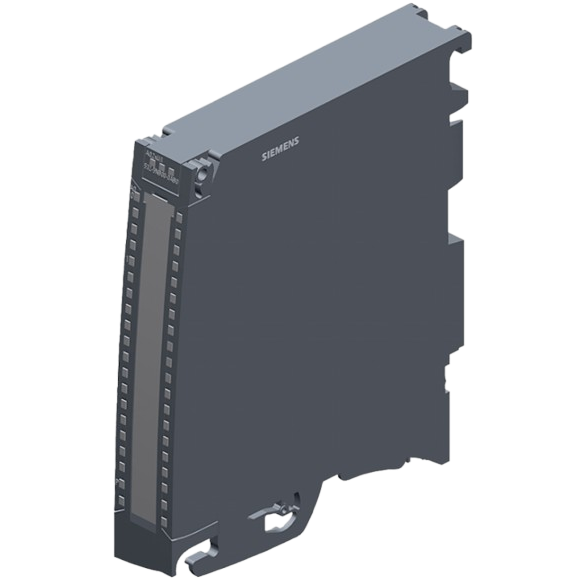

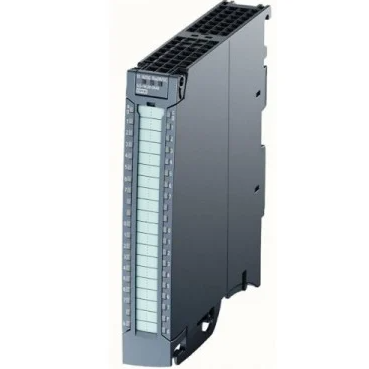

Moduł wyjść analogowych | 2 wyjścia | 24VDC | 6ES7532-5NB00-0AB0 Siemens

Specyfikacja techniczna

Typ modułu: SIMATIC S7-1500, moduł wyjść analogowych AQ 2x U/I ST
Liczba kanałów: 2 wyjścia analogowe
Rozdzielczość: 16 bitów
Dokładność: ±0,3 % w całym zakresie temperatur
Napięcie wejściowe: 24 V DC (19,2–28,8 V)
Pobór prądu: do 110 mA
Straty mocy: ~2,7 W
Zakresy wyjściowe:
• Napięcie: 0…10 V; 1…5 V; -10…+10 V
• Prąd: 0…20 mA; 4…20 mA; -20…+20 mA

Maks. obciążenie: 750 Ω (dla wyjścia prądowego), ≥1 kΩ (dla wyjścia napięciowego)
Czas cyklu: 3,2 ms (dla wszystkich kanałów)
Zabezpieczenia: przed zwarciem, przerwą przewodu, błędami przełączenia/przeciążenia
Normy bezpieczeństwa: SIL2 wg EN IEC 62061:2021, Kat.2/PL c wg ISO 13849-1:2015
Temperatura otoczenia: -30 °C … +60 °C (montaż poziomy)
Wymiary: 25 × 147 × 129 mm
Waga: ~200 g
Zawartość zestawu: przednie złącze „push-in”, element bazowy, uchwyt wyświetlacza, zacisk.

Funkcje

2 wyjścia analogowe w trybie napięcia i prądu.

Automatyczna diagnostyka – wykrywanie awarii zasilania, przerw przewodów, zwarć.

Utrzymanie stabilności systemu w przypadku awarii sygnału.

Kalibracja i zmiana parametrów w trybie pracy (RUN).

Obsługa bezpieczeństwa – zastosowanie w systemach SIL2 / PL c.

Długość kabla do 800 m z przewodami ekranowanymi (w trybie prądowym).

Zastosowanie

Dla inżynierów: sterowanie procesami i projekty automatyki wymagające dokładnej transmisji sygnałów analogowych (temperatura, ciśnienie, prędkość).

Dla elektryków: łatwy montaż w TIA Portal, czytelna diagnostyka LED, wygodne złącza.

Dla przemysłu: automatyzacja linii produkcyjnych, systemy zarządzania budynkami, energetyka, systemy transportowe.

Zalety

Wysoka dokładność (16 bitów, ±0,3 %)

Zgodność z normami bezpieczeństwa (SIL2, PL c)

Szybki czas reakcji (3,2 ms)

Zmiana parametrów w trakcie pracy

Niezawodna diagnostyka i wskazania LED

Kompaktowe wymiary, łatwy montaż

Wady

Wysoka cena w porównaniu z prostszymi modułami

Nie nadaje się do użytku domowego (tylko dla przemysłu/automatyki)

Wymaga specjalistycznej wiedzy (TIA Portal, STEP 7)
