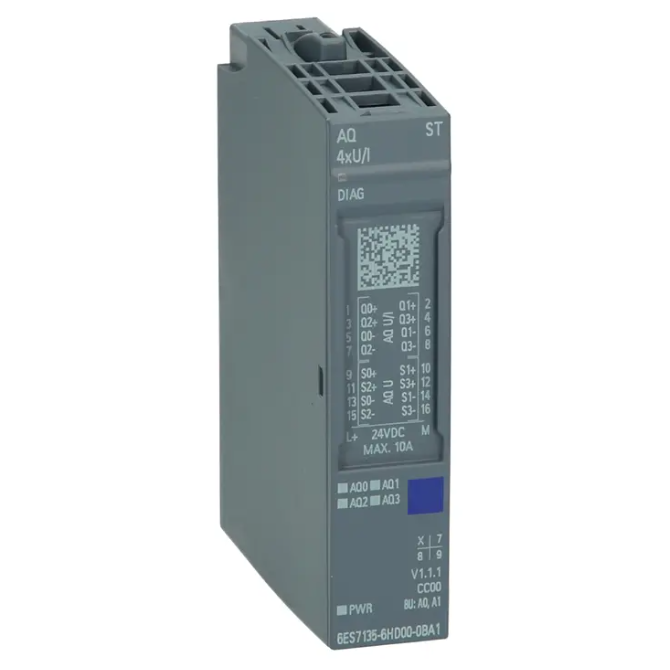

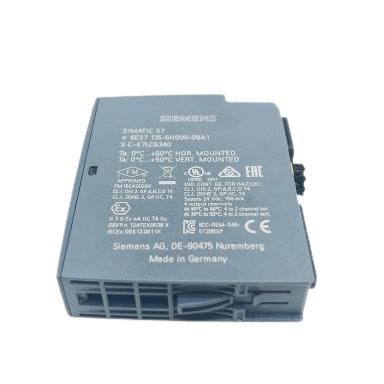

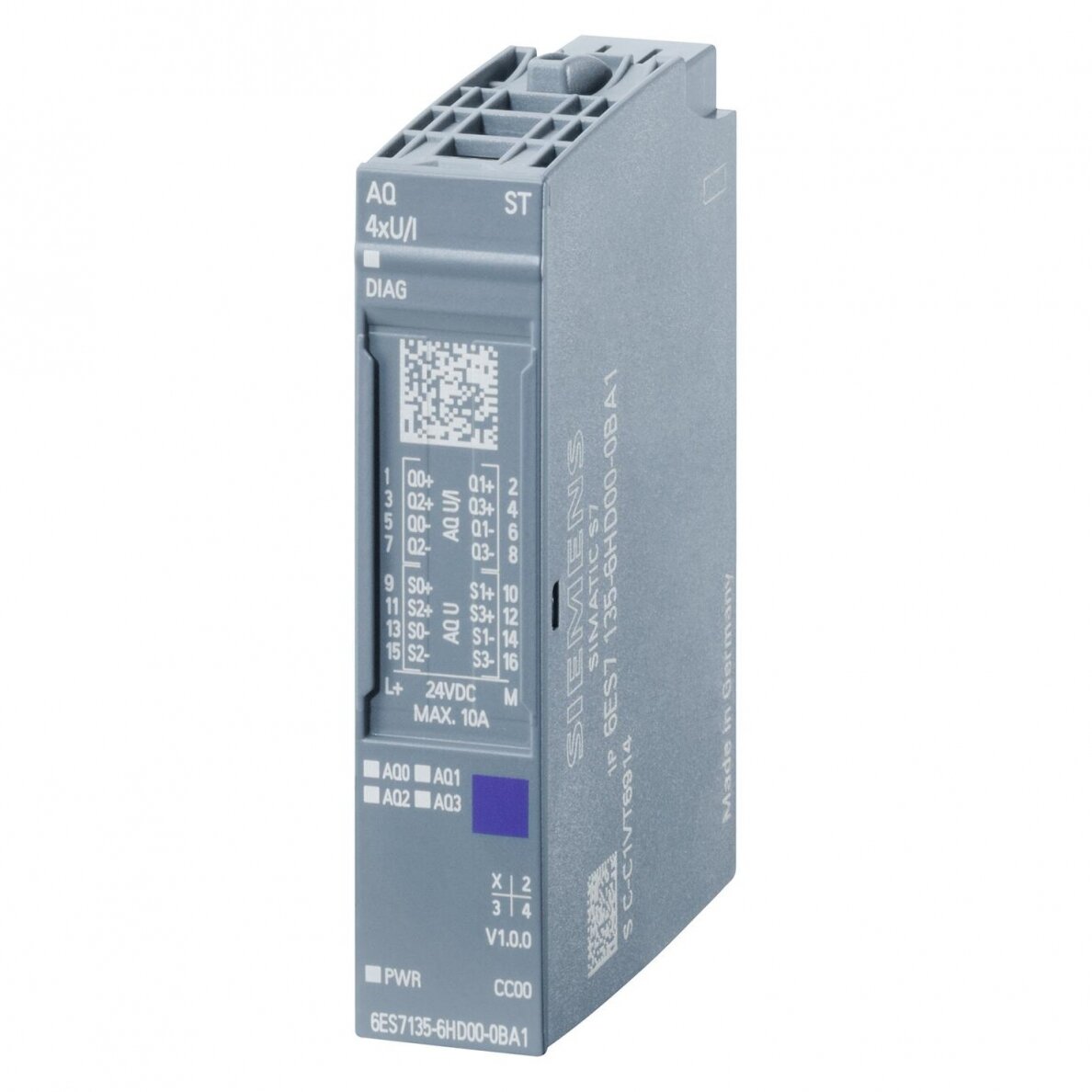

Moduł wyjść analogowych | 4 wyjścia | 24VDC | 6ES7135-6HD00-0BA1 Siemens

Specyfikacja techniczna

Typ modułu: Moduł wyjść analogowych AQ 4xU/I Standard
Wyjścia: 4 kanały analogowe (napięcie/prąd)
Rozdzielczość: do 16 bitów
Dokładność: ±0,3 % (25 °C), ±0,5 % w całym zakresie temperatur
Zasilanie: 24 V DC (dopuszczalny zakres 19,2–28,8 V)
Pobór prądu: do 150 mA
Moc: typ. 1,5 W
Zakresy wyjść napięciowych: 0…10 V, 1…5 V, ±5 V, ±10 V
Zakresy wyjść prądowych: 0…20 mA, 4…20 mA, ±20 mA
Dopuszczalne obciążenie:
• Wyjście napięciowe ≥ 2 kΩ
• Wyjście prądowe ≤ 500 Ω

Czas reakcji: od 0,1 ms (obciążenie rezystancyjne)
Diagnostyka: zwarcie, przerwanie przewodu, monitorowanie zasilania
Izolacja: między kanałami a magistralą systemową – test 707 V DC
Wymiary: 15 × 73 × 58 mm
Waga: ~31 g
Temperatura pracy: -30…+60 °C (poziomo), -30…+50 °C (pionowo)
Zgodność: standardy eClass, ETIM, UNSPSC

Funkcje

Dokładna transmisja sygnałów analogowych (napięcie i prąd).

Zintegrowana diagnostyka – wykrywa zwarcia, przerwy przewodów, awarie zasilania.

Konstrukcja modułowa – dostosowany do bazowych bloków ET 200SP (A0, A1).

Kompatybilny z TIA Portal – od wersji STEP 7 V11 SP2 / V13.

Programowalna integracja z sieciami PROFINET i PROFIBUS.

Wskaźniki LED – wizualizacja zasilania, statusu i błędów.

Zastosowanie

Dla użytkownika domowego: nie ma bezpośredniego zastosowania, ale zintegrowany z systemami zapewnia niezawodną kontrolę ogrzewania, wentylacji czy oświetlenia.

Dla inżyniera: umożliwia projektowanie precyzyjnych systemów automatyki z różnymi sygnałami analogowymi, zapewnia kompatybilność z ekosystemem Siemens TIA Portal.

Dla elektryka: wygodny montaż dzięki kodowaniu mechanicznemu, łatwa integracja z platformą ET 200SP, mały rozmiar.

Dla przemysłu: stosowany w liniach produkcyjnych, dystrybucji energii, wodociągach, chemii, farmacji, HVAC i innych systemach sterowania.

Zalety

Wysoka dokładność (do ±0,3 %)

Kompaktowa konstrukcja – tylko 15 mm szerokości

Szybki czas reakcji (0,1 ms)

Pełna diagnostyka (zwarcie, przerwa, monitorowanie napięcia)

Łatwa integracja z PROFINET/PROFIBUS

Nadaje się do pracy na wysokości do 5000 m

Wady

Wymaga bazowego modułu ET 200SP (BU A0, A1)

Wymaga wiedzy technicznej do konfiguracji (TIA Portal lub STEP 7)

Nie nadaje się do użytku domowego bez integracji z systemem automatyki
