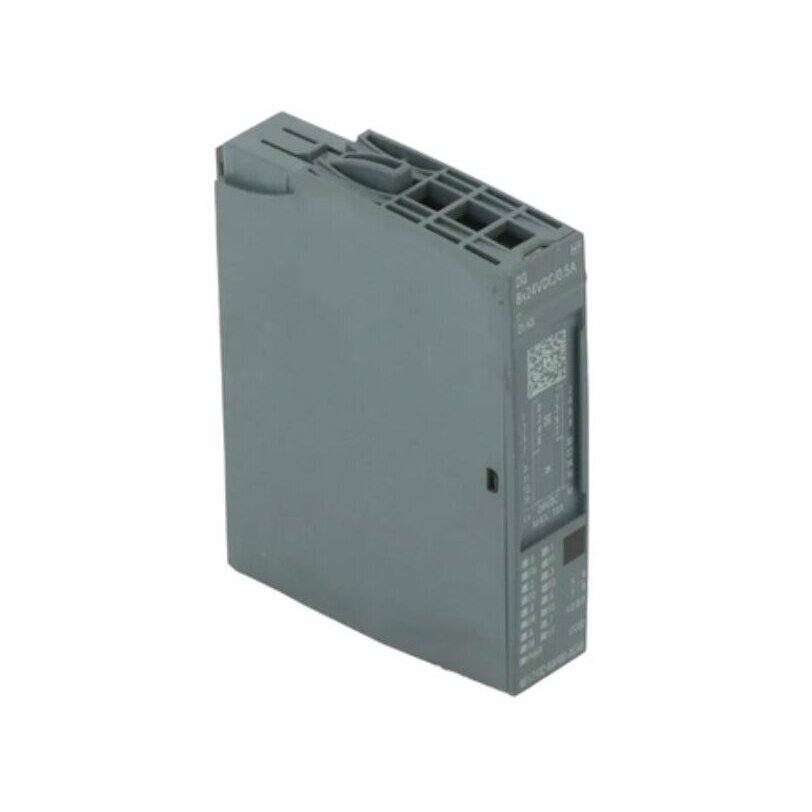

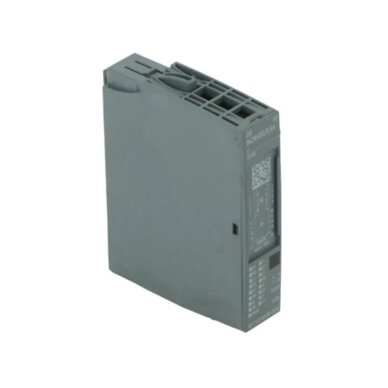

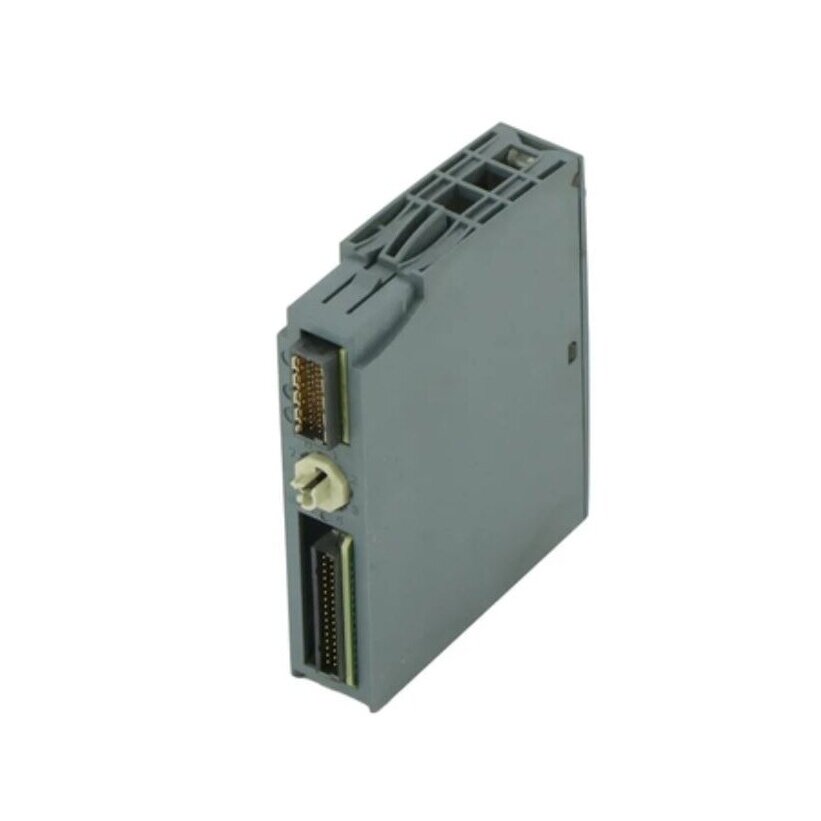

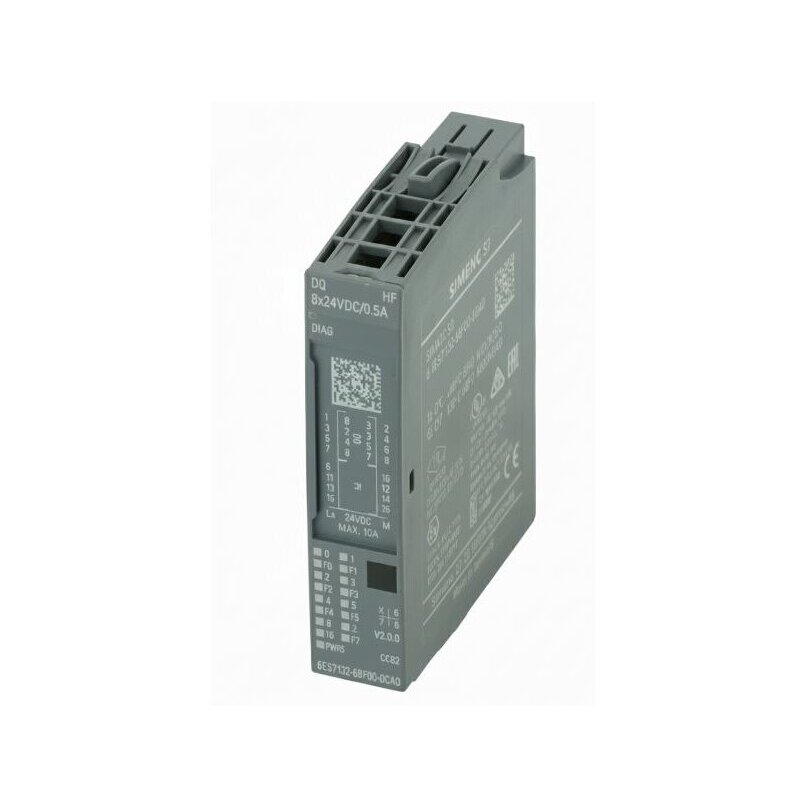

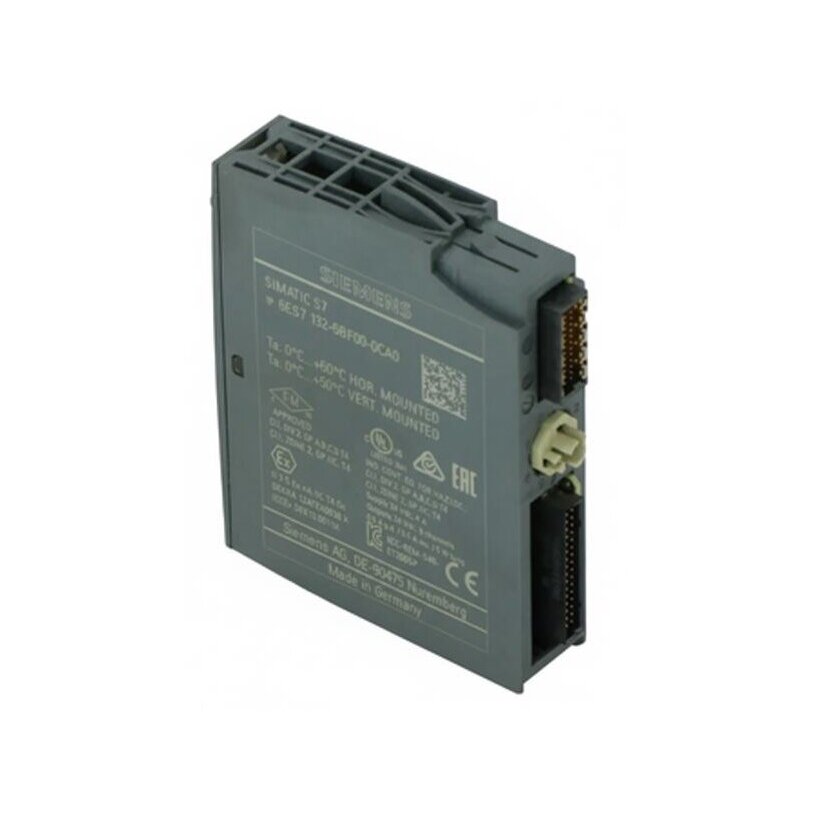

  • Moduł wyjść cyfrowych | 8 wyjść | 24VDC | PNP | Siemens | SIMATIC ET 200SP | 6ES7132-6BF00-0CA0

    Kod: 6ES7132-6BF00-0CA0

    Siemens SIMATIC ET 200SP DQ 8×24 V DC/0,5 A HF (6ES7132-6BF00-0CA0) – kompaktowy 8-kanałowy moduł wyjść cyfrowych, przeznaczony do systemów automatyki PLC oraz sterowania obwodami wykonawczymi 24 V DC. Moduł posiada 8 tranzystorowych wyjść PNP po 0,5 A każde, a maksymalny łączny prąd wyjściowy wynosi 4 A; wersja High Feature obsługuje rozszerzoną diagnostykę poszczególnych kanałów, zwarć, przerw w przewodach oraz zasilania. Moduł o szerokości 15 mm montowany jest w podstawie ET 200SP BaseUnit A0 i może być integrowany z projektami automatyki STEP 7 / TIA Portal.

  • Moduł wyjść cyfrowych | do automatyki PLC | 8 × 24 V DC / 0,5 A | PNP | High Feature | ET 200SP | Siemens SIMATIC | 6ES7132-6BF00-0CA0

    Siemens SIMATIC ET 200SP DQ 8×24 V DC/0,5 A HF – kompaktowy ośmiokanałowy moduł wyjść cyfrowych przeznaczony do przemysłowych systemów sterowników programowalnych (PLC), automatyzacji procesów technologicznych i obwodów sterowania urządzeniami elektrycznymi. Moduł ma osiem tranzystorowych wyjść PNP 24 V DC, z których każde ma znamionowy prąd obciążenia 0,5 A, a maksymalny łączny prąd wszystkich wyjść wynosi 4 A. Wersja High Feature oferuje rozszerzoną diagnostykę, indywidualne monitorowanie stanu kanałów, wykrywanie zwarć i przerw w przewodach, kontrolę napięcia zasilania oraz obsługę pracy izochronicznej. Konstrukcja o szerokości 15 mm pozwala efektywnie wykorzystać miejsce w szafach automatyki. Moduł jest przeznaczony do montażu w systemie SIMATIC ET 200SP z wykorzystaniem BaseUnit typu A0 i może być konfigurowany w środowiskach STEP 7, TIA Portal oraz PCS 7.

    Główna myśl:
    W systemie automatyki przemysłowej sterownik PLC przetwarza sygnały i podejmuje decyzje sterujące, jednak do załączania fizycznych obciążeń potrzebne są moduły wyjściowe. Ten ośmiokanałowy moduł wyjść cyfrowych umożliwia sterowanie obwodami wykonawczymi 24 V DC, takimi jak przekaźniki pośredniczące, cewki styczników, zawory elektromagnetyczne, wskaźniki sygnalizacyjne i inne kompatybilne urządzenia. Funkcjonalność High Feature pozwala nie tylko przekazywać polecenia włączenia i wyłączenia, ale również diagnozować usterki poszczególnych kanałów, monitorować zasilanie i szybciej lokalizować zakłócenia w systemie automatyki.

    ⚡ Iskra: Fazo, czym ten moduł z ośmioma wyjściami różni się od zwykłego modułu przekaźnikowego? Czy mogę nim bezpośrednio sterować ośmioma urządzeniami elektrycznymi?

    ⚙ Faza: Ten moduł nie wykorzystuje przekaźników mechanicznych, lecz tranzystorowe wyjścia PNP. Włączony kanał podaje 24 V DC na obciążenie, którego prąd nie przekracza 0,5 A. Jest to wygodne do sterowania przekaźnikami pośredniczącymi, cewkami styczników, zaworami elektromagnetycznymi i obwodami sygnalizacyjnymi. Wersja High Feature dodatkowo monitoruje stany wyjść oraz wykrywa zwarcia i przerwy w przewodach. Do sterowania urządzeniami 230 V lub większymi obciążeniami stosuje się odpowiednie pośrednie elementy łączeniowe.

    Wyjścia cyfrowe
    8 kanałów | PNP
    Obciążenie wyjść
    0,5 A/kanał | 4 A
    Napięcie zasilania
    24 V DC | 19,2–28,8 V
    Szerokość modułu
    15 mm | BU A0

    Zasada działania

    Moduł wyjść cyfrowych SIMATIC ET 200SP pełni funkcję interfejsu pomiędzy sterownikiem programowalnym a urządzeniami wykonawczymi. Polecenia logiczne utworzone w programie PLC są przekazywane do modułu poprzez wewnętrzną magistralę systemu ET 200SP. Odpowiednie wyjścia tranzystorowe są włączane lub wyłączane zgodnie z odebranymi poleceniami.

    Moduł ma osiem wyjść typu PNP (current-sourcing). Włączony kanał podaje dodatni potencjał zasilania na obciążenie, a prąd przepływa przez podłączone urządzenie do wspólnego obwodu 0 V. Takie wyjścia są powszechnie stosowane w przemysłowych systemach automatyki 24 V DC.

    Prąd znamionowy każdego wyjścia wynosi 0,5 A. Maksymalny łączny prąd wszystkich ośmiu kanałów wynosi 4 A. Umożliwia to jednoczesne sterowanie kilkoma niezależnymi obciążeniami małej mocy.

    Moduł jest zasilany napięciem znamionowym 24 V DC, a dopuszczalny zakres wynosi 19,2–28,8 V DC. Zintegrowane zabezpieczenie przed odwrotną polaryzacją pomaga chronić elektronikę w przypadku nieprawidłowego podłączenia zasilania.

    Każde wyjście cyfrowe ma zabezpieczenie przeciwzwarciowe. Typowy próg zadziałania zabezpieczenia wynosi 0,7–1,3 A.

    Wersja High Feature umożliwia indywidualną diagnostykę wyjść, wykrywanie zwarć i przerw w przewodach, monitorowanie napięcia zasilania oraz uzyskiwanie informacji o błędach grupowych modułu.

    Na przedniej części modułu znajdują się wskaźniki LED. Zielone diody kanałów wskazują stany wyjść, czerwone informacje diagnostyczne kanałów, DIAG ogólny stan diagnostyczny, a zielony PWR stan zasilania.

    Typowe opóźnienie włączenia przy obciążeniu rezystancyjnym wynosi 50 µs, a wyłączenia 100 µs.

    Maksymalna częstotliwość przełączania obciążenia rezystancyjnego wynosi 100 Hz, indukcyjnego do 2 Hz, a lampowego do 10 Hz.

    Moduł obsługuje tryb izochroniczny, Multi Shared Output (MSO) oraz konfigurowalne wartości zastępcze wyjść.

    Izolacja elektryczna występuje pomiędzy grupą kanałów wyjściowych a wewnętrzną magistralą ET 200SP. Poszczególne wyjścia nie są od siebie galwanicznie odseparowane.

    Moduł jest montowany w BaseUnit typu A0. Mechaniczne kodowanie typu A pomaga zapewnić prawidłowy montaż.

    Za pomocą STEP 7 lub TIA Portal każdy kanał może być zintegrowany z programem PLC i przypisany do określonej funkcji technologicznej.

    Jakie korzyści zapewnia ten moduł wyjść cyfrowych?
    Jeden moduł o szerokości 15 mm pozwala sterować ośmioma niezależnymi obwodami wykonawczymi 24 V DC. Tranzystorowe wyjścia PNP zapewniają szybkie i precyzyjne przełączanie sygnałów, a diagnostyka High Feature pomaga lokalizować zwarcia, przerwy w przewodach i problemy z zasilaniem. Integracja z SIMATIC ET 200SP oraz STEP 7 / TIA Portal umożliwia stosowanie modułu w rozproszonej architekturze I/O, ograniczając ilość okablowania i oszczędzając miejsce w szafach automatyki.

    Dane techniczne

    Dane ogólne
    Typ produktu Moduł wyjść cyfrowych PLC
    Producent / system Siemens SIMATIC ET 200SP
    Kod produktu 6ES7132-6BF00-0CA0
    Typ modułu DQ 8×24 V DC/0,5 A HF
    Wersja funkcjonalna High Feature (HF)
    Wersja funkcjonalna sprzętu Od FS07
    BaseUnit BaseUnit A0
    Kod oznaczenia kolorystycznego CC02
    Dane I&M I&M0–I&M3
    Aktualizacja firmware Obsługiwana
    Zasilanie i parametry elektryczne
    Znamionowe napięcie zasilania 24 V DC
    Dopuszczalny zakres zasilania 19,2–28,8 V DC
    Ochrona przed odwrotną polaryzacją Tak
    Pobór prądu modułu 28 mA
    Typowe straty mocy 1 W
    Wyjścia cyfrowe
    Liczba wyjść 8
    Typ wyjść PNP, sourcing (current-sourcing)
    Konfiguracja wyjść Kanały parametryzowane
    Znamionowe napięcie wyjścia 24 V DC
    Znamionowy prąd kanału 0,5 A
    Maksymalny łączny prąd wyjść 4 A
    Maksymalne obciążenie rezystancyjne 0,5 A na kanał
    Maksymalne obciążenie lamp 5 W na kanał
    Zakres rezystancji obciążenia 48 Ω – 12 kΩ
    Prąd szczątkowy wyjścia, sygnał „0“ Do 0,1 mA
    Typowe opóźnienie włączenia (0 → 1) 50 µs
    Typowe opóźnienie wyłączenia (1 → 0) 100 µs
    Częstotliwość przełączania obciążenia rezystancyjnego Do 100 Hz
    Częstotliwość przełączania obciążenia indukcyjnego Do 2 Hz
    Częstotliwość przełączania obciążenia lampowego Do 10 Hz
    Ochrona przeciwzwarciowa Tak
    Typowy próg zadziałania zabezpieczenia 0,7–1,3 A
    Ograniczenie napięcia przy wyłączaniu obciążenia indukcyjnego Typowo L+ − 50 V
    Równoległe łączenie wyjść w celu zwiększenia prądu Niedozwolone
    Redundantne sterowanie obciążeniem Obsługiwane zgodnie z przewidzianym schematem podłączenia wyjść
    Diagnostyka i sygnalizacja
    Funkcja diagnostyczna Tak
    Diagnostyka zwarcia Indywidualna dla każdego kanału
    Diagnostyka przerwy w przewodzie Indywidualna dla każdego kanału
    Monitorowanie napięcia zasilania Tak
    Diagnostyka błędu grupowego Tak
    Alarmy diagnostyczne Tak
    Wartości zastępcze wyjść Konfigurowalne
    Wskaźnik PWR Zielona dioda LED
    Wskaźnik stanu kanału Zielona dioda LED
    Wskaźnik błędu kanału Czerwona dioda LED
    Wskaźnik DIAG Zielona / czerwona dioda LED
    Komunikacja i projektowanie
    STEP 7 TIA Portal Od V13 SP1
    STEP 7 Od V5.5
    PCS 7 Od V8.1 SP1
    PROFINET GSDML V2.3
    PROFIBUS GSD Revision 3 i 5 lub nowsze
    Tryb izochroniczny Tak
    Minimalny TCO 48 µs
    Minimalny cykl magistrali TDP 500 µs
    Tryb MSO Obsługiwany
    Obszar adresowy modułu Do 8 bajtów z informacją QI
    Montaż i podłączenie przewodów
    Typ BaseUnit A0
    Kodowanie mechaniczne Typ A, kodowanie automatyczne
    Podłączenie 1-przewodowe BU A0
    Podłączenie 2-przewodowe BU A0
    Podłączenie 3-przewodowe BU A0 z zaciskami AUX lub modułem rozdziału potencjałów
    Podłączenie 4-przewodowe BU A0 z modułem rozdziału potencjałów
    Długość kabla ekranowanego Do 1000 m
    Długość kabla nieekranowanego Do 600 m
    Izolacja i separacja elektryczna
    Separacja galwaniczna między kanałami Nie
    Separacja od magistrali wewnętrznej Tak
    Separacja od zasilania elektroniki Nie
    Napięcie próby izolacji 707 V DC (typowa próba typu)
    Moduł wyjść bezpieczeństwa funkcjonalnego Nie, standardowy moduł DQ
    Warunki środowiskowe pracy
    Temperatura przy montażu poziomym −30...+60 °C, temperatury ujemne od FS07
    Temperatura przy montażu pionowym −30...+50 °C, temperatury ujemne od FS07
    Wysokość montażu nad poziomem morza Do 5000 m, powyżej 2000 m obowiązują dodatkowe wymagania
    Minimalny punkt rosy −60 °C
    Wymiary i masa
    Szerokość 15 mm
    Wysokość 73 mm
    Głębokość 58 mm
    Wymiary 15 × 73 × 58 mm
    Masa Około 30 g
    Dane środowiskowe i klasyfikacja
    Deklaracja środowiskowa produktu EPD
    Całkowity GWP cyklu życia 20,4 kg CO₂ ekw.
    GWP etapu produkcji 3,16 kg CO₂ ekw.
    GWP etapu użytkowania 17,5 kg CO₂ ekw.
    GWP końca cyklu życia −0,221 kg CO₂ ekw.
    Klasyfikacja ETIM EC001599
    Klasyfikacja eClass 27-24-26-04

    Główne funkcje

    • Osiem niezależnych wyjść – sterowanie ośmioma oddzielnymi obwodami 24 V DC.
    • Technologia tranzystorowa PNP – podawanie dodatniego potencjału zasilania na obciążenie.
    • 0,5 A na kanał – sterowanie urządzeniami wykonawczymi małej mocy.
    • Łączny prąd 4 A – łączne obciążenie wszystkich kanałów.
    • Zabezpieczenie przeciwzwarciowe.
    • Diagnostyka przerwy w przewodzie.
    • Monitorowanie napięcia zasilania.
    • Sygnalizacja LED.
    • Wartości zastępcze wyjść.
    • Obsługa trybu izochronicznego.
    • Funkcja MSO.
    • Konfiguracja STEP 7 / TIA Portal.
    • Kompaktowa konstrukcja 15 mm.
    • Interfejs BaseUnit A0.
    • Szeroki zakres temperatury.

    Gdzie jest stosowany?

    • W obwodach wyjść cyfrowych przemysłowych szaf sterowniczych PLC.
    • W systemach automatyzacji linii produkcyjnych.
    • W sterowaniu przenośnikami i urządzeniami sortującymi.
    • W obwodach sterowania zaworami elektromagnetycznymi.
    • W sterowaniu przekaźnikami pośredniczącymi i cewkami styczników.
    • W automatyce układów pneumatycznych i hydraulicznych.
    • W obwodach lamp ostrzegawczych i wskaźników sygnalizacyjnych.
    • W urządzeniach pakujących, dozujących i montażowych.
    • W automatyce wodociągów i oczyszczalni ścieków.
    • W systemach ogrzewania, wentylacji i klimatyzacji przemysłowej.
    • W pomocniczych obwodach automatyki energetycznej i rozdziału energii.
    • W projektach rozproszonej architektury I/O SIMATIC ET 200SP.
    • W systemach nadzoru i diagnostyki procesów technologicznych.

    Zastosowanie według potrzeb

    Dla programisty automatyki.
    Osiem wyjść cyfrowych przypisuje się do adresów programu PLC i wykorzystuje do sterowania urządzeniami technologicznymi. Indywidualna diagnostyka kanałów umożliwia rejestrowanie usterek, wyświetlanie ich na HMI i stosowanie blokad automatycznego sterowania.
    Dla elektromontera.
    Moduł montowany jest w BaseUnit typu A0. Kompaktowa konstrukcja umożliwia gęste rozmieszczenie komponentów I/O w szafie automatyki, a sygnalizacja LED ułatwia kontrolę i diagnostykę obwodów.
    Dla inżyniera / projektanta.
    Projektując system PLC można uwzględnić osiem wyjść PNP 24 V DC, limit 0,5 A na kanał, grupowanie obwodów zasilania, indywidualną diagnostykę i wymagane elementy stacji ET 200SP.

    Praktyczne zastosowanie

    Na linii produkcyjnej stosowany jest rozproszony system I/O SIMATIC ET 200SP. Należy sterować czterema zaworami elektromagnetycznymi 24 V DC, dwoma przekaźnikami pośredniczącymi i dwoma wskaźnikami sygnalizacyjnymi. W stacji ET 200SP montowany jest ośmiokanałowy moduł wyjść cyfrowych. Pierwsze cztery wyjścia przypisuje się zaworom, piąte i szóste przekaźnikom, a siódme i ósme obwodom sygnalizacyjnym. Program PLC wysyła osobne polecenia włączenia i wyłączenia dla każdego kanału. W przypadku zwarcia lub przerwy w przewodzie system diagnostyczny może zarejestrować usterkę odpowiedniego kanału i przekazać informację operatorowi.

    Plusy / zalety

    • 8 niezależnych wyjść cyfrowych.
    • Tranzystorowe kanały PNP 24 V DC.
    • 0,5 A na każde wyjście.
    • Do 4 A łącznego prądu wyjść modułu.
    • Konstrukcja o szerokości 15 mm.
    • Funkcje diagnostyczne High Feature.
    • Zabezpieczenie przeciwzwarciowe.
    • Indywidualne wykrywanie przerwy w przewodzie.
    • Monitorowanie zasilania.
    • Sygnalizacja LED.
    • Szybkie przełączanie wyjść.
    • Obsługa trybu izochronicznego.
    • Integracja z TIA Portal i STEP 7.
    • Modułowa konstrukcja ET 200SP.

    Minusy / ograniczenia

    • Obciążenie jednego kanału ograniczone do 0,5 A.
    • Nie jest przeznaczony do bezpośredniego przełączania obwodów 230 V AC.
    • Wymaga BaseUnit ET 200SP typu A0.
    • Brak separacji galwanicznej między poszczególnymi wyjściami.
    • Nie wolno łączyć dwóch wyjść równolegle w celu zwiększenia prądu.
    • Brak funkcji sterowania PWM.
    • Nie jest modułem bezpieczeństwa funkcjonalnego F-DQ.
    • Dla obciążeń indukcyjnych obowiązują niższe częstotliwości przełączania.
    • Wymaga kompatybilnej stacji ET 200SP i konfiguracji.

    Montaż i uwagi dotyczące bezpieczeństwa

    • Profesjonalny montaż. Podłączenie i uruchomienie modułu powinny wykonywać wykwalifikowane osoby z zakresu elektrotechniki i automatyki.
    • Zasilanie. 24 V DC, dopuszczalny zakres 19,2–28,8 V DC.
    • BaseUnit. Moduł montowany jest w kompatybilnym BaseUnit typu A0.
    • Typ wyjść. Wyjścia PNP podają dodatni potencjał, dlatego schemat połączeń należy dobierać dla wyjść sourcing.
    • Obciążenie kanału. Prąd obciążenia każdego wyjścia nie może przekraczać 0,5 A.
    • Łączne obciążenie. Suma prądów wszystkich wyjść nie może przekraczać 4 A.
    • Obciążenia indukcyjne. Przy sterowaniu cewkami należy przestrzegać wymagań dotyczących częstotliwości przełączania i ograniczenia przepięć.
    • Ochrona obwodów zasilania. Należy stosować odpowiednio dobrane zasilacze i urządzenia zabezpieczające.
    • Podłączenie przewodów. Obwody 1- i 2-przewodowe podłącza się przez BU A0; do dodatkowego rozdziału potencjałów stosuje się zaciski AUX lub elementy rozdziału potencjałów.
    • Diagnostyka. Parametry diagnostyki kanałów ustawia się w konfiguracji PLC zgodnie z potrzebami sterowania.
    • Trasy kablowe. Obwody sygnałowe i zasilające należy prowadzić w sposób ograniczający wpływ zakłóceń elektromagnetycznych.
    • Temperatura. Moduł FS07 przy montażu poziomym pracuje od −30 do +60 °C, a przy pionowym do +50 °C.
    • Separacja galwaniczna. Wyjścia nie są od siebie galwanicznie odseparowane.
    • Bezpieczeństwo funkcjonalne. Standardowego modułu DQ nie stosuje się jako certyfikowanego wyjścia bezpieczeństwa do zatrzymania awaryjnego lub funkcji wymagających F-DQ.
    • Kontrola usterek. Po montażu należy sprawdzić sygnały każdego kanału, działanie obciążeń i stany wskaźników diagnostycznych.
    • Konserwacja. Okresowo należy kontrolować styki, napięcie zasilania, stan przewodów i zapisy diagnostyczne PLC.
    ⚡ Wskazówka Fazy:
    Przy wyborze modułu wyjść cyfrowych trzeba rozróżnić prąd pojedynczego kanału od całkowitego obciążenia modułu. Moduł ma osiem wyjść po 0,5 A, ale nie oznacza to, że przez jedno wyjście można przepuścić pełne 4 A. Każdy kanał ma własny limit 0,5 A. Wyjścia PNP podają dodatni potencjał 24 V DC na obciążenie. Przy sterowaniu urządzeniami 230 V stosuje się odpowiednie przekaźniki pośredniczące lub styczniki. Moduł High Feature jest szczególnie użyteczny tam, gdzie oprócz polecenia wyjściowego ważna jest również diagnostyka podłączonego obwodu.

    Szybki przewodnik wyboru

    8 × 24 V DC
    PNP | 0,5 A
    Diagnostyka HF
    15 mm | BU A0
    Odpowiedni, gdy potrzebujesz:
    • 8 kanałów wyjść cyfrowych 24 V DC
    • tranzystorowego sterowania PNP
    • znamionowego obciążenia 0,5 A na kanał
    • indywidualnej diagnostyki wyjść
    • wykrywania zwarcia i przerwy w przewodzie
    • rozbudowy systemu SIMATIC ET 200SP
    • wąskiego modułu PLC I/O 15 mm
    • integracji ze STEP 7 / TIA Portal
    • sterowania zaworami elektromagnetycznymi, przekaźnikami i sygnalizacją
    Najważniejsze parametry wyboru:
    • liczba wyjść – 8
    • typ wyjść – PNP
    • napięcie znamionowe – 24 V DC
    • prąd kanału – 0,5 A
    • łączny prąd – 4 A
    • typ modułu – High Feature
    • typ BaseUnit – BU A0
    • środowisko projektowe – STEP 7 / TIA Portal
    • pozycja montażu i temperatura otoczenia
    • wymagania diagnostyczne i integracja systemu

    FAQ – Iskra pyta, Faza odpowiada

    ⚡ Iskra: Co oznacza DQ 8×24 V DC/0,5 A HF?
    ⚙ Faza: DQ oznacza wyjścia cyfrowe, 8 liczbę kanałów, 24 V DC znamionowe napięcie wyjść, 0,5 A prąd jednego kanału, a HF wersję High Feature z rozszerzoną diagnostyką i dodatkowymi funkcjami.
    ⚡ Iskra: Czy to moduł wejść czy wyjść?
    ⚙ Faza: To ośmiokanałowy moduł wyjść cyfrowych, przekazujący polecenia PLC do zewnętrznych obciążeń.
    ⚡ Iskra: Co oznacza wyjście PNP?
    ⚙ Faza: Włączone wyjście PNP typu current-sourcing podaje dodatni potencjał zasilania na obciążenie.
    ⚡ Iskra: Czy każdy kanał może sterować obciążeniem 4 A?
    ⚙ Faza: Nie. Jeden kanał ma prąd znamionowy 0,5 A. 4 A to maksymalny łączny prąd wszystkich ośmiu wyjść.
    ⚡ Iskra: Czy moduł może sterować silnikiem 230 V?
    ⚙ Faza: Nie bezpośrednio. Do urządzeń 230 V stosuje się odpowiednie pośrednie elementy łączeniowe.
    ⚡ Iskra: Czy można sterować zaworami elektromagnetycznymi?
    ⚙ Faza: Tak, kompatybilnymi zaworami 24 V DC, jeśli prąd cewki mieści się w limicie 0,5 A na kanał.
    ⚡ Iskra: Czy moduł ma zabezpieczenie przeciwzwarciowe?
    ⚙ Faza: Tak. Typowy próg zadziałania wynosi 0,7–1,3 A.
    ⚡ Iskra: Czy system wykrywa przerwany przewód?
    ⚙ Faza: Tak. Moduł High Feature umożliwia diagnostykę przerwy przewodu dla każdego kanału.
    ⚡ Iskra: Co pokazują wskaźniki LED?
    ⚙ Faza: Zielone wskaźniki pokazują stany wyjść, czerwone diagnostykę, PWR zasilanie, a DIAG ogólny stan diagnostyczny.
    ⚡ Iskra: Czy moduł działa z TIA Portal?
    ⚙ Faza: Tak, od STEP 7 TIA Portal V13 SP1.
    ⚡ Iskra: Czy moduł ma złącze PROFINET?
    ⚙ Faza: Moduł łączy się z wewnętrzną magistralą ET 200SP. Komunikacja PROFINET lub PROFIBUS z PLC odbywa się przez odpowiedni moduł interfejsowy.
    ⚡ Iskra: Jaki BaseUnit jest wymagany?
    ⚙ Faza: Stosowany jest SIMATIC ET 200SP BaseUnit typu A0.
    ⚡ Iskra: Czy można połączyć dwa wyjścia równolegle dla większego prądu?
    ⚙ Faza: Nie. Takie połączenie nie jest przewidziane.
    ⚡ Iskra: Czy obsługiwane jest PWM?
    ⚙ Faza: Nie. Moduł jest przeznaczony do zwykłego cyfrowego sterowania ON/OFF.
    ⚡ Iskra: Co to jest tryb izochroniczny?
    ⚙ Faza: To zsynchronizowany tryb sterowania, w którym przetwarzanie sygnałów jest powiązane z określonym cyklem systemu.
    ⚡ Iskra: Czy moduł nadaje się do obwodów bezpieczeństwa, np. zatrzymania awaryjnego?
    ⚙ Faza: Nie. Jest to standardowy moduł wyjść cyfrowych, a nie moduł bezpieczeństwa funkcjonalnego F-DQ.
    ⚡ Iskra: W jakiej temperaturze działa moduł?
    ⚙ Faza: Od wersji FS07 dopuszczona jest praca do −30 °C. Maksymalnie +60 °C przy montażu poziomym i +50 °C przy pionowym.
    ⚡ Iskra: Ile miejsca zajmuje moduł w szafie?
    ⚙ Faza: Szerokość wynosi 15 mm, wysokość 73 mm, a głębokość 58 mm.

    Uwagi i informacje techniczne

    • Moduł przeznaczony jest do wyjść cyfrowych 24 V DC systemu SIMATIC ET 200SP.
    • Stosowany jest BaseUnit typu A0.
    • Obciążenie wyjść PNP – do 0,5 A na kanał.
    • Rozszerzona diagnostyka umożliwia monitorowanie usterek kanałów i zasilania.
    • Moduł jest standardowym DQ, a nie urządzeniem bezpieczeństwa funkcjonalnego F-DQ.
    • Zastosowanie specjalnych kategorii środowiskowych i certyfikacyjnych zależy od konstrukcji i warunków użytkowania całego zainstalowanego systemu.
    • Dane środowiskowe produktu obejmują EPD oraz wskaźniki ekwiwalentu CO₂ w całym cyklu życia.

    Siemens SIMATIC ET 200SP – 8-kanałowy moduł wyjść cyfrowych 24 V DC / 0,5 A HF, PNP

    Siemens SIMATIC ET 200SP DQ 8×24 V DC/0,5 A High Feature, 6ES7132-6BF00-0CA0 – profesjonalny moduł wyjść cyfrowych do automatyki PLC, przeznaczony do sterowania ośmioma niezależnymi obwodami wykonawczymi PNP 24 V DC. Prąd znamionowy każdego kanału wynosi 0,5 A, a łączny dopuszczalny prąd wyjściowy modułu – 4 A. Diagnostyka High Feature obejmuje monitorowanie zwarć, przerw w przewodach, stanu zasilania i usterek poszczególnych kanałów. Moduł ma sygnalizację LED, obsługuje tryb izochroniczny i integruje się z projektami STEP 7, TIA Portal oraz PCS 7. Kompaktowe wymiary 15 × 73 × 58 mm, kompatybilność z BaseUnit A0 i modułowa architektura ET 200SP umożliwiają efektywne projektowanie przemysłowych systemów sterowania.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
  • Alternatywne produkty
