    Moduł zasilania przez Modbus z repeaterem RS485 | 85-264VAC | 2×24VDC 20W | izolacja galwaniczna | IP30 | Sentera Controls | PDM-8-MB

    Kod: PDM-8-MB
    Pytanie do produktu
    Cena 135.51 € z VAT
    ( 111.99 € bez VAT )
    211.39 € Zaoszczędź 75.88 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Moduł zasilania przez Modbus z repeaterem RS485 | 85-264VAC | 2×24VDC 20W | izolacja galwaniczna | IP30 | Sentera Controls | PDM-8-MB

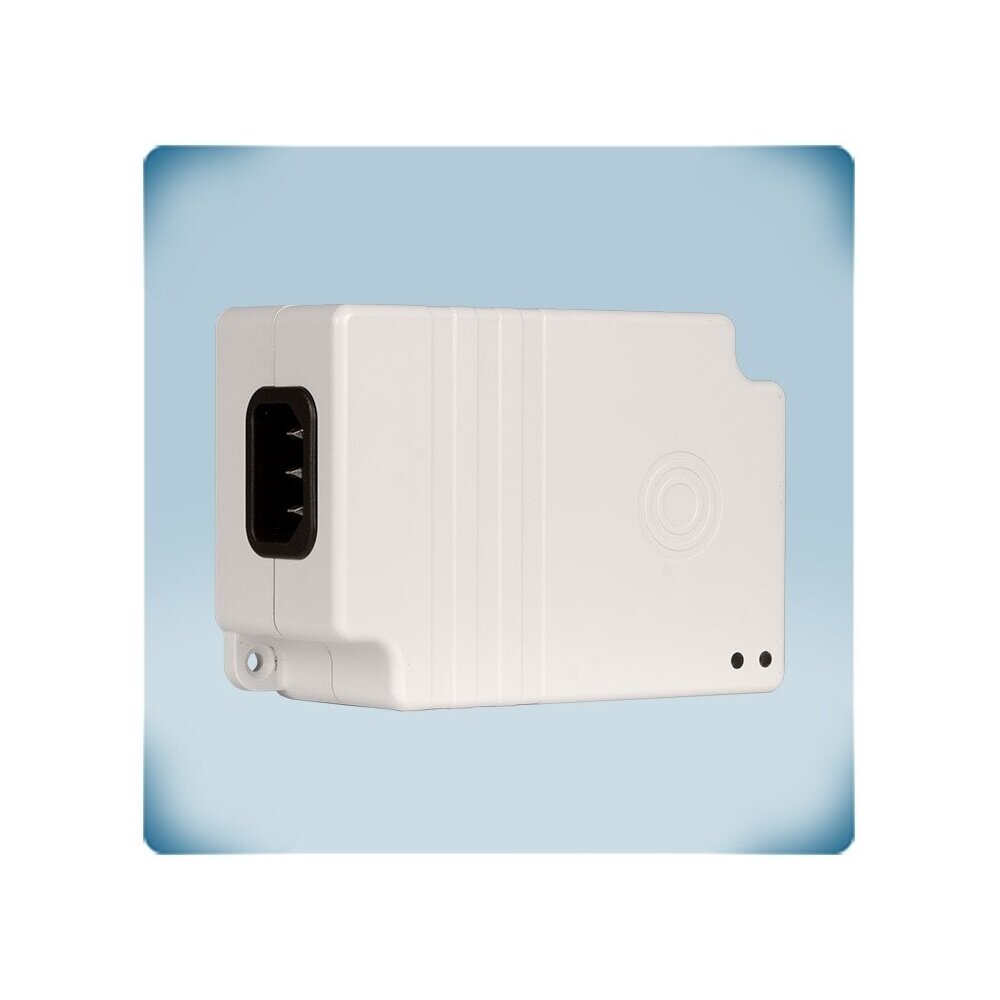

    PDM-8-MB to moduł zasilania przez Modbus (PoM) Sentera Controls: z sieci 85–264 VAC wytwarza dwa izolowane galwanicznie kanały 24 VDC / 20 W i jednocześnie pełni funkcję galwanicznie odseparowanego repeatera RS485 Modbus RTU. Przeznaczony do zasilania i łączenia regulatorów oraz czujników Sentera z komunikacją Modbus.

    Główna myśl:
    To „serce” linii Sentera Modbus: jeden moduł przy sieci 230 V – i przez kabel RJ45 urządzenia otrzymują zarówno 24 VDC, jak i dane. Wzmacniak pozwala przedłużyć linię do 1200 m.
    Wejście
    85–264 VAC, 50–60 Hz
    Wyjście
    2 × 24 VDC / 20 W (900 mA)
    Komunikacja
    Repeater RS485 Modbus RTU, do 115,2 kbps
    Zabezpieczenie
    IP30

    Zasada działania

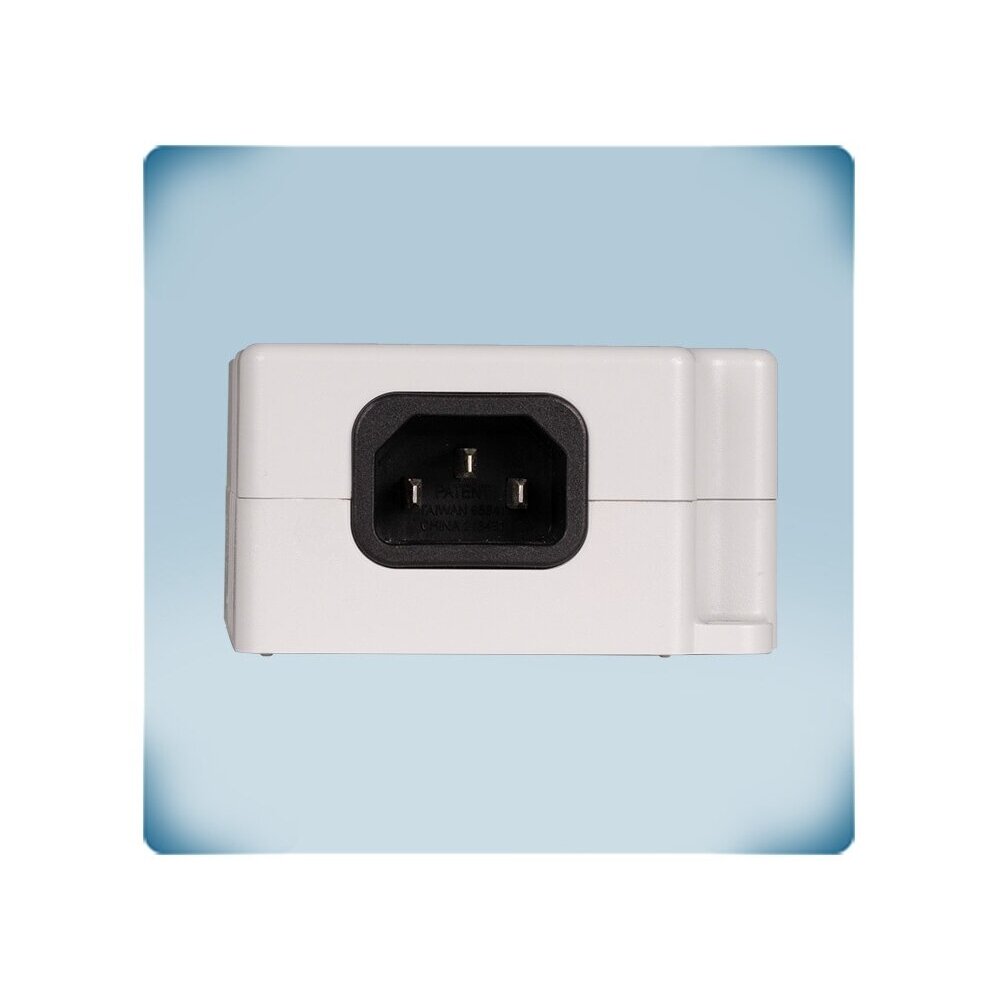

    Moduł podłącza się do sieci 85–264 VAC, 50–60 Hz, a wyjściem RJ45 (PoM) lub zaciskami A, /B, GND i wyjściem 24 VDC – do linii urządzeń Sentera Modbus. Ma dwa galwanicznie izolowane kanały 24 VDC po 20 W (900 mA).

    Zintegrowany galwanicznie izolowany półdupleksowy wzmacniak Modbus RTU odtwarza sygnał RS485: automatyczna szybkość transmisji do 115,2 kbps, odległość do 1200 m, można połączyć do 32 modułów (zależnie od odległości i zapotrzebowania na moc). Moduł jest zabezpieczony przed zwarciem, przeciążeniem i wahaniami napięcia, zielona dioda LED pokazuje pracę.

    Rezultat – cała linia PoM jest zasilana z jednego punktu sieci, a długie linie Modbus są segmentowane i izolowane galwanicznie. Obciążalność wyjścia zależy od napięcia wejściowego (na wykresie producenta – krzywa obniżania), dlatego przy niskim napięciu sieci bilans mocy warto zostawić z zapasem.

    Korzyści PDM-8-MB?
    Jeden moduł rozwiązuje zarówno zasilanie urządzeń Modbus, jak i przedłużenie linii komunikacyjnej oraz izolację galwaniczną – mniej oddzielnych zasilaczy i wzmacniaków RS485 w rozdzielnicy.

    Specyfikacja techniczna

    Typ produktu Moduł zasilania przez Modbus z repeaterem RS485
    Producent / kod Sentera Controls / PDM-8-MB
    Napięcie zasilania 85–264 VAC, 50–60 Hz
    Wyjście 2 × 24 VDC / 20 W (24 VDC / 900 mA), galwanicznie izolowane

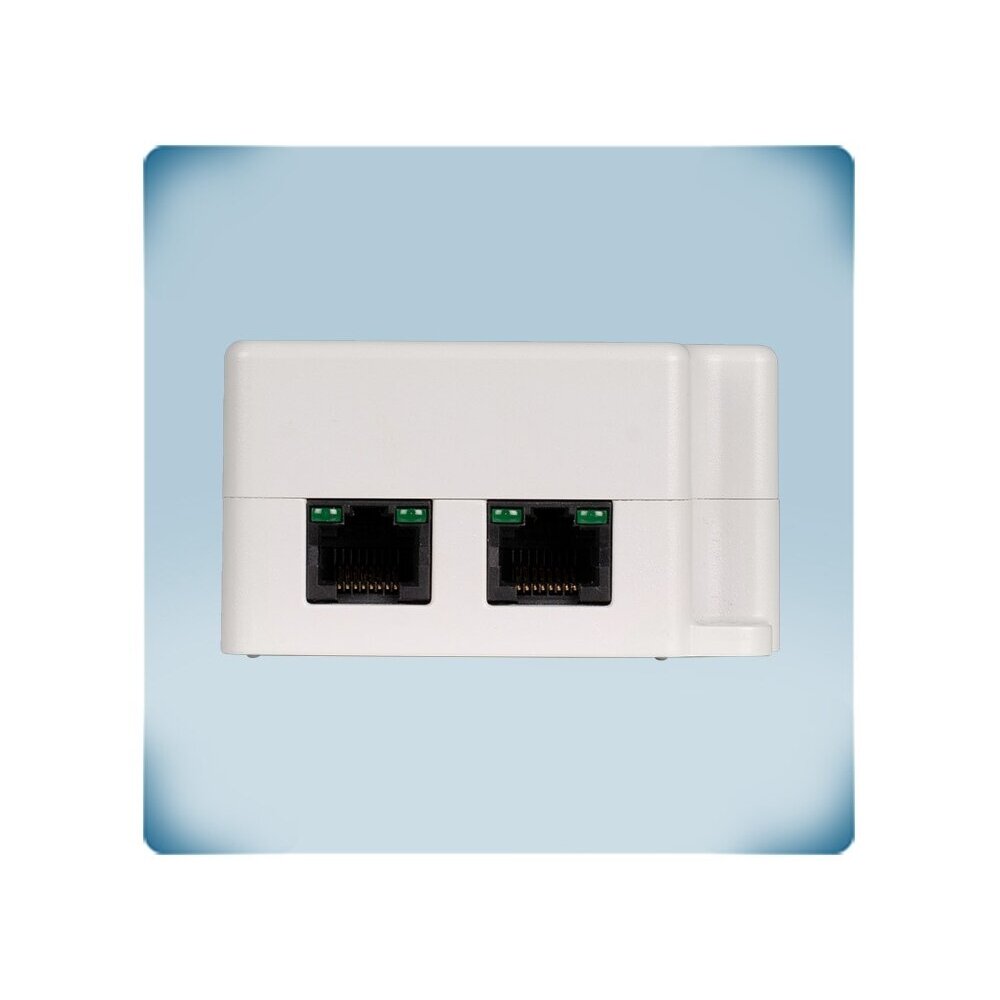

    Złącza Wyjście RJ45 (PoM); zaciski Modbus A, /B, GND; wyjście 24 VDC
    Komunikacja RS485, odseparowana galwanicznie, half-duplex; repeater Modbus RTU
    Prędkość transmisji Automatyczne, do 115,2 kbps
    Odległość do 1200 m
    Liczba modułów do 32 (zależy od odległości i mocy)
    Zabezpieczenia Przed zwarciem, przeciążeniem i wahaniami napięcia

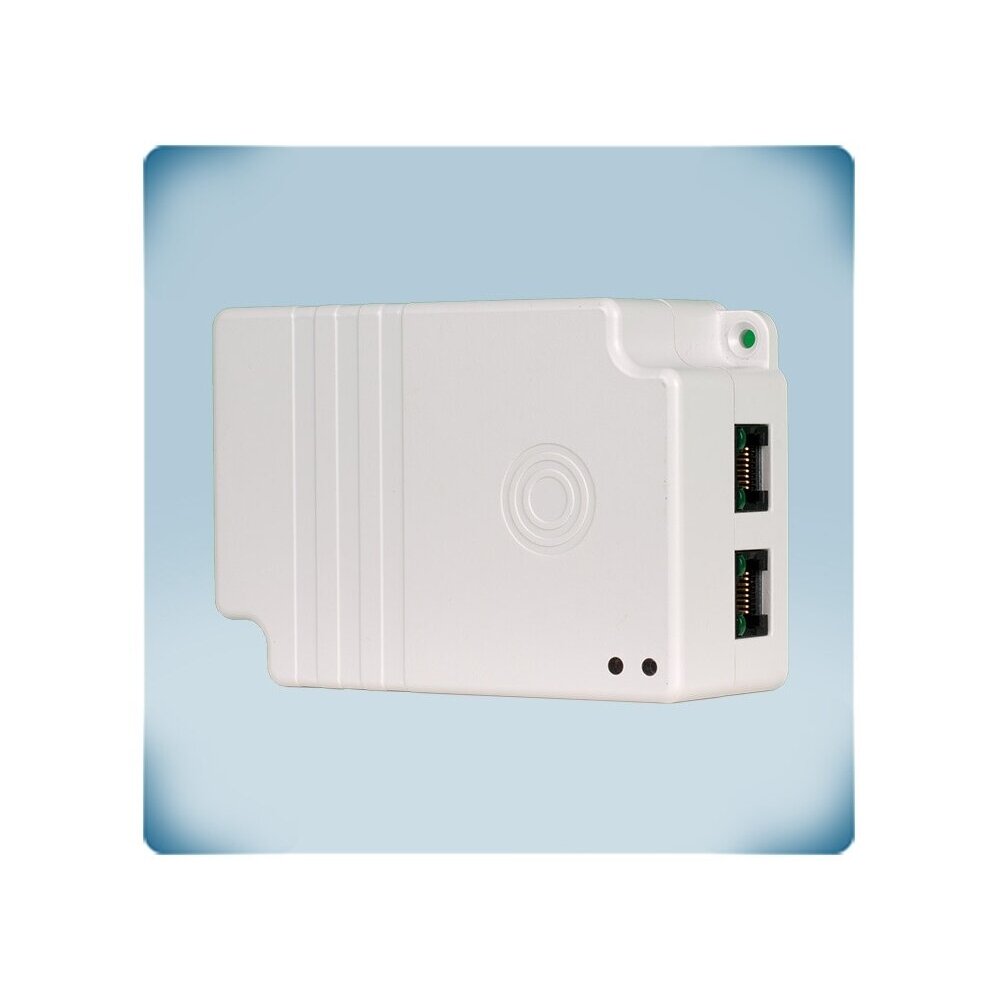

    Sygnalizacja Zielona dioda LED – praca
    Stopień ochrony IP30
    Środowisko pracy -20…+40 °C, 5–85 % rH bez kondensacji
    Masa 215 g netto
    Zgodność LVD 2014/35/UE, EMC 2014/30/UE, WEEE 2012/19/UE, RoHS 2011/65/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • 2 izolowane kanały 24 VDC – po 20 W do zasilania urządzeń Sentera PoM.
    • Galwanicznie oddzielony wzmacniak RS485 – Przedłużenie linii Modbus i separacja zakłóceń.
    • Szeroki zakres wejściowy – 85–264 VAC – odpowiednie do różnych sieci.
    • Zabezpieczenia – przed zwarciem, przeciążeniem i wahaniami napięcia.
    • Wyjście RJ45 PoM – zasilanie i dane jednym kablem.
    • Do 1200 m i 32 modułów – duże systemy segmentuje się bez osobnych repeaterów.
    • Automatyczna szybkość transmisji – do 115,2 kbps – w repeaterze nic nie trzeba ustawiać.

    Gdzie jest stosowany?

    • Zasilanie systemów Sentera Modbus z sieci 230 VAC
    • Długie linie Modbus RTU, które trzeba przedłużyć lub podzielić na segmenty
    • Budynki z kilkoma centralami wentylacyjnymi i wieloma czujnikami
    • Systemy wymagające galwanicznej izolacji RS485
    • Kompleksy budynków gospodarczych z dużymi odległościami między urządzeniami wentylacyjnymi
    • Systemy Sentera ze skrzynkami rozdzielczymi DMDBM22 / MDB-M-6

    Praca według potrzeb

    Dla projektanta długich linii Modbus.
    Wzmacniak do 1200 m i do 32 modułów pozwala segmentować duży system.
    Dla elektryka kompleksu budynków gospodarczych.
    Jeden moduł zasilany 85–264 VAC zasila urządzenia PoM dwoma izolowanymi kanałami 20 W.
    Dla inżyniera serwisu usuwającego zakłócenia komunikacji.
    Galwanicznie oddzielony RS485 eliminuje zakłócenia między segmentami linii.

    Zastosowanie w praktyce

    Jeśli na obiekcie są dwie grupy urządzeń Sentera, z których każda pobiera do 20 W, a linia Modbus do BMS ma kilkaset metrów, to PDM-8-MB zasila obie grupy osobnymi izolowanymi kanałami 24 VDC i wzmacniakiem przedłuża linię RS485 do 1200 m.

    Przewodnik zastosowań: jak jest używany w praktyce

    PDM-8-MB stoi na początku linii Modbus lub na granicy segmentów:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Automatyka centrali wentylacyjnej 230 VAC → wejście; RJ45 → skrzynka rozdzielcza (MDB-M-6, DMDBM22) Czujniki i regulatory są zasilane przez PoM Zsumuj moc urządzeń – ≤20 W na kanał
    Długa linia Modbus Linia BMS → zaciski Modbus; kontynuacja → RJ45 Linia przedłużana do 1200 m z izolacją galwaniczną Prędkość transmisji do 115,2 kbps
    System z modułem internetowym RJ45 → DIG-M-2 / DIGWM i czujniki System jest zasilany i dostępny przez SenteraWeb Uwzględnij prąd modułu

    Jak dobrać dystrybucję PoM i zasilanie

    Zapotrzebowanie Zalecany model
    6 urządzeń RJ45, montaż natynkowy, IP65 MDB-M-6 (6 × RJ45, 1,5 A)
    Rozdzielnica: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC, -30…+85 °C DMDBM22 (DIN, 1,5 A)
    Rozdzielnica: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC (do 0,3 A), 0…60 °C DLDBM22 (DIN, 1,5 A / 0,3 A)
    Zasilanie 24 VDC PoM z sieci 85–264 VAC + wzmacniak RS485 PDM-8-MB (2 × 24 VDC / 20 W) ← ten model
    Zasada: zsumuj moc wszystkich urządzeń zasilanych z linii – ≤20 W (900 mA) na każdy kanał 24 VDC; uwzględnij krzywą obniżania parametrów producenta przy niższym napięciu wejściowym. Do dystrybucji użyj MDB-M-6 lub DMDBM22 / DLDBM22.
    Kiedy wybrać inne rozwiązanie: Do dystrybucji PoM – MDB-M-6 (IP65), DMDBM22 / DLDBM22 (DIN); do dostępu do internetu – DIG-M-2, DIGWM.

    Zalety

    • Zasilanie z sieci 85–264 VAC
    • 2 galwanicznie izolowane kanały 24 VDC
    • Wbudowany galwanicznie oddzielony wzmacniak RS485
    • Do 1200 m, do 115,2 kbps
    • Zabezpieczenie przed zwarciem i przeciążeniem

    Wady / ograniczenia

    • IP30 – tylko w rozdzielnicy / pomieszczeniu; do rozdziału PoM przy urządzeniach – MDB-M-6 (IP65)
    • Temperatura pracy tylko do +40 °C
    • Moc ograniczona do 20 W na kanał i maleje przy niższym napięciu wejściowym
    • Sposób montażu nie jest jednoznacznie podany w karcie katalogowej

    Uwagi dotyczące bezpieczeństwa i montażu

    • Podłączenie do sieci 85–264 VAC wykonuje wykwalifikowany elektryk po odłączeniu zasilania.
    • Nie przekraczaj 20 W (900 mA) na każdym kanale 24 VDC.
    • Używaj w środowisku -20…+40 °C, 5–85 % rH bez kondensacji.

    Szybki przewodnik doboru

    85–264 VAC
    2 × 24 VDC / 20 W
    Modbus RTU
    Repeater RS485
    Izolacja galwaniczna
    IP30
    Sprawdza się, gdy potrzebne jest:
    • zasilać urządzenia Sentera Modbus przez PoM z 230 VAC;
    • przedłużać lub segmentować linię RS485 z izolacją;
    • zmniejszyć liczbę oddzielnych zasilaczy.
    Sprawdź przed użyciem:
    • sumę mocy wszystkich urządzeń dla każdego kanału;
    • długość linii (≤1200 m);
    • temperaturę otoczenia (do +40 °C).
    Ważne przypomnienie: PDM-8-MB nie jest regulatorem – tylko zasila i przekazuje komunikację Modbus RTU.

    FAQ

    Jakie jest napięcie wejściowe?
    Moduł jest zasilany z sieci 85–264 VAC, 50–60 Hz.
    Ile mocy może dostarczać?
    Dwa galwanicznie izolowane kanały 24 VDC po 20 W (900 mA).
    Czy to jest wzmacniak RS485?
    Tak, w module zintegrowano galwanicznie izolowany repeater Modbus RTU half-duplex do 115,2 kbps i 1200 m.
    Ile modułów można połączyć?
    Do 32, zależnie od odległości i zapotrzebowania na moc.
    Czy trzeba ustawiać szybkość transmisji?
    Nie, repeater dobiera prędkość transmisji automatycznie do 115,2 kbps.
    W jakim środowisku można stosować?
    Moduł przeznaczony jest do środowiska -20…+40 °C i 5–85 % rH bez kondensacji, klasa ochrony IP30.

    Moduł zasilania przez Modbus z repeaterem RS485 | 85-264VAC | 2×24VDC 20W | izolacja galwaniczna | IP30 | Sentera Controls | PDM-8-MB

    Sentera PDM-8-MB – moduł zasilania przez Modbus: wejście 85–264 VAC, 2 × 24 VDC / 20 W kanały izolowane, galwanicznie odseparowany wzmacniak RS485 Modbus RTU do 115,2 kbps i 1200 m, IP30.
