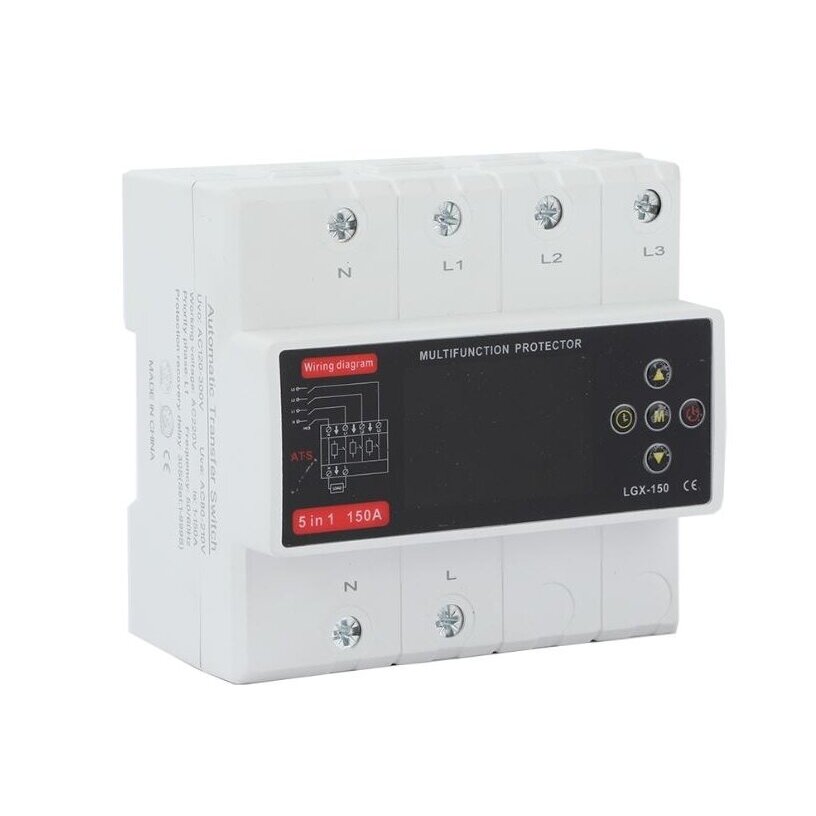

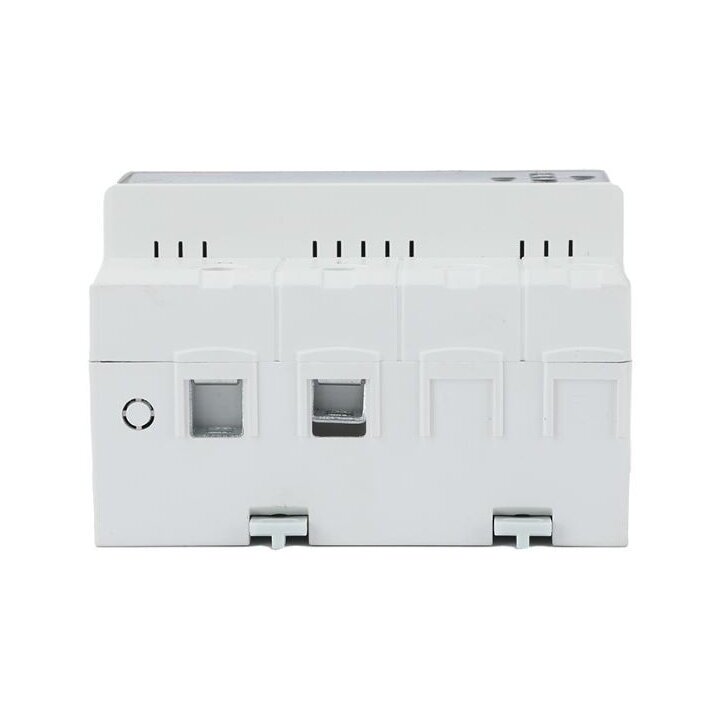

Modułowy automatyczny przełącznik zasilania rezerwowego z funkcjami ochronnymi | pomiar energii elektrycznej | do generatorów | do zapewnienia ciągłości zasilania | 150A | 3x230V | z 380V na 230V

Mimo że wejście ma układ 3P+N – N, L1, L2 i L3, urządzenie przeznaczone jest do wyboru jednej fazy z trzech i podania jej na jednofazowe wyjście L + N. Nie zasila obciążenia trójfazowego wszystkimi trzema fazami jednocześnie.

L1 prawidłowa → obciążenie zasilane z L1. L1 nieprawidłowa → sprawdzana jest L2. L2 prawidłowa → obciążenie przełączane jest na L2. Jeżeli L2 również jest nieprawidłowa → sprawdzana jest L3.

Zabezpieczenie napięciowe reaguje na poziom napięcia sieciowego i nie zastępuje SPD przeznaczonego do ograniczania przepięć piorunowych lub krótkotrwałych przepięć impulsowych.

Urządzenie przeznaczone jest do obwodów wymagających kontroli prądu do 150A. Rzeczywiste dopuszczalne obciążenie musi być skoordynowane z przekrojem przewodów, sposobem podłączenia, zabezpieczeniem wejściowym oraz projektem instalacji elektrycznej.

W dostarczonej specyfikacji podano funkcję pomiaru energii oraz programowalne wartości kWh. Błąd pomiaru wynosi mniej niż 1%. Nie oznacza to automatycznie, że urządzenie jest certyfikowanym licznikiem energii przeznaczonym do rozliczeń.

Opóźnienie pomaga uniknąć natychmiastowego ponownego podłączenia obciążenia zaraz po powrocie napięcia i daje sieci czas na ustabilizowanie się.

• Automatycznie wybiera jedną z 3 faz do zasilania obciążenia jednofazowego.
• Funkcja fazy priorytetowej umożliwia ustawienie głównej fazy zasilania.
• Do 150A regulowane zabezpieczenie nadprądowe.
• Kontrola przepięcia i zbyt niskiego napięcia dla każdej fazy.
• Automatyczne przywrócenie zasilania po powrocie prawidłowych parametrów elektrycznych.
• Zabezpieczenie temperaturowe w zakresie 40–85°C.
• Pomiar energii w kWh z programowalnymi wartościami energii.
• Timer ON/OFF do 9999.9min.

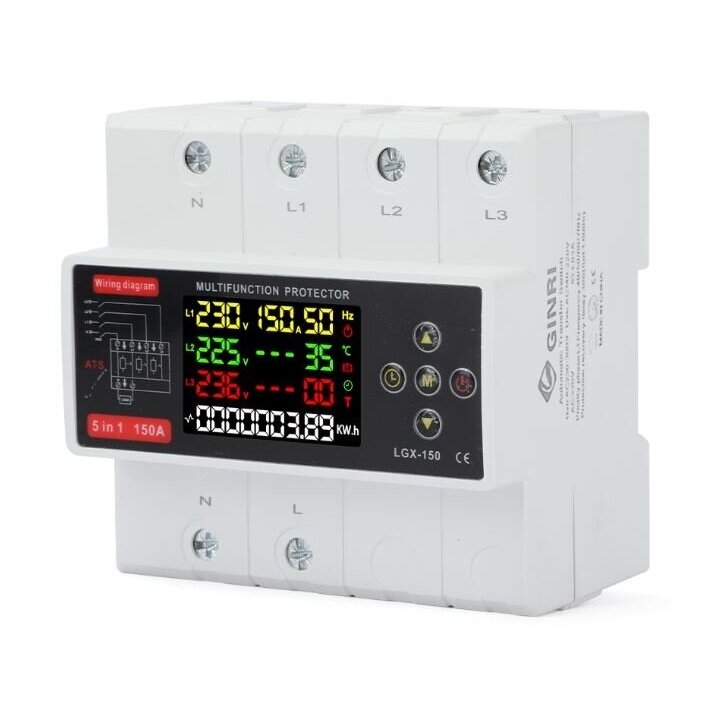

• Jednoczesne wyświetlanie napięcia L1, L2 i L3.
• Wyświetlanie prądu, częstotliwości, temperatury i energii.
• Kompaktowa obudowa 108mm / 6 modułów.

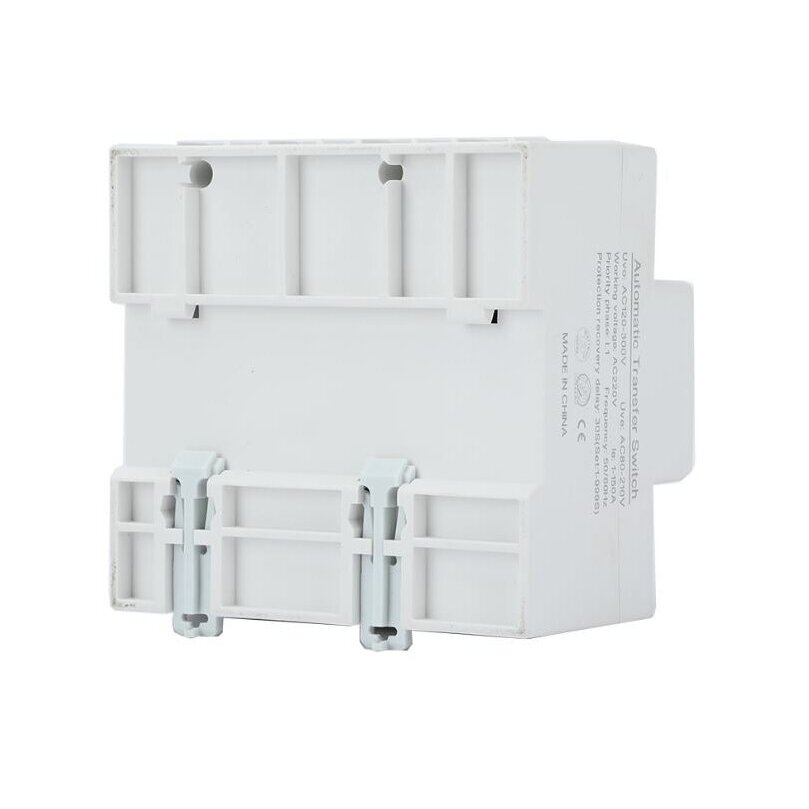

• Montaż na szynie DIN 35mm.

• Wyjście jednofazowe: urządzenie nie zastępuje ATS 3P lub 4P przeznaczonego do obciążenia trójfazowego.
• Do 150A: przekrój przewodów, sposób podłączenia oraz zabezpieczenie wejściowe należy dobrać do rzeczywistego obciążenia.
• IP40 / IP20: urządzenie przeznaczone jest do montażu wewnątrz chronionej rozdzielnicy elektrycznej.
• Funkcja pomiaru energii: bez dodatkowej dokumentacji metrologicznej urządzenia nie należy używać jako licznika rozliczeniowego.
• To nie jest SPD: zabezpieczenie napięciowe nie zastępuje ogranicznika przepięć.
• To nie jest uniwersalny wyłącznik zwarciowy: wymagane jest prawidłowo dobrane zabezpieczenie wejściowe.

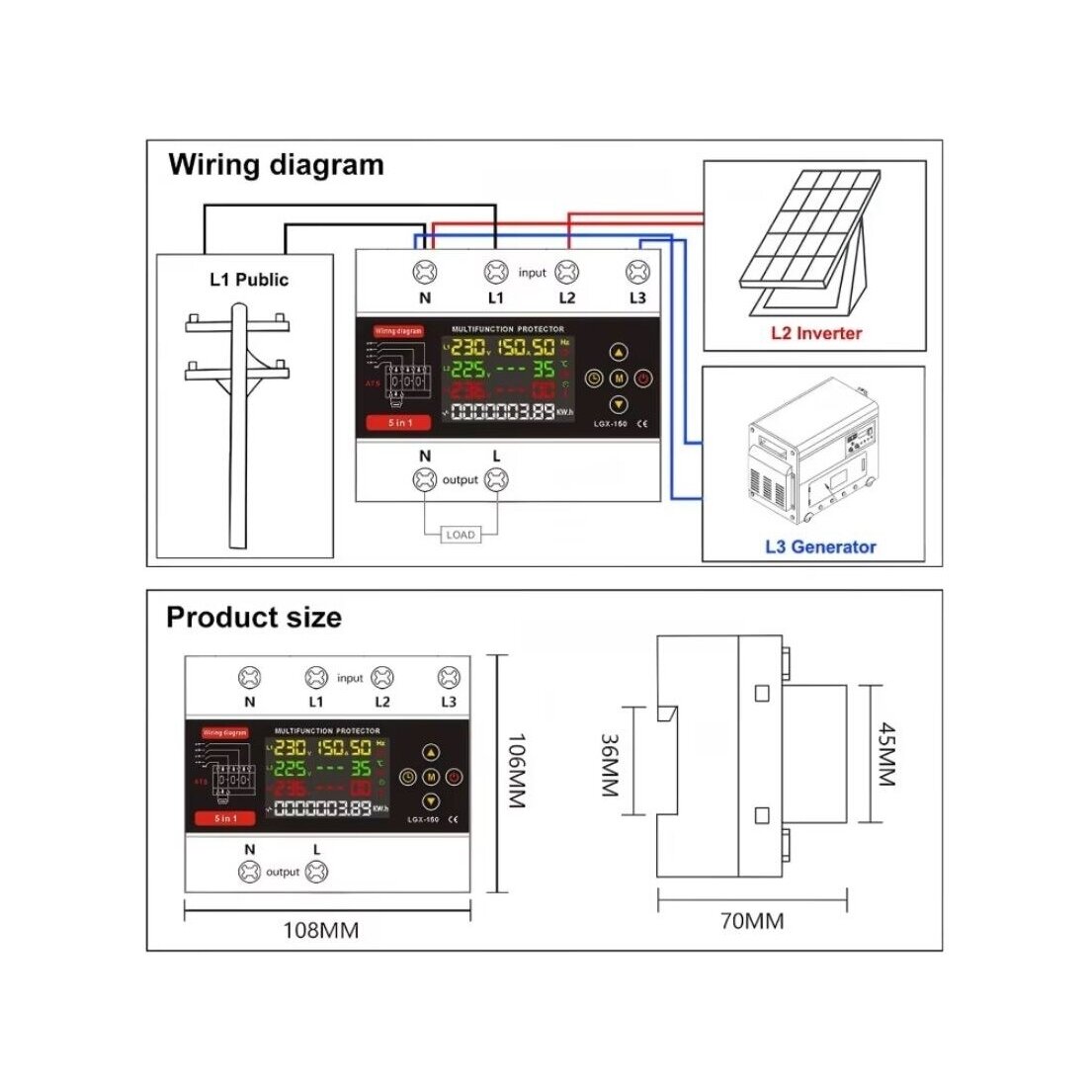

Obiekt posiada trójfazowe czteroprzewodowe zasilanie L1, L2, L3 i N, jednak krytyczne obciążenie jest jednofazowe. L1 zostaje ustawiona jako faza priorytetowa. W normalnych warunkach obciążenie zasilane jest z L1. Jeżeli napięcie L1 spadnie poniżej ustawionej wartości lub całkowicie zaniknie, urządzenie automatycznie sprawdza L2 i, jeżeli jej parametry są prawidłowe, przełącza jednofazowe obciążenie na L2. Jeżeli L2 również jest nieodpowiednia, wybierana jest L3. Po przywróceniu L1 obciążenie może po ustawionym czasie opóźnienia automatycznie wrócić na fazę priorytetową.

Wejście jest trójfazowe 3P+N, jednak wyjście przeznaczone jest do obciążenia jednofazowego. Urządzenie wybiera jedną z faz L1, L2 lub L3.

Nie. Silnik trójfazowy wymaga wszystkich trzech faz jednocześnie, natomiast urządzenie przeznaczone jest do wyboru jednej fazy.

Próg zabezpieczenia nadprądowego można regulować do 150A.

Tak. Urządzenie obsługuje wybór fazy priorytetowej.

Tak. Po przywróceniu prawidłowych parametrów można użyć automatycznego powrotu z opóźnieniem 1–999s.

Tak. Na wyświetlaczu osobno prezentowane jest napięcie faz L1, L2 i L3.

Tak. Prąd obciążenia wyświetlany jest w amperach.

Tak. Obsługiwane jest wyświetlanie częstotliwości sieci w Hz.

Tak. Urządzenie posiada zintegrowaną funkcję pomiaru energii w kWh.

W dostarczonych informacjach nie podano takiej certyfikacji metrologicznej, dlatego funkcję pomiaru energii należy traktować jako zintegrowaną funkcję monitorowania i sterowania.

Tak. Timery ON i OFF można regulować od 0.1 do 9999.9min.

Tak. Próg temperatury można regulować od 40°C do 85°C.

Urządzenie montowane jest na standardowej szynie DIN 35mm. Szerokość obudowy wynosi około 108mm, czyli 6 modułów DIN.

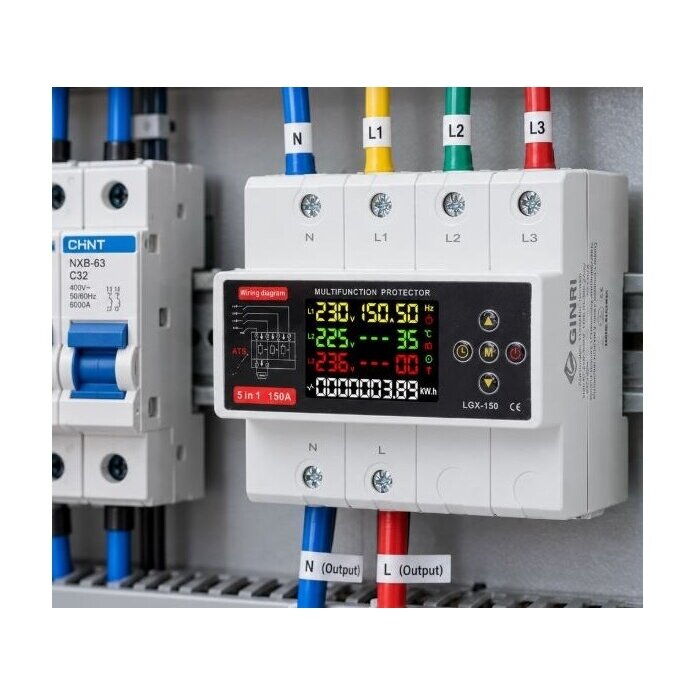

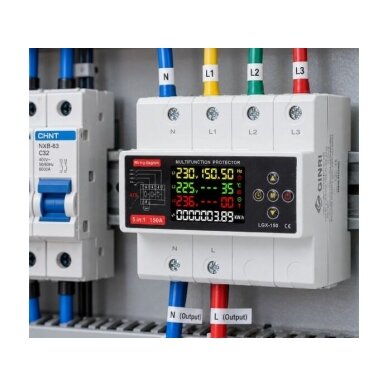

Urządzenie 150A powinno być instalowane przez wykwalifikowanego elektryka. Należy prawidłowo dobrać przekroje przewodów, połączenia zacisków, wejściowe wyłączniki automatyczne lub bezpieczniki oraz sprawdzić układ N i PE instalacji elektrycznej. Urządzenie przeznaczone jest do przełączania jednofazowego obciążenia pomiędzy fazami L1, L2 i L3 i nie może być stosowane jako ATS 3P / 4P do obciążenia trójfazowego. Przed rozpoczęciem prac montażowych zasilanie musi zostać całkowicie odłączone.
